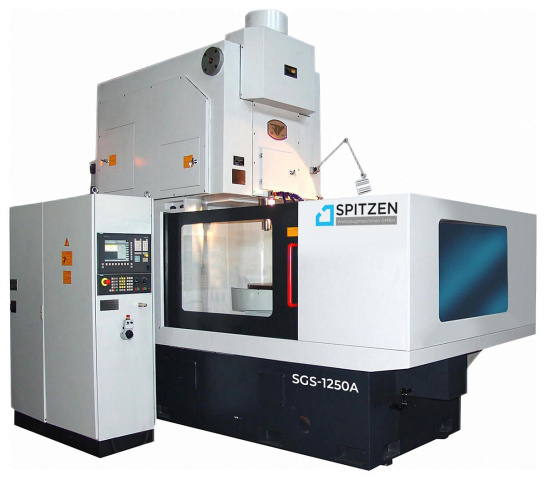

Зубодолбежный станок с ЧПУ SPITZEN SGS-1250A

Предназначен для обработки внутренних и внешних зубчатых венцов цилиндрических шестерен среднего размера, некруглых шестерен различной формы и зубчатых секторов, используемых в строительной технике, горнодобывающем оборудовании, металлургическом оборудовании, крупных и средних станках, в производстве редукторов и т. д. При оснащении винтовой направляющей и специального долбяка с винтовыми зубьями на данном станке можно производить косозубые шестерни. Станок предназначен для мелкосерийного и серийного производства в автомобилестроении, производстве редукторов, приборостроительной промышленности, а также подходит для формирования производственных линий. Область применения

Область применения

Станок предназначен для мелкосерийного и серийного производства в автомобилестроении, производстве редукторов, приборостроительной промышленности, а также подходит для формирования производственных линий.

Конструктивные особенности

	Станина Станина станка может быть увеличена в соответствии с требованиями пользователя и оснащена адаптерами для инструментов различного диаметра.
	4 управляемых оси Станок имеет 4 управляемых от ЧПУ оси:
	Серводвигатель Основное движение станка, ход ползуна, осуществляется серводвигателем, что обеспечивает бесступенчатое регулирование скорости долбления и автоматическое преобразование. Возвратно-поступательное движение ползуна осуществляется с помощью уникального червячного механизма собственной разработки, обеспечивающим постоянную силу резания на всей длине хода. Ползун станка имеет функцию автоматической остановки в верхнем положении и имеет новую конструкцию для возврата, которая подходит для обработки углубленного зубчатого венца.
	Держатель инструмента Держатель инструмента оснащен встроенной пружиной и новой конструкцией адаптера для установки инструмента.
	Механизм разгрузки долбяка Так же в станке использован новый двухроликовый и двунаправленный механизм разгрузки долбяка, позволяющий достичь точного, стабильного и малошумного движения разгрузки. Угловая разгрузка долбяка позволяет предотвратить возникновение помех при резке внутренних или косозубых шестерен.
	Защитный кожух Для предотвращения разбрызгивания масла на станке установлен защитный кожух, который обеспечивает отличную видимость при эксплуатации. Так же станок оснащен автоматическим транспортером для удаления стружки.
	Система подачи СОЖ Для охлаждения и смазки долбяка используется независимая система подачи СОЖ, а также синхронизированная дозированная система смазки. Оснащен высокопроизводительной системой охлаждения для отведения тепла из зоны резания и обеспечения стабильной точности обработки.
	Система управления ЧПУ SIEMENS На станке установлена система управления SIEMENS 828D с ЧПУ и цифровая сервосистема SIEMENS (Германия). По желанию Покупателя может быть установлена система ЧПУ и сервосистема компании Fanuc (Япония).
	Гидравлическая станция Станок оснащен независимой гидравлической станцией для ускоренной рециркуляции масла и предотвращения его смешивания.
	Точность обработки зубчатых колес Точность обработки зубчатых колес может достигать 6-го класса китайского стандарта GB.

Комплектация

Стандартная

Дополнительная

Технические характеристики

Характеристика	Значение
Система ЧПУ	Siemens
Макс. диаметр заготовки, мм	1250
Макс. модуль заготовки, мм	12
Тип зуба	Прямой, косой
Тип производимых колёс	Цилиндрические прямозубые и косозубые
Макс. диаметр обработки внешнего зубчатого колеса, мм	1250
Макс. диаметр обработки внутреннего зубчатого колеса, мм	1250 (1450 - опция)
Макс. ширина зубчатого венца, мм	280
Макс. длина хода долбежного узла, мм	300
Скорость хода долбежного узла, ход/мин	30 - 200
Диаметр шпинделя долбежного узла, мм	145
Диаметр посадочной шейки долбежного узла, мм	88,9; 101,6
Расстояние от поверхности крепления долбежного инструмента до рабочего стола, мм	0 ⁓ 750
Расстояние между осями долбежного инструмента и рабочего стола, мм	380 ⁓ 710
Величина отвода инструмента, мм	≥ 0,55
Диаметр рабочего стола, мм	1250
Диаметр отверстия стола, мм	130
Радиальная подача колонны на ход, мм/ход	0,01 ⁓ 0,5
Круговая подача, мм/ход	0,01 ⁓ 3
Напряжение, В	380
Частота, Гц	50
Мощность главного привода, кВт	18,5
Общая мощность, кВт	43
Длина, мм	3740
Ширина, мм	2100
Высота, мм	3430
Вес SPITZEN SGS-1250A, кг	22 000
