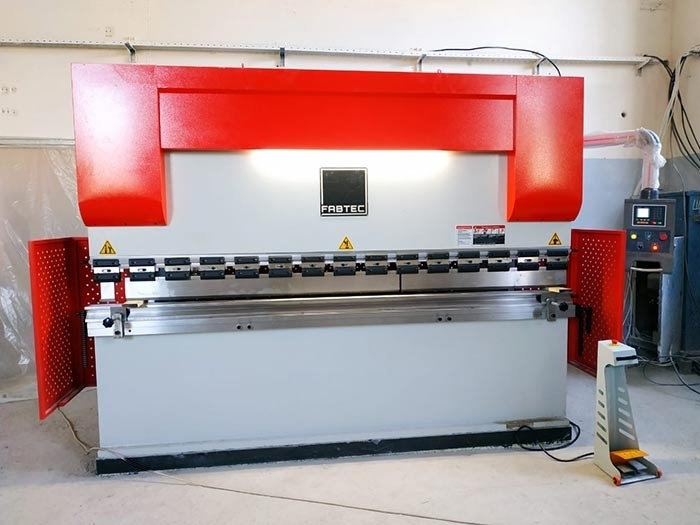

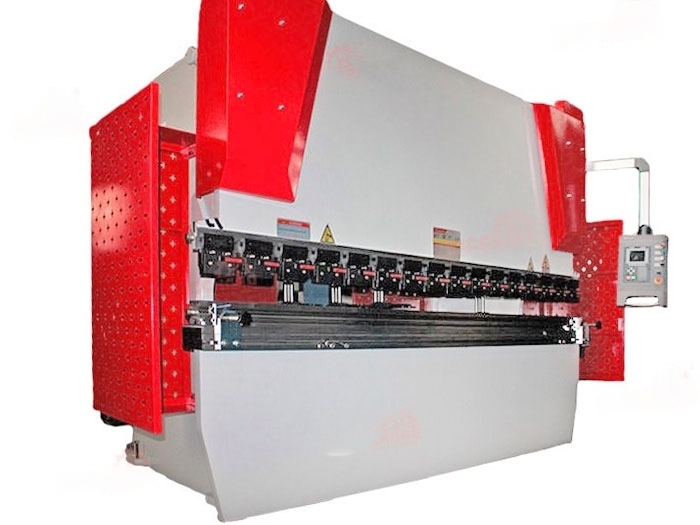

Вертикальный листогибочный пресс FABTEC WC67Y-100T/3200
ПРЕИМУЩЕСТВА ПОКУПКИ СТАНКОВ FABTEC
- Больше 500 единиц оборудования в наличии.
- Склад в Московской области (Шереметьево)
- Поможем с доставкой по РФ.
- Отгрузка в день оплаты.
• Вертикальный листогибочный пресс FABTEC WC67Y-100T/3200 применяется для гибки металлических заготовок с усилием до 100 тонн;
• Синхронизированная работа 2-х силовых гидроцилиндров за счёт жёсткого соединения через трубчатый торсион. Благодаря этому обеспечивается точность работы станка;
• Прочная сварная рама, подвергшаяся термической обработке, гарантирует жесткость пресса;
• Надёжная гидравлическая система с компонентами от мировых производителей. Высокая скорость и точность гибки.
• Листогибочный пресс применяется для изготовления корпусных деталей для оборудования, транспортных средств, электротехнических устройств различного назначения.

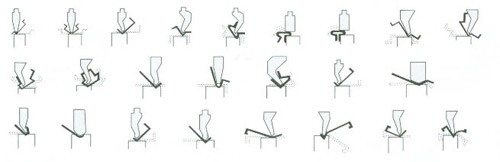

Профили, получаемые при использовании гибочного пресса:
Комплект поставки:
| Наименование | Значение |
| Контроллер | E21(Estun) |
| Приводы по осям | Комплектные сервоприводы (КСП) производства Estun |
| Клапаны | Bosch-Rexroth |
| Электроавтоматика | Siemens и Schneider |
| Масляный насос | Шестеренный |
| Инструмент | Матрица 4-хсторонняя/пуансон AMADA Promecam |
| Оснащение заднего упора (пальцы) | 2 штуки |
| Уплотнения г/ц | NOK Japan |
| Пульт управления | На поворотном кронштейне |
| Педаль управления | Выносная,с кнопкой аварийного остановки |

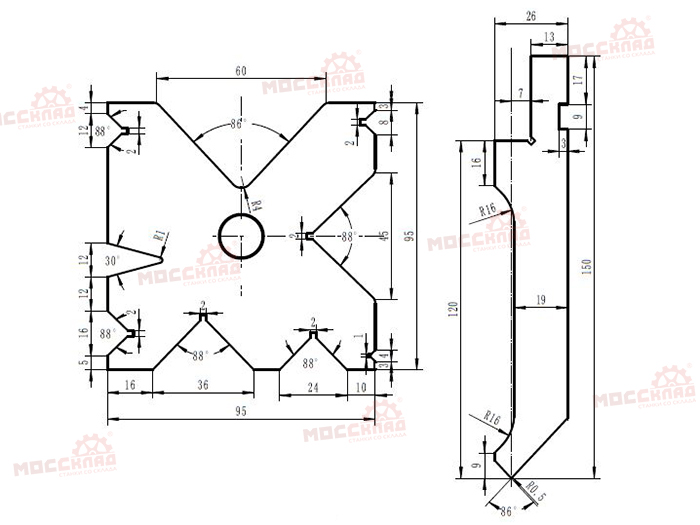

Чертеж инструмента:
Сегментация верхнего пуансона:
800 мм + 800 мм + 765 мм + 835 мм сегментов. (100 + 10 + 15 + 20 + 40 + 50 + 200 + 300 + 100 всего 3200 мм)

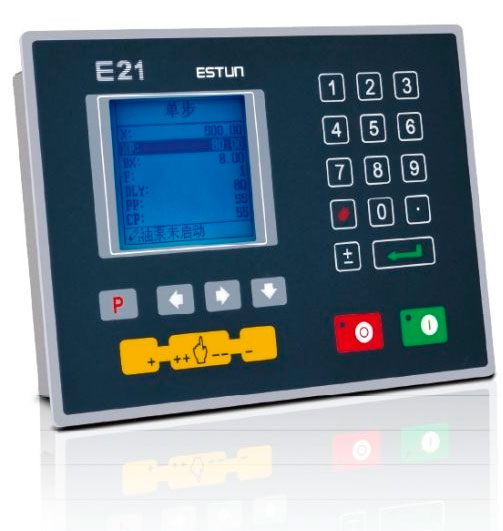

 | Панель управленияСправа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположен контроллер Estun E21 (память на 40 программ по 25 гибов в каждой программе, на котором отображаются заданные и текущие положения рабочих органов по осям). С панели управления можно задать как координату «Y» (погружения ножа в матрицу - угол гиба), так и координату «Х» (перемещение ограничителей подачи листа на нужную позицию). Также на панели управления расположен переключатель режима работы (толчковый/автоматический) и кнопка аварийной остановки. | |

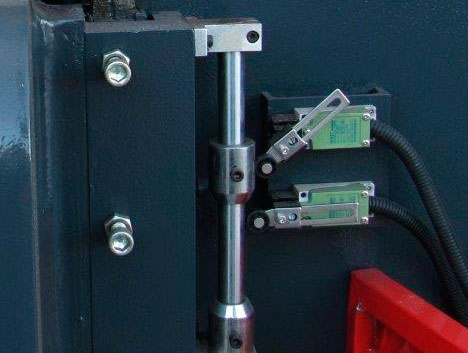

 | Штанга положений подвижной траверсыПри помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона. | |

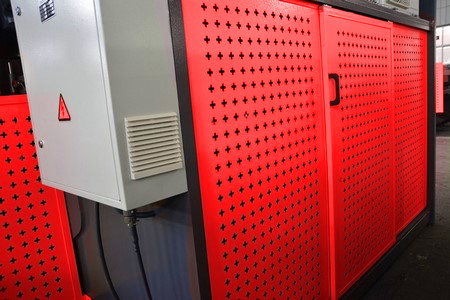

 | Защита задней стенкиПредохраняет от несанкционированного доступа посторонних людей в зону заднего упора. | |

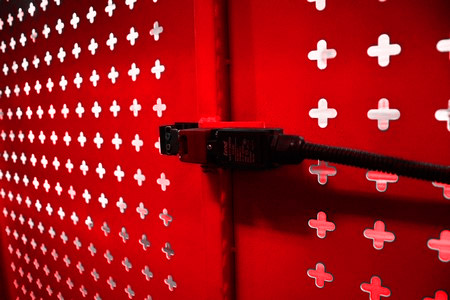

 | Концевой выключатель безопасностиОтключает питание станка в случае открытия задней стенки. | |

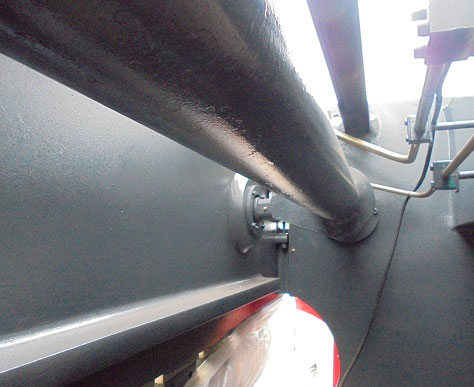

 | Синхронизация работы цилиндров через торсионный вал. | |

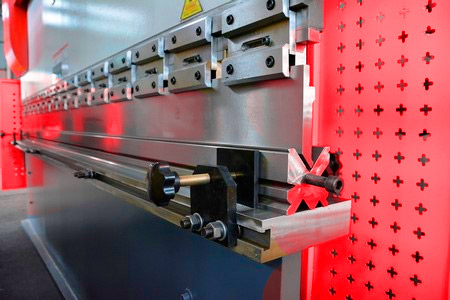

 | T-образный паз на рабочем столеСлужит для закрепления нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов передней поддержки листа. | |

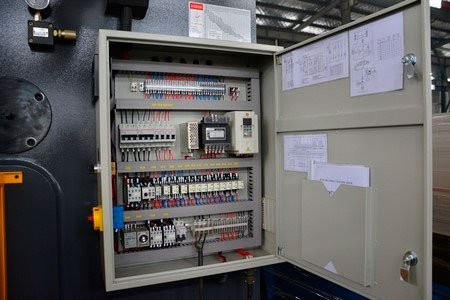

 | ЭлектрошкафСлужит для размещения электрооборудования станка. В станках серии HPJ используется оборудование Siemens и Schneider. | |

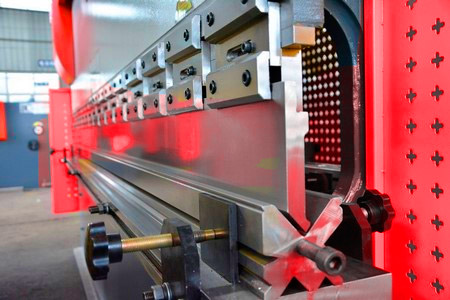

 | Стандартные матрица и пуансонВерхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam. Нижний инструмент (Матрица) – 4-х сторонняя многоручьевая матрица. | |

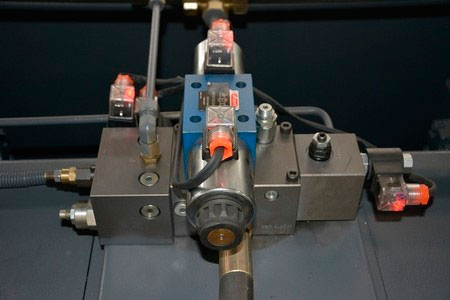

 | Гидравлическая система Bosch-Rexroth |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | FABTEC |
| Код номенклатуры | 45029 |
| Страна-производитель | КНР |
| Рабочая длина, мм | 3200 |
| Усилие, т | 100 |
| Расстояние между колоннами, мм | 2550 |
| Глубина подачи (зёв), мм | 320 |
| Оси | Y, X, (R опция) |
| Ход, мм | 120 |
| Просвет, мм | 390 |
| Рабочая скорость по оси y, мм/с | 70 |
| Рабочая скорость возврата инструмента ось y, мм/с | 50 |
| Рабочая скорость гиба ось y, мм/с | 7 мм/c |
| Высота стола, мм | 875 |
| Объем масляного бака, л | 320 |
| Настройка заднего упора, мм | 800 |
| Рабочая скорость по оси x, мм/с | 200 |
| Мощность двигателя, квт | 7.5 |
| Длина, мм | 3800 |
| Ширина, мм | 1800 |
| Высота, мм | 2310 |
| Вес FABTEC WC67Y-100T/3200, кг | 7000 |
| Точность позиционирования, мм | 0.03 |
