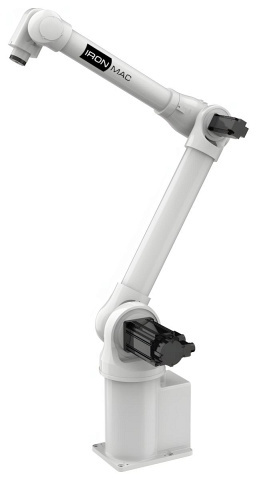

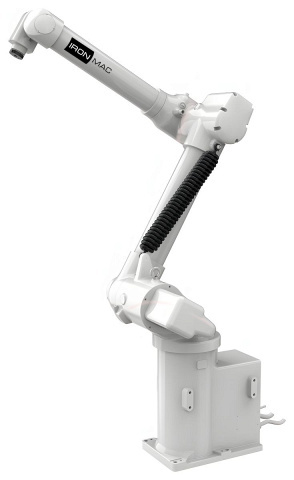

Универсальный робот манипулятор для загрузки и разгрузки станков с ЧПУ IR-BR625

Новое поколение IR-BR610 / BR616 / BR625 дополнительно оптимизировано и модернизировано на основе серии BR, которая отличается более высокой скоростью, большей грузоподъемностью и более высоким уровнем защиты. Модель IR-BR616P - Специально оптимизирована для выполнения покрасочных работ. Роботы манипуляторы серии IR-BR могут применяться для загрузки и разгрузки станка, распыления краски, напыления порошком, штамповки, сборки, сортировки, штабелирования, литья под давлением и так далее. Особенно подходит для мест, где требуется более высокий уровень защиты робота, таких как распыление, вытирание пыли и подобные операции. Область применения

Область применения

Роботы манипуляторы серии IR-BR могут применяться для загрузки и разгрузки станка, распыления краски, напыления порошком, штамповки, сборки, сортировки, штабелирования, литья под давлением и так далее. Особенно подходит для мест, где требуется более высокий уровень защиты робота, таких как распыление, вытирание пыли и подобные операции.

Конструктивные особенности

	Небольшое рабочее пространство для установки Основание робота очень маленькое, а занимаемая площадь пола составляет менее 0,1 м²
	Высокая точность и гибкость Средняя точность повторного позиционирования составляет минимум ± 0,04 мм и максимум 0,05 мм. Он не только имеет универсальную 6-осевую функцию, но также имеет программируемый режим внутреннего вращения в качестве другого подхода для предотвращения случаев, когда общей функции робота недостаточно места для использования.
	Малый вес IR-BR625 Тело весит около 61 / 128 / 210 кг
	Большая грузоподъемность Благодаря облегченной конструкции, высокоскоростному двигателю и высокоточному редуктору длина манипулятора робота увеличилась до 1599,6 мм при максимальной нагрузке 16 кг и эксцентриситете 80 мм.
	Более высокий уровень защиты Благодаря оптимизации конструкции и конструкции уплотнения степень защиты передней части кронштейна после тестирования достигает IP67.

Технические характеристики

Характеристика	Значение
Число степеней свободы, шт.	6
Максимальная нагрузка, кг	25
Максимальный рабочий радиус, мм	1849,5
Повторяемость, мм	±0,05
Класс защиты IP робота	IP54
Длина кабеля до ПУ, м	8
Длина питающего кабеля, м	6
Параметры входа / выхода ( I / O )	32 входа (варианты проводимости NPN, PNP), 31 выход( проводимость NPN)
Сигнальная линия	24 конт, авиа разъем
Диаметр пневматической трубки, мм	2 x Ø8
Емкость резервной батареи, кВА	5,6
Потребляемая мощность, кВт	4,3 / 3 фазы
Напряжение, В	380
Сила тока, А	8,1
Способ монтажа / поверхность	Любое положение
Класс защиты шкафа управления	IP53
Вес шкафа управления, кг	91
Основные операции	Перемещение / Сортировка
J1, °	±160
J2, °	-178 / -2
J3, °	+128 / +412
J4, °	±360
J5, °	±131
J6, °	±360
J1	140 °/с，2,44 рад/с
J2	141 °/с，2,46 рад/с
J3	171 °/с，2,98 рад/с
J4	225 °/с，3,92 рад/с
J5	225 °/с，3,92 рад/с
J6	225 °/с，3,92 рад/с
J1	233 °/с，4,06 рад/с
J2	235 °/с，4,10 рад/с
J3	285 °/с，4,97 рад/с
J4	487 °/с，8,49 рад/с
J5	487 °/с，8,49 рад/с
J6	487 °/с，8,49 рад/с
J4, кг㎡	3,7
J5, кг㎡	3,7
J6, кг㎡	2
J4, Нм	76,5
J5, Нм	79,8
J6, Нм	40,9
Температура, °C	0 - 45
Влажность, %	20 - 80
Другое	Избегайте контакта с легковоспламеняющимися, взрывоопасными или агрессивными газами и жидкостями. Беречь от источников электронного шума (плазма).
Вес, кг	210
