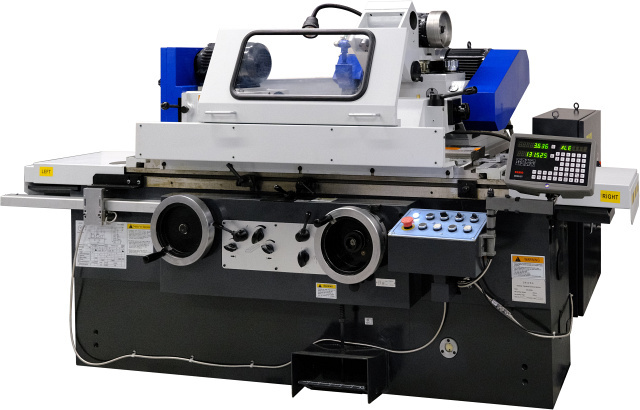

Универсальный круглошлифовальный станок UNIVEQ UGU 2075H

Станки данной серии предназначены для круглого наружного и внутреннего шлифования цилиндрических и конических поверхностей, а также шлифования торцевых поверхностей. Процесс шлифования осуществляется как в центрах, так и в зажимных патронах. Варианты управления: Станки данной серии применяются на металлообрабатывающих предприятиях со средним и мелкосерийным выпуском деталей для автомобильной, авиационной, космической промышленности, судостроения, а также производств, работающих в области энергетики, точного машиностроения и приборостроения. Помимо этого, станок найдет широкое применение для инструментальных производств и предприятий, оказывающих услуги по шлифовальным работам (слесарные мастерские, сервис-центры по изготовлению и обслуживанию инструмента и др.). Точность обработки соответствует европейским стандартам для круглошлифовальных станков. Область применения Инструментальное производство Аэрокосмическая промышленность

Область применения

Станки данной серии применяются на металлообрабатывающих предприятиях со средним и мелкосерийным выпуском деталей для автомобильной, авиационной, космической промышленности, судостроения, а также производств, работающих в области энергетики, точного машиностроения и приборостроения. Помимо этого, станок найдет широкое применение для инструментальных производств и предприятий, оказывающих услуги по шлифовальным работам (слесарные мастерские, сервис-центры по изготовлению и обслуживанию инструмента и др.). Инструментальное производство Аэрокосмическая промышленность

Схемы обработки

Конструктивные особенности

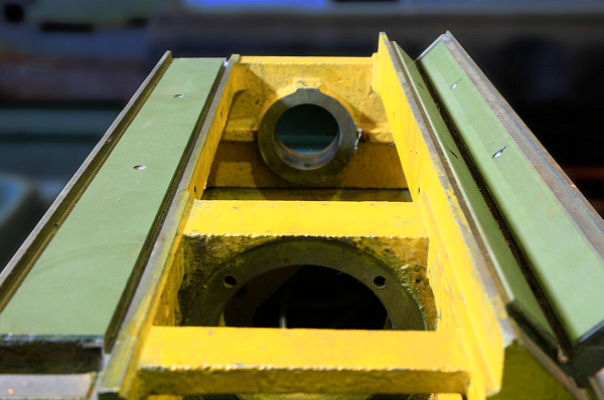

	Чугунная массивная литая станина Обеспечивает необходимую жесткость, виброустойчивость и надежность станка во время работы, что гарантирует постоянство показателей точности на протяжении всего срока эксплуатации станка. Благодаря высокой массе станка не требуется специальный фундамент для его установки. Масса станка в зависимости от модели от 3 тонн.
	Рабочий стол и шлифовальный узел Перемещаются по направляющим за счет масляной «подушки», предотвращающей контакт металла с металлом. Поверхность направляющих покрыта специальным износостойким полимерным материалом, который не только снижает износ, но и обеспечивает плавность перемещения стола на низких скоростях подачи. Стол может поворачиваться на небольшой угол по часовой стрелке и против часовой стрелки, за счет чего появляется возможность шлифования длинных конусных деталей. При перемещении в крайние положения стол всегда находится на станине для исключения перекосов детали.

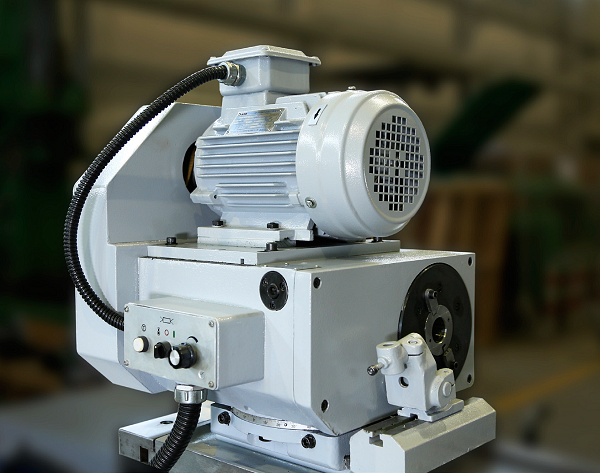

	Передняя бабка Имеет несколько частот вращения и регулируется посредством перекидывания ремня. Опционально станок можно оснастить инвертером для возможности плавной регулировки частоты вращения бабки. Шпиндель бабки установлен на высокоточных подшипниках. Бабка имеет возможность поворота на угол до 90° против часовой стрелки и до 30° по часовой стрелке. Сальник и защитное ограждение предотвращают попадание охлаждающей жидкости и грязи внутрь бабки.
	Центральная рукоятка на передней панели станка Отвечает как за продольное, так и за поперечное перемещение узлов станка, что делает работу на станке более удобной и безопасной.

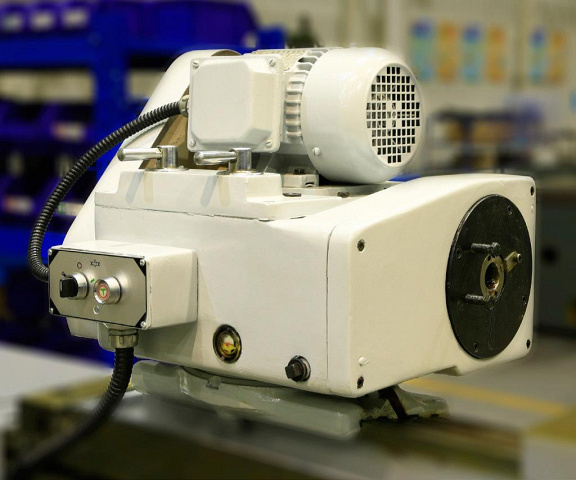

	Шпиндель шлифовального круга Установлен на масляных подшипниках скольжения с обеспечением подачи масла под давлением. За счет чего на поверхности подшипника образуется масляная пленка, которая предотвращает износ подшипника и вала, а так же способствует высокой точности обработки с минимальным биением шпинделя. При производстве шпинделя используется хром-молибденовый сплав марки 30CrMOALA, упрочненный до твердости HRC60.

Комплектация

Стандартная

	Поводки для наружного шлифования

Дополнительная

Технические характеристики

Характеристика	Значение
ЦЕНА	3 818 633 ₽
Расстояние между центрами, мм	765
Диаметр наружного шлифования, мм	8 - 200
Макс. масса UNIVEQ UGU 2075H заготовки в центрах, кг	50
Тип шлифования	Круглое наружное и внутреннее шлифование
Высота центров, мм	135
Скорость подачи стола, м/мин	0,1 - 4 (гидравлика)
Конус передней / задней бабки	Морзе 4
Перемещение пиноли задней бабки, мм	30
Мощность электродвигателя шлифовального круга, кВт	4
Размер шлифовального круга (D x d x B), мм	400 х 203 х 50
Мин. диаметр шлифовального круга, мм	280
Наличие ЧПУ	нет
Вес, кг	765
