Угловой форматно-раскроечный центр с ЧПУ Filato NZH-3318

Угловой форматно-раскроечный центр с ЧПУ Filato NZH 3318 используются в условиях крупносерийного и массового производства для изготовления корпусной мебели.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Угловой форматно-раскроечный центр с ЧПУ Filato NZH 3318 используются в условиях крупносерийного и массового производства для изготовления корпусной мебели.

Производство мебели

Производство панелей, щитов и плит

* Изготовление деталей любой сложности по чертежам заказчика

СХЕМА ОБРАБОТКИ:

	Раскрой одного листа
	Раскрой пачкой до 5 листов
	Вылет пилы

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	Станина Станина специальной конструкции, изготовлена из высококачественной стали. При изготовлении проходит все технологические циклы, которые обеспечивают необходимые прочность конструкции и точность раскроя.
	Автоматический продольный и поперечный раскрой 2 пильных головы, расположенные перпендикулярно, позволяют получать готовую деталь за один цикл раскроя. Производительность в 2-3 раза выше чем у станков с одной линией резания.
	Автоматическая задняя загрузка Мощный гидравлический подъёмный стол позволяет загружать пачку массой до 5 тонн и высотой до 1200 мм. Рекомендация: Необходим приямок для максимальной высоты пачки. Приводной рольганг для перемещения пачку в рабочую зону.

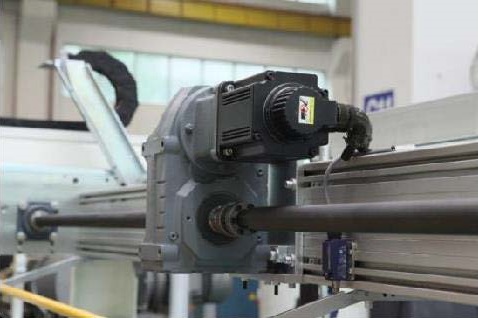

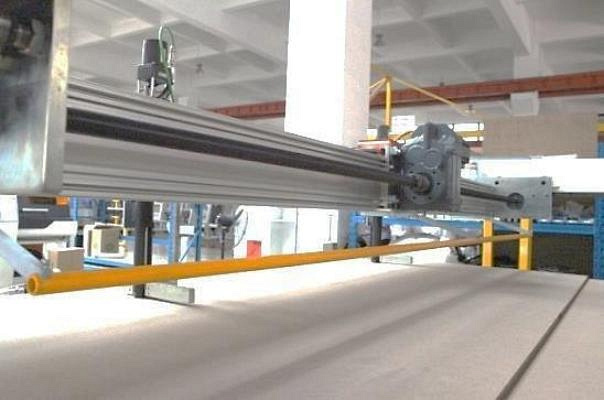

	Двухпальцевые захваты Конструкция захватов идентична Schelling (Германия). Стабильная фиксация пачки любой толщины на максимальных скоростях. 8 и 6 захватов в стандартной комплектации. Привод толкателя с помощью торсионного вала и зубчато – реечной передачи. Сервомотор работает в паре с прецизионным редуктором Gudel (Швейцария). Магнитная лента для точного позиционирования. Не подвержена износу, не восприимчива к пыли, не требует настройки и регулировки.
	Прижимные балки Система контроля параллельности хода исключает перекос прижимных балок. Защитная шторка «фортепиано» полностью закрывает зону резания и создает наилучшие условия для аспирации. Максимальное раскрытие 120 мм и зависит от высоты пакета материала.
	Защитная планка Специальная аварийная защитная планка для безопасности рук оператора.
	Боковой выравниватель Двойная система прижима обеспечивает надежное базирование материала относительно продольной линейки.
	Пильные каретки Передача шестерня – рейка. Центр массы каретки сбалансирован относительно центральной направляющей. Прецизионный редуктор снижает шум и обеспечивает сбалансированную подачу. Основной двигатель CEG (Италия). Основная пила: 460 x 60; Подрезная пила: 180 x 45.
	Конвейер для обрезков Позволяет убирать обрезки после первой линии резания из рабочей зоны станка.
	Автоматический выравниватель 4 комплекта автоматических выравнивателей надежно позиционируют пакет материала в процессе раскроя.

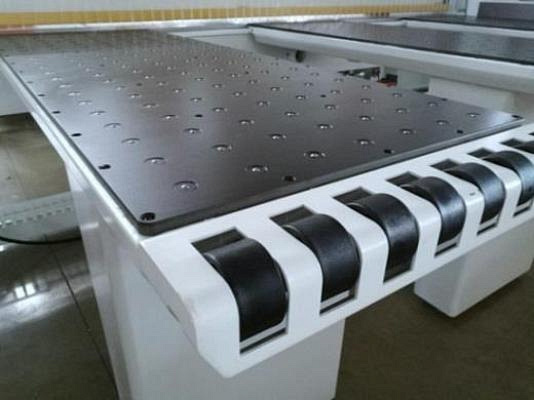

	Воздушный поддув на столах Воздушная подушка на загрузочных и рабочих столах для легкого перемещения пакета заготовок. Независимые вентиляторы наддува.
	Автоматическая система смазки Контролирует оптимальное смазывание всех необходимых поверхностей, снимая необходимость обслуживания оператором.

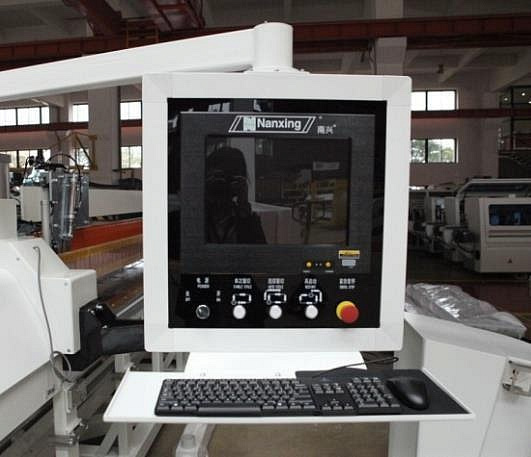

	Система управления Станок оснащен возможностью подключения по локальной сети, а также USB-носителей. Профессиональный компьютер на Windows.
	Программа оптимизации В комплектации ПО штатный оптимизатор для создания карт раскроя.

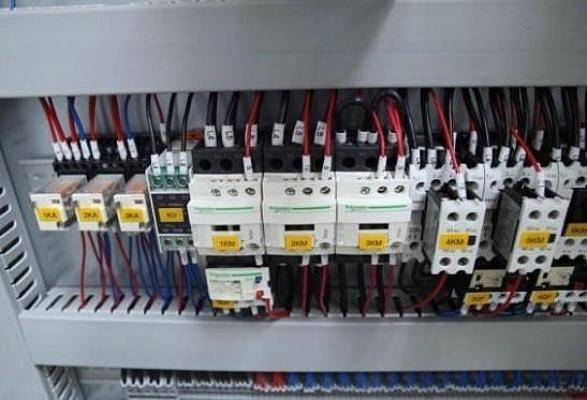

	Электрошкаф Изолированный электрошкаф с системой принудительного охлаждения. Электрокомпоненты от мировых брендов ( Siemens, Schneider Electric и т.д.).

Технические характеристики
