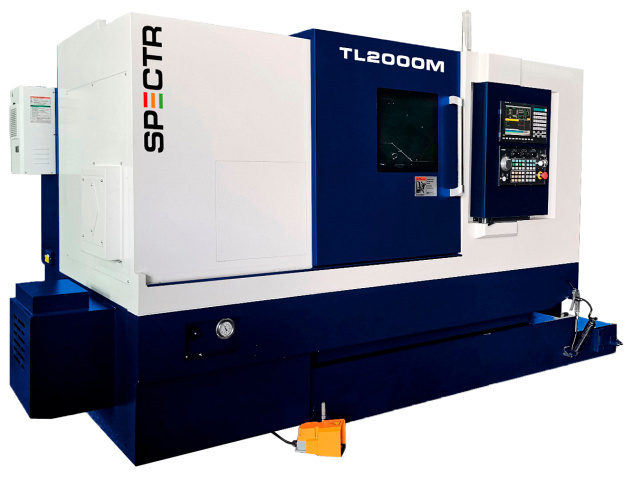

Токарный центр с противошпинделем SPECTR TL-2000SY/750

Токарные обрабатывающие центры SPECTR серии TL предназначены для точной и производительной обработки деталей типа тел вращения: валов, осей, фланцев, колец и т.д., на высоких режимах резания. Токарные обрабатывающие центры SPECTR серии TL применяются во всех отраслях машиностроительной индустрии, в том числе в авиационно-космической, автомобильной и нефтегазовой промышленности для обработки труднообрабатываемых, высоколегированных, жаропрочных сталей и чугуна. Сочетание жесткости наклонной конструкции станины 30˚, скоростного привода, мощного шпинделя до 287 Нм и высокоточных направляющих качения, позволяют успешно производить скоростную обработку деталей, при этом обеспечивая высокую точность по 7-му квалитету и шероховатость по 8 - 9 классам. Область применения Станкостроение Аэрокосмическая промышленность Автомобильная промышленность Приборостроение Машиностроение Инструментальное производство

Область применения

Токарные обрабатывающие центры SPECTR серии TL применяются во всех отраслях машиностроительной индустрии, в том числе в авиационно-космической, автомобильной и нефтегазовой промышленности для обработки труднообрабатываемых, высоколегированных, жаропрочных сталей и чугуна. Станкостроение Аэрокосмическая промышленность Автомобильная промышленность Приборостроение Машиностроение Инструментальное производство

Схемы обработки

	Осевое сверление
	Внеосевое сверление
	Торцевое сверление
	Развёртывание
	Внеосевое развёртывание
	Торцевое развёртывание
	Наружное (проходное) точение
	Точение канавки
	Точение фаски
	Точение конуса
	Точение торца
	Резьбонарезание
	Контурное фрезерование
	Расточка
	Накатка профиля

Конструктивные особенности

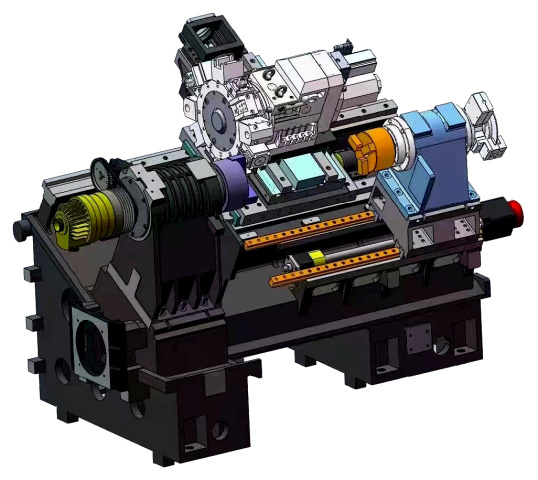

	Цельнолитая станина Цельнолитая станина с углом наклона 30 °, изготовленная из чугуна Meehanite, который обладает превосходными характеристиками поглощения вибраций, обеспечивает прочную основу для всех узлов станка. После отжига и естественного старения – полностью устраняются внутренние напряжения отливки. Специальная конструкция станины обеспечивает высокую точность и стабильность обработки. Кроме того, угол наклона 30 ° предоставляет оператору удобный доступ к заготовке и облегчает отвод стружки.
	Ручное шабрение
	Направляющие Оси X и Z оснащены высокопроизводительным двигателем подачи Fanuc (Япония) - 3 кВт. Направляющие качения шириной 45 мм с отличными характеристиками точности и скорости перемещений, позволяют производить скоростную обработку в тяжелых условиях обеспечивая высокую точность в течение всего срока службы. Каретка увеличенной ширины способствует снижению вибраций.
	Главный шпиндель мощностью 11 / 15 кВт (4200 об/мин) Сверхпрочная конструкция корпуса шпинделя, выполненная из цельного литья Meehanite, сохраняет минимальное тепловое расширение и значительно продлевает срок службы подшипников. Двухрядные цилиндрические роликовыми подшипниками спереди в сочетании с радиально-упорным двухрядным подшипником сзади, гарантируют высокую жесткость при обработке в тяжелых условиях и как следствие - отличное качество поверхности получаемых деталей.
	Привод Станок в стандартной комплектации оснащается ремённым приводом, что оптимально по цене, крутящему моменту и удобству обслуживания. Система шкивов шпинделя оснащена мощным и надежным электродвигателем переменного тока Fanuc (Япония), обеспечивающим превосходную силу резания в тяжелых условиях. Ремень шкива типа PK используется для достижения низкого уровня вибрации и шума, а так же отличной шероховатости обрабатываемой поверхности при высоких скоростях вращения.
	Револьверная головка
	Ось Y Станок оснащен осью Y с приводом Fanuc (1,4 кВт), что значительно расширяет его технические возможности. Ось Y позволяет выполнять полноценные операции фрезерования канавок и пазов, сверления со смещением от центра. Это даёт возможность обработки более сложных конфигураций деталей по сравнению с обычным 2-х и 3-х осевыми токарными центрами. Движение оси Y осуществляется одновременным перемещением по осям X и Ys. Обработка канавок и контуров с функцией интерполяции в полярных координатах (на станках без оси Y), когда ось X меняет направление в точке пересечения между центральной линией и обрабатываемым профилем, влияет на точность получаемого профиля (появляются выступы и недорезы). Обработка с управлением по оси Y на станках серии TL решает эту проблему. На станке с осью Y при обработке канавок, их ширина идеально параллельна по всей высоте канавки. Этого невозможно достичь на станке без оси Y.
	ШВП ШВП от THK (Япония) с предварительным натяжением и двойным креплением класса C3. Оба конца осей X/Y и осей Z/B жестко зафиксированы и установлены в предварительно нагруженные высокоточные подшипники класса P4, которые обеспечивают точное и плавное перемещение при повышенных нагрузках.
	Противошпиндель Станок в стандартной комплектации оснащен противошпинделем (патрон 6`) со встроенным двигателем Fanuc (17кВт) на 4500 об/мин и блоком охлаждения масляной рубашкой для минимизации тепловой деформации и обеспечения максимальной точности обработки даже в течение длительного периода работы. Противошпиндель с управлением по оси C2 даёт возможность обработать заготовку за один установ с двух сторон, а мощный встроенный двигатель Fanuc обеспечивает быстрое ускорение с высоким крутящим моментом и высокой точностью.
	Синхронизация осей C1 и C2
	Автоматический перехват деталей

Комплектация

Стандартная

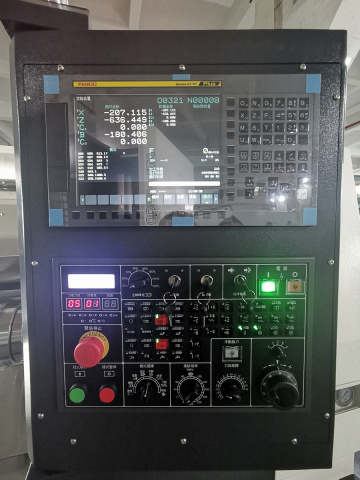

	Система ЧПУ FANUC 0i-TF Plus В базовой комплектации устанавливается обновлённая система ЧПУ FANUC 0i-TF версии Plus расширен функционал: Панель оператора может поворачиваться на 90 градусов, обеспечивая легкий доступ к управлению во время работы со станком.
	Система подачи СОЖ Система подачи СОЖ под давлением через револьвер/инструмент позволяет повысить качество обработки, увеличить глубину резания и скорость подачи, а так же продлить срок службы инструмента. Эффективное омывание зоны резания СОЖ способствует более высокому качеству обработанной поверхности. Система подачи СОЖ включает в себя помпу для прокачки под давлением 20 бар.

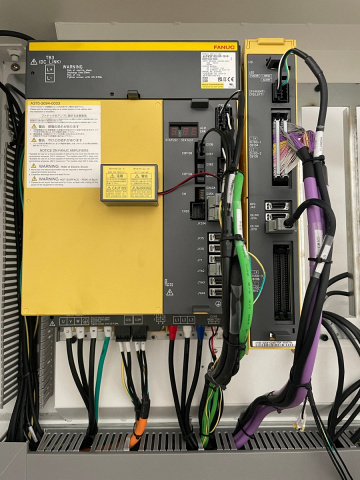

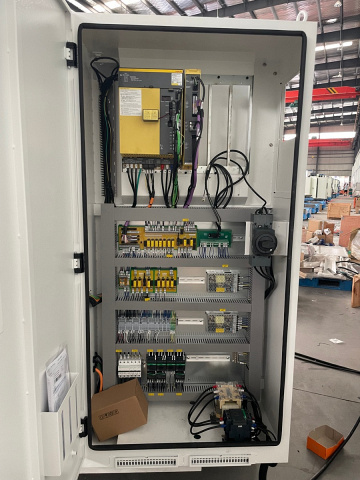

	Надёжные электрические компоненты Тормозные, силовые и релейные цепи объединены в одну систему плат, но разнесены друг относительно друга в электрошкафу для оптимально теплообмена и исключения перегрева с учётом непрерывной условий работы оборудования в несколько смен. Все двигатели, привода, драйверы и контроллер поставляются от признанного мирового лидера автоматизации станков с ЧПУ – Fanuc (Япония). Все электрические компоненты от французской компании Schneider.
	Автоматическая система смазки Автоматическая система обеспечивает централизованную своевременную смазку по основным движущимся элементам – ШВП, направляющим, подшипникам, что эффективно препятствует износу и многократно увеличивает их срок службы. Система смазки компактно встроена в корпус станка. При низком уровне масла в системе – появляется советующая индикация на панели оператора.
	Маслоотделитель (сепаратор СОЖ) Дискового типа предназначен для удаления масляных загрязнений из охлаждающей жидкости. Диск из нержавеющей стали со специальным покрытием (для удаления масла) вращаясь захватывает масляную пленку с поверхности СОЖ, которая затем удаляется. Очищенная СОЖ попадает обратно в систему циркуляции для дальнейшего использования. Маслоотделитель существенно экономит и продлевает срок службы охлаждающей жидкости в системе.
	Автоматический конвейер Для удаления отработанной стружки из зоны резания используется автоматический конвейер (ленточный). Конвейер включается через M-код или напрямую от пульта управления. С помощью настроек устанавливается интервал и продолжительность работы конвейера для автоматического цикла работы. В комплекте поставляется тележка (корзина) для сбора стружки.

Дополнительная

	Уловитель готовых деталей
	Конвейер деталей
	Система измерения инструмента Система измерения инструмента HPMA (Renishaw) позволяет измерить/контролировать размер инструмента перед обработкой, а так же вес SPECTR TL-2000SY/750ти мониторинг износа или поломки инструмента в процессе обработки. Система HPMA полностью исключает из технологического процесса простои станков и брак, связанные с погрешностями при выполнении наладки и контроля инструмента вручную.
	Система измерения детали С помощью сенсорного датчика, установленного на револьверной головке, автоматически рассчитываются внутренний диаметр, наружный диаметр и перепад высот обрабатываемой детали, а также осуществляется коррекция перемещений инструмента для стабильной точности в условиях непрерывной обработки.
	Уловитель масляного тумана

Технические характеристики

Характеристика	Значение
ЦЕНА	15 563 259 ₽
Макс. диаметр вращения, мм	580
Макс. диаметр точения, мм	400
Макс. длина точения, мм	630
Макс. диаметр прутка, мм	52
Тип направляющих	Качения
Угол наклона станины, °	30
По оси X, мм	260
По оси Y, мм	100
По оси Z, мм	800
Конус	A2-6
Обороты шпинделя, об/мин	4200
Диаметр отверстия шпинделя, мм	65
Размер патрона, дюйм	8
Макс. диаметр прутка, мм	52
Мощность шпинделя, кВт	11 / 15
Макс. крутящий момент шпинделя, Нм	287
Противошпиндель	есть
Конус противошпинделя	A2-5
Обороты противошпинделя, об/мин	4500
Размер патрона, дюйм	6
Макс. диаметр прутка, мм	45
Диаметр отверстия противошпинделя, мм	56
Мощность противошпинделя, кВт	17
Макс. крутящий момент противошпинделя, Нм	125
Система ЧПУ	Fanuc
Приводной инструмент	есть
Ось Y	есть
Тип револьверной головки	12 позиций
Размер державки инструмента, мм	25 x 25
Макс. диаметр расточного инструмента, мм	40
Обороты приводного инструмента, об/мин	4000
Мощность приводного инструмента, кВт	2,7
Тип крепления инструментальных блоков	BMT55
Длина, мм	2688
Ширина, мм	1739
Высота, мм	2010
Вес, кг	4900
