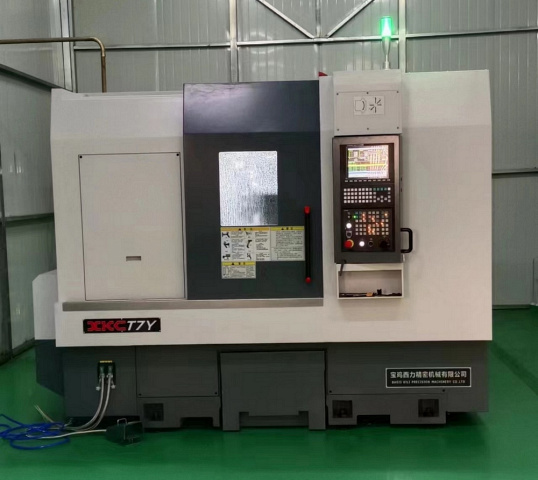

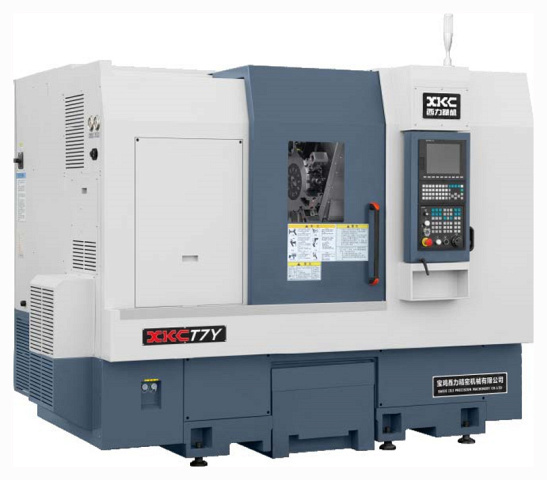

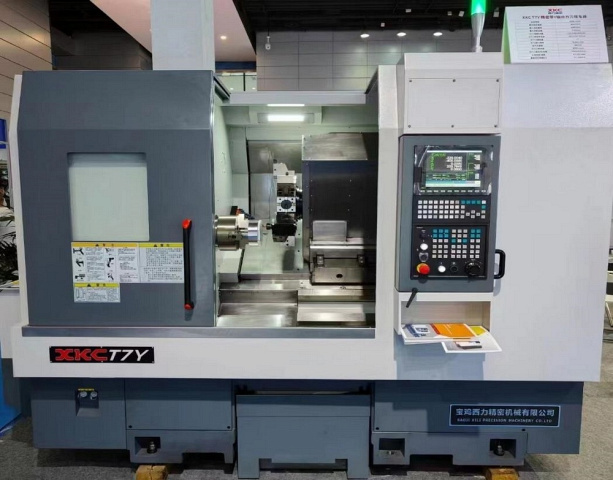

Токарный обрабатывающий центр XKC T7YII (Syntec)

Трехосевые токарные центры с ЧПУ XKC T7Y обеспечивают высокопроизводительную обработку ответственных деталей, для изготовления которых необходим приводной инструмент. На станках осуществляется широкий спектр операций, включая многоосевую обработку. Операции выполняются с высокой точностью, стабильностью получаемых размеров и качеством обработанной поверхности. Токарные центры XKC T7Y используются на предприятиях автомобильной промышленности, приборостроения, инструментальных производствах, а также при изготовлении медицинского инструмента и оборудования. Токарные обрабатывающие центры XKC серии T7Y применяются во всех отраслях машиностроительной индустрии, в том числе в авиационно-космической, автомобильной и нефтегазовой промышленности для обработки закаленных, труднообрабатываемых, высоколегированных, жаропрочных сталей и чугуна. Область применения Станкостроение Аэрокосмическая промышленность Автомобильная промышленность Приборостроение Машиностроение Инструментальное производство

Область применения

Токарные обрабатывающие центры XKC серии T7Y применяются во всех отраслях машиностроительной индустрии, в том числе в авиационно-космической, автомобильной и нефтегазовой промышленности для обработки закаленных, труднообрабатываемых, высоколегированных, жаропрочных сталей и чугуна. Станкостроение Аэрокосмическая промышленность Автомобильная промышленность Приборостроение Машиностроение Инструментальное производство

Схемы обработки

	Осевое сверление
	Развёртывание
	Наружное (проходное) точение
	Точение канавки
	Точение фаски
	Точение конуса
	Точение торца
	Резьбонарезание
	Расточка
	Накатка профиля

Конструктивные особенности

	Цельнолитая станина Цельнолитая станина с углом наклона 45 градусов, изготовленная из высококачественного чугуна, который обладает превосходными характеристиками поглощения вибраций, обеспечивает прочную основу для всех узлов станка. После отжига и естественного старения – полностью устраняются внутренние напряжения отливки. Специальная конструкция станины обеспечивает высокую точность и стабильность обработки. Увеличенное расстояние между направляющими по оси Z и интегрированная конструкция гнезда для крепления ШВП – дополнительно повышают устойчивость к нагрузкам и вибрации. Кроме того, угол наклона 45 градусов предоставляет оператору удобный доступ к заготовке и облегчает отвод стружки.
	Направляющие и ШВП Оси X, Y и Z оснащены высокопроизводительными двигателями подачи Fanuc (Япония). Прецизионные направляющие качения THK (Япония) с отличными характеристиками точности и скорости перемещений, позволяют производить скоростную обработку в тяжелых условиях обеспечивая высокую точность в течение всего срока службы. ШВП от THK (Япония) с двойным преднатягом, обеспечивают высокую точность подачи и гарантировано высокую жёсткость. Диаметр по осям X – 32 мм, Y – 40 мм, Z – 32 мм.
	Шпиндель

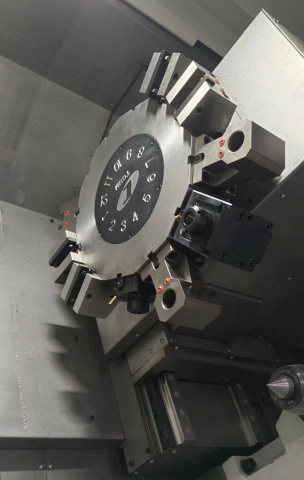

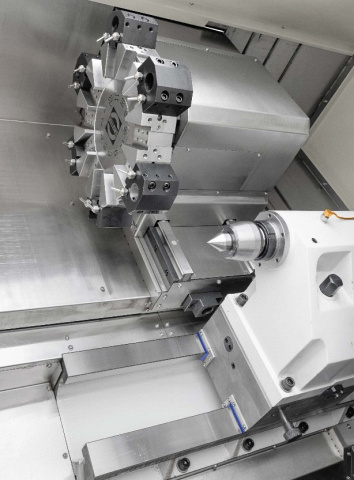

	Сервоприводная револьверная головка

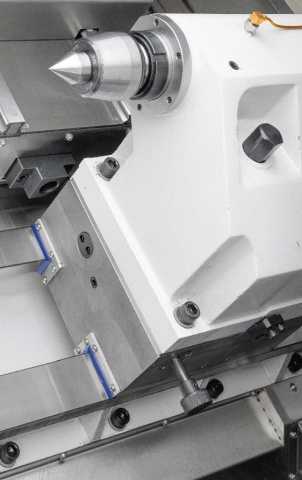

	Программируемая задняя бабка с гидравлической пинолью Перемещением пиноли управляют с помощью отдельного гидравлического привода. Позиционирование задней бабки производится в автоматическом режиме приводом револьверной головки. Сокращает время наладки и позволяет обрабатывать длинные детали в центрах.

Комплектация

Стандартная

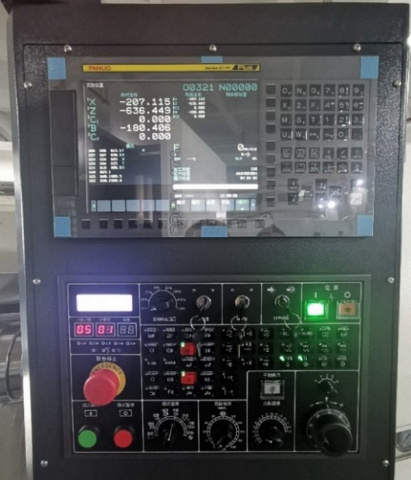

	Система ЧПУ FANUC 0i-TF ЧПУ FANUC 0i-TF версии Plus: Панель оператора может поворачиваться на 90 градусов, обеспечивая легкий доступ к управлению во время работы со станком.
	Система ЧПУ SYNTEC 22TB Аналог системы Fanuc, считается более простой в освоении и дальнейшем использовании:
	Маслоотделитель (сепаратор СОЖ) Дискового типа предназначен для удаления масляных загрязнений из охлаждающей жидкости. Диск из нержавеющей стали со специальным покрытием (для удаления масла) вращаясь захватывает масляную пленку с поверхности СОЖ, которая затем удаляется. Очищенная СОЖ попадает обратно в систему циркуляции для дальнейшего использования. Маслоотделитель существенно экономит и продлевает срок службы охлаждающей жидкости в системе.
	Автоматический конвейер Для удаления отработанной стружки из зоны резания используется автоматический конвейер (ленточный). Возможны два исполнения – задняя выгрузка и боковая. Конвейер включается через M-код или напрямую от пульта управления. С помощью настроек устанавливается интервал и продолжительность работы конвейера для автоматического цикла работы. В комплекте поставляется тележка (корзина) для сбора стружки.

Дополнительная

	Уловитель и конвейер готовых деталей
	Система измерения инструмента Система измерения инструмента MARPOSS (Италия) позволяет измерить/контролировать размер инструмента перед обработкой, а так же вес XKC T7YIIти мониторинг износа или поломки инструмента в процессе обработки. Система полностью исключает из технологического процесса простои станков и брак, связанные с погрешностями при выполнении наладки и контроля инструмента вручную.
	Уловитель масляного тумана

Технические характеристики

Характеристика	Значение
Макс. диаметр вращения, мм	650
Макс. диаметр точения, мм	250
Макс. длина точения, мм	520
Макс. диаметр прутка, мм	52
Тип направляющих	Качения
Угол наклона станины, °	45
По оси X, мм	160
По оси Y, мм	100
По оси Z, мм	530
По оси Z2, мм	600
Конус	А2-6
Обороты шпинделя, об/мин	4500
Диаметр отверстия шпинделя, мм	61
Размер патрона, дюйм	8
Мощность шпинделя, кВт	11 / 15
Макс. крутящий момент шпинделя, Нм	164
Двигатель привода главного шпинделя, кВт	11 / 15
Двигатель привода оси Х, кВт	2,4
Двигатель привода оси Z, кВт	2,4
Двигатель привода оси Y, кВт	1,1
Двигатель привода контршпинделя, кВт	13,2
Точность индексации шпинделя (оси C), мм	≤ 0,003
Повторяемость позиционирования по осям Х / Y / Z, мм	≤ 0,003
Система ЧПУ	Syntec
Приводной инструмент	есть
Ось Y	есть
Перемещение пиноли задней бабки, мм	нет
Конус пиноли задней бабки	нет
Тип револьверной головки	12 позиций
Размер державки инструмента, мм	20 х 20
Макс. диаметр расточного инструмента, мм	32
Обороты приводного инструмента, об/мин	4000
Мощность приводного инструмента, кВт	2,3
Тип крепления инструментальных блоков	ВМТ55
Ускоренная подача по оси X, м/мин	20
Ускоренная подача по оси Z, м/мин	24
Ускоренная подача по оси Y, м/мин	10
Обороты шпинделя, об/мин	4500
Размер патрона, дюйм	6
Конус шпинделя	A2-5
Диаметр отверстия шпинделя, мм	45
Противошпиндель	нет
Длина, мм	2750
Ширина, мм	2020
Высота, мм	2100
Вес, кг	5000
