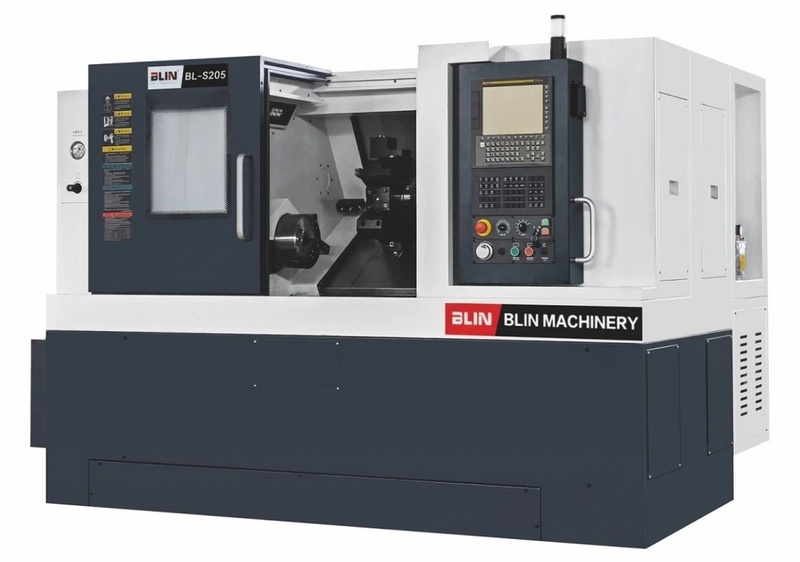

Токарный обрабатывающий центр с ЧПУ NINGBO BLIN MACHINERY BL-S205SY
(голосов 333 / просмотров 500)
8 495 646 13 16
sales@dvt-spb.ru
Расчет доставки
Производитель: Blin Machinery (Китай)
ПРЕИМУЩЕСТВА ПОКУПКИ СТАНКОВ
- Больше 500 единиц оборудования в наличии.
- Бесплатная доставка по Москве и области.
- Склад в Московской области (Ногинск).
- Поможем с доставкой по РФ.
- Отгрузка в день оплаты.
Монолитная станина из сплава «Mechanite», обладающим отличными литейными и прочностными свойствами, значительно повышает жесткость всей конструкции станка. Также станина подвергается последующей обработке (искусственному старению).
Большое число ребер жесткости в конструкции станины обеспечивает не только жесткость конструкции станка, но также виброустойчивость, воспринимая динамические нагрузки и воспрепятствует (гасит) вибрации в момент их возникновения.

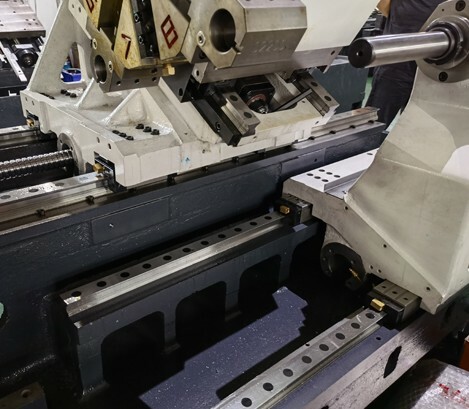

Высокая точность обеспечивается за счет использования линейных направляющих HIWIN (Тайвань) и подшипников NSK (Япония), на которых базируется шпинделей.
Высокоточное позиционирование за счет использования ШВП HIWIN (Тайвань).
Особенности конструкции
 | Конструкция станкаКонструкция обрабатывающего центра обеспечивает высокую производительность и точность, как при постоянных тяжелых точениях, так и при прерывистой обработке. Исполнение станины с наклоном обеспечивает легкий доступ к заготовке в рабочей зоне, эффективное стружкоудаление, удобное расположение систем управления позволяет быстро и эффективно проводить плановое техническое обслуживание. |
 | ШВППо всем осям ШВП имеют три точки крепления: по краям и посередине. Такая компоновка гасит вибрацию и отжим винта при резании, тем самым повышая точность изготовления детали. Специальная термообработка ШВП, предварительный натяг и отсутствие скольжения значительно увеличивают рабочий ресурс пары. |
 | Револьверная головкаДвигатели для поворота револьверной головки позволяет менять инструмент за 0,28 секунд. Это минимизирует время холостых ходов, что сокращает время простоя оборудования и повышает производительность в целом. |

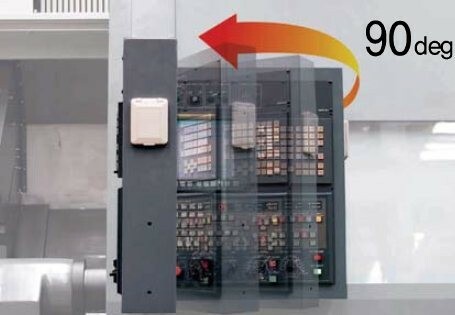

 | Панель управления ЧПУЦентрализованная панель управления стойки ЧПУ может поворачиваться на 90 градусов. Панель, оснащенная цветным ЖК-монитором, предоставляет оператору удобства при работе с различными диалоговыми окнами, а также сигнализирует об ошибках в процессе обработки. |
 | Бак для СОЖОтдельный бак для СОЖ. Для обеспечения стабильной работы машины резервуар для СОЖ удален от объектов с повышенной отдачей тепла. Большой бак охлаждающей жидкости обеспечивает удобство при удалении стружки, смены охлаждающей жидкости и упрощает техническое обслуживание системы. |

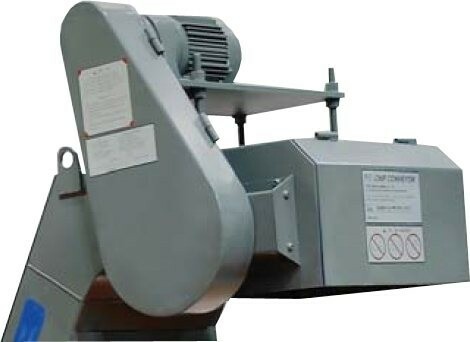

| Стружкоуборочный транспортерЛенточный стружкоуборочный транспортер. Предназначен для отвода стружки из рабочей зоны станка во время работы и для удобства уборки оборудования оператором. |
Компоненты станка
| Комплектующие станка | Производитель |
| Система чпу | Fanuc (Япония), SIEMENS (Германия), SYNTEC (Тайвань) |
| Приводы | Fanuc (Япония), SIEMENS (Германия), SYNTEC (Тайвань) |
| Швп | HIWIN (Тайвань) |
| Направляющие | HIWIN (Тайвань) |
| Подшипники шпинделя | NSK (Япония) |
| Револьверная голова | SAUTER (Германия) |
| Система смазки | HERG (Япония) |
| Электрокомпоненты | SCHNEIDER (Франция) |
| Пневмокомпоненты | AIRTAC (Тайвань) |
| Реле | OMRON (Япония) |
| Гидравлические патроны | AUTOGRIP (Тайвань) |
| Зубчатые ремни | GATES (США) |
| Крепёж | YINSH (Тайвань) |
| Муфты | KTR (Германия) |
Стандартная комплектация
- Система ЧПУ FANUC 0I TF
- Ручной маховичок управления
- Станина чугунная с наклоном с линейными направляющими
- Шпиндель высокоточный с осью С1 с электромагнитным тормозом
- Противошпиндель высокоточный с осью С2 с электромагнитным тормозом
- Гидравлический патрон 8" главного шпинделя
- Гидравлический патрон 6" противошпинделя
- Револьверная головка на 12 позиций, тип BMT55
- Система подачи СОЖ
- Автоматическая система смазки
- Освещение рабочей зоны станка
- 3-х цветная сигнальная лампа
- Выносная педаль управления
- Трансформатор 380В (3 фазы встроенный)
- Автоматический цепной конвейер для стружки и бункер для стружки
- Комплект инструментов для настройки и обслуживания станка
- Комплект документации по обслуживанию станка на русском языке
- Комплект документации по эксплуатации станка на русском языке
- Приводной инструментальный блок (осевой) – 1 шт.
- Приводной инструментальный блок (радиальный) – 1 шт.
- Держатели инструмента – 8 шт.
Дополнительные опции
- Система ЧПУ SIEMENS 828D
- Деталеуловитель
- Уловитель деталей для противошпинделя
- Увеличенный шпиндель, диаметр отверстия Ø79 мм, специальный сквозной цилиндр с увеличенным отверстием и патрон 8", двигатель 11 кВт, максимальный обрабатываемый пруток 64 мм
- Увеличенный шпиндель, диаметр отверстия Ø 86 мм, A2-8, 3500 об/мин, патрон 10, двигатель 11 кВт
- Фильтр удаления масляного тумана
- Автоматическая подача прутка (барфидер) FEDEK DH 65L
- Блокировка замка передней двери с помощью датчика (стандарт безопасности CE)
- Стандартная державка для стационарного инструмента
- Блок для осевого приводного инструмента (BMT55)
- Блок для радиального приводного инструмента (BMT55)
- Система высокого давления 20 бар (включает специальный независимый насос охлаждающей жидкости высокого давления, дополнительный независимый бак охлаждающей жидкости, многослойную систему фильтрации)
- Стандартная державка для стационарного инструмента с подачей СОЖ через инструмент
- Блок для осевого приводного инструмента (BMT55) с подачей СОЖ через инструмент
- Блок для радиального приводного инструмента (BMT55) с подачей СОЖ через инструмент
- Устройство привязки инструмента RENISHAW HPMA
- Устройство контроля детали RENISHAW OMP40
- Пуско-наладочные работы станка
Монолитная станина из сплава «Mechanite», обладающим отличными литейными и прочностными свойствами, значительно повышает жесткость всей конструкции станка. Также станина подвергается последующей обработке (искусственному старению).
Большое число ребер жесткости в конструкции станины обеспечивает не только жесткость конструкции станка, но также виброустойчивость, воспринимая динамические нагрузки и воспрепятствует (гасит) вибрации в момент их возникновения.
Высокая точность обеспечивается за счет использования линейных направляющих HIWIN (Тайвань) и подшипников NSK (Япония), на которых базируется шпинделей.
Высокоточное позиционирование за счет использования ШВП HIWIN (Тайвань).
Технические характеристики
| Наименование | Размерность | BL-S205SY | ||
| Основные характеристики | Максимальный диаметр заготовки, устанавливаемый над станиной | мм | Ø 550 | |
| Максимальный диаметр заготовки, устанавливаемый над суппортом | мм | Ø 200 | ||
| Максимальная длина точения | мм | 400 | ||
| Максимальный диаметр точения | мм | Ø 300 | ||
| Главный шпиндель | Тип шпинделя | - | Механический шпиндель, ременный привод | |
| Диаметр отверстия шпинделя | мм | Ø 66 | ||
| Торец шпинделя | - | А2-6 | ||
| Максимальная скорость шпинделя | об/мин | 4 500 | ||
| Максимальный диаметр обрабатываемого прутка | мм | 51 | ||
| Мощность шпинделя | кВт | 11 | ||
| Патрон шпинделя | дюйм | 8" | ||
| Индексация шпинделя (ось с) | град. | 0,001° | ||
| Противошпиндель | Тип противошпинделя | - | электрошпиндель, прямой привод | |
| Диаметр отверстия противошпинделя | мм | 56 | ||
| Торец шпинделя | - | А2-5 | ||
| Максимальная скорость противошпинделя | об/мин | 6 000 | ||
| Максимальный диаметр обрабатываемого прутка | мм | 44 | ||
| Мощность шпинделя | кВт | 11 | ||
| Патрон шпинделя | дюйм | 6" | ||
| Индексация шпинделя (ось с) | град. | 0,001° | ||
| Перемещение противошпинделя | мм | 490 | ||
| Перемещения (по осям X, Y, Z) | Тип линейных направляющих | - | роликовые | |
| Перемещение по оси x | мм | 170+20 | ||
| Перемещение по оси y | мм | ±45 | ||
| Перемещение по оси z | мм | 550 | ||
| Быстрые перемещения по осям x/z | м/мин | 30 | ||
| Быстрые перемещения по оси y | м/мин | 30 | ||
| Револьверная голова | Тип револьверной головы | - | BMT55 | |
| Количество инструментальных позиций | шт. | 12 | ||
| Время смены инструмента | сек | 0,28 | ||
| Время полного поворота головы | сек | 0,4 | ||
| Сечение хвостовиков инструмента | мм | 25х25, Ø 40 | ||
| Мощность двигателя приводного инструмента | кВт | 4,5 | ||
| Крутящий момент приводного инструмента | Нм | 15 | ||
| Максимальная скорость приводного инструмента | об/мин | 4 000 | ||
| Точностные характеристики | Шероховатость | мм | Ra0.4÷1.6 | |
| Соосность | мм | ≤0,003 | ||
| Точность позиционирования по осям (x/z) | мм | 0,005/0,008 | ||
| Повторяемость по осям (x/z) | мм | 0,002/0,004 | ||
| Другие характеристики | Мощность двигателя насоса СОЖ | кВт | 0,48 | |
| Расход сож | м3/ч | 2,5 | ||
| Габариты станка | Длина | мм | 3 630 | |
| Ширина | мм | 1 720 | ||
| Высота | мм | 1 840 | ||
| Вес NINGBO BLIN MACHINERY BL-S205SY станка | кг | 4 550 | ||
| Система чпу | - | FANUC 0I TF | ||
