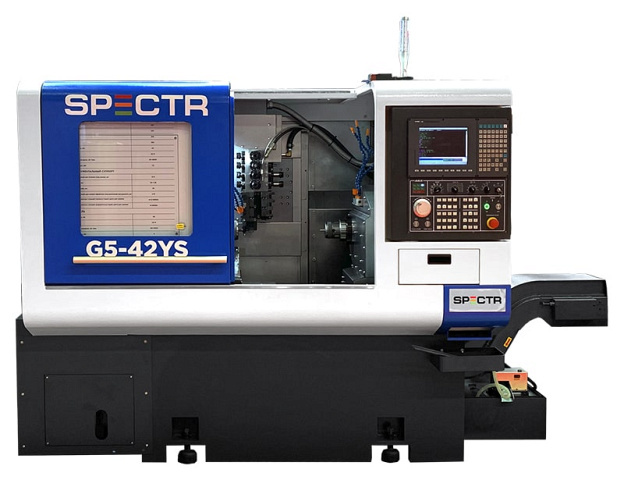

Токарно-фрезерный центр с ЧПУ SPECTR G5 - 42Y стандарт

Токарно-фрезерные центры SPECTR серии G5-Y предназначены для изготовления в автоматическом циклесложных деталей* На станке производятся сложные операции: Применяются для изготовления фитингов, всевозможных соединительных деталей для соединения и других изделий сложной конфигурации в условиях среднесерийного и крупносерийного производства. Станки нашли применение в: * Детали из стали (в т. ч. нержавеющей), меди, латуни и других материалов с диаметром обточки до 130 мм, диаметром прутка от 42 мм до 60 мм и длиной обработки до 160 мм. Область применения Изготовление фитингов и соединительных деталей:

Область применения

Применяются для изготовления фитингов, всевозможных соединительных деталей для соединения и других изделий сложной конфигурации в условиях среднесерийного и крупносерийного производства. Станки нашли применение в: Изготовление фитингов и соединительных деталей:

Схемы обработки

	Осевое сверление
	Развёртывание
	Наружное (проходное) точение
	Точение канавки
	Точение фаски
	Точение конуса
	Точение торца
	Резьбонарезание
	Расточка
	Накатка профиля

Конструктивные особенности

	Станина Рационально спроектированная станина с инструментальными суппортами. Позволяет осуществлять много осевую обработку одновременно несколькими инструментами. Наличие демпфирующих элементов из минерального камня улучшает антивибрационную стойкость и позволяет получать в процессе обработки детали с высоким классом чистоты поверхности.
	Шпиндель На станке применяется высокоточный жесткий шпиндель, специально разработанный для высокоскоростного точения, а именно до 6000 об/мин.Шпиндель имеет полноценную С-ось. Используются прецизионные подшипники класса Р4, предоставляя высокую осевую тяговую способность. Это обеспечивает повышенную точность при проведении ответственных резов.
	Тормоз шпинделя Гидравлический тормоз шпинделя способен обеспечить плавное движение по оси С - для обработки с небольшим торможением. Тормоз на шпинделе поглощает всю вибрацию при проведении сложных фрезерных работ и тем самым обеспечивает стабильную точность на всём цикле обработки детали.
	ЧПУ Syntec Стойка управленияSyntec- это полноценный административный центр, который дает возможность управлять станком без подключения к персональному компьютеру. Это полный аналог системы Fanuc. При этом данная система наиболее проста в освоении и дальнейшем управлении.
	Основной подвижный инструментальный суппорт G5-42Y Основной подвижный инструментальный суппорт G5-42Y На станке установлен подвижный инструментальный суппорт, который перемещается по линейной траверсе по осям Z*X*Y. На суппорте установлены 4 осевых и 4 радиальных приводных инструмента для фрезерования. Также блок для фиксированного инструмента, 5-ти резцов для точения и 4-х инструментов для расточки. Для сокращения цикла обработки, синхронно возможно фрезеровать, точить, сверлить и производить другие операции. Это позволяет быстро менять инструмент и уменьшать «холостое» время при обработке до 40%.
	Задний инструментальный суппорт G5-42Y Задний инструментальный суппорт предназначен как для установки расточного инструмента, так и крепления вращающегося центра для фиксации при обработке длинных заготовок и используется как задняя бабка. В линейке есть модификация станка с полноценным противошпинделем.
	Автоматическая система смазки

Комплектация

Стандартная

	Крепление заготовки Гидравлический цанговый патрон предназначен для эффективного зажима заготовок при обработке небольших деталей на высоких оборотах. Зажим-разжим управляется с помощью ножной педали. Преимуществом является то, что конструкция такого патрона обеспечивает достаточное усилие зажима даже при небольшом значении крутящего момента, фиксация детали происходит в процессе обработки.
	Уловитель готовых деталей В стандартной комплектации установлен уловитель готовых деталей. Позволяет принимать детали из зоны обработки в автоматическом цикле. Делает вес SPECTR G5 - 42Yь процесс обработки безостановочным.
	Конвейер удаления стружки В стандартной комплектации на станок устанавливается конвейер для удаления стружки, ленточного типа, который позволяет работать на станке без остановок на обслуживание и поддерживать рабочую зону станка без загромождения стружкой.

Дополнительная

	Система ЧПУ Станок может оснащаться стойками ЧПУ:

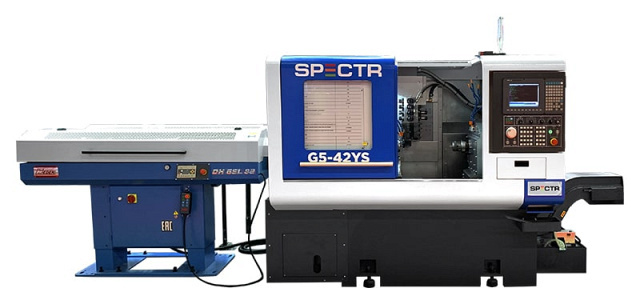

	Автоподатчик прутка Предназначен для подачи прутка непосредственно зону резания и обеспечивает работу станка в автоматическом режиме. Основные технические характеристики DH-65/65L: DH-65/65L Диаметр прутка, мм 5 - 65 Длина основного вала, мм 1200 / 1500 Высота центра вала, мм 850 - 1250 Давление, кг/см² 6 Вес, кг 250
	Маслоотделитель (сепаратор СОЖ) Маслоотделитель или сепаратор СОЖ служит для удаления плавающего масла с поверхности СОЖ диском из нержавеющей стали со специальным покрытием для налипания масла. Удаляется масло, чистая СОЖ поступает обратно в систему охлаждения. Значительно продлевается срок службы использования СОЖ.

Технические характеристики

Характеристика	Значение
ЦЕНА	8 689 434 ₽
Макс. диаметр вращения, мм	130
Макс. диаметр прутка, мм	42
Тип направляющих	Качения
Угол наклона станины, °	0
По оси X, мм	225
По оси Y, мм	385
По оси Z, мм	235
Конус	A2-5
Диаметр отверстия шпинделя, мм	42
Размер патрона, дюйм	5
Макс. диаметр прутка, мм	42
Макс. крутящий момент шпинделя, Нм	н/д
Система ЧПУ	Syntec / Fanuc / Mitsubishi / Siemens
Макс. диаметр обработки главного шпинделя, мм	130
Макс. длина обработки, мм	160
Общее кол-во инструментальных позиций, шт.	22
Число осей управления, шт.	5
Частота вращения шпинделя, об/мин	6000
Мощность двигателя главного шпинделя, кВт	7,5
Наличие противошпинделя	нет
Приводной инструмент	есть
Ось Y	есть
Тип револьверной головки	Цанга ER20
Размер державки инструмента, мм	20 х 17
Макс. диаметр расточного инструмента, мм	25
Обороты приводного инструмента, об/мин	3000
Мощность приводного инструмента, кВт	2
Тип крепления инструментальных блоков	ER
Длина, мм	2500
Ширина, мм	1900
Высота, мм	1800
Вес, кг	3600
