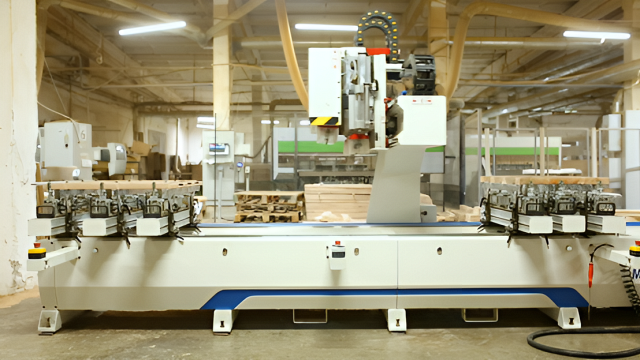

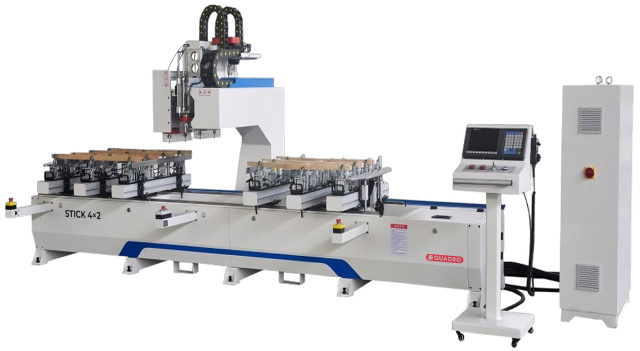

Сверлильно-пазовальный обрабатывающий центр с ЧПУ QUADRO STICK 4х2 STICK 4х2

Подходит для стульев, мягкой мебели, кроватей, лестниц, внутренней отделки помещений, а также обработка деталей сверлением и долбежкой на других деревообрабатывающих и мебельных предприятиях

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Подходит для стульев, мягкой мебели, кроватей, лестниц, внутренней отделки помещений, а также обработка деталей сверлением и долбежкой на других деревообрабатывающих и мебельных предприятиях

Получаемые изделия

СХЕМА ОБРАБОТКИ:

	Овальная продольная
	Двойная овальная продольная
	Круглая торцевая
	Овальная торцевая

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

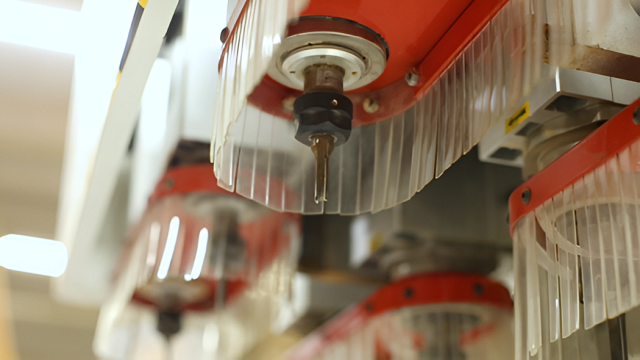

	Фрезерная голова 2х4 Обрабатывающий центр оснащён несколькими группами шпинделей - всего 4 группы. Каждая группа имеет 2 шпинделя 3,7 кВт х 2,2 кВт. Данная модификация позволяет одновременно обрабатывать сразу 4 изделия и осуществлять мнгновенную смену инструмента. Шпиндели имеют цанговые зажимы ER25 и ER20, максимальный размер хвостовика составляет 12,7 мм. Максимальная длина инструмента для обработки может достигать 100 мм. На каждой группе шпинделей установлен аспирационный кожух, который подключается к централизованной аспирации, что позволяет исключить распространение пыли во время обработки.

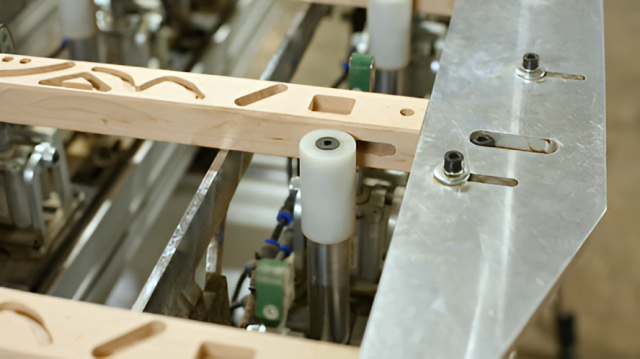

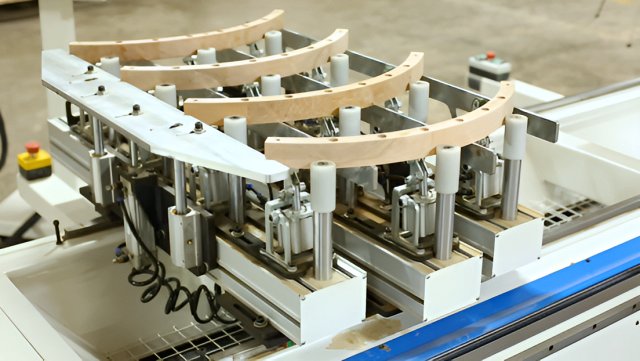

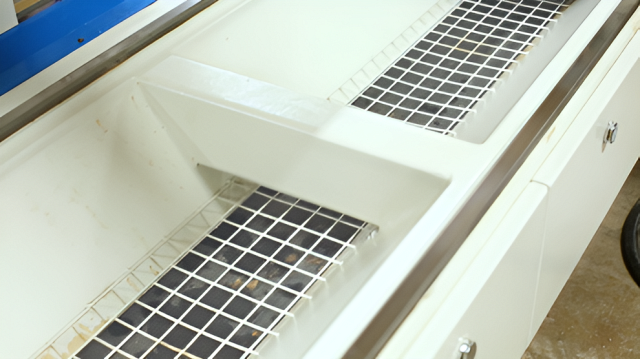

	Рабочий стол Обрабатывающий центр имеет уникальную конструкцию двойного стола - что позволяет обрабатывать небольшие изделия в маятниковом режиме, а так же крупногабаритные изделия до 3400 x 160 x 100 мм в совмещённом режиме. Для быстрой перенастройки зажимов по длине используются пневматические зажимы - это удобство для оператора и повышение производительности при обработке разных деталей.

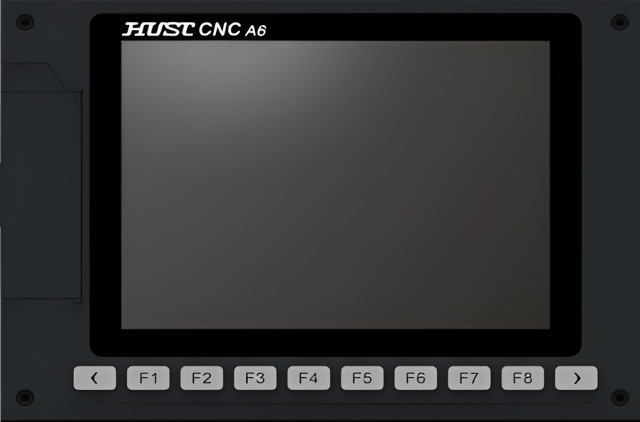

	Ситема управления станком Сервоприводы, серводвигатели и системы управления производятся на тайваньской платформе Edraw. Двигатель представляет собой абсолютный энкодер с более сильной защитой от помех. Нет необходимости возвращаться в исходное положение каждый раз при включении устройства.

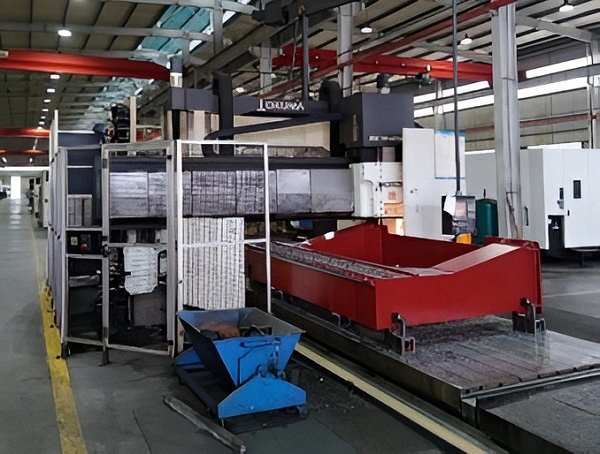

	Станина Конструкция портала с большим пролётом, позволяет обрабатывать крупногабаритные изделия до 3400 x 160 x 100 мм. Станина представляет собой сварную конструкцию из конструктивной высокопрочной листовой стали, обеспечивающая стабильную и точную работу обрабатывающего центра на максимальных скоростях перемещения. Станина и другие конструкции станка проходят термическую обработку. Это необходимо для обеспечения высокой твердости и прочности стали, а так же обеспечивает достаточную степень жесткости конструкций станка и хорошую устойчивость к статическим и динамическим нагрузкам. Структурная прочность рамы проанализирована и рассчитана Методом Конечных Элементов (МКЭ, FEM - Finite element method), что гарантирует геометрическую точность оборудования при любых нагрузках и отсутствие провисания портала даже при использовании массивного инструмента.
	Промышленный редуктор NABTESCO (Япония) Точность непрерывной обработки обеспечивается безлюфтовыми циклоидальными редукторами от мирового лидера в этой области. Применяемые редуктора, имеют увеличенные шариковые радиально-упорные подшипники, обеспечивая увеличенные радиальные и осевые нагрузки на выходной вал редуктора, а так же они обладают высокой жесткостью при крутящем моменте, что обеспечивает исключительную точность повторения и траектории даже при силовых режимах резания.
	Профильные линейные направляющие HIWIN (Тайвань) Профильные линейные направляющие специально разработанные для станкостроения, обеспечивают безукоризненную плавность хода и высокие характеристики по грузоподъемности. Четырех точечный контакт каретки и рельса, достигается четыремя рядами шариков, благодаря чему обеспечивается жесткость конструкции и способность воспринимать нагрузки во всех направлениях.
	Высокоточные ШВП ABBA LINEAR TECH (Тайвань) Перемещения по осям «Y, Z» обеспечиваются шариковинтовыми парами с предварительным натягом. Высокий базовый класс точности ШВП позволяет достигать максимальных скоростей перемещения до 80 м/мин. Компания ABBA Linear Tech Co.,LTD создана в 1999 г и является первым производителем систем линейного перемещения на Тайване. Миссия компании ABBA Linear Tech состоит в сочетании лучшего качества, долговечности эксплуатации и достижения статуса производителя линейной техники высочайшего класса.
	Косозубая рейка-шестерня APEX (Тайвань) Косозубая рейка-шестерня и планетарный редуктор по оси «X». Компания, основанная в 1987 году и начала свою деятельность с производства роботов. Зарекомендовав себя в индустрии робототехники, APEX сделала шаг вперед в области технологии высокоточных планетарных редукторов для серводвигателей, которая соответствует достижениям отрасли. Руководствуясь инновационным духом, APEX делает ставку на передовые, перспективные разработки.

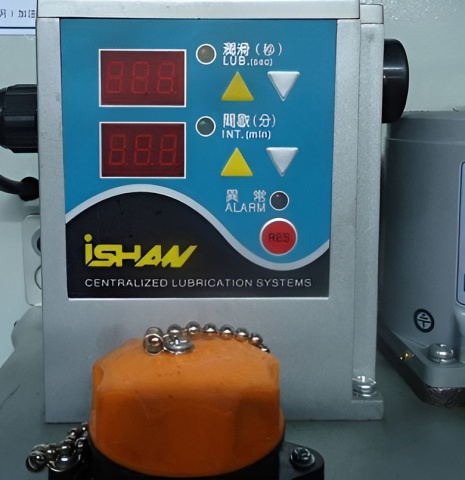

	Автоматическая система смазки Станок оснащен автоматическим смазочным насосом с направляющей рейкой и винтовым стержнем, а прецизионные детали трансмиссии автоматически и полностью смазываются через определенные промежутки времени.

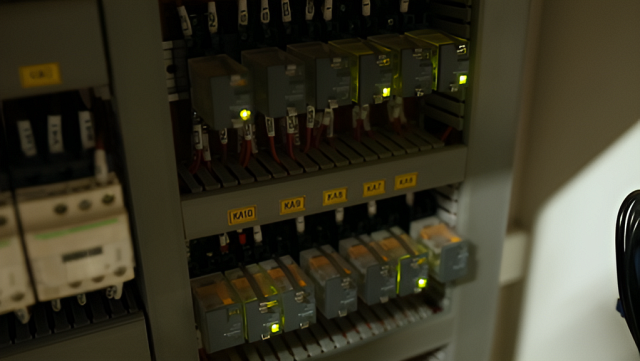

	Электроавтоматика Электрошкаф и вся проводка, а так же их маркировка, выполнены по европейским стандартам. Применяются только качественные электрокомпоненты от французского производителя Schneider Electric.

Технические характеристики
