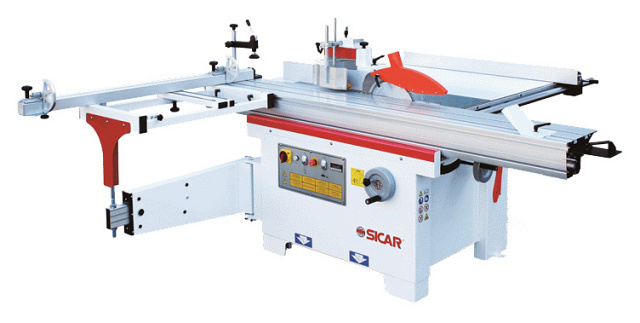

Станок пильно-фрезерный SICAR 400В (каретка 1600)

Предназначен для распиловки облицованных плит, а также фрезерных и шипорезных работ. Применяется при производстве столярных изделий, деталей и элементов корпусной мебели, мебельных фасадов и на других деревообрабатывающих и мебельных предприятиях. Область применения

Область применения

Применяется при производстве столярных изделий, деталей и элементов корпусной мебели, мебельных фасадов и на других деревообрабатывающих и мебельных предприятиях.

Схемы обработки

	Продольное профильное фрезерование
	Фрезерование шипов и проушин
	Торцевание пиломатериалов
	Форматный раскрой плитных материалов (дсп, лдсп, мдф, фанера)

Конструктивные особенности

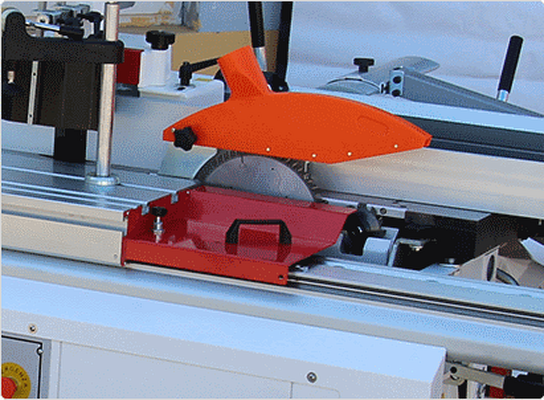

	Пильный узел Возможность продольного, поперечного и углового пиления, а также пиления с подрезной пилой облицованных плитных материалов.
	Фрезерный узел Фрезерный вал диаметром 32 мм. Четыре скорости вращения 2000 / 3100 / 4400 / 7000 об/мин дают возможность оптимально подобрать режим резания под разные задачи.
	Каретка Каретка длиной 1600 / 3200 мм обладает легким и плавным ходом и позволяет раскраивать листы ЛДСП, ДСП, MDF, фанеры, и т.д.
	Наклон пильного узла от 0 до 45° Осуществляется маховиком. Отображения угла наклона по электронному табло. Позволяет изготавливать соединения под углом и мебель по индивидуальным заказам.
	Расширительный стол Наличие расширительного стола позволяет удобно раскраивать листовой материал. Максимальная ширина распила по линейке 1170 мм.
	Параллельный упор Массивное крепление параллельного упора с регулировкой по миллиметровой шкале обеспечивает жесткость конструкции и точность пиления. Параллельный упор перемещается по усиленной цилиндрической направляющей и имеет точную подстройку.
	Поперечная линейка Имеет 2 массивных флажковых упора и возможность поворота от 0 до 45° для угловых резов. Телескопическое удлинение позволяет базировать габаритные заготовки. Поддерживающий стол, на котором закреплена поперечная линейка, имеет усиленное крепление в 3-х точках к телескопической опоре.
	Экцентриковый прижим Позволяет надежно фиксировать детали на каретке.
	Упор на каретке Передвижной упор на каретке исключает смещение заготовки при пилении.

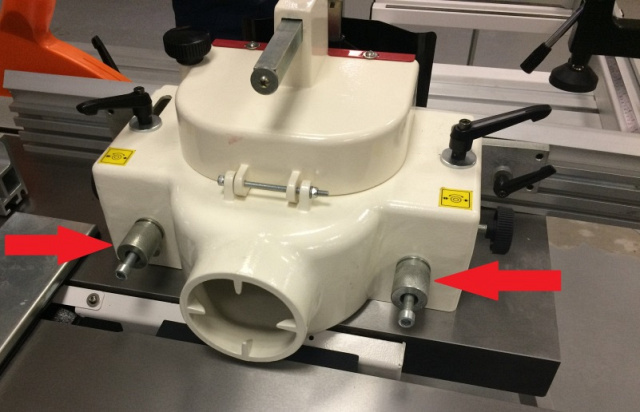

	Регулировка направляющих линеек фрезерного узла Осуществляется с помощью рукояток и необходима для регулировки глубины фрезерования. Настраивается как подающая, так и принимающая линейка.
	Маховики регулировки Регулировка подъема/опускания фрезерного шпинделя и пильного узла, а также угла наклона пильного узла осуществляется алюминиевыми маховиками.
	Прижимное устройство MORI При фрезеровании прижимает заготовку в двух плоскостях: сверху к столу и сбоку к направляющим линейкам, что обеспечивает точность обработки и безопасность оператора.
	Панель управления Простая и понятная панель управления расположена на передней части станка. Имеет кнопки:

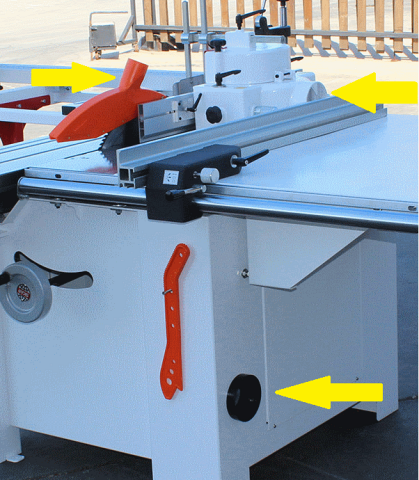

	Аспирация На станке расположены 3 патрубка для подключения аспирации.

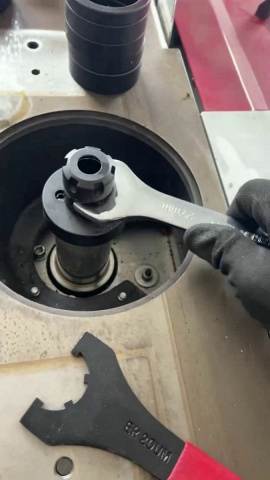

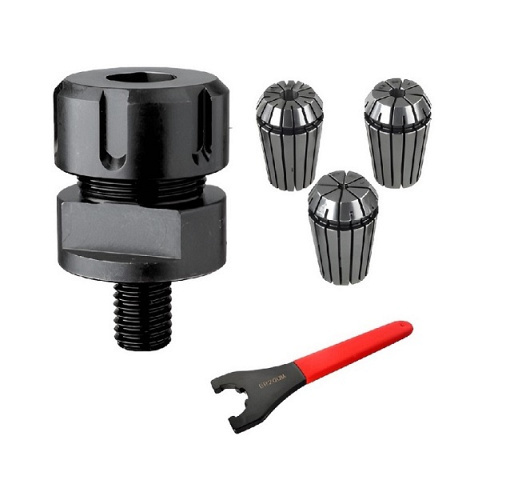

	Концевые (цанговые) фрезы Станок имеет возможность работы с цанговыми фрезами. Для этого в комплекте со станком поставляется переходник для установки концевых фрез в фрезерный шпиндель и 3 цанги ER 20 под хвостовики: 8 / 10 / 12 мм, а также ключ для затяжки цанг. Переходник вкручивается в шпиндель и позволяет использовать менее дорогие, в сравнении с насадными - концевые фрезы.

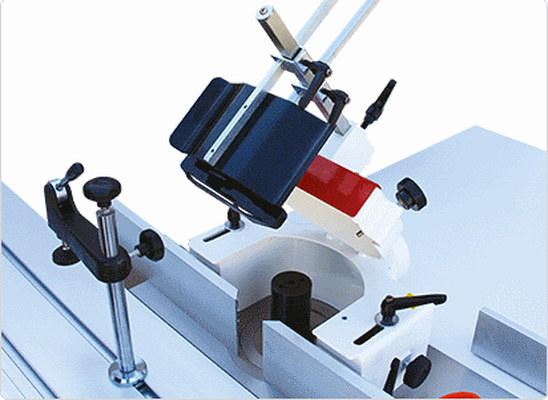

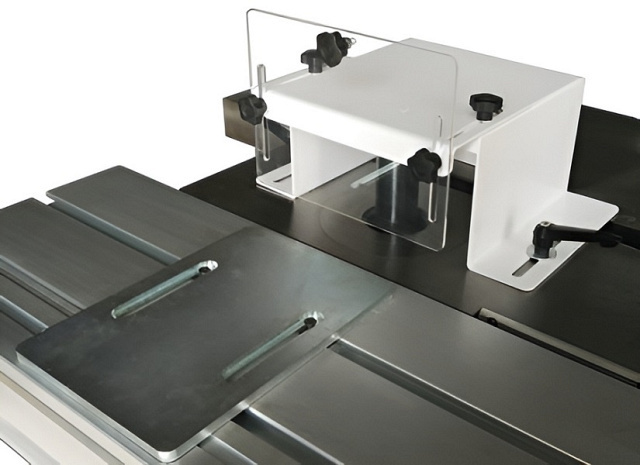

	Шипорезный комплект Состоит из: Приставка позволяет:

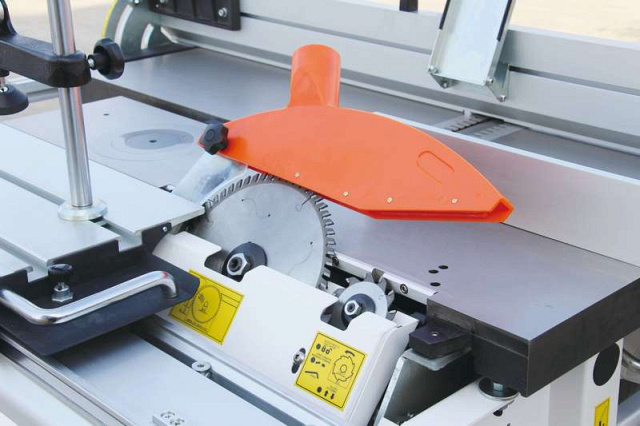

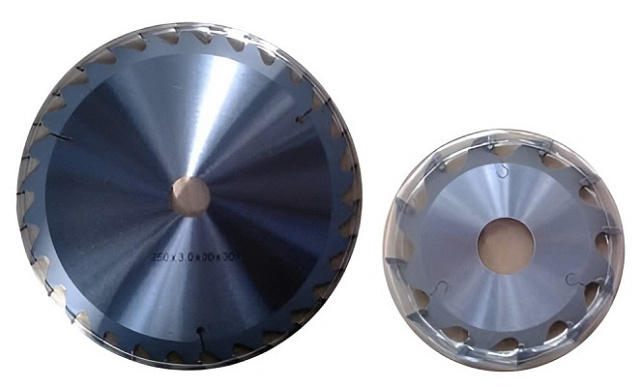

	Комплект пил В комплекте со станком поставляется 2 пильных диска: основной и подрезной пильный диск.

Технические характеристики

Характеристика	Значение
Посадочный диаметр основной пилы, мм	30
Посадочный диаметр подрезной пилы, мм	22
Размеры рабочего стола, мм	1180 х 1112
Размеры каретки, мм	1600 х 315
Ход каретки, мм	1600
Максимальная ширина распиливаемого материала по линейке, мм	1170
Частота вращения основной пилы, об/мин	4500
Частота вращения подрезной пилы, об/мин	7000
Наклон пилы, °	0 - 45
Высота пропила при 90°, мм	100
Высота пропила при 45°, мм	75
Мощность двигателя, кВт	4
Диаметр основной пилы, кВт	300
Диаметр подрезной пилы, мм	90
Количество операций, шт	2
Мощность двигателя, кВт	4
Размер рабочего стола, мм	1112 х 290
Диаметр шпинделя, мм	32
Рабочая высота шпинделя, мм	105
Частота вращения, об/мин	2000 / 3100 / 4400 / 7000
Вертикальный ход шпинделя, об/мин	115
Максимальный диаметр инструмента, мм	180
Ширина фугования, мм	-
Длина, мм	1600
Ширина, мм	1800
Высота, мм	875
Вес SICAR 400, кг	370
