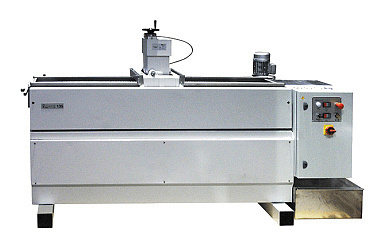

Станок для заточки ножей Ilmetech i12 PA215

Станок рекомендуется для лесопильных производств, мебельных и столярных комбинатов, где применяются дисковые пилы диаметром от 60 до 2150 мм с прямой, скошенной, трапециевидной или комбинированной формой зубьев.

• деревообработка (столярные, домостроительные, лесопильные и мебельные производства);
• изготовление шпона, МДФ, ДСП и ОСБ плит;
• брикетирование древесной стружки изготовление пеллет;
• изготовление бумаги (бумажно-целлюлозная промышленность);
• утилизация древесных и прочих отходов (пластмассы, стекла и т.д.);
• форматная резка бумаги (типографии и рекламные агентства и т.п.)

Также станок необходим для сервисных центров занимающихся заточкой дереворежущего инструмента. Жесткая литая станина позволит добиться высокой точности заточки ножа.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

СХЕМА ОБРАБОТКИ:

	Заточка строгальных ножей
	Заточка строгальных ножей

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

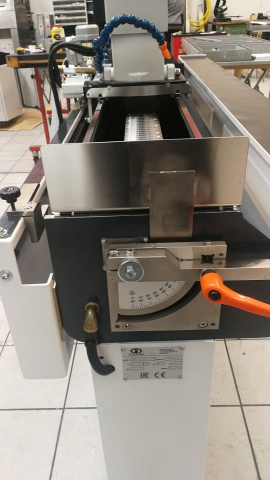

	Надежная массивная станина Надежная массивная станина обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента. Ванна станка выполнена из нержавеющей стали. Направляющие, по которым перемещается каретка, являются литыми с системой натяжения направляющей ленты.
	Электромагнитная плита Электромагнитная плита выполнена из высококачественной стали и оснащена точными установочными упорами для фиксации ножей. Плита является 2-х сторонней: с одной стороны механическая плита – для заточки строгальных ножей пакетом (по 4 шт.);с другой стороны электромагнитная плита - для заточки промышленных ножей и плоскошлифовальных работ. Установочные упоры имеют регулировку по вылету ножа в зависимости от его ширины. Конструкция плиты предусматривает установку нескольких ножей по длине. Суммарная длина ножей не должна превышать длину плиты.

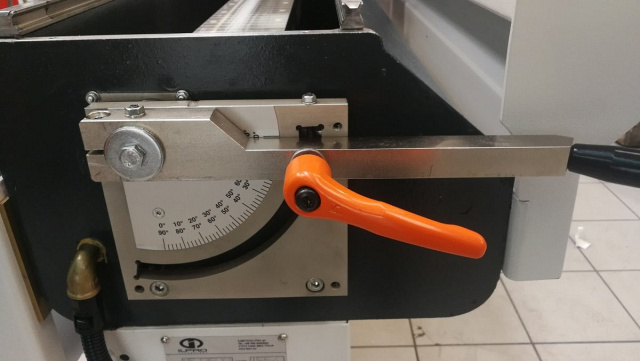

	Угол затачиваемых ножей Угол затачиваемых ножей устанавливается по градуированной шкале и регулируется в диапазоне 0 – 90°. Поворот электромагнитной плиты осуществляется при помощи рукоятки – это значительно экономит время настройки станка перед заточкой и, как следствие, увеличивает производительность станка.

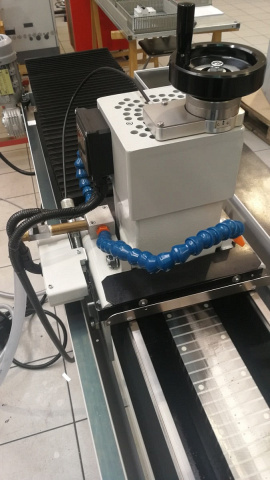

	Каретка с заточным узлом Каретка с заточным узлом перемещается в автоматическом режиме за счет электропривода и плоскоременной передачи. Благодаря этому обеспечивается плавность перемещения заточного узла и процесса заточки, а также исключается влияние человеческого фактора. Ход стола регулируется при помощи передвижных фиксаторов – это значительно экономит время заточки и увеличивает производительность станка.
	Автоматическая настройка съема Станок оснащен механизмом регулировки величины опускания заточного круга – автоматический съем. Принцип работы данного механизма заключается в самостоятельном опускании заточного круга на установленную по шкале величину после каждого цикла. Минимальная величина съема: 0,005 мм – при механической регулировке – стандарт;0,0025 мм – при помощи шагового двигателя – опция.
	Система подачи СОЖ Охлаждающая жидкость подается одновременно с 2-х сторон (справа и слева от заточного круга, благодаря чему в зоне заточки образуется масляный туман, который охлаждает ножи и заточной круг на протяжении всего рабочего процесса. Система подачи СОЖ позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника.
	Замена заточного круга Замена заточного круга является наиболее удобной для оператора-заточника, так как не требуется приложение усилий для его снятия/установки, что исключает возможность травматизма. Для замены заточного круга требуется поднять заточной круг в крайнее верхнее положение и ослабить гайку, которая фиксирует заточной узел. Затем наклонить заточной узел до упора, после чего, при помощи 2-х шестигранных ключей отвернуть планшайбу, фиксирующую заточной круг. Время, необходимое для замены круга составляет не более 2-х минут.
	Бак для СОЖ Бак для СОЖ выполнен из нержавеющей стали, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость. Емкость бака около 40 литров.

КОМПЛЕКТАЦИЯ:

Дополнительная

Специальная механическая плита Специальная механическая плита за счет своей конструкции позволяет фиксировать плоские строгальные ножи и затачивать их пакетом (по 4 шт.). Плита на станке устанавливается вместо магнитной плиты.

Плита для ножей типа TERSA, CENTROLOCK, VARIPLAN и т.д. За счет своей конструкции позволяет фиксировать данные ножи и затачивать их по задней грани. Благодаря чему станок позволяет затачивать практически любые виды ножей. Плита на станке устанавливается вместо магнитной плиты и может быть как односторонней, так и 2-х сторонней, либо для заточки сразу 4-х ножей одного вида, либо 2 вида по 4 ножа или 4 вида по 2 ножа (указывается при заказе).

Технические характеристики
