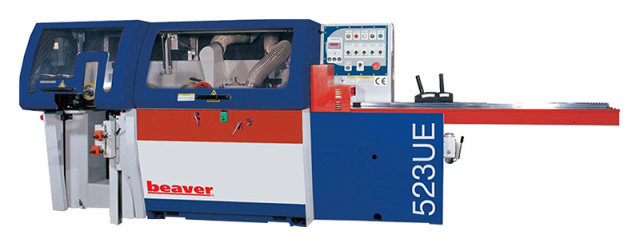

Станок четырехсторонний продольно-фрезерный Beaver 523UE

Предназначен для четырехсторонней плоскостной и профильной обработки заготовок за один проход с целью получения изделий точной геометрической формы. Профильные работы могут выполняться боковыми, верхним и универсальным шпинделем. Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, производству погонажных изделий, деталей для стандартного домостроения и другие деревообрабатывающие производства. Станок легкого класса с универсальными возможностями. Область применения Получаемые изделия

Область применения

Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, производству погонажных изделий, деталей для стандартного домостроения и другие деревообрабатывающие производства. Станок легкого класса с универсальными возможностями. Получаемые изделия

Схемы обработки

Конструктивные особенности

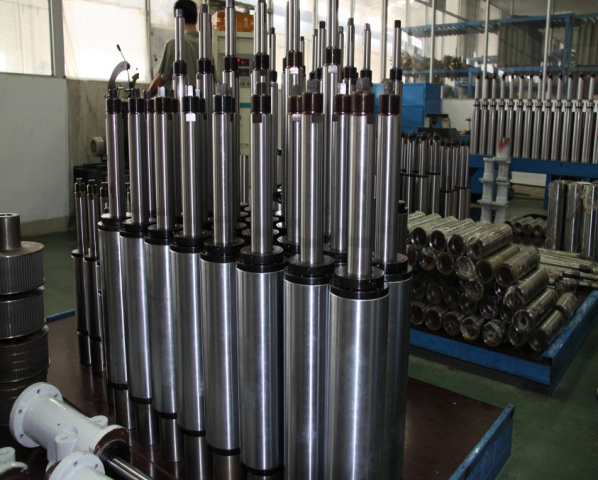

	Шпиндели Высокоточные, динамически сбалансированные шпиндели изготавливаются из термически обработанной стали. Все шпиндели проходят прецизионную обработку и контроль, что позволяет достигать безупречного качества строгания. Перед установкой на станок все шпиндели станка обкатываются в течение нескольких часов.
	Подшипники Шпиндели собраны с применением высокоточных подшипников извес Beaver 523UEтной фирмы SKF (Европа) и не требуют смазки в процессе эксплуатации.
	Станина На всех четырехсторонних станках Beaver используется самый современный - комбинированный тип станины. Сама станина сварная, коробчатой формы, которая обрабатывается на японских металлообратывающих центрах с ЧПУ. Шпиндельные узлы, основной и подающий стол, редукторы и другие узлы, гасящие вибрацию изготовлены при помощи литья.
	Универсальный шпиндель Станок оснащен 5-м универсальным шпинделем. Классический универсальный шпиндель с возможностью поворота 360°, что значительно расширяет производственный потенциал станка.
	Хромированный стол Подающий и рабочий столы прошли специальную термическую обработку для достижения максимальной прочности и покрыты толстым слоем твердого хрома (0,3 мм) для достижения повышенной износоустойчивости. Полированная поверхность стола уменьшает трение заготовки о стол и снижает усилие на привод подачи.
	Панель управления Настройка всех шпинделей легко и удобно производится с передней панели станка, не открывая защитного ограждения. Отсчет размеров настройки производится по цифровым индикаторам с точностью 0,01 мм.
	Удобная настройка Настройка боковой направляющей линейки и подающего стола легко производится посредством рычагов быстрой настройки с надежной фиксацией рукоятками зажима.
	Боковая линейка На первый горизонтальный шпиндель устанавливается пазовая фреза и специальная линейка. Это позволяет формировать на заготовке сразу две базовых поверхности, что значительно повышает точность и качество обработки. Также благодаря этому можно убирать легкую кривизну заготовок, получая изделие точной геометрической формы.
	Система подачи Приводные верхние рифленые ролики на входе позволяют обрабатывать массивные заготовки, обеспечивая высокоточную и надежную подачу заготовок.
	Управление прижимами Три независимых пневматических регулятора, управляющие прижимом трех независимых групп подающих роликов, обеспечивают безупречное позиционирование заготовки в процессе обработки в каждой зоне. Снижается время на переналадку станка, повышается производительность, в отличие от пружин, пневматика – стабильный и постоянный прижим заготовок на протяжении всего времени работы станка.
	Конструкция станка Шпиндели станка оснащены отдельными двигателями, диаметр режущего инструмента 180 мм, ест осевая регулировка вертикальных шпинделей. Это позволяет выполнять профильные работы по большинству типу погонажных изделий.
	Электрокомпоненты При изготовлении станка используется одна из самых надежных в мире электрокомпонентов SCHNEIDER Electric.
	Смазка рабочего стола Имеется отдельная система подачи смазки на рабочий стол, что исключает налипание смолы на столе и значительно снижает усилие на механизм подачи.
	Прижимная траверса Прижимная балка станка изготовлена из массивного профиля, к которому крепятся верхние агрегаты системы подачи заготовок. Подобная конструкция предусматривает стабильную работу и надежность даже при больших нагрузках.
	Автоматический конвейер (ОПЦИЯ) По желанию заказчика станок может быть оснащен автоматическим устройством для подачи заготовок.

Технические характеристики

Характеристика	Значение
Количество шпинделей, шт.	5
Макс. сечение заготовки, мм	230 х 120
Скорость подачи, м/мин	6 / 12
Диаметр шпинделей, мм	40
Частота вращения шпинделей, об/мин	6000
Производимые изделия	мебельный щит / столярно-строительные изделия / клееный брус / клееный щит / погонажные изделия / детали для стандартного домостроения
Джоинтер для прямых ножей	нет
Джоинтер для профильных ножей	нет
Контропоры	нет
Возможность установки пил	нет
Шпиндель №1, кВт	4 (1-го нижнего)
Шпиндель №2, кВт	4 (правого)
Шпиндель №3, кВт	4 (левого)
Шпиндель №4, кВт	5,5 (1-го верхнего)
Шпиндель №5, кВт	4 (Универсального)
Мощность двигателя подачи, кВт	2,4
Мощность двигателя подъема траверсы, кВт	0,37
Общая установленная мощность, кВт	24,27
Шпиндель №1, мм	110 - 145 (1-го нижнего)
Шпиндель №2, мм	110 - 180 (правого)
Шпиндель №3, мм	110 - 180 (левого)
Шпиндель №4, мм	110 - 180 (1-го верхнего)
Шпиндель №5, мм	110 - 180 (универсального)
Ширина, мм	25 - 230
Толщина, мм	8 - 120
Длина, мм	4245
Ширина, мм	1500
Высота, мм	1710
Вес, кг	2400
