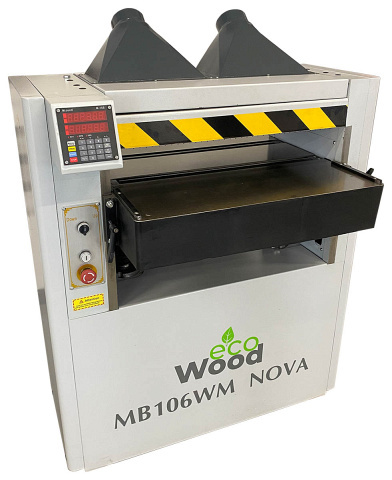

Рейсмусовый станок со спиральным валом и электроподъемом стола EcoWood МВ 104WМ Nova
(голосов 333 / просмотров 500)
8 495 646 13 16
sales@dvt-spb.ru
Расчет доставки
Производитель: EcoWood
Предназначены для продольного одностороннего строгания в размер по толщине плоских заготовок из древесины.
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, производству мебели и другие деревообрабатывающие производства.
Область применения
Область применения
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, производству мебели и другие деревообрабатывающие производства.Схемы обработки
.jpg "EcoWood Рейсмусование с автоподачей") | Рейсмусование с автоподачей |
Конструктивные особенности

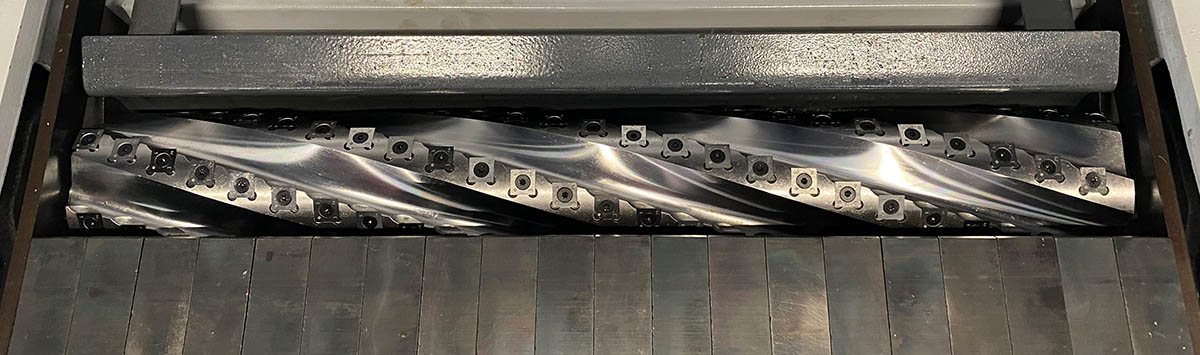

 | Спиральный ножевой вал Ножевые пластины расположены по спирали. Это обеспечивает плавный вход ножей в заготовку и исключает ее подрывы, что повышает качество обработанной поверхности. Вал имеет 6 спиралей твердосплавных пластин. |

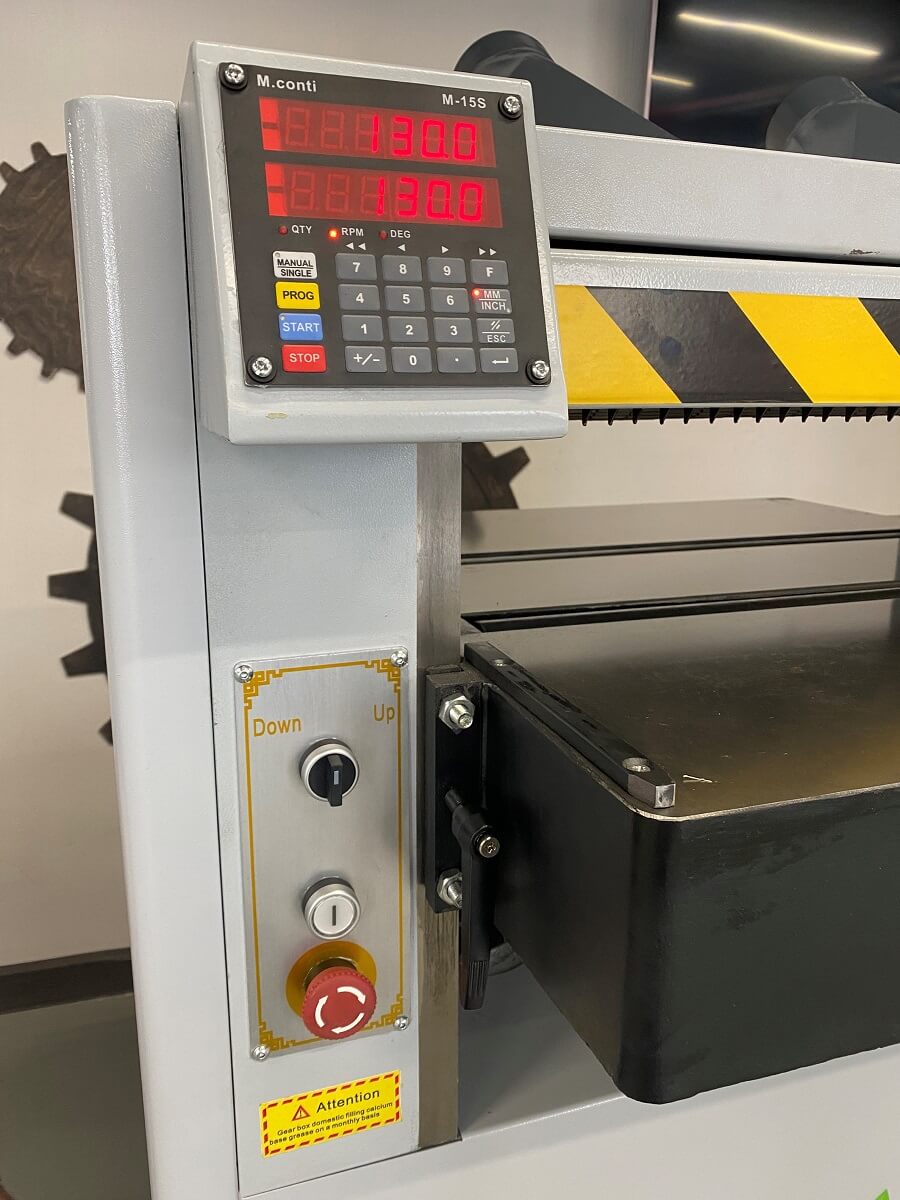

 | Пульт управления Удобный пульт управления с программатором, кнопками включения/выключения, электроподъема/опускания стола, и электронной индикацией положения стола. Программатор позволяет автоматически выставить толщину обработки с точностью до 0,1 мм. |

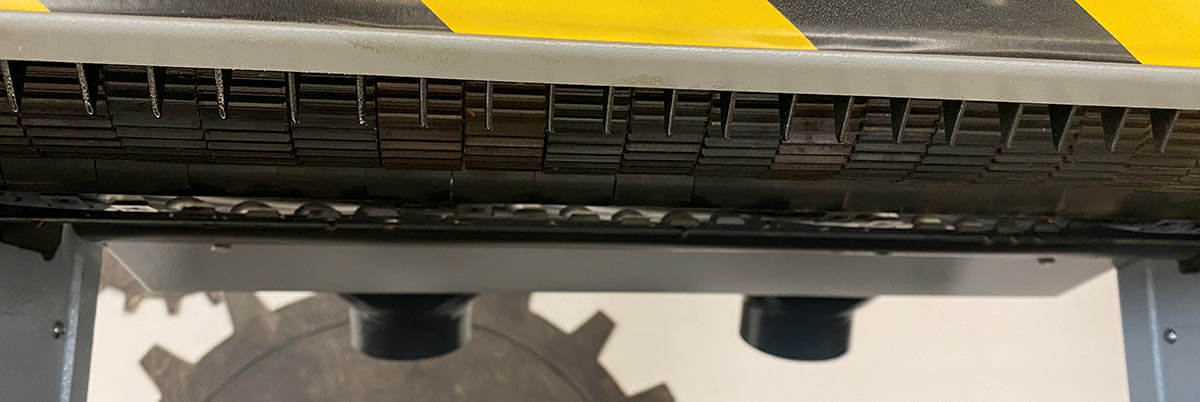

 | Секционный вал Подающий вал выполнен секционным, что позволяет одновременно подавать заготовки, имеющие разную толщину. За счет этого производительность увеличивается в несколько раз. Когтевая защита предотвращает обратный выброс заготовки. |

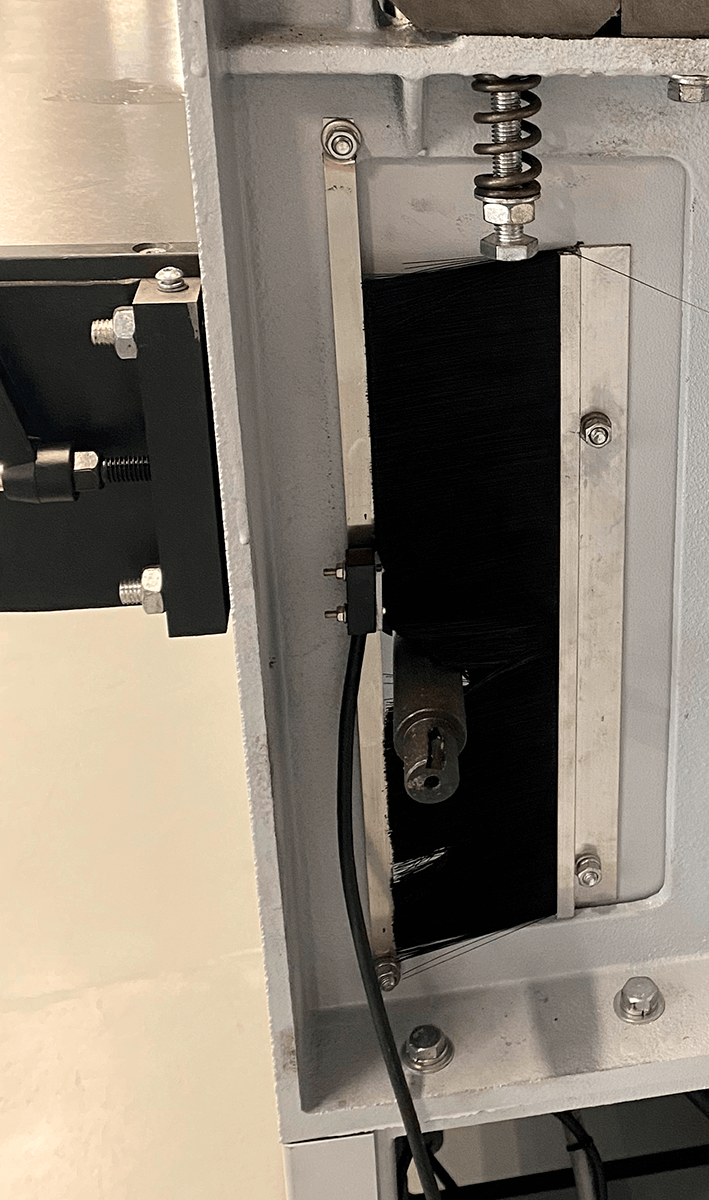

 | Система измерения положения стола Измерение положения стола с помо-щью магнитной линейки и датчика индуктивности. Данная система фиксирует именно фактическое перемещение стола и является самым точным методом измерения. Датчик и магнитная лента находятся внутри станка за крышкой, что исключает попадание на датчик и ленту пыли и опилок. Подъем/опускание стола может осуществляться вручную с помощью маховика. |

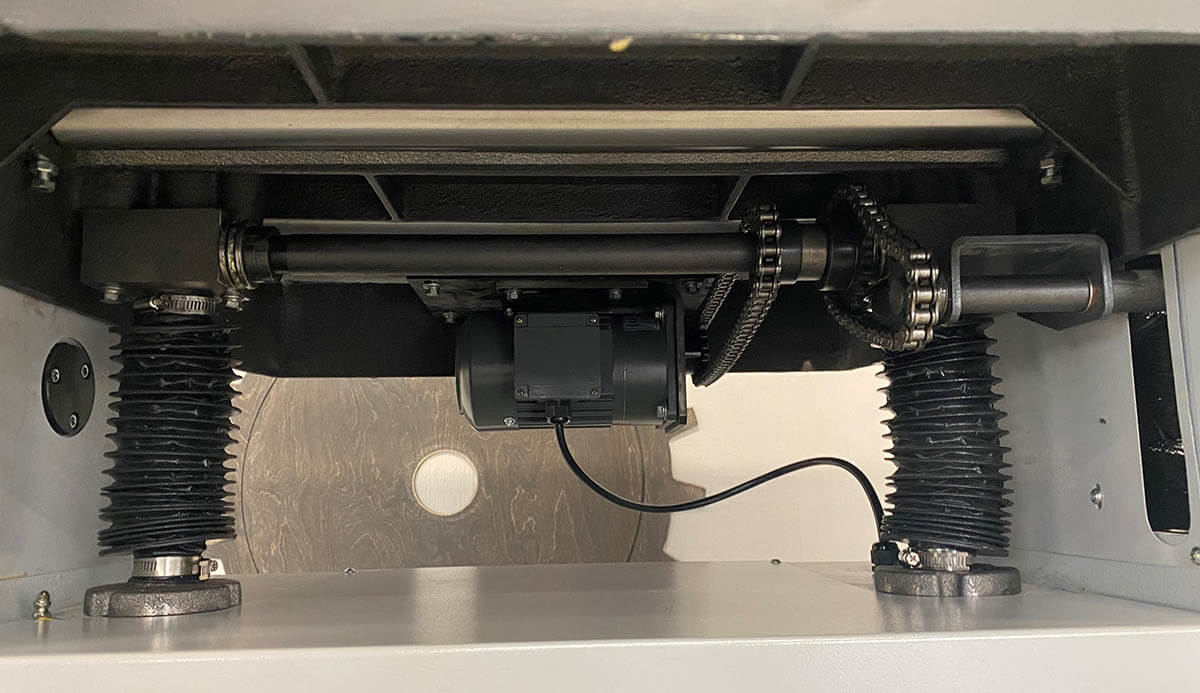

 | Рабочий стол Рабочий стол – чугунный литой. Зафиксирован на 2-х опорах. От попадания пыли и грязи опоры закрыты кожухами. Перемещение стола по высоте осуществляется от отдельного двигателя, расположенного под столом посредством цепи. |

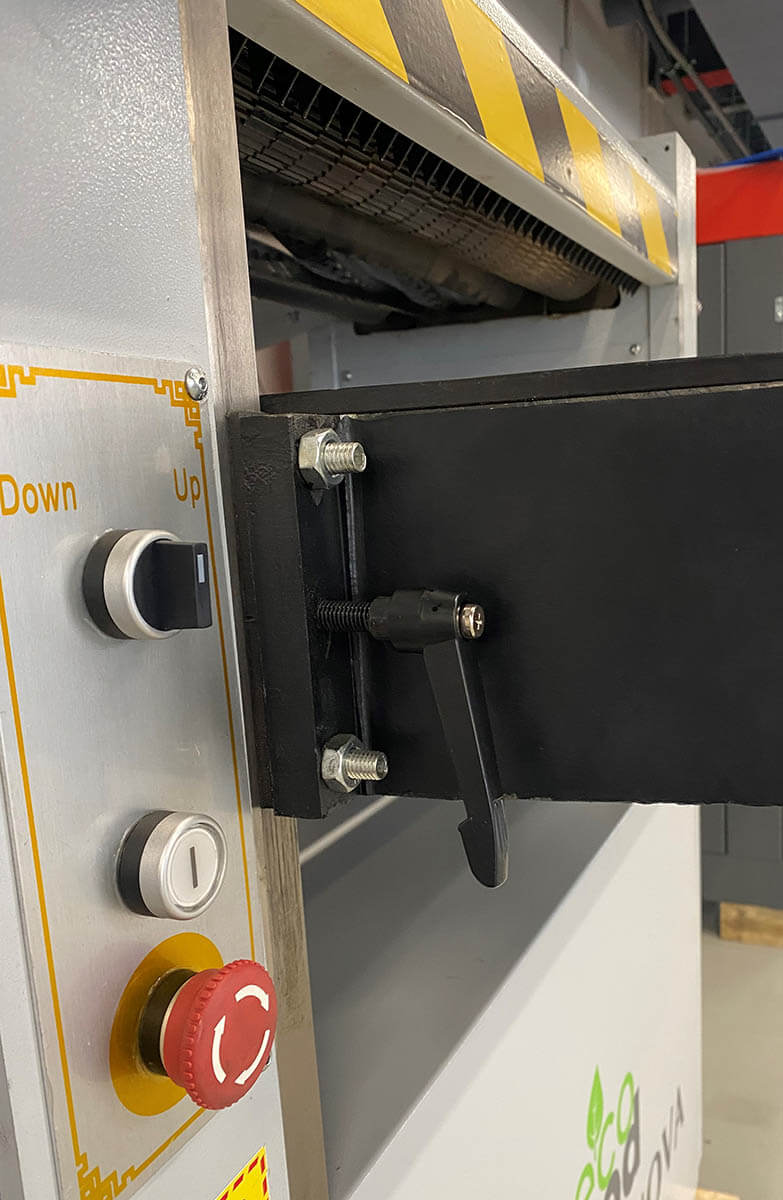

 | Направляющие стола Стол перемещается в 4-х направляющих, что исключает его перекос. Жесткая фиксация стола осуществляется с помощью рукояток. |

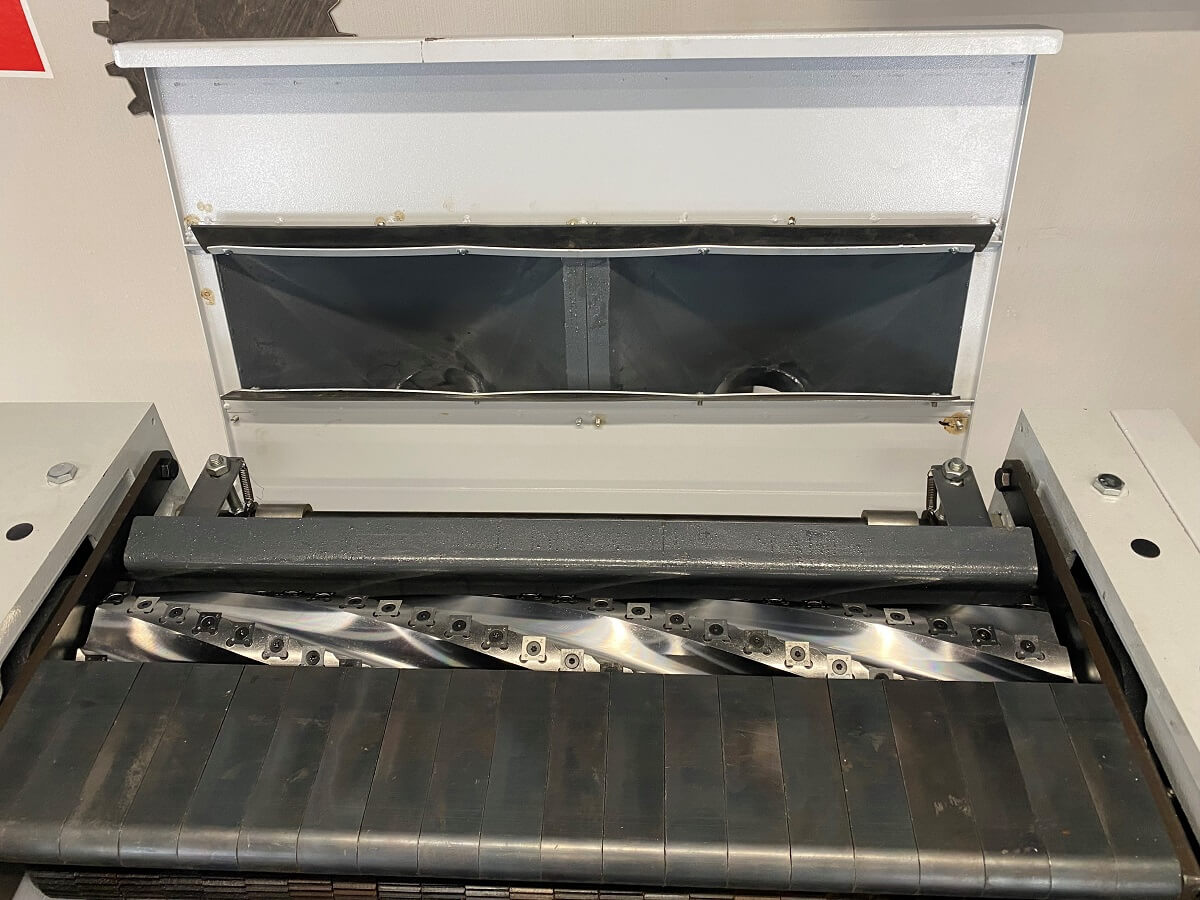

 | Верхняя крышка Откидная система верхней крышки и секционных прижимов обеспечивает легкий доступ к ножевому валу (например, при замене или повороте ножей). |

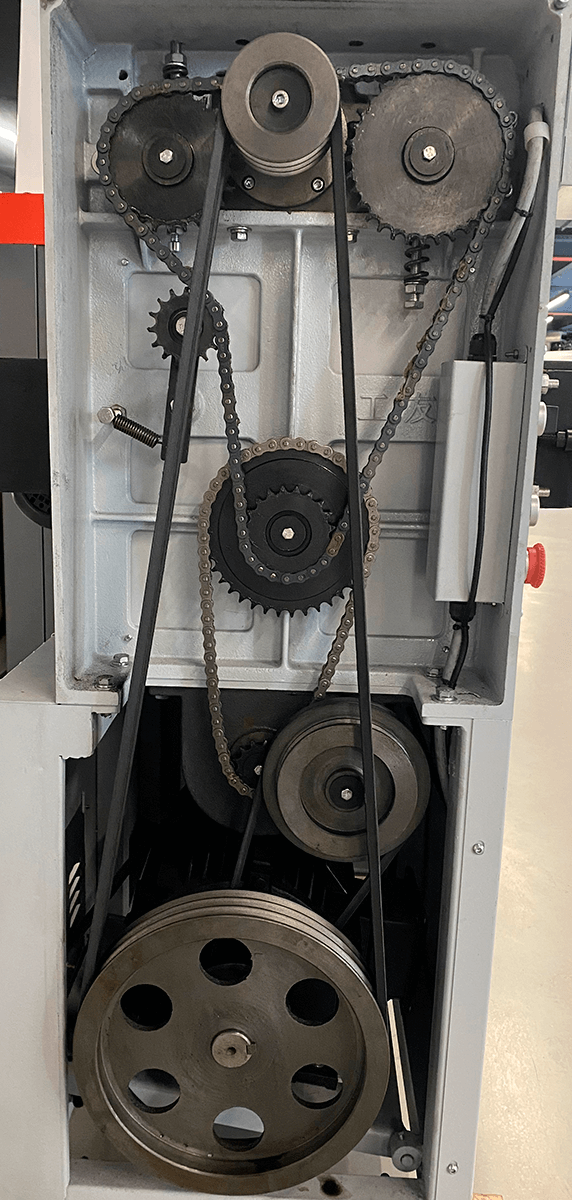

 | Система подачи Привод роликов подачи осуществляется через цепную и шестеренчатую передачу. Надежный привод ножевого вала и роликов подачи от главного эл.двигателя через 3 клиновых ремня. Модель EcoWood МВ 1010WM Nova и МВ 1013WM Nova с приводом вальцов подачи от отдельного электродвигателя! |

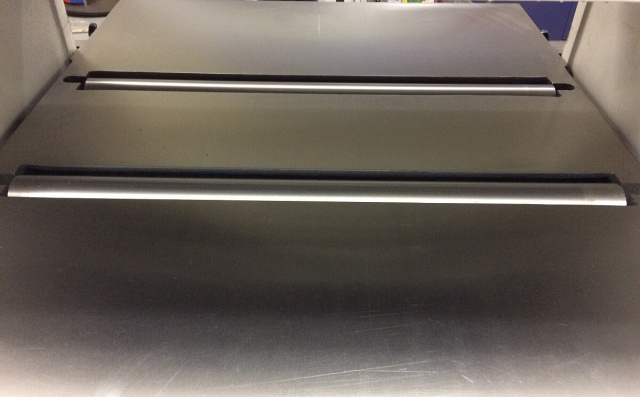

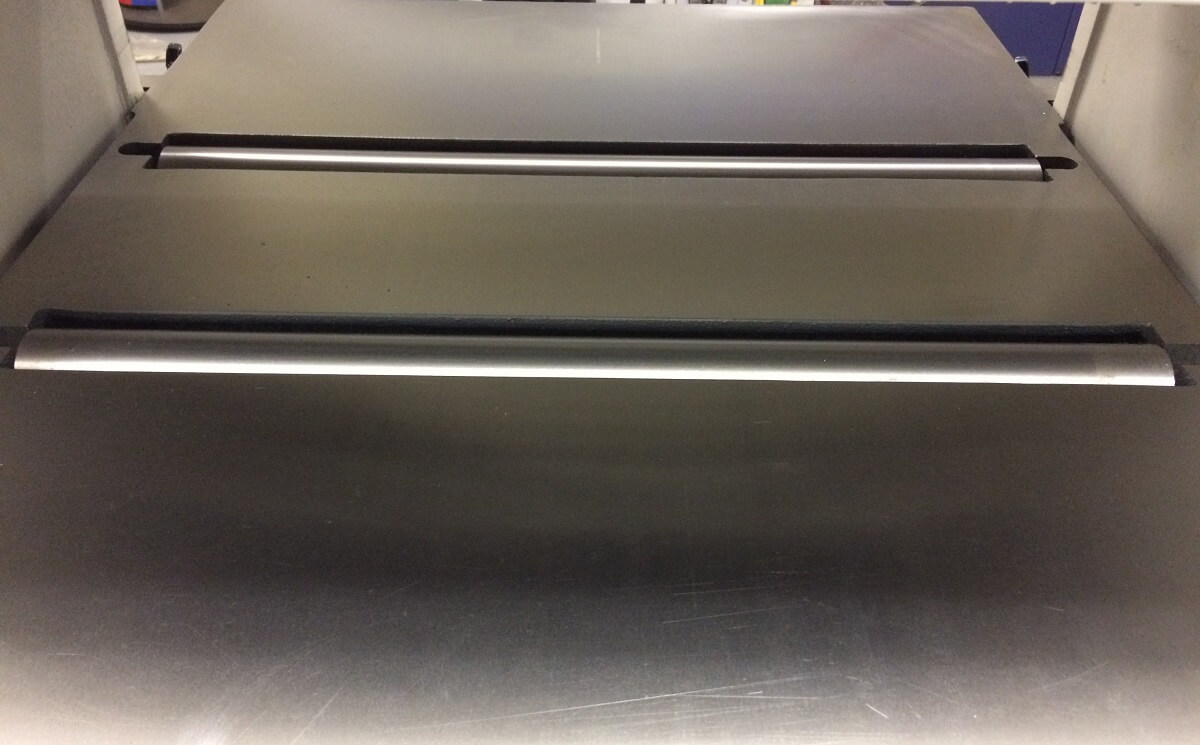

 | Ролики в столе На рабочем столе расположены два ролика, обеспечивающие лучшее скольжение заготовки. В зависимости от типа обрабатываемого материала ролики могут быть настроены на нужный вылет из стола. |

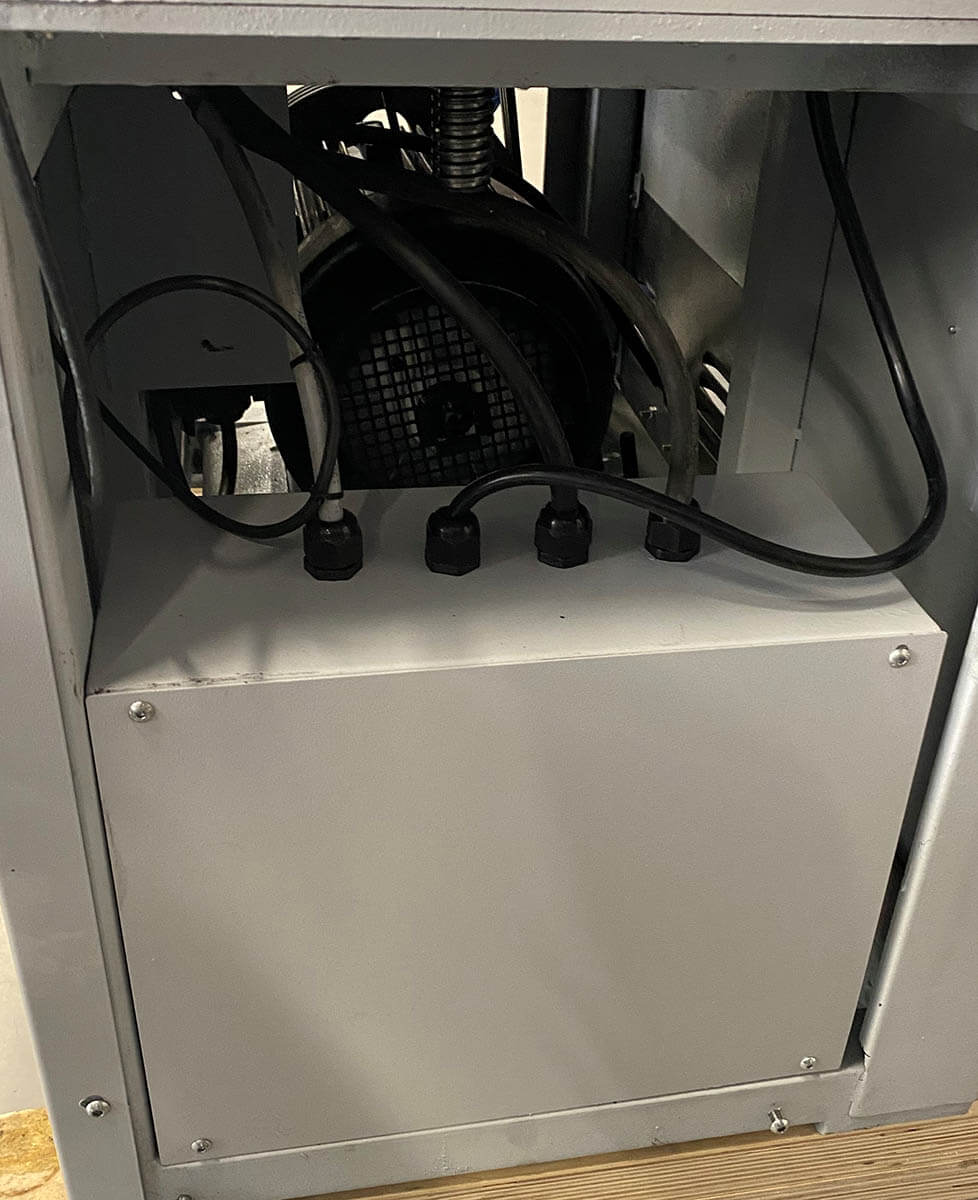

 | Электрошкаф Расположен в боковой части станка, в моторном отсеке и изолирован от попадания пыли и грязи. |

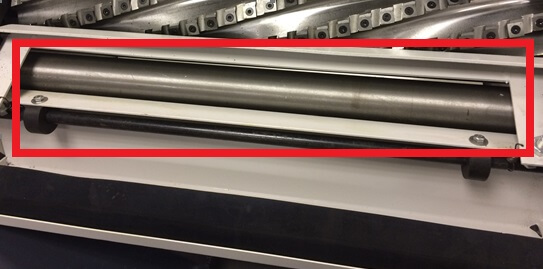

 | Принимающий вал На выходе заготовку принимает гладкий стальной приводной валец. Модели EcoWood МВ 108WM Nova, МВ 1010WM Nova, MB 1013WM Nova с 2-мя гладкими принимающими вальцами на выходе! |

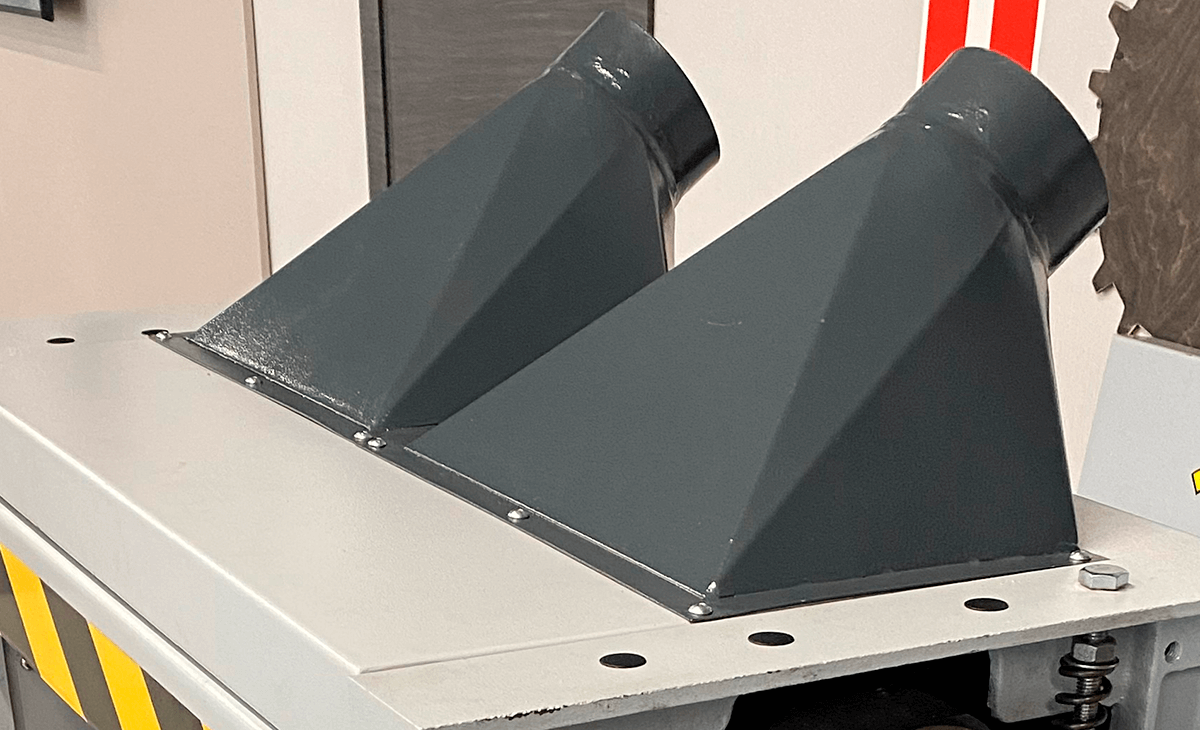

 | Аспирация Выброс стружки осуществляется через круглую эксгаустерную воронку. |

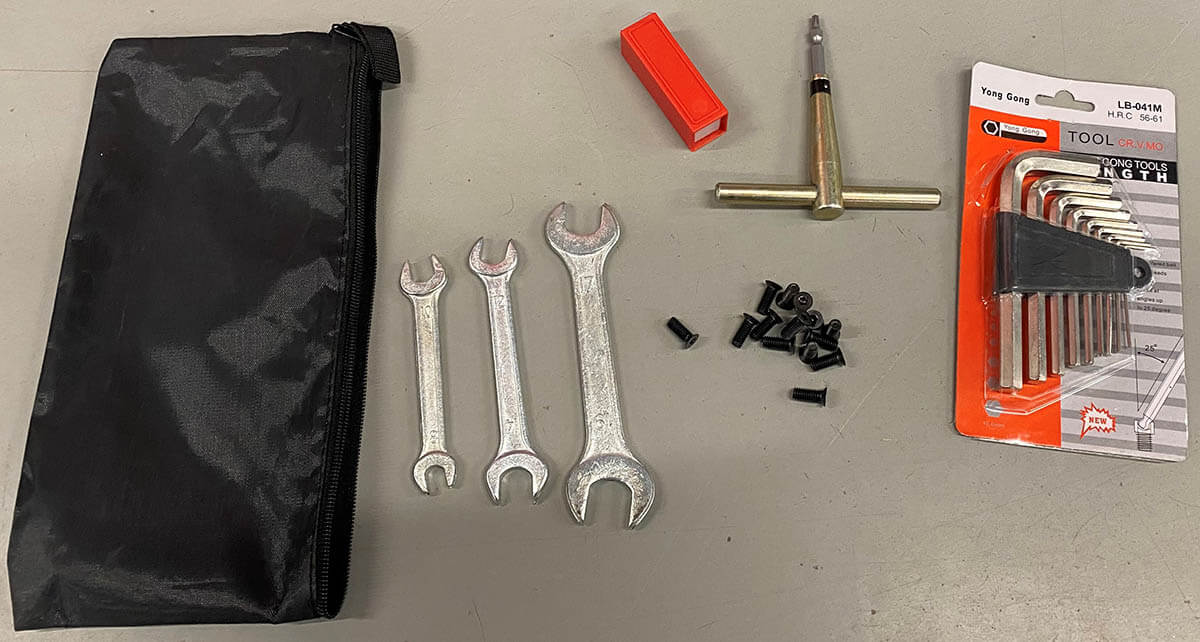

 | Комплект поставки В комплекте со станком набор ключей, винты и ключ для замены твердосплавных пластин. |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Размеры рабочего стола, мм | 400 x 800 |
| Разнотолщинность при обработке нескольких заготовок, мм | 3 |
| Ширина обработки, мм | 400 |
| Толщина обработки, мм | 8 - 220 |
| Мин. длина обработки, мм | 220 |
| Макс. толщина снимаемого слоя, мм | 5 |
| Количество ножей, шт | 100 |
| Скорость подачи заготовки, м/мин | 8 / 12 |
| Диаметр ножевого вала, мм | 100 |
| Мощность ножевого вала, кВт | 4 |
| Мощность подачи, кВт | от ножевого вала |
| Мощность привода подъема / опускания рабочего стола, кВт | 0,18 |
| Количество роликов на столе, шт. | 2 |
| Установленная мощность, кВт | 4,18 |
| Частота вращения ножевого вала, об/мин | 5000 |
| Диаметр патрубка аспирации, мм | 100 |
| Количество электродвигателей, шт. | 2 |
| Кол-во обрабатываемых сторон | 1 |
| Тип ножевого вала | спиральный (кукуруза) |
| Длина, мм | 790 |
| Ширина, мм | 800 |
| Высота, мм | 1290 |
| Вес EcoWood, кг | 360 |
Способы получения товара в г.
Рейсмусовый станок со спиральным валом и электроподъемом стола EcoWood МВ 104WМ Nova с доставкой в г. подробные условия и стоимость
Вас также могут заинтересовать
- Код товара: 106589
- Код товара: 106643
Рейсмусовый станок с программатором EcoWood МВ 1010М Nova
На складе: 2 шт. - Код товара: 106582
- Код товара: 106629

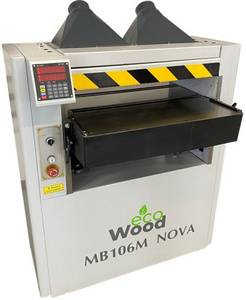

Рейсмусовый станок с программатором EcoWood МВ 106М Nova
