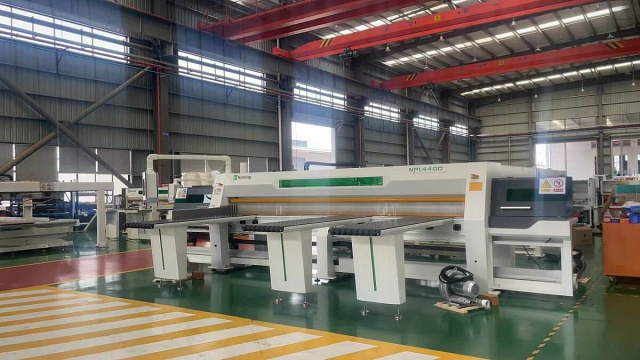

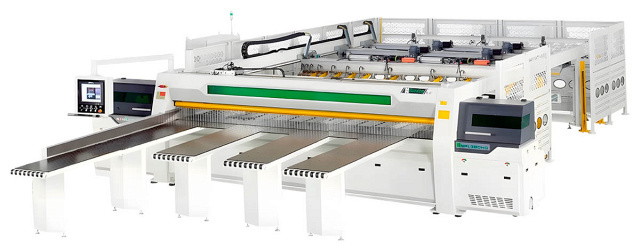

Раскроечный центр Nanxing NPL 440D

Раскроечный центр с ЧПУ Nanxing NPL 440D используется в условиях крупносерийного и массового производства для изготовления корпусной мебели.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Раскроечный центр с ЧПУ Nanxing NPL 440D используется в условиях крупносерийного и массового производства для изготовления корпусной мебели.

Производство мебели

Производство панелей, щитов и плит

* Изготовление деталей любой сложности по чертежам заказчика

СХЕМА ОБРАБОТКИ:

	Раскрой одного листа
	Раскрой пачкой до 5 листов
	Вылет пилы

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	Станина При проектировании конструкции станины применяются самые современные методы компьютерного моделирования для точного расчета нагрузок, действующих на станину в процессе работы. Такой метод позволяет инженерам заложить в конструкцию как минимум 2-хкратный запас прочности. Благодаря большой массе толстостенного стального проката, из которого изготовлена станина и роботизированной сварке, станок обладает не только необходимой виброустойчивостью, но и значительной жесткостью. Каждая станина проходит полный технологический цикл производства, включающий в себя отжиг для снятия внутренних напряжений в сварных швах и обработку на высокоточных обрабатывающих центрах с ЧПУ.
	Сборочная линия Процесс сборки является заключительным и крайне важным этапом. Высококлассные инженеры сборочных участков Nanxing отвечают каждый за свою операцию. Таким образом, завод гарантирует стандартно высокое качество произведенных машин.
	Контроль качества Завод Nanxing, один из немногих в Китае, имеет собственную лабораторию для контроля качества выпускаемого оборудования. Данная лаборатория имеет систему поддержания постоянной температуры и влажности, оснащена самым современным высокоточным измерительным оборудованием производства Zeiss (Германия) и Aberlink (Великобритания).
	Столы с воздушным поддувом Максимальная толщина пачки материала – 7 листов 16 мм. Для удобства перемещения материала основной стол оснащен системой воздушного поддува, как и передние загрузочные столы. Поверхность столов изготовлена их жестких, износостойких плит для более длительного срока службы. Каждый стол имеет отдельный подвод сжатого воздуха от вентилятора мощностью 2,2 кВт и производительностью 5,2 м3/мин.

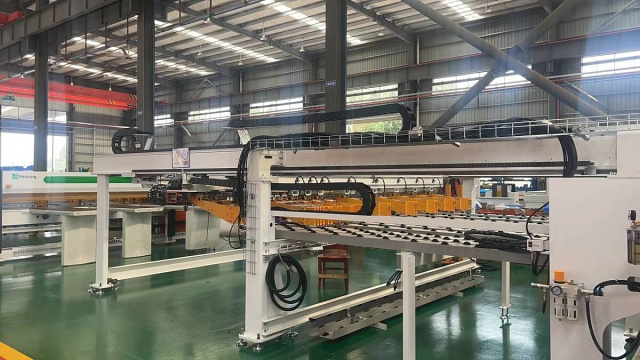

	Задняя автоматическая загрузка Приводной загрузочный рольганг может быть расположен как слева, так и справа станка. Также возможна торцевая загрузка материала (оговаривается при заказе и является опцией). Максимальная высота штабеля до 1200 мм (при использовании приямка) Задний сталкиватель работает с материалом не тоньше 8 мм.
	Боковой выравниватель При пилении узких полос два независимых ролика надежно прижмут материал к основной линейке с обеих сторон от линии резания, гарантируя необходимую геометрию раскроя.
	Прижимная балка Высота раскрытия прижимной балки регулируется автоматически в зависимости от высоты пакета материала, повышая эффективность станка. Параллельность хода обеспечивает система выравнивания, состоящая из зубчатых реек и шестерней, расположенных по торцам прижимной балки. Высота раскрытия прижимной балки регулируется автоматически в зависимости от высоты пакета материала, повышая эффективность станка. Параллельность хода обеспечивает система выравнивания, состоящая из зубчатых реек и шестерней, расположенных по торцам прижимной балки.
	Планка безопасности Специальная планка находится на прижимной балке и отключит станок при попадании посторонних предметов в зону пиления и убережет оператора от травм.
	Защитная штора Многосекционная защитная шторка полностью закрывает зону пиления и обеспечивает наилучшее удаление опилок системой аспирации.

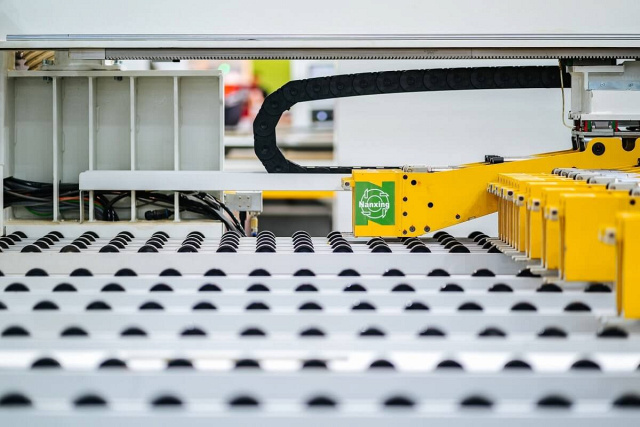

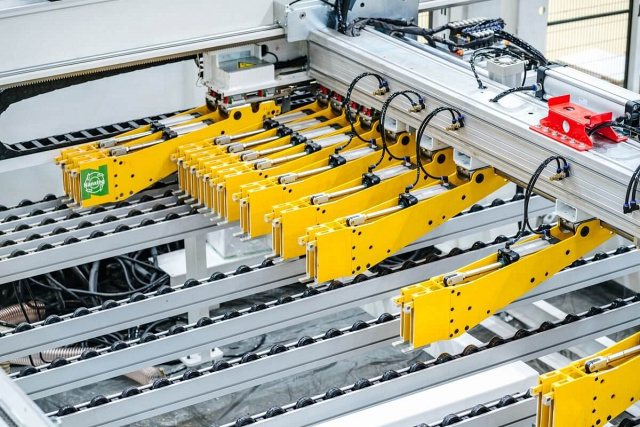

	Толкатель Twin Pusher На толкателе расположено 12 пневматических захватов. 2 крайних двухпальцевых захвата имеют собственную систему привода и могут работать независимо от основного толкателя. Применение Twin Pusher позволяет увеличить скорость распила на вторых резах до 30%. Привод основного толкателя - серводвигатель мощностью 2 кВт, позволяющий плавно и быстро перемещать пачку до 7 листов 16 мм материала.
	Пильный узел Привод пильной каретки - серводвигатель мощностью 2 кВт. Благодаря передаче шестерня – рейка точка старта пильной каретки зависит от ширины распиливаемой полосы, сокращая холостые ходы. Максимальная скорость рабочего хода до 90 м/мин, холостого хода до 120 м/мин. Вылет основной пилы зависит от толщины пакета и настраивается автоматически, обеспечивая наилучшие режимы резания. Быстрая замена основного с помощью шестигранного ключа. Мощность двигателя основной пилы 22 кВт, 3910 об/мин, посадочный диаметр Ø60 мм, максимальный диаметр Ø450 мм. Мощность двигателя подрезной пилы 2.2 кВт, 4150 об/мин, посадочный диаметр Ø45 мм, диаметр пилы Ø180 мм. *Пильные диски в комплект не входят
	Аспирационные выходы Патрубки специальной конструкции эффективно удаляют опилки из зоны резания. Параметры патрубков: 3 х Ø150 мм, 1 х Ø100 мм.
	Автоматическая смазка Автоматическая система смазки обеспечивает подачу масла во все основные узлы, требующие этого, что снижает возможные затраты на ремонт и обслуживание.

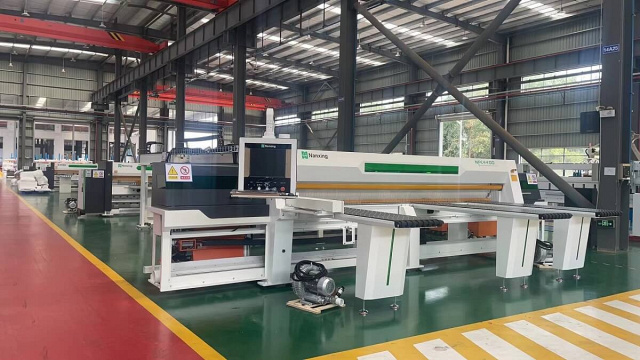

	Панель управления Станок работает на базе операционной системой Windows с профессиональным программным обеспечением Nanxing для раскроя.
	Программное обеспечение ПО станка позволяет создавать, редактировать собственные карты раскроя благодаря встроенному оптимизатору. Также, станок позволяет импортировать и редактировать файлы из сторонних оптимизаторов. В стандартную комплектацию входит возможность передачи данных через USB – носители или локальную сеть, а также слот для подключения принтера. Система диагностики позволяет быстро обнаружить ошибки и оперативно устранить их.
	Шкаф управления Большинство электрических компонентов машины – это комплектующие от надежных производителей с мировым именем, обеспечивающие стабильную работу станка.

Технические характеристики
