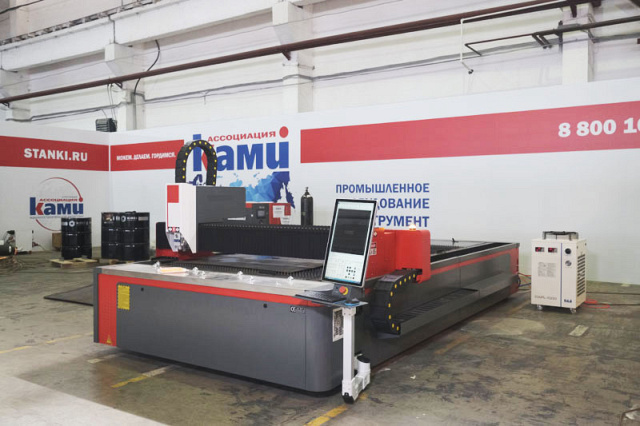

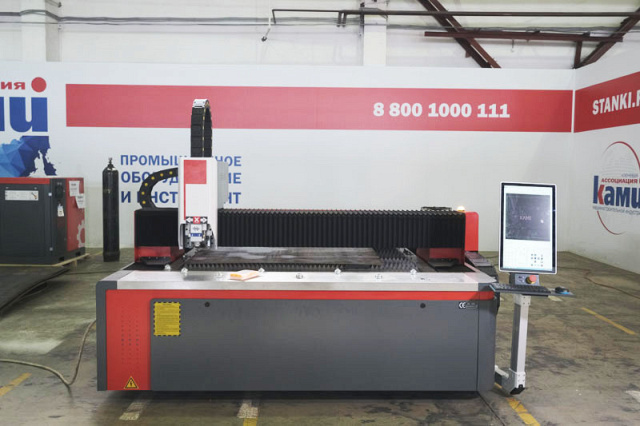

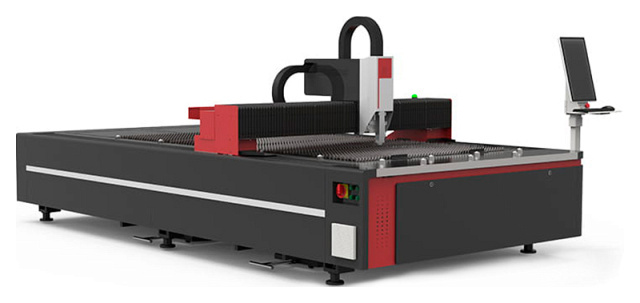

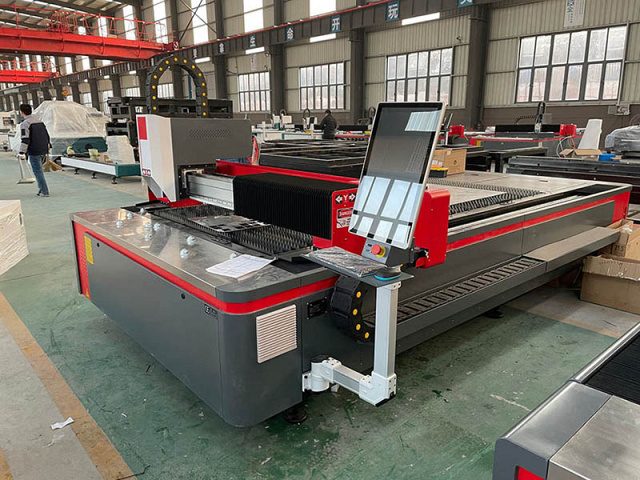

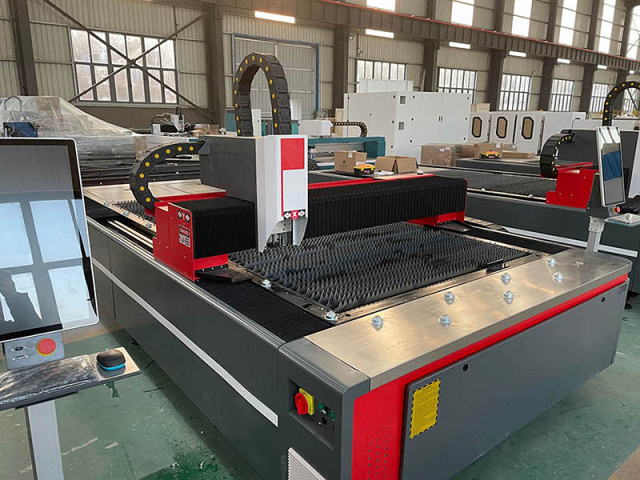

Оптоволоконная установка лазерного раскроя KMT L1 PRO

Станок L1 PRO для лазерной резки применяется для бесконтактной обработки различных металлов с высокой точностью. Модель предназначена для работы в 1-2 смены и позиционируется как станок со стандартными унифицированными компонентами (резонатор, режущая лазерная голова, стойка ЧПУ и т. д.). Подробно ознакомиться со всеми компонентами можно во вкладке комплектация. В качестве классической модели, оптоволоконный лазерный станок для резки металла L1 PRO широко используется в отраслях обработки кухонной утвари, кухонного и платяного шкафа, аппаратного корпуса и т.д. Оборудование лазерного раскроя применяется в следующих отраслях: Модель L1 PRO - модель линейки KMT c рабочей зоной от 3000 х 1500 мм, весом до 2800 кг, скоростью перемещений портальной системы 70 - 100 м/мин. Стандартная резка металла толщиной до 25 мм. Область применения Металлообрабатывающая промышленность Пищевая промышленность Художественная резка по металлу Нефтегазовая промышленность

Область применения

Оборудование лазерного раскроя применяется в следующих отраслях: Металлообрабатывающая промышленность Пищевая промышленность Художественная резка по металлу Нефтегазовая промышленность

Схемы обработки

Процесс лазерной резки

Конструктивные особенности

Cтанина Мощная цельно-сварная станина толщиной стенок 10 мм с усиленными ребрами жесткости, гарантия на прочность и деформации – 20 лел. Данный вид конструкции, обеспечивает максимальную надежность и гарантирует высокую прочность и отсутствие вибраций и напряжений на скручивание на протяжении всего срока эксплуатации. Пожизненное обслуживание Это обеспечивает точность работы станка в течение длительного времени и не деформируется в течение всего срока эксплуатации. Более высокая точность Литой чугунный корпус обладает высокой стабильностью, не имеет себе равных среди других материалов и конструкций. Использование графитового чугуна в качестве сырья надолго сохраняет точность станка и остается неизменной на протяжении 50 лет. Черновая, тонкая и сверхтонкая обработка импортного портального обрабатывающего центра гарантирует выполнение требований к точности обработки корпуса станка.

Режущая голова RAYTOOLS BM06K Новая модель лазерных голов BM06K (замена BM114S), предназначена для промышленных оптоволоконных лазеров мощностью 4-6 кВт.

Комплектация

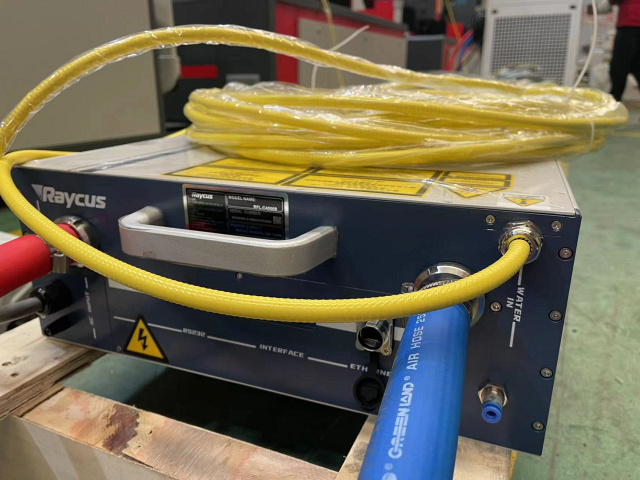

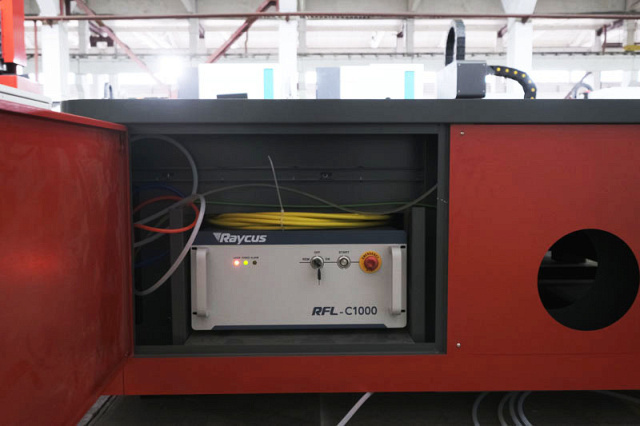

	Резонатор (лазерный источник) Raycus (Китай) Источники Raycus отличаются высокой эффективностью накачки, низким энергопотреблением и отличным качеством луча.

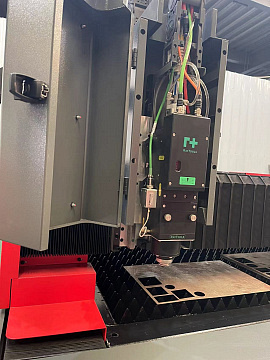

	Режущая голова Raytools BM06K (Швейцария) Лазерные головки с автофокусировкой, выпускаемые в Швейцарии RAYTOOLS AG. Фокусирующая линза может автоматически менять положение в диапазоне 22 мм. Пользователь может непрерывно настраивать фокус через программу, чтобы выполнить быстрое прошивание толстых листов или других толщин и материалов. У головок есть настройки интерфейса, которые позволяют использовать различные волоконные лазеры.
	Серводвигатель Сервоприводы предназначены для управления скоростью, крутящим моментом и положением подвижных деталей механизмов. Быстрое и точное регулирование момента и скорости обеспечивается за счет использования контура обратной связи с функцией автоматической подстройки в реальном времени, которая обеспечивает превосходные динамические характеристики.
	Система ЧПУ (CAD-CAM ПО) Cypcut - это качественная система управления лазерной резки, чтения любых форматов файлов, проектирование и контроль обработки в целом, один набор программного обеспечения может завершить вес KMT L1 PROь процесс.

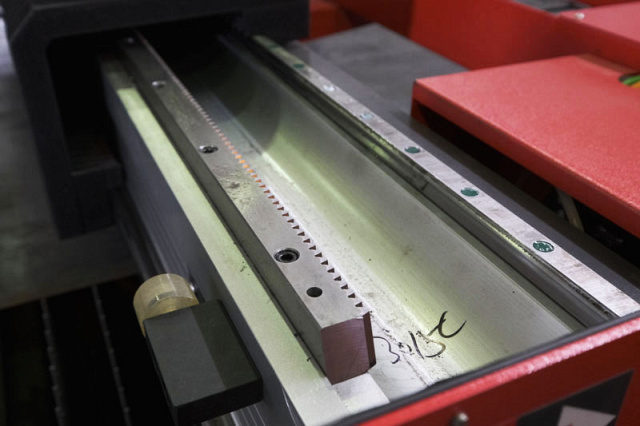

	Привод X, Y Рейка-шестерня YYC (Тайвань) Высокая точность, долговечность, закаленная и шлифованная сталь.
	Привод Z прецизионная ШВП TBI (Тайвань) Шарико-винтовые передачи (ШВП) TBI используются в станках ЧПУ и в устройствах автоматизации. Продукция компании TBI широко применяется в различных промышленных установках европейского производства и на отечественных предприятиях.
	Редуктор SHIMPO (Япония) Планетарные редукторы SHIMPO с соосной конструкцией будут отличным выбором, когда требуется высокая точность и надежность.
	Высокоточные линейные направляющие T-win (Тайвань) Линейные направляющие T-win предназначены для линейного перемещения узлов и деталей станков и различных автоматизированных промышленных комплексов.
	Электрические элементы Schneider (Франция) Schneider Electric (Франция) - известный бренд, который отличается разнообразием электротехнической продукции. Это сочетание эргономики и практичности, привлекательности и эффектности. Изделия бренда характеризуются прочностью, надежностью, износоустойчивостью.
	Пневматические элементы SMC (Япония) Компания SMC более 60 лет находится на передовых рубежах в области пневмотехнологий. SMC произвело обновление серии компактных цилиндров CQ2, в результате которого появился новый корпус, позволяющий монтаж датчиков положения на любой из 4-х поверхностей, в зависимости от условий монтажа.
	Станина Мощная цельно-сварная станина толщиной стенок 10 мм с усиленными ребрами жесткости, гарантия на прочность и деформации – 20 лет.
	Портал Портал из авиационного алюминия характеризуется высокой прочностью и легкость ю конструкции. Высокая скорость резки и долговечность станка без деформации.
	Чиллер охлаждения HAN'S / S&A Промышленные водяные чиллеры от компании S&A служат для охлаждения оптоволоконных излучателей лазерных станков. Обеспечивает принудительное охлаждение жидкости, циркулирующей в лазерной трубке, поглощая избыточное тепло, которое выделяется при генерации излучения. Чиллер дает возможность более точно контролировать температуру охлаждающей жидкости и поддерживать ее значение на заданном уровне.
	Система автоматической смазки Время и частоту смазки можно регулировать с помощью центральной системы управления, комплексной многоточечной смазки для направляющих, ползунов, реек и т.д. а также автоматического возврата и сбора отработанной смазочной жидкости.

Технические характеристики

Характеристика	Значение
ЦЕНА	3 441 346 ₽
Модуль для резки труб	-
Сменные паллеты	-
Кабинетная защита	-
Обрабатываемый металл	тонкий
Толщина металла, мм	25
Система ЧПУ	Cypcut
Рабочая зона (Х x Y), мм	3000 x 1500
Перемещение по осям X / Y / Z, мм	3030 x 1525 x 100
Мощность излучения резонатора, Вт	4000
Точность геометрического размещения осей X / Y, мм	≤ 0,02 (от всего расстояния)
Точность повторного размещения осей X / Y, мм	≤ 0,03
Макс. скорость портала, м/мин	100
Точность позиционирования, мкм/м	± 0,02
Точность репозиционирования, мм/м	0,03
Ускорение осей X / Y, G	1,2
Ширина реза, мм	0,1 - 0,5
Шероховатость в зоне реза, мкм	Ra 3,2 - 25,4
Режущая способность, мм	0,1 - 25
Мин. задаваемое перемещение, мм	0,001
Макс. нагрузка на стол, кг	1000
Передача по осям X / Y	Шестерня-рейка YYC (Тайвань)
Поддерживаемое программное обеспечение	CAD, CorelDRAW plt., AI., dxf. и т. д.
Экран	23″ ЖК
Смазка	Централизованная система смазки
Потребление станка (без чиллера, и компрессора), кВт	< 18
Потребление чиллера (система охлаждения), кВт	7
Фаза	3
Напряжение, В	380
Частота, Гц	50 / 60
Класс защиты	IP54
Вид охлаждения	Водяной чиллер
Длина волны лазерного излучения, нм	1070
Передача по оси Z	Шарико-винтовая пара
Ускорение оси Z, G	1,5
Длина, мм	5000
Ширина, мм	2300
Высота, мм	2000
Вес, кг	2500
