Обрабатывающий центр с ЧПУ для фрезерования дверных полотен Filato Doormatic 1328

Filato Doormatic - это современный многошпиндельный обрабатывающий центр с ЧПУ, предназначенный специально для фрезерования полотен и элементов коробок межкомнатных дверей, а также накладок для металлических дверей из МДФ и массива древесины.

Центр обеспечивает автоматическую подачу дверного полотна в зону обработки, автоматическую базировку полотна, обработку с пяти сторон в полностью автоматическом режиме и дальнейшую автоматическую выгрузку.

Область применения

Производство дверей:

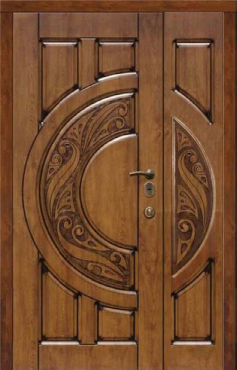

• Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку.

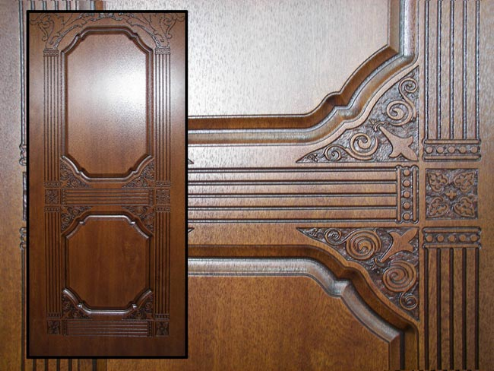

• Изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой.
• Инкрустация дверей вставками из ценных пород дерева, накладки на железные двери и т.д.
• Изготовление эксклюзивных дверей из ценных пород древесины.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Производство дверей:

• Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку.
• Изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой.
• Инкрустация дверей вставками из ценных пород дерева, накладки на железные двери и т.д.
• Изготовление эксклюзивных дверей из ценных пород древесины.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

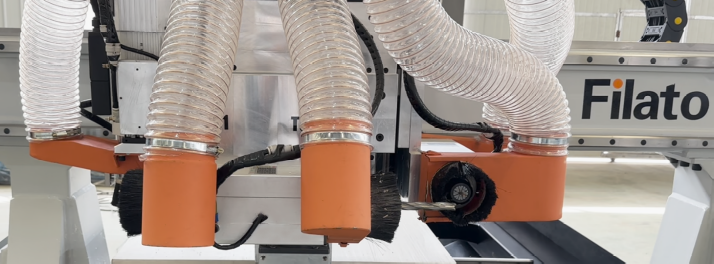

	Основной промышленный электрошпиндель 9,0 кВт - 24 000 об/мин В основу конструкции шпинделя положены лучшие конструктивные решения ведущего мирового производителя шпинделей - компании HSD (Италия). Высокая частота вращения (24 000 об/мин) и увеличенная мощность (9,0 кВт) дает возможность осуществлять обработку деталей из древес Filato Doormatic 1328ины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления различной продукции с высоким качеством. Охлаждение двигателя принудительное от вентилятора, работающего независимо от режимов работы станка. Позволяет использовать его даже в условиях повышенных температур при работе на низких оборотах не опасаясь повреждений из-за перегрева. В шпинделе установлены необслуживаемые керамические подшипники рассчитанные на работу в тяжелых условиях.

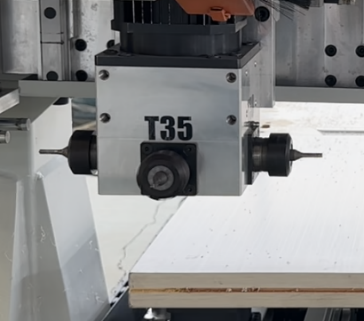

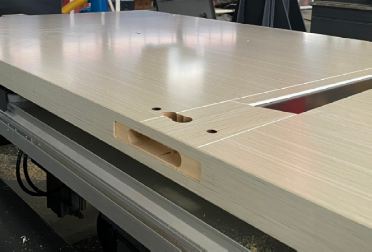

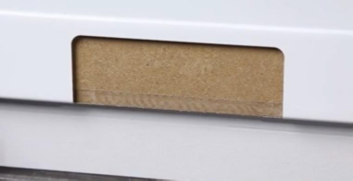

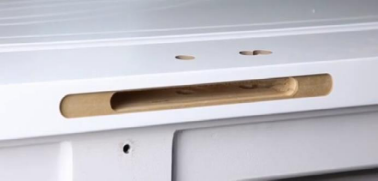

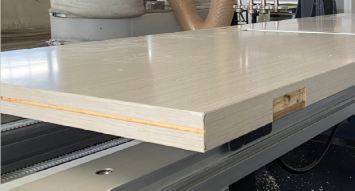

	Двухсторонний промышленный электрошпиндель (2шт.) 6 кВт - 18 000 об/мин Функциональное назначение данных шпинделей: выборка отверстий в торцах двери под замок и петли. Высокая частота вращения (18 000 об/мин) и мощность 6 кВт дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ для обработки полотен с высоким качеством.
	Четырехсторонний промышленный электрошпиндель 2,2 кВт - 18 000 об/мин Функциональное назначение данного шпинделя: выборка паза под фурнитуру и доработка мелких радиусов петель. Высокая частота вращения (18 000 об/мин) и мощность 2,2 кВт дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ для обработки полотен с высоким качеством.

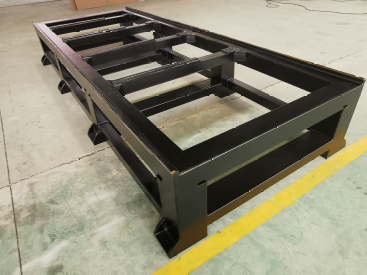

	Цельносварные массивные станина, опоры портала и портал Изготовлены из стальных труб прямоугольного сечения, обеспечивают достаточную степень жесткости конструкции станка и хорошую устойчивость к статическим и динамическим нагрузкам. Геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки станин за одну установку на металлообрабатывающих центрах с ЧПУ, что дает возможность получить высокую точность и качество при обработке заготовок любых размеров.

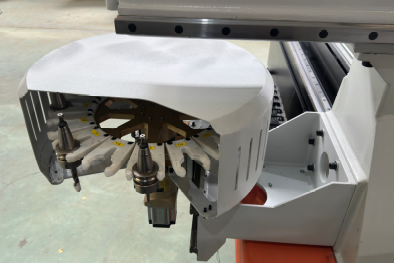

	Револьверный магазин автоматической смены инструмента Система автоматической смены инструмента с тарельчатым магазином на 16 патронов. Максимальный диаметр хвостовика инструмента под цангу ER32 до 20 мм. Данная система, в отличие от линейной системы смены инструмента располагается непосредственно на портале, что обеспечивает быстроту смены инструмента в среднем на 50% быстрее, чем при использовании линейного.
	Траверсный стол с подушками SCHMALZ Бесшланговый тип рабочего стола. Высокотехнологичная система из алюминиевых профилей для вакуумных подушек (блочных присосок). Алюминиевые профили с внутренними камерами для вакуума с магнитными клапанами, автоматически управляемыми посредством 6 шт. вакуумных подушек во время их позиционирования. *вакуумный насос в комплект не входит.
	Базирующие упоры и толкатель для позиционирования заготовок Для ускорения процесса позиционирования заготовок станок оснащается пневматическим толкателем и упорами, которые позволяют оператору станка сократить время на данную операцию.

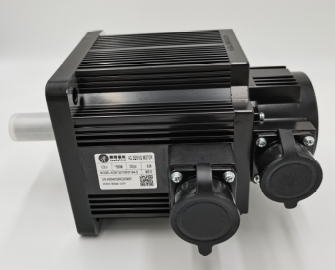

	Серводвигатель LEADSHINE 1500 Вт с обратной связью Установленные на каждом узле для перемещения по всем осям, гарантируют точное позиционирование портала и шпинделя в соответствии с заданной программой. Серводвигатели, в отличии от шаговых и гибридных двигателей, обеспечивают большую скорость холостых и рабочих перемещений, что в свою очередь повышает производительность оборудования. Крутящий момент от электродвигателей на ведущие шестерни передаётся посредством планетарных редукторов, которые в свою очередь обеспечивают необходимый коэффициент редукции и необходимое усилие.

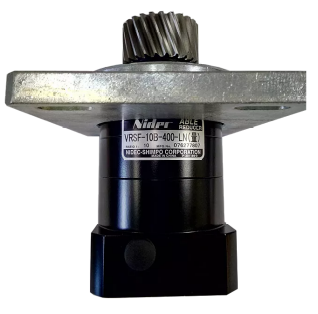

	Планетарные редукторы SHIMPO (Япония) по всем осям Установка усиленных японских планетарных редукторов «SHIMPO-NIDEC» на перемещения по осям X и Y позволило обеспечить большую нагрузочную способность станка и в следствии рост КПД. В отличии от традиционных ременных редукторов, которые требуют постоянного обслуживания и регулировки, планетарные редуктора являются необслуживаемыми, что в свою очередь также позитивно сказывается на производительности оборудования за счет сокращения простоев связанных с настрой-кой и обслуживанием.

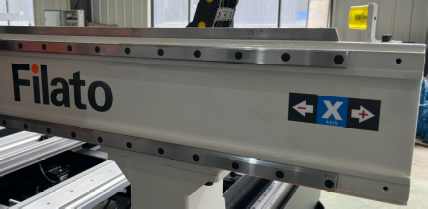

	Высокоточные линейные направляющие повышенной жесткости CSK 30 серии За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала, шпиндельной площадки и высокооборотного шпинделя по осям X, Y и Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
	Промышленная система управления SYNTEC FC (Тайвань) Одна из самых доступных и надежных систем управления. Полная поддержка 3D-обработки, функция «LookAhead», возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс системы обеспечивают высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении. Система использует стандартные G-коды, что позволяет создавать программы об-работки используя различные популярные программные продукты: ArtCam, AlfaCam, PowerMill, BeCam.

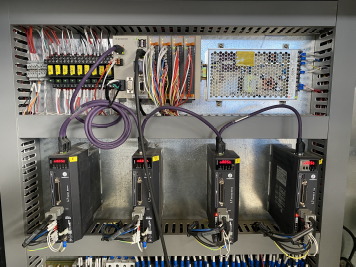

	Шкаф управления Шкаф управления - самый основной элемент станка и от его надежности зависит дальнейшая стабильная работа оборудования. Шкаф управления линии оснащен комплектующими ведущих мировых производителей (Schneider, Omron, LeadShine) и скомпонован в отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий. Все компоненты и соединения расположены на строго отведенных местах и имеют легкий доступ для контроля и обслуживания.

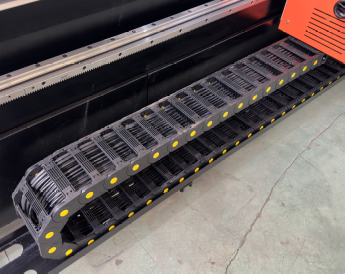

	Гибкие кабели IGUS (Германия) Компания IGUS® производит детали машин из высокопрочных полимеров, которые используются в подвижном оборудовании, отличаются длительным сроком службы и не требуют частого технического обслуживания. Специальные кабели электродвигателей для использования в гибких кабель-каналах используются при высоких скоростях и ускорениях. Будучи испытанными в лаборатории IGUS® с миллионами циклов в энергоцепях, они обеспечивают гарантированную безопасность от отказа. Радиус изгиба до 5xd.
	Загрузочные ролики Станок оснащён 3-мя роликами, которые позволяют повысить удобство загрузки детали в рабочую зону.

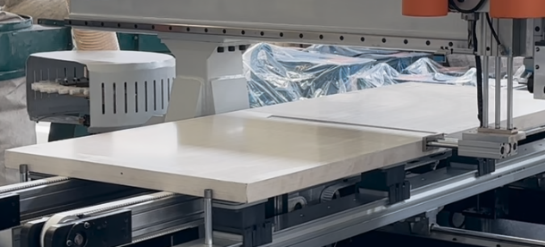

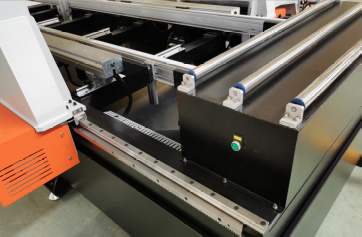

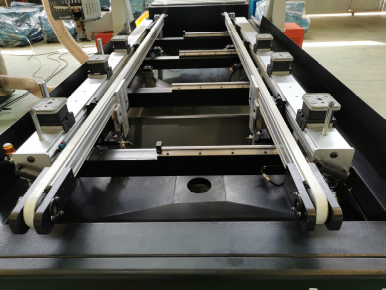

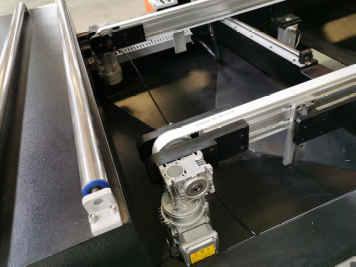

	Ленточный конвейер Станок оснащён 2-мя ленточными конвейерами для загрузки/выгрузки детали в / из рабочей зоны, позволяющие повысить производительность станка до 30% по сравнению с аналогичными станками с ручной загрузкой/выгрузкой.

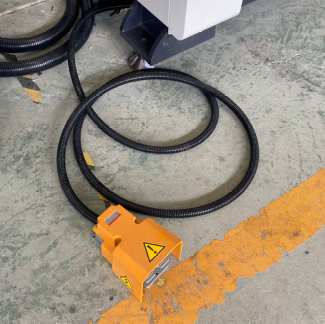

	Педаль упраления Станок оснащён педалью управления загрузкой/выгрузкой детали, что позволяет в ручном режиме контролировать процесс производства изделий а также повысить удобство работы оператора.

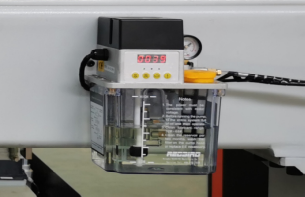

	Автоматическая подачи смазки Смазка подшипников и ШВП осуществляется автоматически без участия оператора. Благодаря данной системе исключается человеческий фактор и гарантируется своевременная смазка и точное дозирование масла.

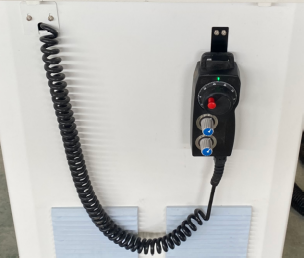

	Ручной пульт управления Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.

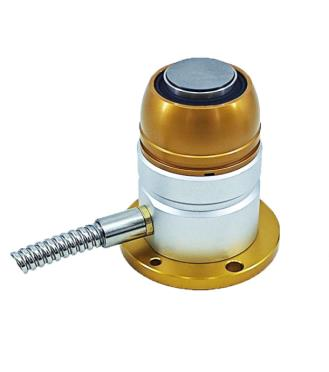

	Датчик автоматического измерения и калибровки длины инструмента Обеспечивает существенную экономию времени и уменьшение времени простоя станка за счет: Станок производит калибровку полностью в автоматическом режиме, исключая ошибки связанные с неточными действиями оператора, что в свою очередь способствует снижению брака.

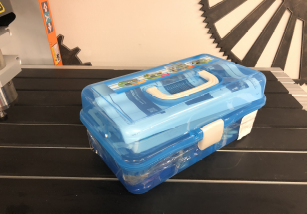

	Ящик для инструмента (ЗИП) Эргономичный инструментальный ящик включающий набор тестовых фрез и цанг, набор ключей, запасные части, выключатели и т.д.

КОМПЛЕКТАЦИЯ:

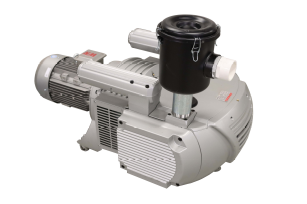

	Вакуумный насос 5,5 кВт — 160 м³/час Высокопроизводительный пластинчато-роторный безмасляный насос обеспечивает суммарную производительность до 160 м³/час и глубину вакуума до 0,85 бар, что гарантирует надежную фиксацию деталей, а это в свою очередь, дает возможности проводить обработку на максимальных скоростях подачи за один проход без риска смещения деталей даже небольшого размера.
	Вакуумный насос 5,5 кВт — 250 м³/час Суперпроизводительный пластинчато-роторный безмасляный насос предназначен для создания и поддержания постоянного разряжения воздуха (вакуума) между поверхностью рабочего стола и обрабатываемой заготовкой, тем самым гарантируя надежную фиксацию заготовок. Производительность данного насоса до 250 мм³/час и глубину вакуума до 0,85 бар.
	Подъемный загрузочный стол Предназначен для загрузки пачки листов на рабочий стол. Для удобства загрузки стол выполнен с проушинами при использовании вилочного погрузчика или штабелера.

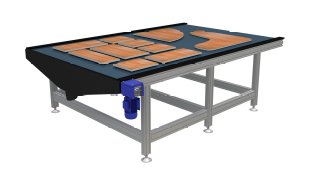

	Разгрузочный конвейер Предназначен для автоматизации процесса выгрузки детали с рабочего стола с целью исключения человеческого фактора. Готовые детали выгружаются автоматически при срабатывания функции выгрузки на обрабатывающем центре с ЧПУ, при этом станок продолжает работать, в то время как оператор снимает заготовки со стола. Стол движется автоматически при наличии заготовок на столе.
	Вакуумная подушка Schmalz VCBL-K1 140 х 115 х 100 мм
	Вакуумная подушка Schmalz VCBL-K1 125 х 75 х 100 мм
	Вакуумная подушка Schmalz VCBL-K1 120 х 50 х 100 мм
	Вакуумная подушка Schmalz VCBL-K1 130 х 30 х 100 мм

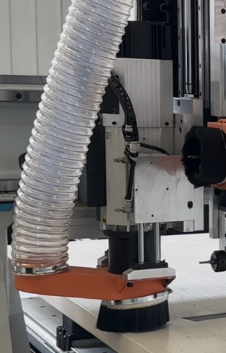

	Аспирационная установка Пылеулавливающий агрегат с рекомендуемой производительностью от 3000 ³3/час вместе с воздуховодом. Позволяет эффективно удалять стружку и пыль из зоны обработки. Предназначены для удаления сухой стружки и пыли, а также для очистки (фильтрации) загрязненного воздуха, образующегося при обработке древесины, производстве строительных материалов, обработке камня, производстве пищевых продуктов, перетаривании сыпучих материалов. Применяется на мелко- и среднесерийных столярных и мебельных производствах.
	Рециркуляционные пылеулавливающие агрегаты ПФЦ Предназначены для отсоса и очистки воздуха от сухой неслипающейся пыли и стружки. Агрегат со-стоит из корпуса, малошумного пылевого вентиля-тора с профилированными лопатками, встроенного циклонного элемента с улиточным входом для от-деления крупных фракций пыли, пылесборного мешка и фильтровального элемента. В качестве фильтровального элемента на агрегат устанавливается кассета из полиэстера. * Рекомендуемая производительность от 3000 м³/ч

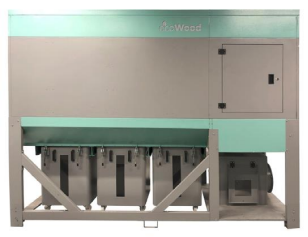

	Аспирационная установка EcoWood FPC Компактный рукавный фильтр с электромеханическим встряхиванием предназначен для очистки воздуха от сухой неслипающейся пыли в центральных системах аспирации. Фильтр устанавливается внутри производственных помещений на мебельных, деревообрабатывающих производствах, а так-же в цехах обработки пластмассы, металла, камня и т.д.

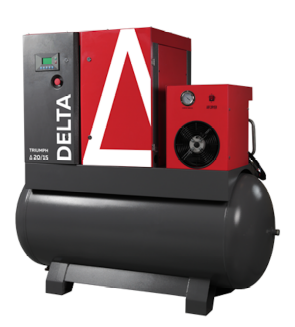

	Винтовой компрессор TRIUMPH DELTA

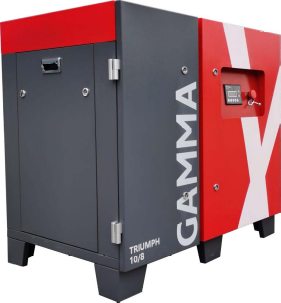

	Винтовой компрессор TRIUMPH GAMMA

Технические характеристики

Характеристика	Значение
ЦЕНА	5 199 660 ₽
ЦЕНА ПО АКЦИИ	4 621 920 ₽
Условие	Cкидкана 1 шт. +вакуумный насосна 160 м3/чишеф-монтажв подарок!
Размеры рабочего стола, мм	2800 x 1300
Зона обработки Д х Ш х В, мм	1300 х 2800 х 220 мм, обработка с 5-ти сторон
Макс. глубина отверстий для дверных замков, мм	120
Тип рабочего стола	Траверсный, на вакуумных подушках SCHMALZ VCBL-K1 140 х 115 х 100 мм - 6шт.
Шпиндели	1 шт. - 9 кВт, 24 000 об/мин воздушного охлаждения с быстросъёмным патроном ISO30 (цанга ER32)2 шт. - двойного направления 6 кВ1 шт.- 4-х сторонний на 2,2 кВт
Скорость перемещений, м/мин	до 60
Скорость обработки материала, м/мин	до 25
Тип инструментального магазина	Револьверный на портале 16 позиций
Система управления	Syntec 60WA (Тайвань), пульт ручного управления, мышка, клавиатура
Тип электродвигателя	Серводвигатель LeadShine 1500 Вт с обратной связью
Тип передачи	Планетарный редуктор Shimpo (Япония),Ось X, Y - косозубая шестерня/рейка 2,0 M,Ось Z - шарико-винтовая пара TBI (Тайвань)
Тип направляющих	Призматические «CSK» (Тайвань) 30 серии по всем осям
Мощность, кВт	33
Электрокомпоненты	Schneider (Франция)
Электропровода	IGUS (Германия)
Система смазки	Автоматическая / централизованная
Расход сжатого воздуха, л/мин	350 , 7 - 8 бар
Общая установленная мощность, кВт	33
Электропитание	3ф, 380 В, 50 - 60 Гц,
Макс. размеры заготовки, мм	2800
Длина, мм	4800
Ширина, мм	4200
Высота, мм	2700
Вес, кг	3000
