Ножницы гильотинные пневмомеханические Н3418А

Код товара: 451
Под заказ

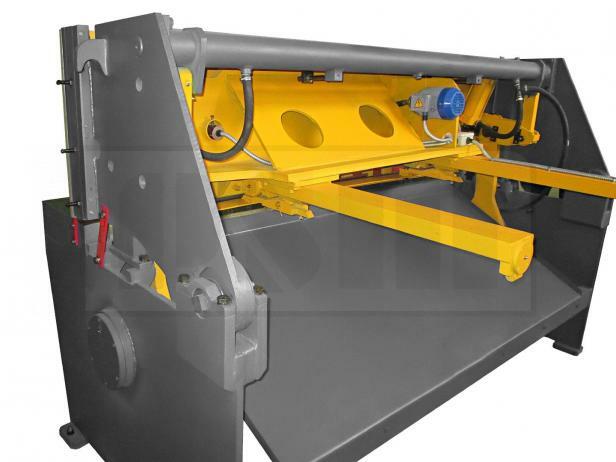

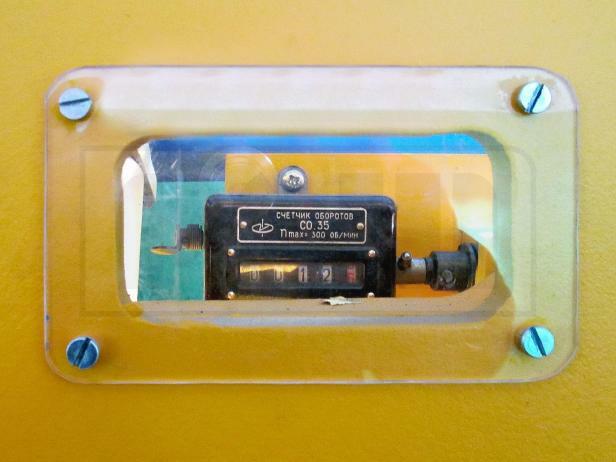

  • Ножницы гильотинные пневмомеханические Н3418А, рис.1

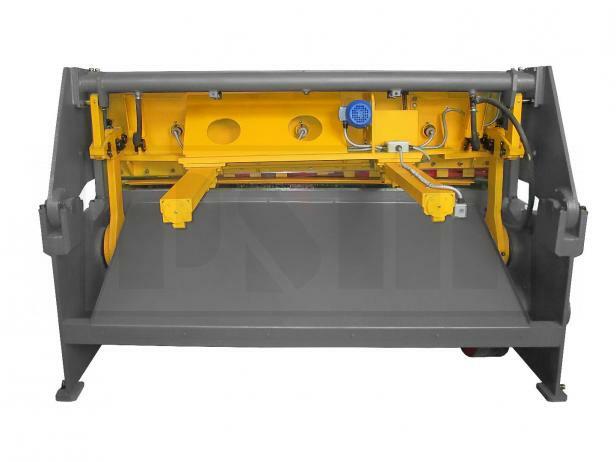

  • Ножницы гильотинные пневмомеханические Н3418А, рис.2
  • Ножницы гильотинные пневмомеханические Н3418А, рис.3

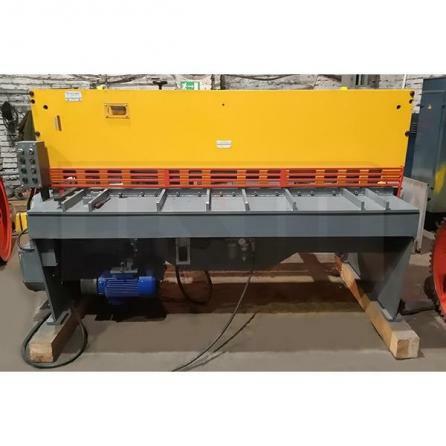

  • Ножницы гильотинные пневмомеханические Н3418А, рис.4
  • Ножницы гильотинные пневмомеханические Н3418А, рис.5
  • Ножницы гильотинные пневмомеханические Н3418А, рис.6
  • Ножницы гильотинные пневмомеханические Н3418А, рис.7
5.0 (голосов 333 / просмотров 695)

Артикул: rosН3418А

Печать
31.07.2025
Под заказ
Уточните цену
Получить предложение
Ножницы гильотинные пневмомеханические Н3418А
  • * Ваше имя:
  • * Email:
  • * Телефон:
Настоящим подтверждаю, что я ознакомлен и согласен с условиями политики конфиденциальности.
8 495 646 13 16
sales@dvt-spb.ru
Расчет доставки
Производитель: Российская Федерация
Толщина, мм  6.3
Длина рубки, мм  3150
Мощность, кВт  23.6
Масса, кг  6200

Ножницы гильотинные пневмомеханические Н3418А - это надежное и эффективное оборудование, которое предназначено для производства высококачественных резов различных материалов. Они отличаются высокой точностью и производительностью, что делает их идеальным выбором для промышленных предприятий.

Ножницы гильотинные пневмомеханические Н3418А подходят для использования в различных отраслях, включая металлообработку, автомобильное производство, строительство и многие другие. Они позволяют быстро и качественно резать металлические листы, пластик, карточку и другие материалы.

Не упустите возможность приобрести надежное оборудование для вашего производства! Закажите ножницы гильотинные пневмомеханические Н3418А прямо сейчас и убедитесь в их высоком качестве и эффективности.

Ножницы гильотинные пневмомеханические Н3418А с наклонным ножом и автоматической регулировкой зазора между ножами, предназначены для резки листового металла с автоматической установкой нужной величины зазора между ножами в зависимости от толщины разрезаемого листа и усилия прижима, пропорционального усилию реза.

Особенности станка Н3418А

Н3418А
  Толстая сталь рамы
 Для прочности и надежности станка используется толстая листовая сталь

Толстая сталь рамы

Для прочности и надежности станка используется толстая листовая сталь.

Н3418А
  Долгий срок службы
 Рубочные ножи выполнены из высококачественной стали, что обуславливает их износостойкость и обеспечивает долгий срок службы

Долгий срок службы

Рубочные ножи выполнены из высококачественной стали, что обуславливает их износостойкость и обеспечивает долгий срок службы.

Н3418А
  Простое управление
 Интерфейс панели управления станка разработан для максимально легкого освоения

Простое управление

Интерфейс панели управления станка разработан для максимально легкого освоения.

Н3418А

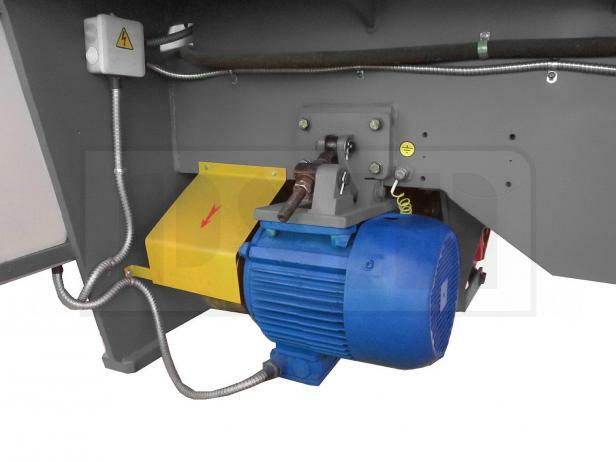

  Мощный двигатель
 Надежный и производительный двигатель обеспечивает стабильную и продолжительную работу

Мощный двигатель

Надежный и производительный двигатель обеспечивает стабильную и продолжительную работу.

Преимущества ножниц гильотинных пневмомеханических Н3418А:

  • Пневматический привод для высокой скорости и точности реза
  • Механическое управление для удобства использования
  • Высококачественные лезвия для идеального реза
  • Прочная конструкция для длительного срока службы

Технические характеристики гильотинных ножниц Н3418А

Характеристика Н3418А
Толщина металла с временным сопротивлением 500 МПа (50 кгс/мм) 6,3 мм
Ширина металла 3150 мм
Ширина полосы, отрезаемой по заднему упору 700 мм
Угол наклона подвижного ножа 1°30"
Усилие реза 175 кН
Усилие прижима 88,5 кН
Частота ходов ножа 60 мин-1
Суммарная мощность электродвигателей главного привода 23,6 кВт
Частота оборотов электродвигателей главного привода 1380 мин-1
Мощность электродвигателя привода заднего упора 0,37 кВт
Частота оборотов электродвигателя привода заднего упора 1365 мин-1
Напряжение сети 380 В
Частота тока 50 Гц
Габаритные размеры 4000х2200х1700 мм
Масса Н3418А 6200 кг

Общий вид частей ножниц гильотинных, кривошипных НК3418

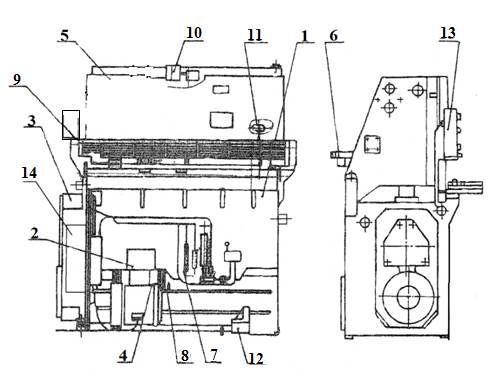

Общий вид с обозначением составных частей ножниц  гильотинных, кривошипных НК3418

  1. Станина:
    Все сборочные единицы и агрегаты ножниц НК3418 смонтированы на станине, представляющей из себя сварную раму, состоящую из боковых стоек, стола, траверсы. В расточках станины устанавливается на подшипниках качения эксцентриковый вал. На валу установлены шатуны. На столе станины установлены неподвижные ножи.
  2. Привод:
    Привод ножниц НК3418 смонтирован на траверсе станины и состоит из подмоторной плиты, на которую крепится электродвигатель. На валу электродвигателя посажен шкив. Подмоторная плита шарнирно закреплена на плите. Натяжение ремней производится винтом и гайками.
  3. Редуктор:
    Редуктор ножниц НК3418 предназначен для уменьшения частоты вращения электродвигателя и передачи вращения эксцентриковому валу. Редуктор крепится к станине. На валу установлена шестерня. На фланце установлен кулачок, на кронштейнах установлен ВПК
  4. Установка муфты-тормоза:
    Муфта-тормоз ножниц НК3418 установлена на валу редуктора. Ведущие диски муфты соединены пальцами с маховиком. Тормозной диск соединен пальцами с кронштейном, закрепленным на траверсе станины.
  5. Механизм реза:
    Механизм реза ножниц НК3418 совершает качательное движение и производит рез. Механизм реза смонтирован в проушинах станины на эксцентриковых осях. Эксцентриковые оси позволяют производить регулировку зазора между ножами. Механизм реза состоит из прижимной балки, ножевой балки, стоек. Ножевая балка перемещается в направляющих прижимной балки. Ножевая и прижимная балки связаны между собой системой рычагов и шатуном эксцентрикового вала станины. Для возврата прижимной балки в верхнее положение служат винтовые упоры. Внизу на ножевой балке крепятся ножи.
  6. Упор задний:
    Устанавливается с тыльной стороны ножевой балки ножниц НК3418 в кронштейнах. Упор состоит из планки упорной и двух цилиндрических реек, перемещаемых вручную маховичками, сидящими на валах шестерен, находящихся в зацеплении с рейками. При резке полосы шириной свыше 500 мм до 700 мм упорная планка переставляется. При резке полосы шириной более 700 мм задний упор снимается.
  7. Пневмооборудование
  8. Головка воздухоподводящая:
    Воздухоподводящая головка ножниц НК3418 состоит из стакана, прикрепленного к муфте-тормозу и вращающимся вместе с муфтой. В стакан установлен на подшипниках качения штуцер. На конце штуцера имеется резьба для крепления шланга подвода воздуха.
  9. Решетка
  10. Устройство для удержания ножевой балки
  11. Освещение линии реза
  12. Педаль электрическая
  13. Пульт управления
  14. Шкаф
  15. Размещение электроаппаратов в шкафу

Комплект поставки ножниц гильотинных, кривошипных НК3418

  • Ножницы гильотинные НК3418 в сборе.
  • НК3418-00-001РЭ Руководство по эксплуатации ножниц НК3418

Устройство и принцип работы ножниц гильотинных, кривошипных НК3418

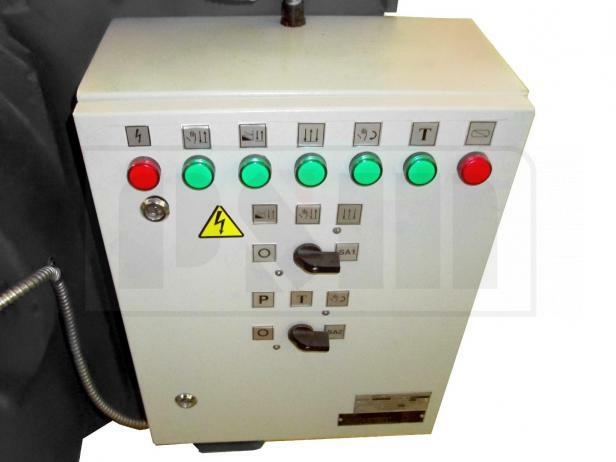

Расположение органов управления ножниц НК3418

Расположение органов управления  ножниц  НК3418

  1. Пуск
  2. Освещение линии реза
  3. Рабочий ход
  4. Стоп рабочего хода
  5. Общий стоп

Кинематическая схема ножниц гильотинных, кривошипных НК3418

инематическая схема   ножниц  гильотинных, кривошипных НК3418

Главный привод ножниц НК3418 состоит из электродвигателя 1 (М1), на валу которого сидит шкив 2, связанный клиноременной передачей с маховиком 3. муфта-тормоз 4 передает вращение маховика на редуктор. Маховик установлен на валу I. На другом конце вала I посажена шестерня 5.

Шестерня 5 передает вращение зубчатому колесу 6. Колесо 6 закреплено на одном валу с шестерней 7. Шестерня 7 передает вращение зубчатому колесу 8, которое связано с эксцентриковым валом II. На эксцентриковом валу смонтированы шатуны 9, через рычаги 10, 11 взаимодействующие с прижимной балкой 12 и ножевой балкой 13. Ножевая балка смонтирована в направляющих прижимной балки. Рычаги 10, 11 совместно с прижимной балкой 12 и ножевой балкой 13 образуют отдельную сборочную единицу (механизм реза) шарнирно закрепленную в станине на эксцентриковых осях 14.

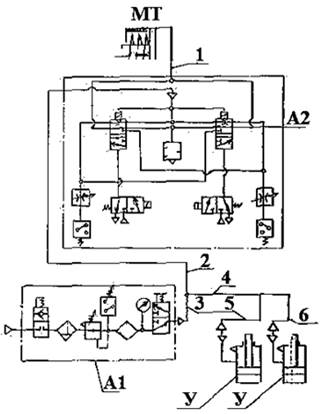

Схема пневматическая НК 3418

Схема пневматическая  НК 3418

Воздух из заводской пневмосети поступает в пневмоблок А1, где происходит подготовка воздуха и подача в пневмосеть станка под определенным давлением. Давление настройки 0,45 МПа. От пневмоблока воздух поступает в пневмораспределитель А2. От пневмораспределителя А2 воздух подается на муфту-тормоз. С пневмоблока воздух подается на два уравновешивателя

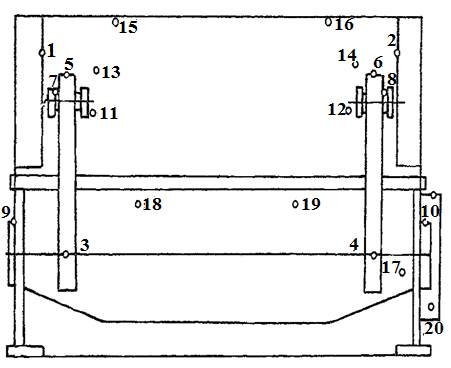

Схема смазки ножниц гильотинных, кривошипных НК3418

Схема смазки ножниц  гильотинных, кривошипных НК3418

№ точек рис. 4

Объект смазки

Смазочный материал

Способ смазки

Периодичность смазки

Расход смазочного материала

1; 2

Направляющие ножевой балки









ЦИАТИМ-203 ГОСТ 8773-73





Шприцевание





1 раз

в смену





Постоянная

3; 4

Эксцентриковые втулки шатунов

5; 6

Пальцы шатунов

7; 8

Пальцы рычагов ножевой балки

9; 10

Подшипники качения







Шприцевание









Шприцевание

1 раз в 6 мес.







По потребности

11...14

Втулки рычагов механизма реза



1 раз в 3 мес.

15...17

Подшипники уравновешивателей и маховика

18, 19

Рейки заднего упора

1 раз в смену

20

Полости редукторов главного привода

Масло

И-20А

ГОСТ 20779-88

Слив



Залив

1 раз в 6 мес.
