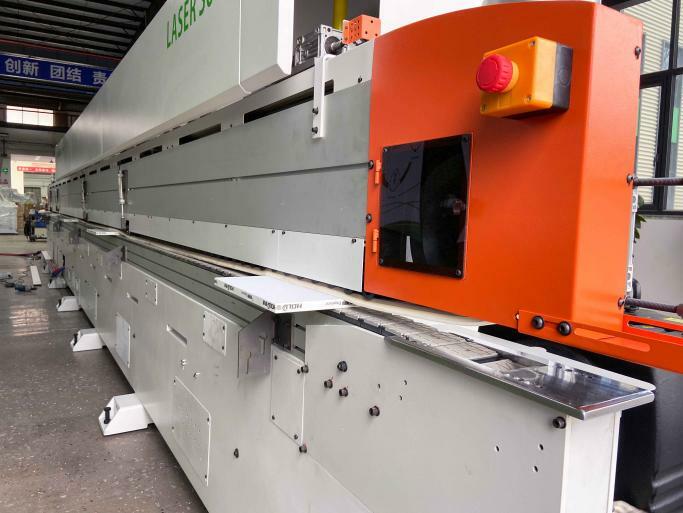

Кромкооблицовочный автоматический станок HOLD LASER S600

Предназначен для точного и высокоскоростного облицовывания прямолинейных кромок мебельных щитов и заготовок. Может использоваться как на предприятии начального уровня, так и на крупносерийном производстве

Высокоэнергетический лазерный луч расплавит функциональный слой на обратной стороне кромкооблицовочной ленты, этот слой сплавляется с лицевым материалом, что обеспечивает настоящий эффект бесшовной кромки с суперадгезией, отличной устойчивостью к атмосферным воздействиям и прекрасным визуальным эффектом.

Лазерная система готова к использованию сразу после включения, без предварительного нагрева, что повышает коэффициент использования рабочего времени.

Полностью интеллектуальная система управления с 15 видами полезных функций, таких как передача данных в реальном времени, позволяет проверять состояние оборудования в реальном времени и экспортировать производственные отчеты с помощью одной клавиши.

В дополнение к лазерной кромкооблицовке есть второй клеевой узел для PUR/EVA.

Запатентованная лазерная система идеально совместима с кромками ABS, PP, акрилом.

Сервопривод подачи ленты: благодаря сервоуправлению он может осуществлять точную подачу ленты, уменьшать избыточное количество кромочной ленты и экономить затраты на материалы.

Торцовочный узел с независимыми двойными направляющими и тремя двигателями позволяет обеспечить меньшее расстояние между заготовками и уменьшить размер свесов.

Черновое снятие свесов + чистовое снятие свесов с пневмоперенастройкой, оснащен визуальным считывателем и может поддерживать два типа кромочных лент разной толщины. Легко переключаться между толстой и тонкой кромкой с помощью одной клавиши, чтобы решить проблему регулировки инструмента.

Образцы продукции

Особенности конструкции

	Новая рама + встроенная прижимная балкаНаправляющие установлены на цельносварной станине. Это значительно увеличивает жесткость и прочность прижимной балки и обеспечивает стабильность прижимной балки в условиях высокой нагрузки.
	Система управления1. Сканирование штрих-кодов и функция автоматической смены кромочной ленты (опционально) 2. Интеллектуальный нагрев 3. Интеллектуальная изоляция 4. Интеллектуальный останов 5. Бесступенчатая регулировка скорости 6. Отображение позиции заготовки 7. Интеллектуальная трансмиссия 8. Предварительный расплав (возможна доустановка PUR-станции) 9. Быстрое позиционирование прижимной балки 10. Загрузка параметров в один клик 11. Запись ошибок 12. Запись операций (время работы станка, время в режиме обработки, напоминания о замене инструмента и обслудивания и т.д.) 13. Производственный отчет 14. Количество обработанных деталей 15. Статистика данных Возможна разработка функции подключения ERP/MES по требованиям заказчика. Пятнадцать полезных функций, передача данных в реальном времени, понимание состояния оборудования в реальном времени и одна
	Ленточный прижим заготовкиСтабильная подача заготовок без повреждения лицевой поверхности.
	Инфракрасная лампа нагреваПредварительный нагрев торца заготовки для качественной приклейки кромки. Это позволяет клею лучше растечься под кромкой, и сделать видимый шов тоньше, и аккуратнее.
	Верхняя клеевая ванна с предварительным расплавомПозволяет работать с EVA и PUR клеем.

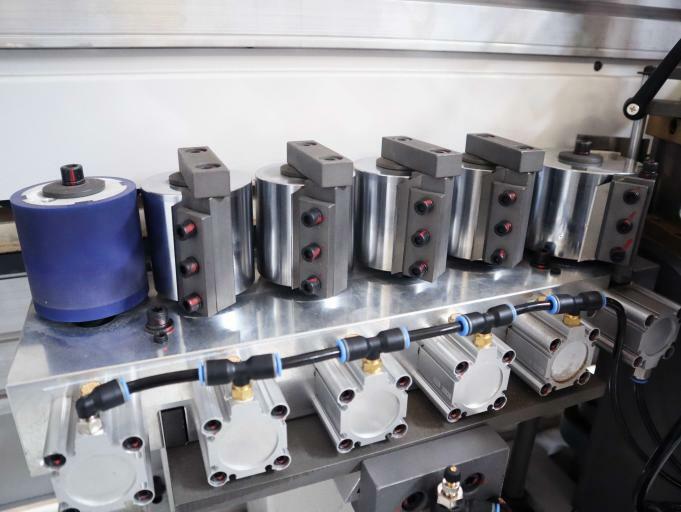

	Пресс группаПресс группа состоит из 5 стальных и 1 обрезиненного роликов. Первый ролик моторизированный, все остальные допрессовочные. 2 ролика конические, сосредоточены на нижнем и верхнем участках детали, последний стальной ролик цилиндрический. Давление на пресс группе задается с помощью пневматики, что гарантирует равномерное распределение усилий на кромку во время приклеивания. На всех стальных роликах установлены специальные скребки для удаления остатков клея.

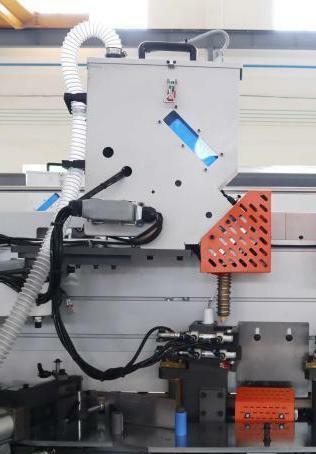

	Узел лазерной облицовки кромокЗапатентованная лазерная система. При использовании лазерной кромкооблицовки необходимо обеспечить, чтобы перед кромкооблицовочной лентой оставалось более 10 мм, а за кромкооблицовочной лентой - более 20 мм.

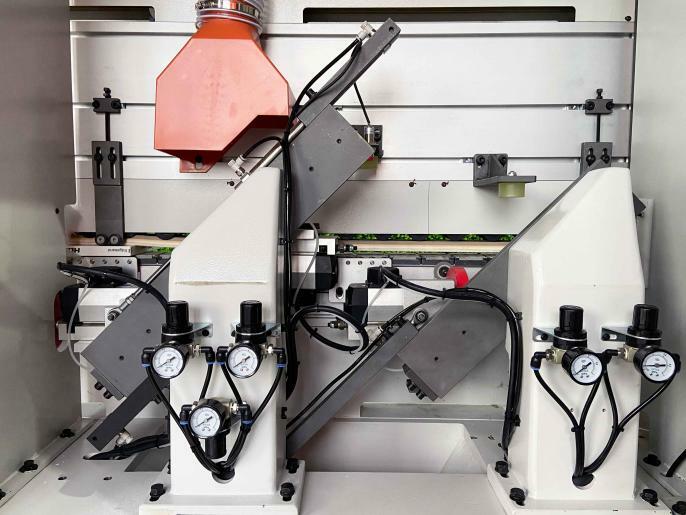

	Торцовочный узел.Состоит из двухмоторного и одномоторного агрегатов. Благодаря точному линейному движению направляющей кромкооблицовочную ленту можно быстро отрезать, чтобы обеспечить плоскостность и гладкость детали, что обеспечивает лучший эффект кромкооблицовки, экономит кромкооблицовочные материалы, работает быстрее и повышает эффективность производства.

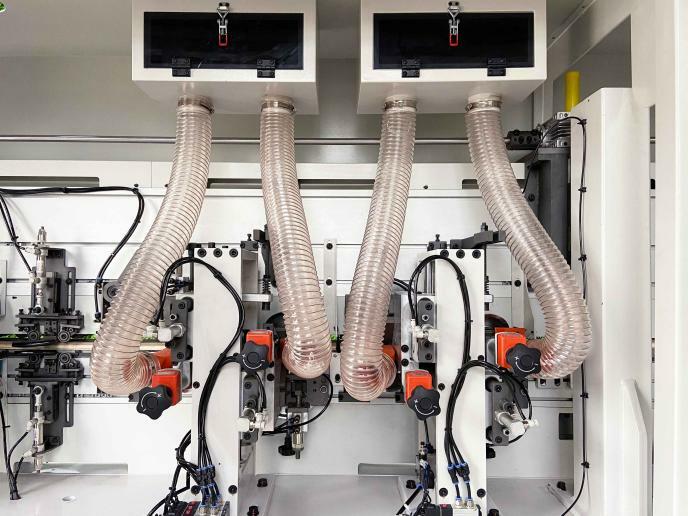

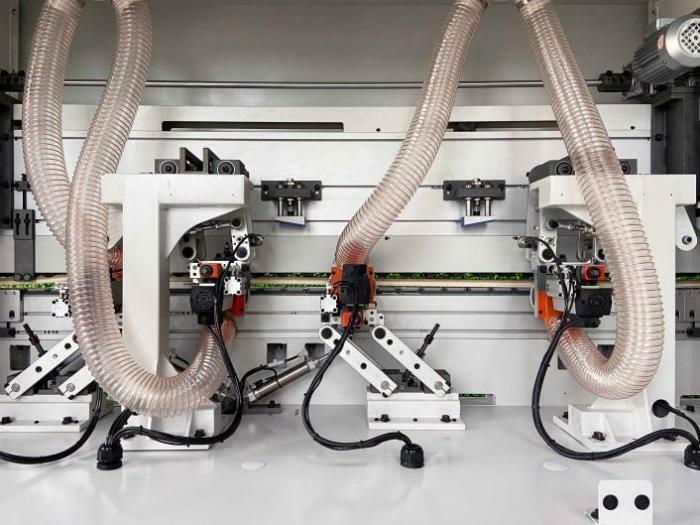

	Черновой узел снятия свес HOLD LASER S600овБыстро и аккуратно удаляет свесы кромочного материала на верхней и нижней сторонах. Деталь отслеживается с помощью больших круглых копиров установленных на плавающем узле, эта конструкция предотвращает появление брака во время фрезеровки.
	Чистовой узел снятия свесовОбеспечивает финишное фрезерование для получения радиусного профиля. Деталь отслеживается с помощью больших круглых копиров установленных на плавающем узле, эта конструкция предотвращает появление брака во время фрезеровки.
	Узел скругления углов (ROUND)Применяется система скругления углов с четырьмя двигателями, что делает процесс обработки более точным и стабильным. (Примечание: как правило, функцию скругления углов можно использовать только в том случае, если толщина кромкооблицовочной ленты больше или равна 1,5 мм)
	Узлы кромочной циклиУдаляют следы, оставленные фрезой для снятия свесов, делает края гладкими и ровными, придает кромке радиусную форму. Второй узел кромочной цикли обеспечивает возможность быстрого переключения на другую толщину кромки.
	Устройство для обрыва стружки + плоская цикля + узел подачи очистительной жидкостиУстройство для обрыва стружки: оно решает проблемы, связанные с тем, что стружка от кромкооблицовочной ленты влияет на нормальную работу плоской цикли или наматывается на полировальный блок, вызывая заклинивание и возгорание двигателя. Гибкая плоская цикля: удаляет излишки клея с поверхности заготовки. Узел подачи очистительной жидкости: растворяет остатки клея для облегчения последующей очистки.
	Блок резиновых вспомогательных опорных роликовОн не повреждает поверхность заготовки, поэтому узкая деталь может стабильно двигаться по конвейерной ленте.
	Узел полирования и нанесения воска

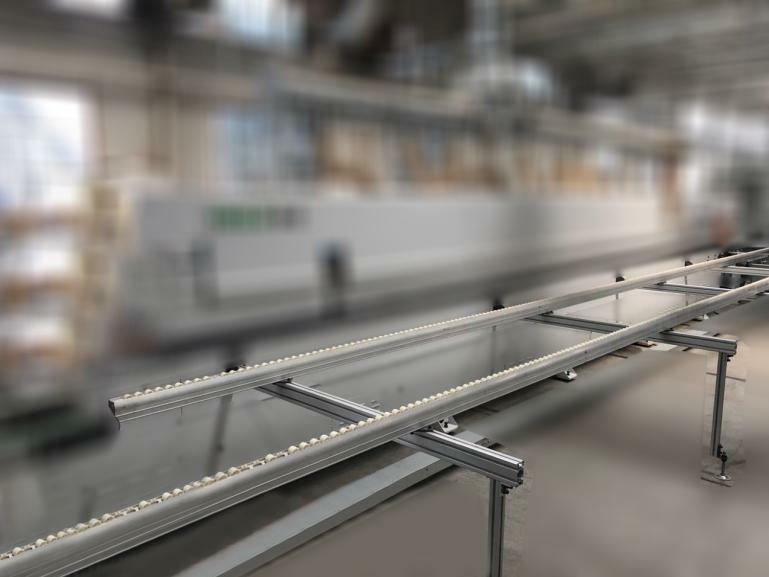

	Двухрядное поддерживающее устройство

Стандартная комплектация

• Пульт управления

• Узел нанесения разделительной жидкости

• Узел прифуговки

• Узел нанесения клея и приклеивания кромки

• Узел лазерной облицовки кромкой

• Узел финишной торцовки

• Узлы чернового и чистового фрезерования свесов кромки

• Узел скругления углов (ROUND)

• Два узла кромочной цикли

• Устройство для обрыва стружки

• Узел клеевой цикли

• Узел подачи очистительной жидкости

• Полировальный узел

• Двухрядный выдвижной суппорт с прорезиненными роликами

Дополнительные опции

• Разделительная жидкость ЛС 2/10
• Очистительная жидкость ЛС 2/10.
