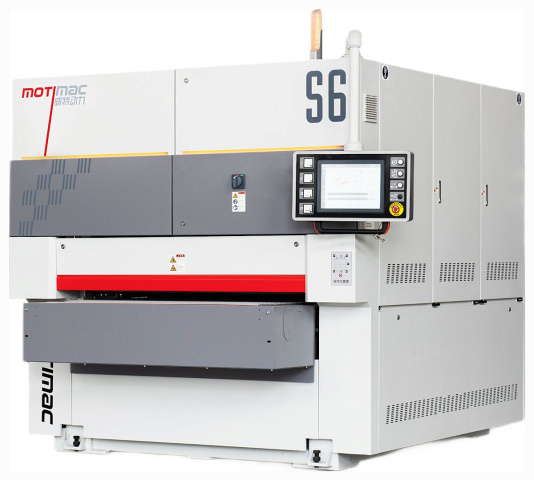

Калибровально-шлифовальный станок с электронными сегментными утюжками Motimac WT RRHG 1300

Калибровально-шлифовальный станокMotimac WT RRHG 1300с электронными сегментными утюжками предназначен для промежуточного выравнивания поверхности и финишного шлифования МДФ под покраску и отделку плёнками в том числе с высокой степенью глянца, изделий из массива древесины и композитных материалов. Межслойного шлифования различных видов грунтов и лаков, шлифование лакокрасочного покрытия высокой степени глянца под полировку, шлифование деталей, фанерованных шпоном, а также других деталей, требующих тонкой и деликатной шлифовки. Комбинация валов разной степени твердости и агрегат супер-финиш с шевронной лентой и сегментированными утюжками максимально расширяет возможности шлифовального станка. Motimac WT RRHG 1300применяется на крупных и средних предприятиях по производству дверей, мебели, паркета, мебельного щита и других столярно-строительных изделий. За счет неподвижной базы подающего конвейера станок может быть интегрирован в покрасочную линию. Область применения Получаемые изделия

Область применения

Motimac WT RRHG 1300применяется на крупных и средних предприятиях по производству дверей, мебели, паркета, мебельного щита и других столярно-строительных изделий. За счет неподвижной базы подающего конвейера станок может быть интегрирован в покрасочную линию. Получаемые изделия

Схемы обработки

Конструктивные особенности

	Обрезиненный вал «R» Обрезиненный вал имеет диаметр 300 мм и твердость 65 шор (другая твердость по запросу). Увеличенный диаметр вала для большего пятна контакта при шлифовании. Твердость первого вала 65 шор позволяет достичь промежуточного выравнивания поверхности детали для последующего финишного шлифования. Шлифовальная лента: 1350 x 2620 мм.
	Обрезиненный вал «R» Обрезиненный вал имеет диаметр 300 мм и твердость 40 шор (другая твердость по запросу). Система «плавающий стол» в зоне контакта вала позволяет избежать перешлифовок при работе с разнотолщинными заготовками. Шлифовальная лента: 1350 x 2620 мм.
	Узел «Суперфиниш» с сегментированным утюжком и шевронной лентой «H» Электронный утюжок с 80-ю управляемыми сегментами, шириной 16 мм каждый. Информация на каждый сегмент передается от высокочувствительного электронного сканера заготовки на входе.Увеличенная длина шлифовальной ленты 2620 мм способствует лучшему охлаждению и очистке ленты, увеличению срока службы, экономии времени на обслуживание. Значительно повышается качество шлифования.Оснащен шевронной лентой.
	Электронное сканирование поверхности заготовки Бесконтактная система сканирования MEP (Италия) позволяет идеально считывать рельеф поверхности с точностью до 100% без «мертвых зон». Электронная система сканирования по сравнению с дешевыми механическими системами имеет высокую точность, быстрый отклик, низкую частоту отказов и повышенную надежность.
	Обдув заготовки на выходе Очистка заготовки после шлифования осуществляется сжатым воздухом из извращающихся сопл – максимально эффективная система обдува заготовки. Позволяет исключить дополнительную очистку на отдельном станке. Система аспирации спроектирована с применением электронной системы инженерного анализа САЕ, что гарантирует идеальное удаление пыли из зоны шлифования.

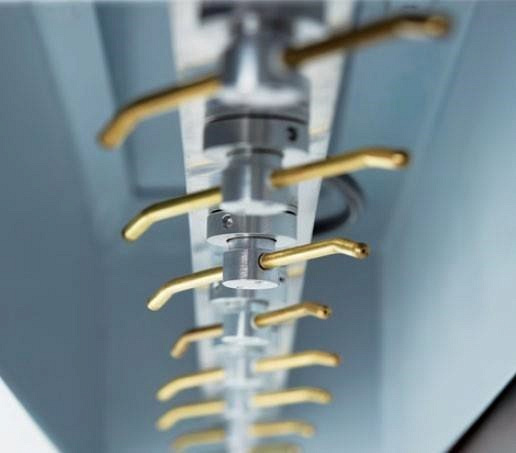

	Сопла для обдува шлифовальных лент Двух рядный обдув обеспечивают лучшее охлаждение шлиф лент, лучшую очистку от пыли, что в свою очередь исключает появление полос на заготовках и гарантирует высокое качество шлифования. Долгий срок службы абразивного материала. Осцилляция сопел повышает эффективность работы исключая образование мертвых зон при обдуве шлифовальной ленты.

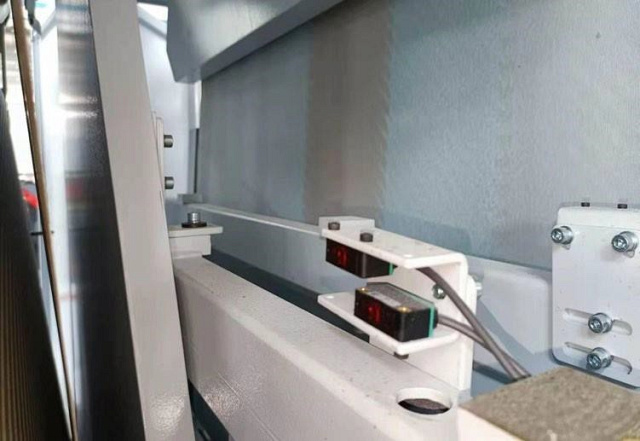

	Двойной контроль осцилляции шлифовальной ленты Осуществляется с помощью фотодатчиков фирмы PEPPERL + FUCHS (Германия). Встроенная функция проверки кромки шлифовальной ленты.

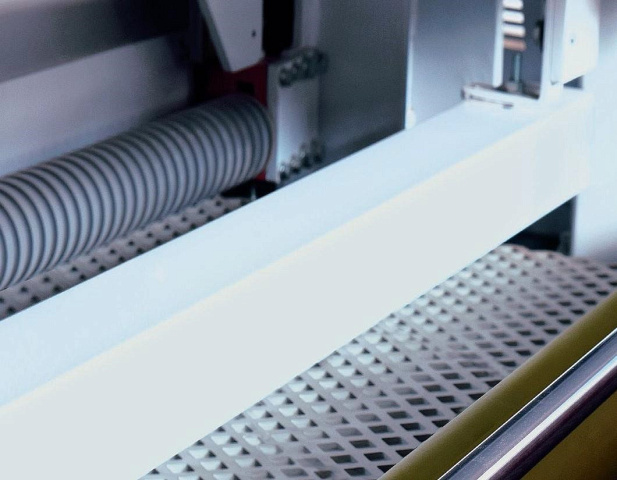

	Конвейерная лента из чистой резины Бесстыковая конвейерная лента (Италия) имеет коэффициент трения в 3 раза выше, чем традиционные ленты из ПВХ, что исключает смещение заготовки в процессе обработки. Предельно устойчива к растяжению, исключает напряжения на краях ленты, обладает повышенным ресурсом. Позволяет на 2% улучшить качество шлифования по сравнению с обычными лентами из ПВХ.

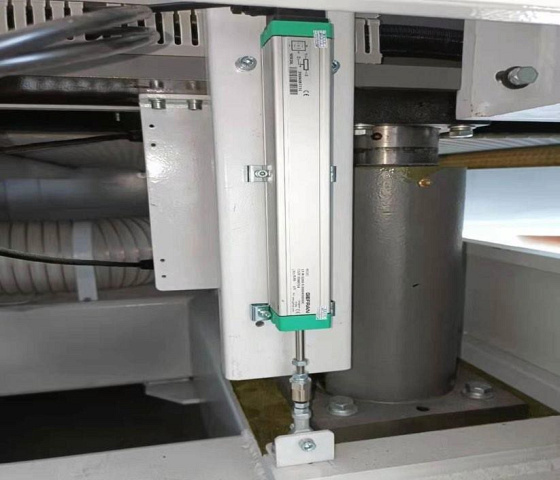

	Система высокоточного позиционирования Высочайшая точность настройки на толщину обработки обеспечивается благодаря высокоточным ШВП работающим в связке с датчиком смещения (Италия). Данная система исключает накопление ошибок и гарантирует высокоточную настройку станка.
	Интеллектуальная система управления MEKS Быстрый ввод и изменение параметров обработки.Предупреждение об ошибках и неисправностях.Информирование о предстоящем техническом обслуживании (смена шлиф ленты, замена клиновых ремней) позволяет избежать вынужденных простоев.Точный расчет потребляемой энергии для анализа затрат.

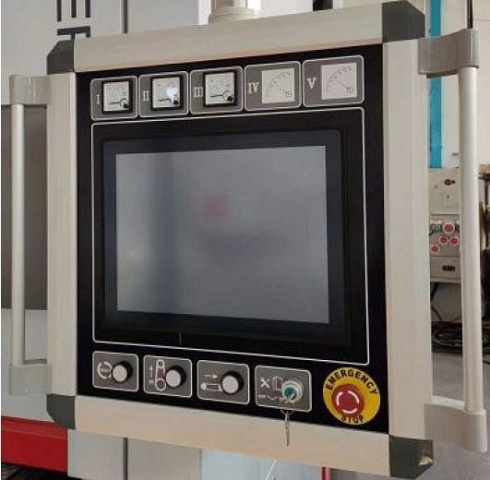

	Консоль управления Подвижная консоль управления оборудованиям с PLC панелью легко передвигается в удобное для оператора расположение относительно станка. Позволяет производить беспрерывный контроль процесса шлифованию в удобной зоне расположения.
	Подшипники FAG, Германия На всех валах установлены подшипники FAG (Германия) не требующие технического обслуживания.Благодаря этому валы всегда сохраняют первоначальную настройку балансировки до 0,3 грамма, выполненную в заводских условиях.Исключена погрешность при техобслуживании станка.
	Конические втулки шкивов Использование конических втулок значительно упрощает обслуживание станка: удобный монтаж и демонтаж втулки, не требуется балансировка. Высокая точность изготовления конических втулок на станках с ЧПУ исключает возникновение вибраций.
	Поликлиновые ремни привода шлифовальных валов Благодаря использованию поликлиновых ремней OPTIBELT (Германия) гарантируется высокий коэффициент передачи (97%), пониженная вибрация, устойчивость к растяжению и увеличенный ресурс ремня.

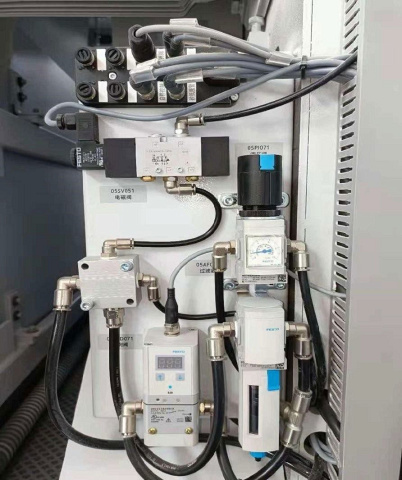

	Пневмокомпоненты FESTO, Германия Надежные пневмокомпоненты от лидера отрасли FESTO (Германия) гарантируют бесперебойную и точную работу.

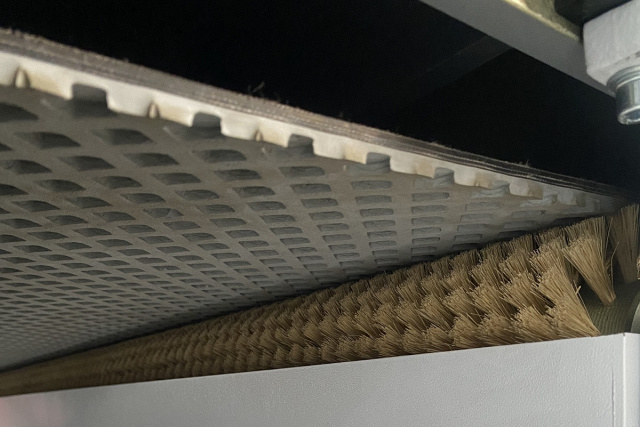

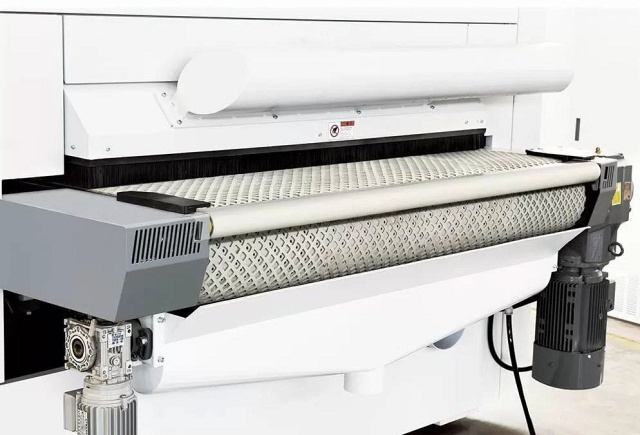

	Система очистки конвейрной ленты Предназначена для очистки конвейерной ленты в процессе работы. Обеспыливает и очищает от пыли и загрязнений поверхность ленты Обеспечивает стабильное и бездефектное шлифование за счёт постоянного обеспыливания, что критически важно при работе с мелкоабразивными шлифовальными лентами. Увеличивает срок службы конвейерной ленты
	Электрокомпоненты SIEMENS и АВВ Все электрокомпоненты станка уже в базовой комплектации только от ведущих европейских производителей SIEMENS и АВВ. Электронная система управления сегментами утюжка (Италия) гарантирует мгновенный отклик, быструю обработку данных и высокую надежность.
	Система инженерного анализа САЕ Каждая деталь станка разработана с применением специальных методов проектирования тяжелого оборудования САЕ, поэтому станина и детали станка имеют массивную конструкцию и увеличенный запас надежности.

Комплектация

Дополнительная

	Шлифовальные ленты На бумажной или тканевой основе. Подбираются в соответствии с задачей заказчика. Отличаются высоким качеством обработки и увеличенным ресурсом. Шлифовальные ленты бесконечные
	Винтовой компрессор TRIUMPH DELTA 20/8 C Компания TRIUMPH – немецкий концерн, выпускающий широкую гамму металлообрабатывающего и другого промышленного оборудования, в т.ч. и винтовые компрессоры. Производительность: 2,03 м3/мин;Мощность: 15 кВт;Давление: 8 Бар;Осушитель: в комплекте;Ресивер: 500 л. Компрессор TRIUMPH
	Фильтр рукавный EcoWood FPC 12500 Компактный рукавный фильтр с электромеханическим встряхиванием предназначен для очистки воздуха от сухой неслипающейся пыли, опилок и стружки в центральных системах аспирации. Фильтр устанавливается внутри производственных помещений в основном на мебельных и деревообрабатывающих производствах. Производительность: 12 500 м3/ч;Мощность: 18,5 кВт;Напор: 3000 Па;Количество накопителей: 4 шт. Фильтр рукавный EcoWood

Технические характеристики

Характеристика	Значение
Тип поверхности	Плоская
Заготовка, материал	Листовой материал (щит, МДФ, фанера и др.) / Шпонированная заготовка / Окрашенный (грунтованный) *
Макс. ширина обработки, мм	1300
Толщина обработки, мм	3 - 150
Мин. длина заготовки, мм	490
Скорость подачи, м/мин	3 - 26
Общая мощность, кВт	61
Размер шлифовальной ленты (узел R), мм	1350 x 2620
Размер шлифовальной ленты (узел H), мм	1350 x 2620
Мощность шлифовального узла (R), кВт	15
Мощность шлифовального узла (Н), кВт	15
Размер шевронной ленты (узел H), мм	1350 x 2190
Диаметр обрезиненного вала, мм	300
Твердость обрезиненного вала, шор	65 / 40
Количество сегментов в утюжке, шт.	80
Ширина сегментов в утюжке, шт./мм	16
Длина, мм	2235
Ширина, мм	3610
Высота, мм	2450
Вес Motimac WT RRHG 1300, кг	6300
