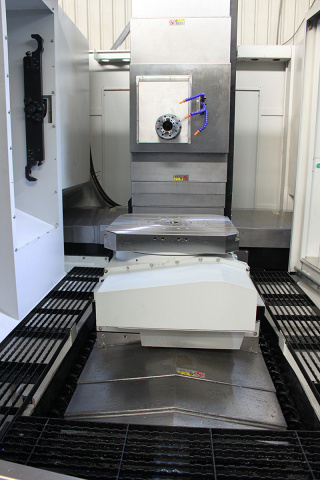

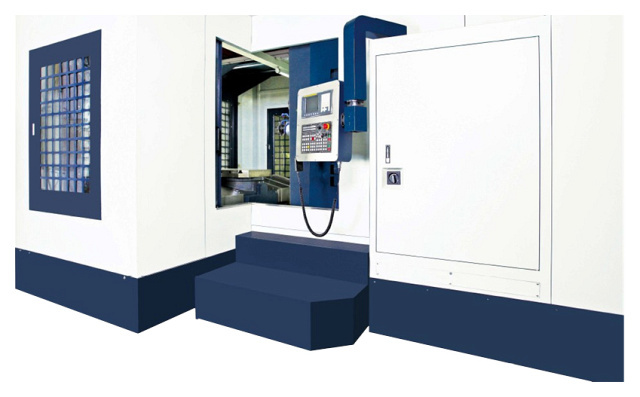

Горизонтально-фрезерный центр SPECTR MHM-1000

Станки предназначены для точной и высокопродуктивной обработки: Работа в автоматическом цикле обеспечена за счетавтоматической смены инструментаиз инструментального магазина. Дополнительная оснастка станка дает возможность применения высокопроизводительных инструментов сцентровым подводом охлаждающей жидкости. Поворотный стол, управляемый системой ЧПУ (ось «B»), дает возможность обработки деталей с нескольких сторон или позволяет повысить производительность благодаря использованию большего числа зажимных приспособлений. Фрезерные центры серии MHM широко используются в инструментальном производстве, производстве деталей штампов и пресс-форм, в авиационной и автомобильной и многих других отраслях промышленности. Область применения Инструментальное производство Изготовление пресс-форм и штампов высокого качества Автомобильная промышленность Авиационная промышленность Приборостроение

Область применения

Фрезерные центры серии MHM широко используются в инструментальном производстве, производстве деталей штампов и пресс-форм, в авиационной и автомобильной и многих других отраслях промышленности. Инструментальное производство Изготовление пресс-форм и штампов высокого качества Автомобильная промышленность Авиационная промышленность Приборостроение

Схемы обработки

	Фрезерование канавок и пазов
	Фрезерование уступов
	Фрезерование канавок и пазов дисковой фрезой
	Торцевое фрезерование
	Фрезерование уступов
	Фрезерование уступов
	Фрезерование отверстий и карманов (расфрезеровывание отверстия)
	Фрезерование шпоночного паза
	Фрезерование Т-образного паза

Конструктивные особенности

	Cистема ЧПУ В базовой комплектации устанавливается обновлённая система ЧПУ FANUC 0i-MF (5) Plus, LCD монитор 10,4 дюймов. В версии Plus расширен функционал:
	Cтанина Основной несущий узел станка, который служит для монтажа основных компонентов и узлов. Основание, колонна и шпиндельный узел, спроектированы при помощи компьютерных моделей методом конечных элементов (FEM). Компоненты станины отлиты из модифицированного чугуна Meehanite с применением дополнительных рёбер жёсткости как внутри, так и на внешней части конструкции. Конструкция станка гарантирует высокую стабильность и жесткость, что делает возможным проведение тяжелой обработки всех видов материалов.

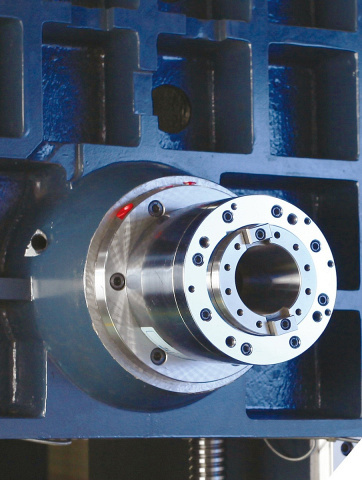

	Шпиндель В базовой комплектации установлены шпиндели мировых производителей KENTURN (Тайвань). Максимально сбалансированы и обладает высокой статической и динамической жесткостью, с ременным типом привода (стандарт) - BT50 / SK50 / 6000 об/мин. Все шпиндели в торце оснащены дополнительными форсунками подачи СОЖ (5 Бар) в зону резания для интенсивной обработки. Шпиндели фирмы KENTURN используются на мировом брендовом оборудовании для производства компонентов для автомобильной, аэрокосмической и др. отраслях промышленности.

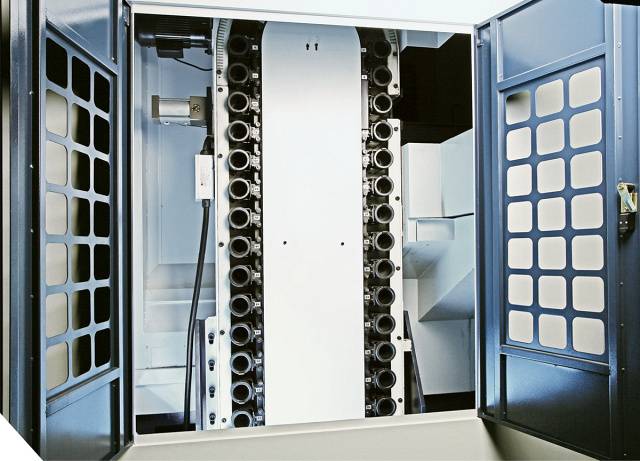

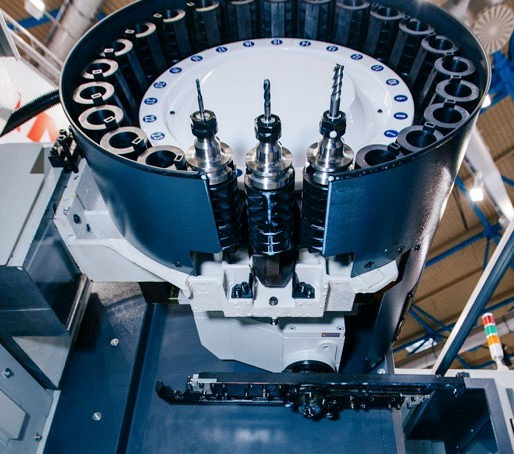

	Инструментальный магазин Станок оснащен системой автоматической смены инструмента манипуляторного типа. Это позволяет сократить вспомогательное время на смену инструмента при обработке сложных изделий, для изготовления которых требуется от 20 и более различных инструментов. 24 позиции инструмента: По требованию заказчика инструментальный магазин возможно расширить до 60 / 90 / 120 позиций. 60 позиции инструмента:

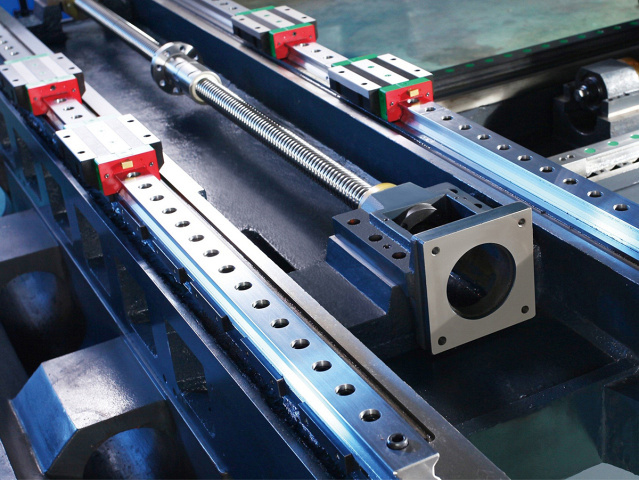

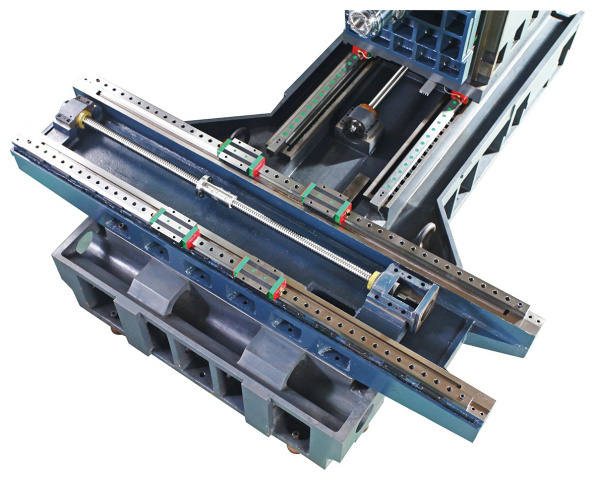

	Направляющие перемещений На станках серии MHM перемещения по осям (X, Y, Z) осуществляются по роликовым направляющим, увеличенной толщины (45 мм) типа RGH фирмы PMI / HIWIN (Тайвань). В несущих блоках (каретках) четыре ряда роликов размещены под углом 45º, поэтому одинаково воспринимают нагрузку как в радиальном, так и в продольном направлениях. За счет использования линейных направляющих достигается высокая жесткость и грузоподъемность, быстрый динамический отклик, низкий коэффициент трения (0,003 ~ 0,005).

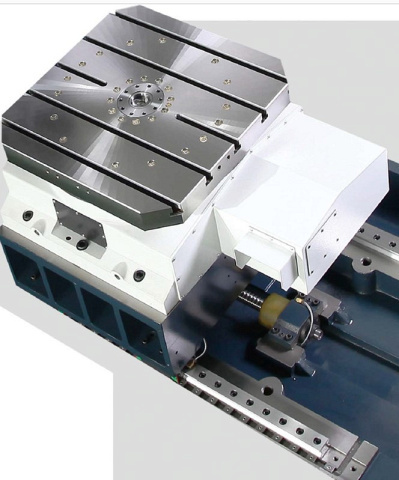

	Рабочий стол Рабочий стол является неотъемлемой частью станины и определяет жёсткость конструкции станка. Поскольку заготовка опирается на рабочий стол, его плоскость является важнейшим элементом в координатной системе обработки и любые деформации стола недопустимы. Для исключения любого рода деформаций поверхности столов на всех станках MHM термически обрабатываются (закаливаются) и после этого имеет показатели твёрдости 52 HRC по Роквеллу. Это обеспечивает точность обработки на вес SPECTR MHM-1000ь период эксплуатации оборудования. В предлагаемом станке используется поворотный стол и механизмы смены паллет, производства DETRON (Тайвань).

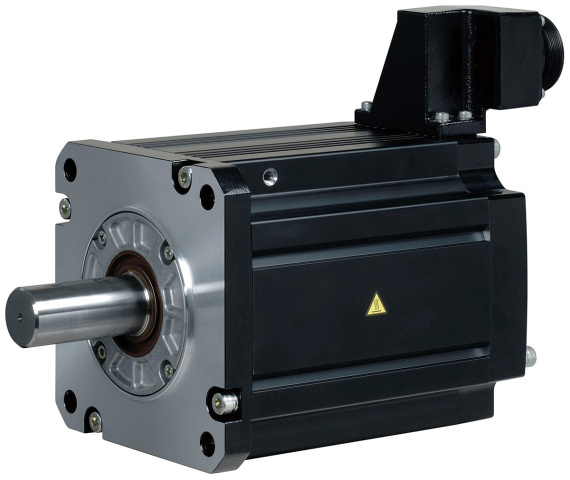

	Основные двигатели Fanuc В базовой комплектации на станках MHM применяются шпиндельные моторы FANUC серии βiI-B, обеспечивающий высокую мощность, крутящий момент и отличную производительность. Характеризуются высоким КПД и низким тепловыделением, классом защиты IP40. По осям установлены серворивода FANUC Beta i - двигатели с высоким соотношением эффективности и энергопотребления. Характеризуются быстрым ускорением, плавным вращением, степенью защиты IP65. Для достижения максимального результата, обрабатывающие центры MHM оснащаются двигателями низкой инерции, что позволяет достичь высокого крутящего момента при низких оборотах. В тоже время ускорение/замедление процесса нарезания резьбы сокращается до минимума.
	Конвейер удаления стружки Для удаления отработанной стружки из зоны резания используется автоматически винтовой двойной конвейер (шнек), который не только извлекает стружку, но и отжимает отработанную СОЖ в встроенный бак под конвейером. Конвейер включается через M-код или напрямую от с пульта управления. С помощью настроек устанавливается интервал и продолжительность работы конвейера для автоматического цикла работы. В комплекте поставляется тележка (корзина) для сбора стружки.

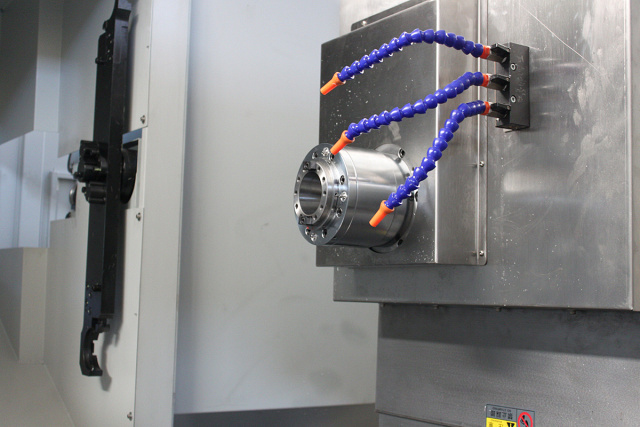

	Масляное охлаждение шпинделя Шпиндель - один их главных узлов, от эффективности работы которого напрямую зависит качество и точность обработки. Именно поэтому на всех станках серии MHM установлено масляное охлаждение шпинделя. Основные преимущества:
	Маслоотделитель (сепаратор СОЖ) Маслоотделитель (сепаратор СОЖ) дискового типа предназначен для удаления масляных загрязнений из охлаждающей жидкости. Диск из нержавеющей стали со специальным покрытием (для налипания масла) вращаясь захватывает масляную пленку с поверхности СОЖ, которая затем удаляется. Очищенная СОЖ попадает обратно в систему циркуляции для дальнейшего использования. Маслоотделитель существенно экономит и продлевает срок службы охлаждающей жидкости в системе.
	Редуктор (ZF Германия) Привод шпинделя через коробку скоростей обеспечивает превосходную обработку и высокий крутящий момент при тяжелых режимах обработки. Регулировка частоты оборотов от 10 до 6000 об/мин. Все шестерни и подшипники работают в масляной ванне.

Комплектация

Стандартная

Дополнительная

Технические характеристики

Характеристика	Значение
Точность позиционирования, мм	0,012
Повторяемость, мм	0,005
Точность индексации поворотного стола, с	5 (0,001* опция)
По оси X, мм	1600
По оси Y, мм	1200
По оси Z, мм	1250
Расстояние от центра шпинделя до поверхности стола, мм	150 - 1350
Расстояние от центра стола до поверхности шпинделя, мм	250 - 1500
Тип направляющих	Качения
Быстрые перемещения X / Y / Z, м/мин	24 / 24 / 24
Скорость подачи (X/Y/Z), мм/мин	6000
Ширина роликовых направляющих по осям X/Y/Z, мм	55 / 55 / 55
Диаметр ШВП, мм	50
Диаметр инструмента (макс.), мм	112
Длина инструмента (макс.), мм	350
Время смены инструмента, сек.	3, 1
Вес инструмента (макс.), кг	15
Кол-во инструмента магазина, шт	24 (40, 60 опция)
Давление воздуха, кг/см2	5 - 6
Максимальный диаметр инструмента при пустых соседних гнездах, мм	200
Частота вращения, об/мин	6000
Шпиндель	KENTURN
Конус	BT50 / SK50
Мощность двигателя шпинделя (пост. / 30 мин), кВт	22 / 26
Тип привода шпинделя	Ремень
Мощность серво-двигателей по осям X / Y / Z, кВт	6 / 7 / 7
Мощность помпы СОЖ, кВт	0,7 (3)
Система ЧПУ	Fanuc
Размер стола, мм	800 x 800
Макс. нагрузка, кг	3000
Мощность мотора поворота стола, кВт	3
Размер Т-образного паза, мм	150 x 22 x 7
Потребляемая мощность, кВт	50
Расход воздуха, Mpa’ л/ мин	0,6' 500
Давление воздуха, кг/см	6
Макс. скорость вращения стола, об/мин	11
Тормозное усилие, кг/м	5000
Количество паллет, шт.	1
Объём бака СОЖ, л	150 - 180
Длина, мм	5200
Ширина, мм	4600
Высота, мм	3550
Вес, кг	22 000
