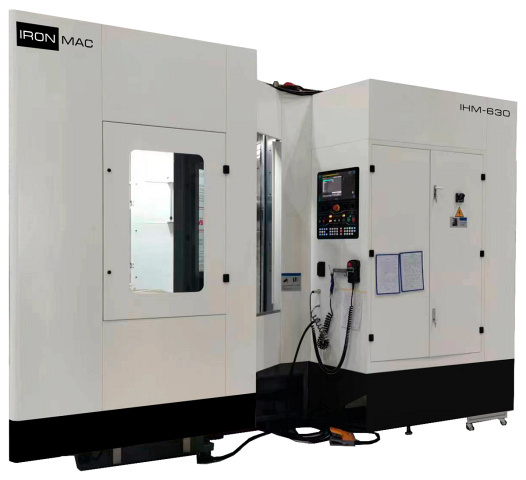

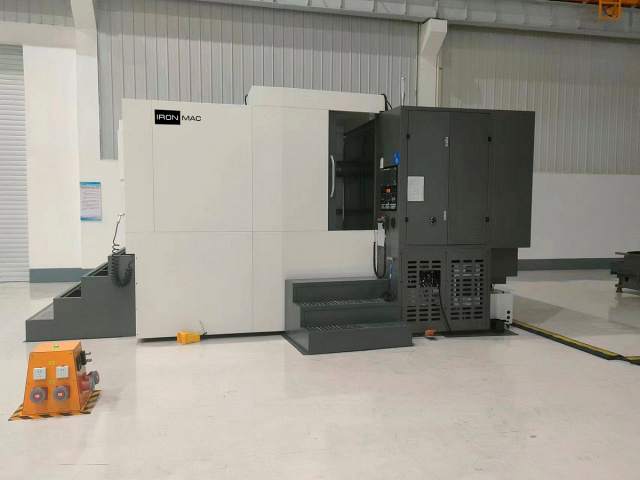

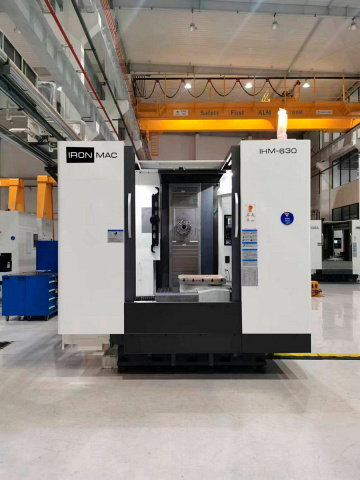

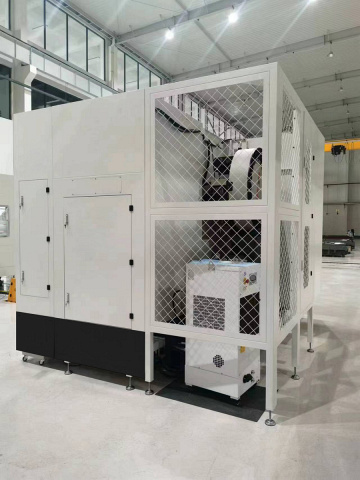

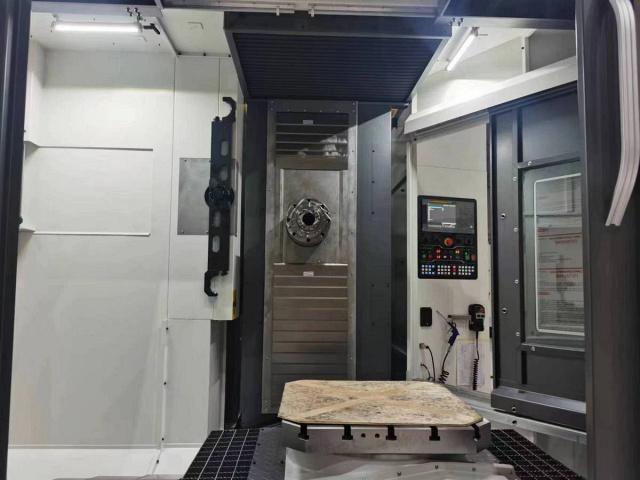

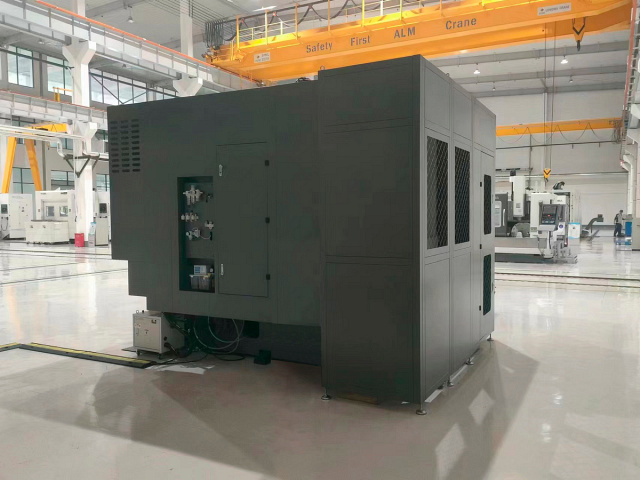

Горизонтально-фрезерный центр IRONMAC IHM-630 APC

Станки предназначены для точной и высокопродуктивной обработки коробчатых и плоских деталей из стали, серого чугуна и различных сплавов. Также возможно применение для обработки форм, штампов и серийного производства деталей с использованием системы смены паллет. Работа в автоматическом цикле обеспечена за счетавтоматической смены инструментаиз инструментального магазина. Дополнительная оснастка станка дает возможность применения высокопроизводительных инструментов сцентровым подводом охлаждающей жидкости. Поворотный стол, управляемый системой ЧПУ (ось «B»), дает возможность обработки деталей с нескольких сторон или позволяет повысить производительность благодаря использованию большего числа зажимных приспособлений. Фрезерные центры серии IHM широко используются в инструментальном производстве, производстве деталей штампов и пресс-форм, в авиационной и автомобильной и многих других отраслях промышленности. Область применения Инструментальное производство Изготовление пресс-форм и штампов высокого качества Автомобильная промышленность Авиационная промышленность Приборостроение

Область применения

Фрезерные центры серии IHM широко используются в инструментальном производстве, производстве деталей штампов и пресс-форм, в авиационной и автомобильной и многих других отраслях промышленности. Инструментальное производство Изготовление пресс-форм и штампов высокого качества Автомобильная промышленность Авиационная промышленность Приборостроение

Схемы обработки

	Фрезерование канавок и пазов
	Фрезерование уступов
	Фрезерование канавок и пазов дисковой фрезой
	Торцевое фрезерование
	Фрезерование уступов
	Фрезерование уступов
	Фрезерование отверстий и карманов (расфрезеровывание отверстия)
	Фрезерование шпоночного паза
	Фрезерование Т-образного паза

Конструктивные особенности

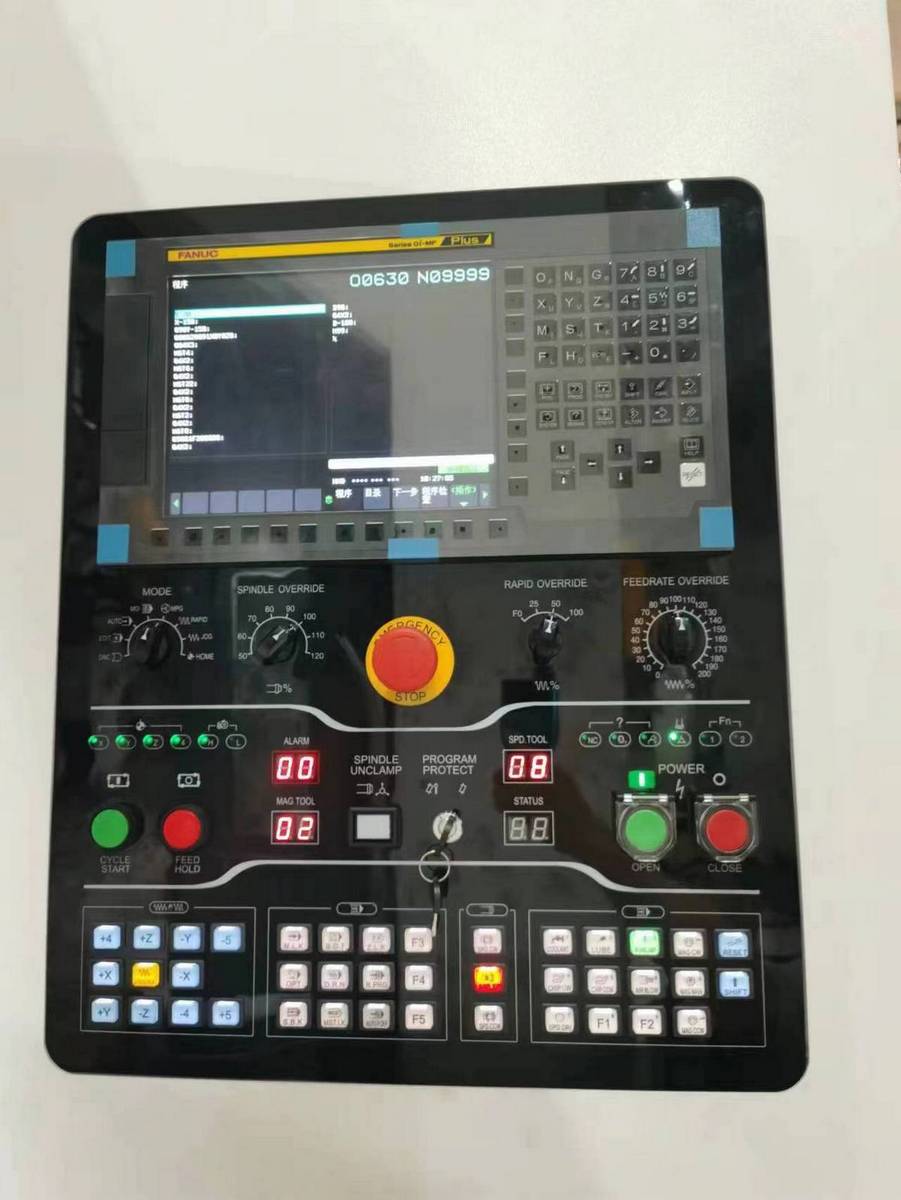

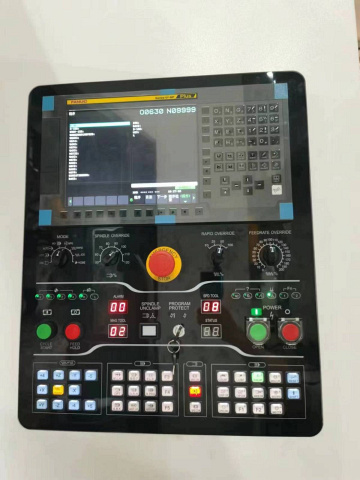

	Система ЧПУ В базовой комплектации устанавливается обновлённая система ЧПУ FANUC 0i-MF (5) Plus, LCD монитор 10,4 дюймов. В версии Plus расширен функционал: Без удорожания можно выбрать контроллер Siemens.

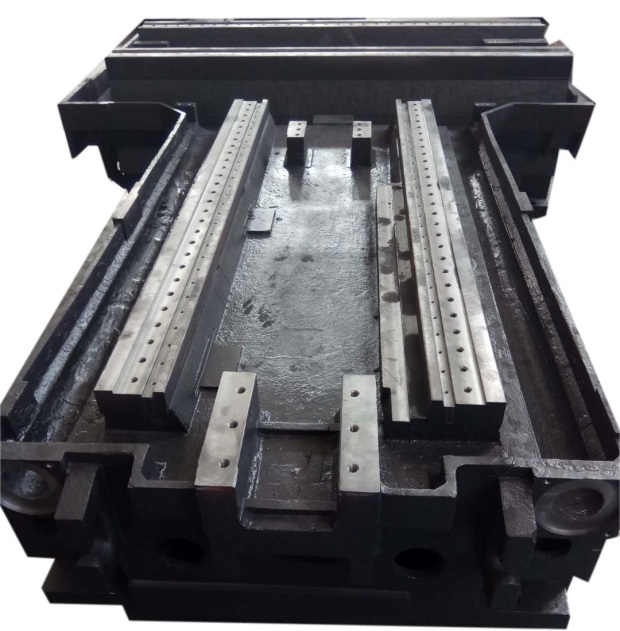

	Станина Трехточечная опорная станина Т-образной формы с высокой жёсткости. Рабочий стол и манипулятор инструментального магазина закреплены на станине, обеспечивая общую жесткость станка. Станина проектировалась с использованием метода конечных элементов (FEM), выбраны правильные расположения ребер жёсткости, поэтому она обладает высокой статической и динамической жесткостью с долгосрочным сохранением точности.

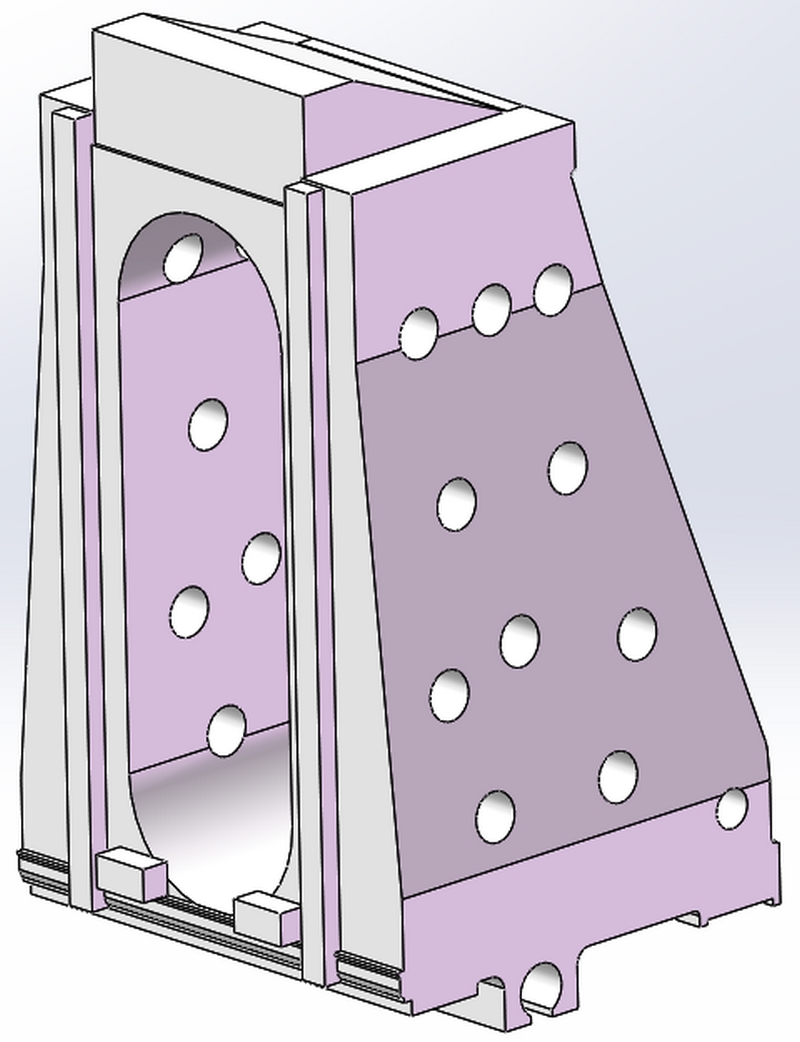

	Колонна Станок имеет подвижную колонну, это дает большое преимущество в жёсткости и грузоподъемности, в сравнении со станками с крестовым столом и неподвижной колонной. Конструкция "коробка в коробке", внутренние ребра жесткости анализируются с помощью структурной статики, динамики и топологии с помощью метода конечных элементов.

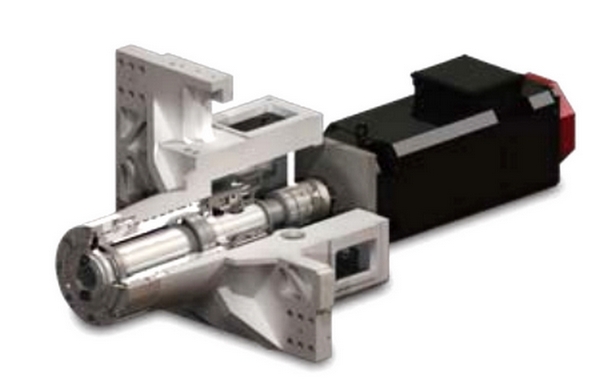

	Шпиндель В базовой комплектации установлены шпиндели мировых производителей KENTURN / Cells (Тайвань). Максимально сбалансированы и обладает высокой статической и динамической жесткостью, с ременным типом привода (стандарт) - BT50 / SK50 / BT40 Все шпиндели в торце оснащены дополнительными форсунками подачи СОЖ в зону резания для интенсивной обработки. Шпиндели фирмы KENTURN/Cells используются на мировом брендовом оборудовании для производства компонентов для автомобильной, аэрокосмической и др. отраслях промышленности. В шпиндели станка устанавливаются подшипники фирм NSK / FAG Опционально и в версиях IHM-630APC используется устройство циркуляции масляного охлаждения с регулируемой температурой в сердечнике шпинделя и втулках, которое может подавлять тепловые изменения, вызванные нагревом этих деталей, и обеспечивать точность обработки.

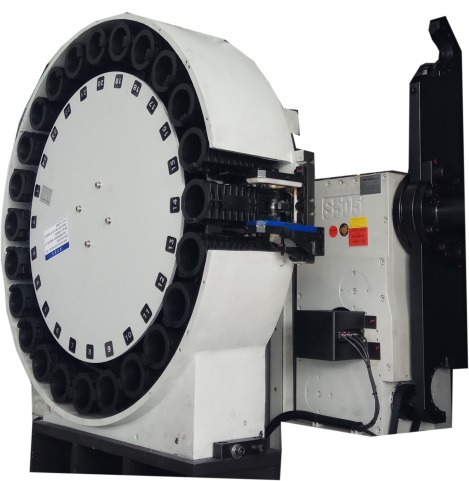

	Инструментальный магазин Станок оснащен системой автоматической смены инструмента манипуляторного типа. Это позволяет сократить вспомогательное время на смену инструмента при обработке сложных изделий, для изготовления которых требуется от 24 и более различных инструментов. Производители – Тайвань Kyiv / Okada OKADA / Gifu, Taiwan. 24 позиции инструмента: По требованию заказчика инструментальный магазин возможно расширить до 40 / 60 / 90 / 120 позиций: 60 позиции инструмента:

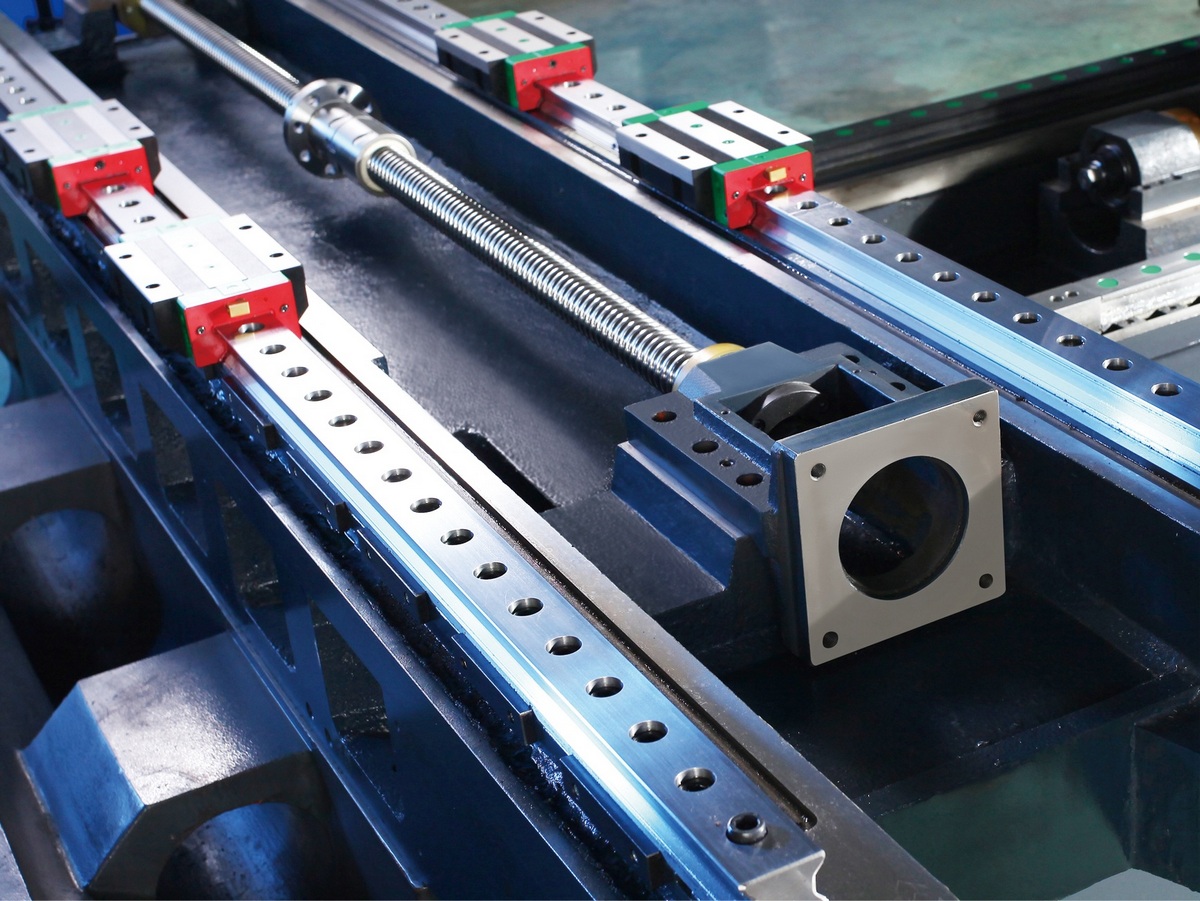

	Направляющие перемещений

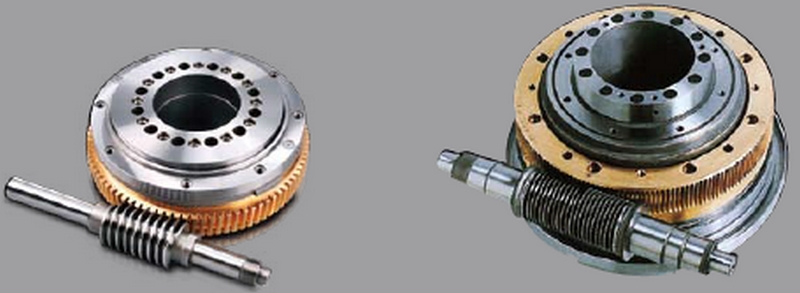

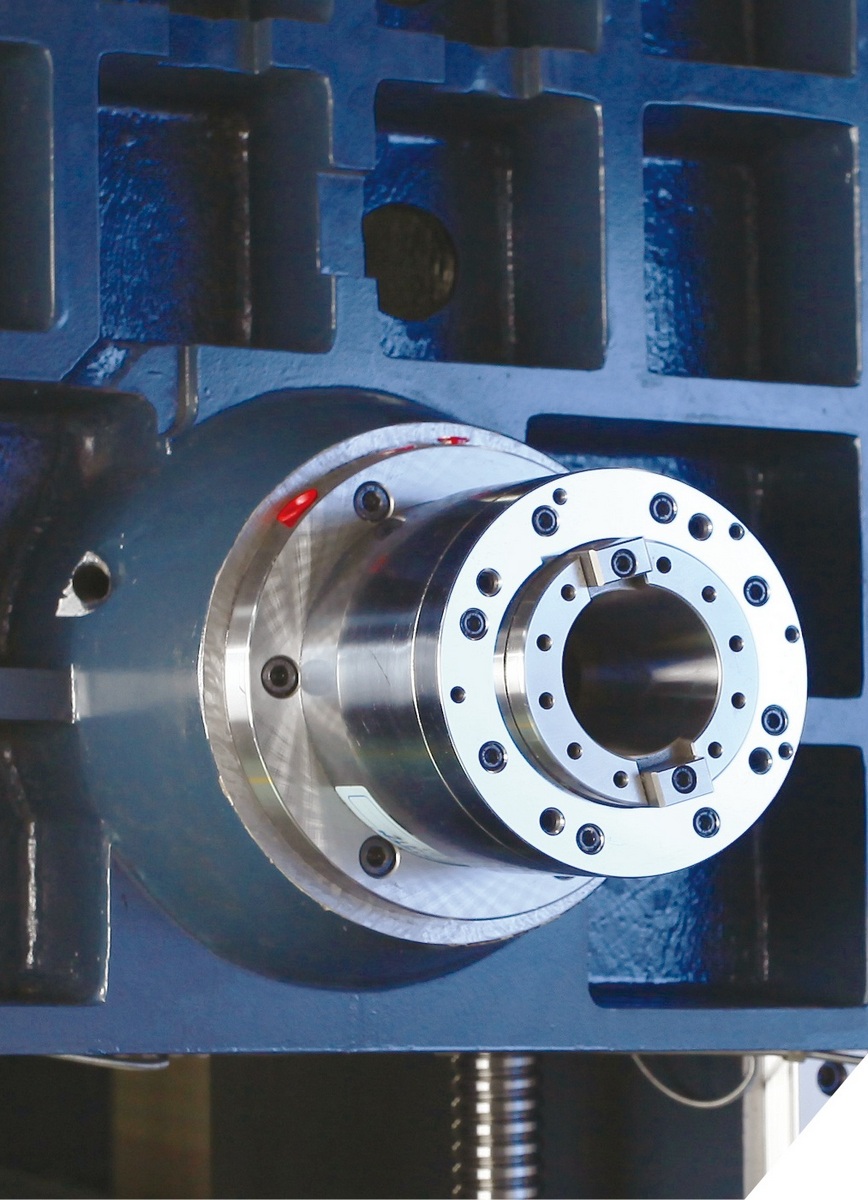

	Рабочий стол Поворотный стол: приводимый в движение прецизионной передачей, точное позиционирование и фиксация достигаются с помощью червячной передачи и диска торцевой передачи, а минимальный угол деления составляет 1-я. В предлагаемом станке используется поворотный стол и механизмы смены паллет, производства Baojiacheng / Genlong / Parkson (Тайвань / Китай)

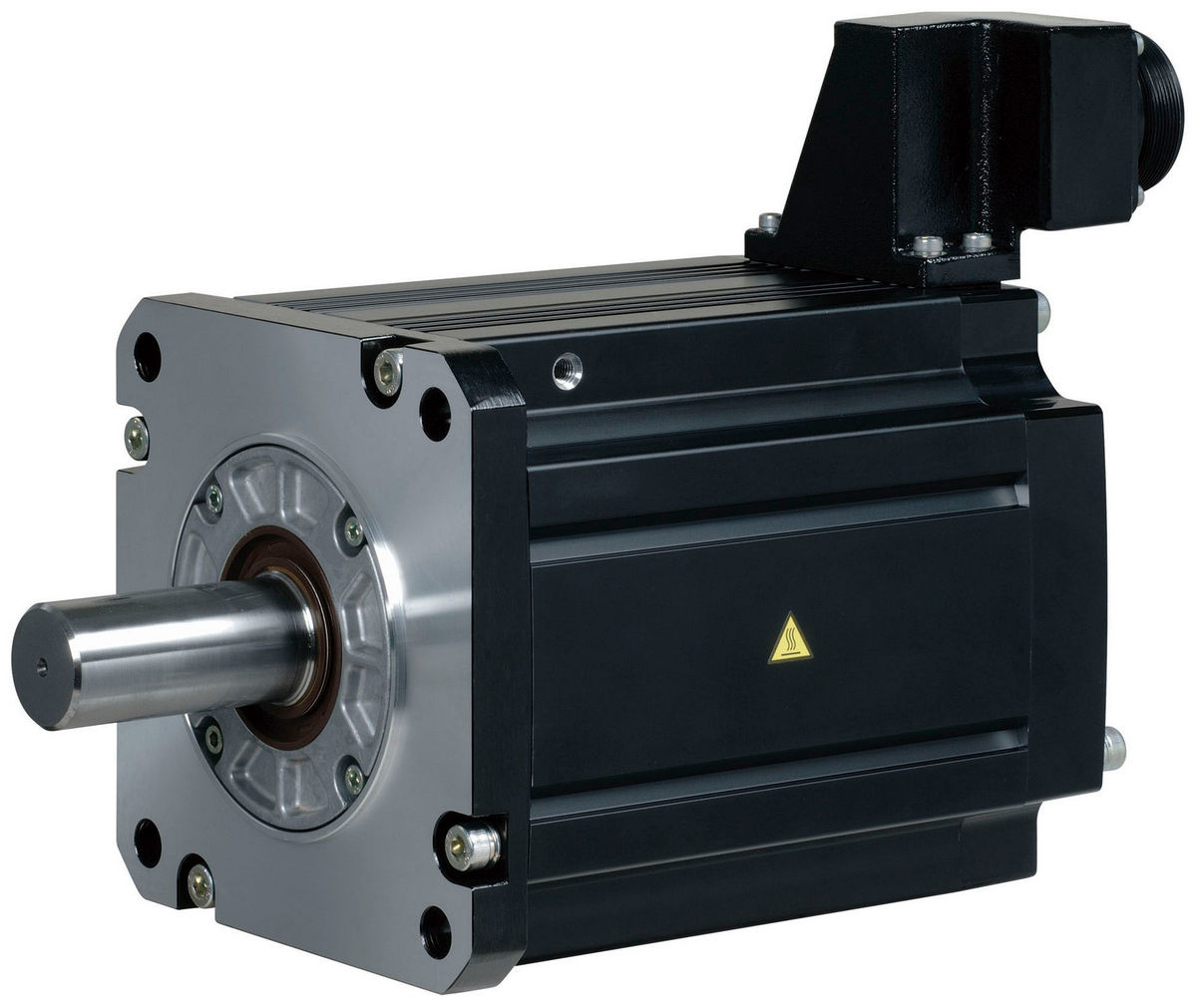

	Основные двигатели FANUC / SIEMENS В базовой комплектации на станках MHM применяются шпиндельные моторы FANUC серии βiI-B, обеспечивающий высокую мощность, крутящий момент и отличную производительность. Характеризуются высоким КПД и низким тепловыделением, классом защиты IP40. По осям установлены серворивода FANUC Beta i - двигатели с высоким соотношением эффективности и энергопотребления. Характеризуются быстрым ускорением, плавным вращением, степенью защиты IP65. Для достижения максимального результата, обрабатывающие центры MHM оснащаются двигателями низкой инерции, что позволяет достичь высокого крутящего момента при низких оборотах. В тоже время ускорение/замедление процесса нарезания резьбы сокращается до минимума.

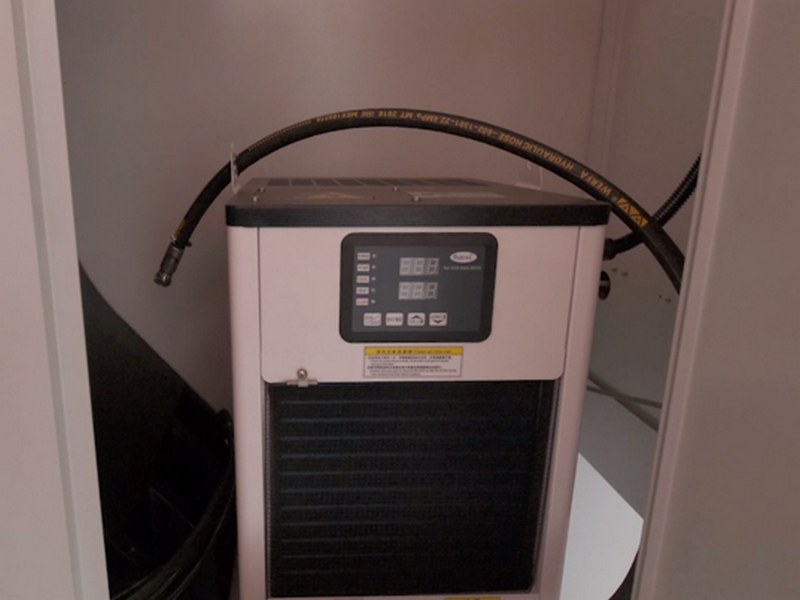

	Масляное охлаждение шпинделя Шпиндель - один их главных узлов, от эффективности работы которого напрямую зависит качество и точность обработки. Именно поэтому на всех станках серии IHM630 установлено масляное охлаждение шпинделя. Основные преимущества:

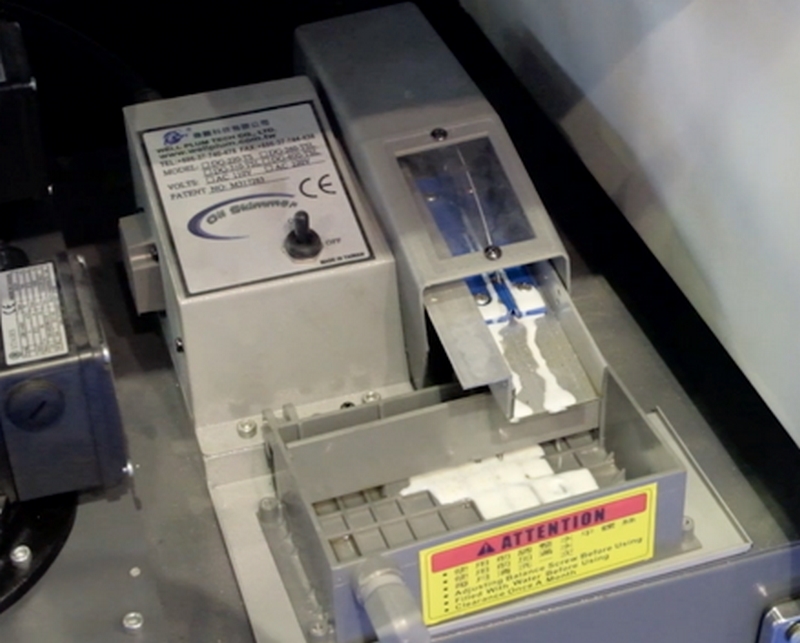

	Маслоотделитель (сепаратор СОЖ) Маслоотделитель (сепаратор СОЖ) дискового типа предназначен для удаления масляных загрязнений из охлаждающей жидкости. Диск из нержавеющей стали со специальным покрытием (для налипания масла) вращаясь захватывает масляную пленку с поверхности СОЖ, которая затем удаляется. Очищенная СОЖ попадает обратно в систему циркуляции для дальнейшего использования. Маслоотделитель существенно экономит и продлевает срок службы охлаждающей жидкости в системе.
	Прямой привод ШВП Обеспечивает моментальное четкое перемещение по осям, без рывков и потерь мощности. В версии IHM-630APC охлаждающее масло циркулирует по валу шарикового винта, чтобы быстро подавить воздействие нагрева на ходовой винт и серводвигатель во время высокоскоростной подачи и обеспечить стабильную точность обработки.

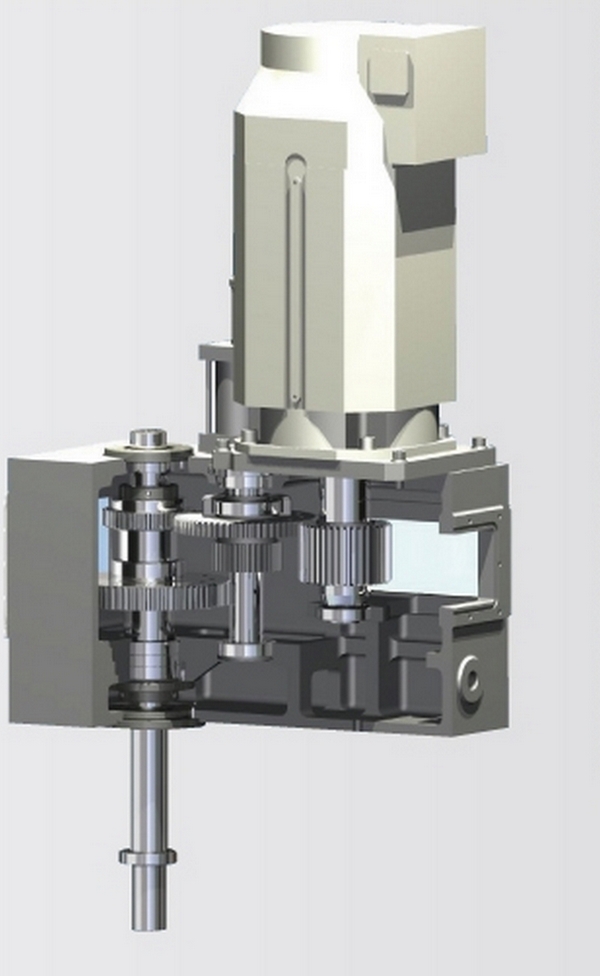

	Редуктор (ZF Германия) Привод шпинделя через коробку скоростей обеспечивает превосходную обработку и высокий крутящий момент при тяжелых режимах обработки. Регулировка частоты оборотов от 10 до 6000 об/мин. Все шестерни и подшипники работают в масляной ванне.

Комплектация

Стандартная

Дополнительная

Технические характеристики

Характеристика	Значение
Точность позиционирования, мм	0,006
Повторяемость, мм	0,003
Точность индексации поворотного стола, с	0,001
По оси X, мм	1100
По оси Y, мм	900
По оси Z, мм	1000
Расстояние от центра шпинделя до поверхности стола, мм	50 - 950
Расстояние от центра стола до поверхности шпинделя, мм	200 - 1200
Тип направляющих	Качения
Быстрые перемещения X / Y / Z, м/мин	60 / 60 / 60
Скорость подачи (X/Y/Z), мм/мин	12 000
Ширина роликовых направляющих по осям X/Y/Z, мм	55 / 55 / 55
Диаметр ШВП, мм	50
Диаметр инструмента (макс.), мм	125
Длина инструмента (макс.), мм	400
Время смены инструмента, сек.	3,7
Вес IRONMAC IHM-630 APC инструмента (макс.), кг	25
Кол-во инструмента магазина, шт	45
Давление воздуха, кг/см2	5 - 6
Максимальный диаметр инструмента при пустых соседних гнездах, мм	250
Частота вращения, об/мин	6000
Шпиндель	CELLS
Конус	BT50
Мощность двигателя шпинделя (пост. / 30 мин), кВт	22 / 26
Тип привода шпинделя	Редуктор
Мощность серво-двигателей по осям X / Y / Z, кВт	7 / 7 / 7 / 4 (ось B)
Мощность помпы СОЖ, кВт	0,7 (3)
Система ЧПУ	Fanuc / Siemens
Размер стола, мм	630 x 630
Макс. нагрузка, кг	1200
Размер Т-образного паза, мм	100 x 18 x 5
Потребляемая мощность, кВт	50
Расход воздуха, Mpa’ л/ мин	0,6' 500
Давление воздуха, кг/см	6
Макс. скорость вращения стола, об/мин	11,1
Тормозное усилие, кг/м	4000
Количество паллет, шт.	1
Объём бака СОЖ, л	150 - 180
Длина, мм	6300
Ширина, мм	4300
Высота, мм	3500
Вес, кг	20 000
