Фрезерный станок с ЧПУ Beaver 24AVT5-RD125
Станок предназначен для высококачественного фрезерования и гравирования поверхностей деталей и заготовок по плоскости (программное обеспечение 2D), в 3-х мерном пространстве (3D фрезерование), а также для 4-х осевой обработки тел вращения.
Древесина любых пород, композитные материалы (ДСП, ДВП, МДФ, фанера и т.д.), «Alucobond», «Dibond», любые полистиролы (в том числе ПВХ и полистиролы с поликарбонатом), гетинакс, искусственный камень, акриловое стекло и оргстекло, модельный пластик и т.п.
- Простые и сложные фасады (в том числе с художественной резьбой), сложные накладки на мебель, элементы эксклюзивной мебели и интерьеров.
- Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных панелей.
- Элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса и многое другое, все это с резьбой любой сложности.
- Рамы для зеркал, панно, изображения и скульптуры людей и животных, сувенирная продукция, шкатулки, письменные наборы, объемные логотипы, часы, оружейные приклады и ложе, музыкальные инструменты.
- Фигурные наличники на окна и двери с резьбой насквозь
- Декоративные элементы для украшения деревянных домов, бань и ресторанов
- Балясины для отделки веранд и беседок, ограды и т.д.
- Изготовление мастер моделей, литьевых моделей, прототипов изделий, форм для вакуумной формовки, штампов и клише из различных типов материалов, в том числе модельного пластика и композитных материалов.
- Изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой.
- Инкрустация дверей вставками из ценных пород дерева, и т.д.
- Изготовление эксклюзивных дверей из ценных и редких пород древесины.
- Создание объемных изделий из пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Древесина любых пород, композитные материалы (ДСП, ДВП, МДФ, фанера и т.д.), «Alucobond», «Dibond», любые полистиролы (в том числе ПВХ и полистиролы с поликарбонатом), гетинакс, искусственный камень, акриловое стекло и оргстекло, модельный пластик и т.п.
- Простые и сложные фасады (в том числе с художественной резьбой), сложные накладки на мебель, элементы эксклюзивной мебели и интерьеров.
- Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных панелей.
- Элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса и многое другое, все это с резьбой любой сложности.
- Рамы для зеркал, панно, изображения и скульптуры людей и животных, сувенирная продукция, шкатулки, письменные наборы, объемные логотипы, часы, оружейные приклады и ложе, музыкальные инструменты.
- Фигурные наличники на окна и двери с резьбой насквозь
- Декоративные элементы для украшения деревянных домов, бань и ресторанов
- Балясины для отделки веранд и беседок, ограды и т.д.
- Изготовление мастер моделей, литьевых моделей, прототипов изделий, форм для вакуумной формовки, штампов и клише из различных типов материалов, в том числе модельного пластика и композитных материалов.
- Изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой.
- Инкрустация дверей вставками из ценных пород дерева, и т.д.
- Изготовление эксклюзивных дверей из ценных и редких пород древесины.
- Создание объемных изделий из пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

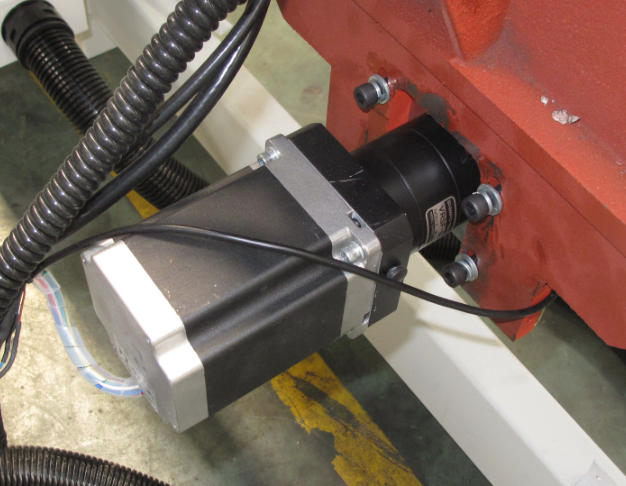

 | Цельносварная массивная стальная станина Выполнена из толстостенных стальных труб прямоугольного сечения толщиной 6 - 8 мм, что обеспечивает высокую степень жесткости конструкции станка, устойчивость к статическим и динамическим нагрузкам, поглощает вибрацию при работе. Высокая геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки станин за одну установку на металлообрабатывающих центрах с ЧПУ. Это дает возможность получить гарантированно высокую точность и качество при обработке заготовок любых размеров. |
 | Усиленная конструкция опор портала Портал установлен на литые чугунные опоры, увеличивающие жесткость конструкции портала, а также повышающие устойчивость к деформациям. Увеличенная базовая опорная площадка имеет «Т» образную форму с шестью крепежными отверстиям, что позволяет значительно увеличить нагрузочные показатели станка, без потери качества обработки. |
 | Массивный стальной портал Изготовлен из толстостенных стальных труб прямоугольного сечения толщиной 8 мм (усиленных до 16 мм в местах сопряжений), что обеспечивает высокую степень жесткости портала станка, устойчивость к статическим и динамическим нагрузках. Высокая геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки порталов за одну установку на металлообрабатывающих центрах с ЧПУ. Данная конструкция возможность получить гарантированно высокую точность и качество при обработке заготовок практически из любых материалов на предельно возможных максимальных скоростях обработки. |
 | Высокоточные линейные направляющие повышенной жесткости «THK» (Япония) За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала, суппорта и высокооборотного шпинделя по осям X, Y и Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. Станкиbeaver- единственные станки для деревообработки, на которые устанавливаются направляющие premium класса «THK». |
 | Система картриджной смазки направляющих «THK-lacs» (Япония) Позволяет обеспечить необходимую смазку направляющих по осям перемещения X, Y, Z, при этом количество смазочного материала четко дозировано и расходуется в минимальном количестве. Данная картриджная система позволяет значительно снизить время на обслуживание станка и риск повреждения направляющих за счет недостаточного или избыточного количества смазочного материала. Самосмазывающиеся подшипники THK способны работать до 5000 км без обслуживания. Превосходная защита от пыли, особенно в производстве мебели и деревообработке. |
 | Кожухи для защиты направляющих |
 | Косозубые передачи шестерня – рейка по осям X-Y «WMH-herion» (Германия) В отличие от передач с прямыми зубьями, косые входят в зацепление постепенно, а не сразу по всей длине. Косозубое зацепление не имеет зоны однопарного зацепления. В прямозубой передаче нагрузки на зубья прикладывается мгновенно. Зубья в косозубых передачах нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы косозубого зацепления, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением. Использование косозубых передач в конструкциях фрезерных станков с ЧПУ Beaver позволило значительно повысить нагрузочные характеристики и увеличить скоростные показатели. |
 | Планетарные редукторы «Shimpo-nidec» (Япония) по осям X, Y Изменение конструкции узла передачи крутящего момента с ременной передачи на планетарные редукторы «SHIMPO-NIDEC» позволили значительно улучшить показатели оборудования, а именно: |
 | Шаговые двигатели осевого перемещения (5 двигателей) Установленные на каждом узле для перемещения по всем осям, обеспечивают точное позиционирование портала и шпинделя в соответствии с заданной программой при высокой скорости перемещения. Данные шаговые двигатели хорошо зарекомендовали себя высокой степенью надежности. Шаговый электродвигатель – это электромеханическое устройство, преобразующее сигнал управления в угловое перемещение ротора с фиксацией его в заданном положении. Современные шаговые двигатели являются, по сути, синхронными двигателями без пусковой обмотки на роторе, что объясняется частотным пуском шагового двигателя. Последовательная активация обмоток двигателя вызывает дискретные угловые перемещения (шаги) ротора. |
 | Высокопрецизионная шарико-винтовая передача «PMI» (Тайвань) За счет исключения люфта обеспечивается высокоточное перемещение шпиндельной площадки по оси Z, а применение шарико-винтовой пары увеличенного сечения гарантирует сохранение точности при выполнении высокоскоростной обработки сложных изделий. |

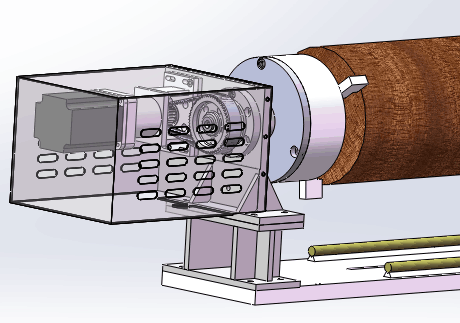

 | Съемная токарная ось Съемная ось вращения. Максимальный диаметр зажимного устройства - 125 мм. Поставляется в сборе с двигателем, редуктором SHIMPO, с трехкулачковым патроном и задней бабкой, перемещающейся по направляющим. В отличие от червячной передачи, полностью исключен люфт оси вращения за счет применения планетарного редуктора японского производства. Поддерживается полноценная четырех осевая обработка. |
 | Комбинированный вакуумный стол «Т» - пазами Рабочий стол станка представляет собой синтез вакуумного стола и алюминиевого стола с «Т» - пазами. Такая конструкция дает максимальную гибкость и широчайшие возможности при выборе способа фиксации заготовки. Вакуумный стол разбит на четыре зоны для удобства фиксации заготовок различных габаритов. Все модели станков Beaver с возможность вакуумного крепления заготовок имеют специальную конструкцию стола, который позволяет крепить заготовку, как при помощи вакуума, так и при помощи механических зажимов. Это позволяет отключить вакуумный насос и экономить электроэнергию в случае обработки не требующей частой смены заготовок или обгонке по периметру заготовки. Вакуумный стол изготавливается из цельного листового материала, в котором фрезеруются пазы под алюминиевый профиль для крепления механических зажимов (струбцин). В данной конструкции отсутствуют какие-либо переклейки, что гарантирует стабильность работы вакуумного стола на протяжении всего срока службы оборудования. |
 | Вакуумный насос повышенной производительности Высокопроизводительный пластинчато-роторный безмасляный насос обеспечивает суммарную производительность до160 м³/час, что гарантирует надежную фиксацию деталей, а это в свою очередь, дает возможности проводить обработку на максимальных скоростях подачи за один проход без риска смещения деталей даже небольшого размера. |
 | Усиленная конструкция шпиндельной площадки В целях снижения уровня вибраций во время обработки проведена модернизация шпиндельной площадки. Увеличено сечение литой конструкции, добавлены дополнительные ребра жесткости, а также установлены усиленные направляющие и ШВП. Данная модернизация повысила скоростные характеристики станка. |
 | Промышленный электрошпиндель 5,5 кВт - 18 000 об/мин (Китай) В основу конструкции шпинделя положены лучшие конструктивные решения ведущего мирового производителя шпинделей - компанииHSD (Италия). Высокая частота вращения (18 000 об/мин) и достаточная мощность (5,5 кВт) дает возможность осуществлять обработку деталей из древес Beaver 24AVT5-RD125ины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции с высоким качеством. Охлаждение двигателя воздушное от вентилятора, установленного на валу шпинделя. |
 | Частотный преобразователь фирмы «Delta» (Тайвань) |

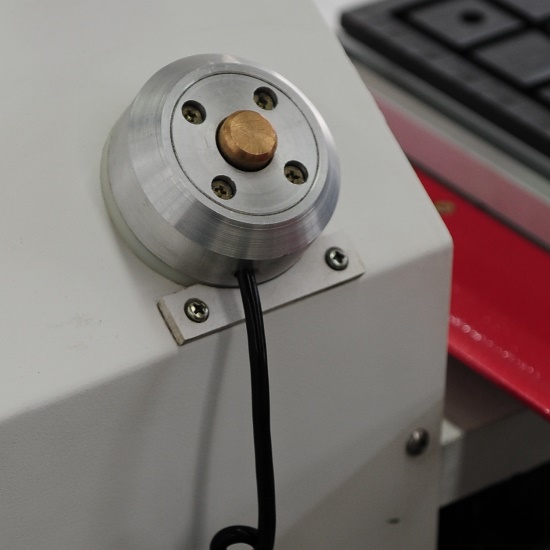

 | Датчик измерения и калибровки длины инструмента Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z = 0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы. |
 | Аспирационный кожух на шпиндель Позволяет локализовать зону обработки для обеспечения высокоэффективного пылеудаления. |
 | Шкаф управления Шкаф управления - самый основной элемент станка и от его надежности зависит дальнейшая стабильная работа станка. Шкаф управления станкомbeaver 24 AVT5 RD125оснащен комплектующими ведущих мировых производителей (Delta, Schneider, Omron, Telemecanique, Siemens) скомпонован в отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий. Все компоненты и соединения расположены на строго отведенных местах и имеют легкий доступ для контроля и обслуживания. |

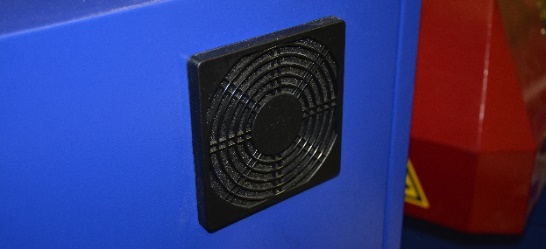

 | Система принудительного охлаждения стойки ЧПУ Система принудительного охлаждения в передней и задней части стойки позволяет всем управляющим компонентам работать в нормальном режиме, даже в условиях повышенных температур. |
 | Промышленные системы запуска Промышленные системы запуска и выключения электросистем станка надежно защищены от внешних воздействий и имеют класс защиты соответствующий работе на промышленных предприятиях. Гарантирована исправная работа во время всего срока службы оборудования. |
 | Программируемые логические контроллеры (ПЛК) «Omron» (Япония) Компактные промышленные контроллеры«Omron»для управления оборудованием обладают всеми функциями, которые необходимы для управления станками и другим оборудованием, включая прекрасно реализованную функцию позиционирования. С успехом используются на всех станках Beaver и отлично зарекомендовали себя как высоконадежное и стабильное электрооборудование. |
 | Электрокомпоненты стойки «Schneider» (Германия) Все ответственные электрокомпоненты органов управления станка изготовлены известным мировым лидером в данной отрасли компанией Schneider Electric. |
 | Система отсоединяемых кабелей Для удобства внутрицехового перемещения и предотвращения обрыва линий все силовые кабели управления от шкафа управления к станку выполнены по системе быстросъемных разъемов. |
