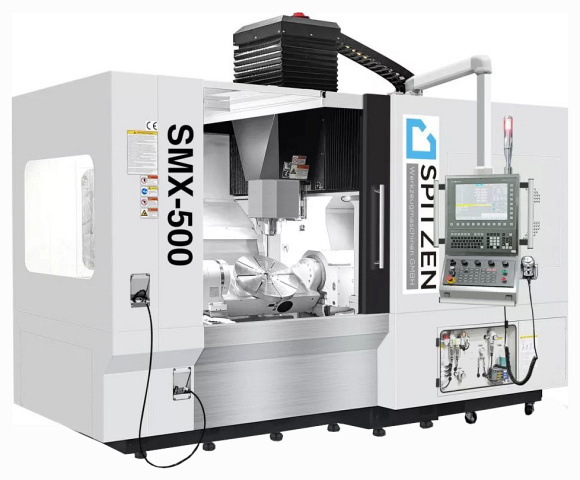

Фрезерный обрабатывающий центр SPITZEN SMX-500 (VU500)

Вертикальный 5-ти координатный обрабатывающий центр SMX-500 (VU500) представляет собой современный обрабатывающий станок с устройством автоматической смены инструмента и системой ЧПУ, одновременно контролирующей до 4-х осей. Он подходит дляобработки*различных плоскостей, отверстий и поверхностей сложной формы при среднесерийном производстве. Деталь можно зажать один раз и автоматически и непрерывно выполнять операции: фрезерование;сверление;растачивание;развертывание и нарезание резьбы. Обрабатывающие центры SMX-500 (VU500) разработаны для эффективной производительной обработки и широко применяются в областях: * Точность обработки соответствует классу В (соотношение допусков станка до 0, 004 мм) Область применения Обрабатывающие центры SMX-500 (VU500) - одно из идеальных решений в машиностроении, легкой промышленности, автомобилестроении, текстильном машиностроении и станкостроении. Автомобильная промышленность Машиностроение Приборостроение Авиационная промышленность Двигателестроение Изготовление пресс-форм и штампов высокого качества

Область применения

Обрабатывающие центры SMX-500 (VU500) разработаны для эффективной производительной обработки и широко применяются в областях: Обрабатывающие центры SMX-500 (VU500) - одно из идеальных решений в машиностроении, легкой промышленности, автомобилестроении, текстильном машиностроении и станкостроении. Автомобильная промышленность Машиностроение Приборостроение Авиационная промышленность Двигателестроение Изготовление пресс-форм и штампов высокого качества

Схемы обработки

	Фрезерование канавок и пазов
	Фрезерование уступов
	Фрезерование канавок и пазов дисковой фрезой
	Фрезерование канавок и пазов дисковой фрезой
	Торцевое фрезерование
	Фрезерование уступов
	Фрезерование уступов
	Торцевое фрезерование
	Фрезерование отверстий и карманов (расфрезеровывание отверстия)
	Фрезерование шпоночного паза
	Торцевое фрезерование
	Фрезерование Т-образного паза

Конструктивные особенности

	Станина Жесткая литая конструкция станины с внутренним оребрением box-in-box. Композитные материалы для литья станины поставляются из Германии. Стоимость изготовления такой станины в среднем на 30% дороже аналогов. Каждый элемент после отливки проверяется на специализированном оборудовании для понимания реальных свойств материала. При проектировании используется FEM метод (метод конечных элементов).
	Колонны Широкая контактная поверхность колонн и станины увеличивает стабильность. Внутри станина имеет огромное количество ребер жесткости. Опора колонны расширяется к низу для обеспечения максимальной стабильности и отсутствия деформаций.
	Направляющие по оси Y Направляющие по оси Y разнесены по разным плоскостям для обеспечения высокой жесткости при обработке. Колонны и поперечная балка отлиты воедино, чтобы гарантировать хорошее поглощение вибраций, увеличить стабильность при высокоскоростном фрезеровании.
	Шпиндель На станках устанавливаются американские шпиндели SETCO, которая специализируется только на производстве шпинделей. Шпиндель с конусом HSK-A63 имеет максимальную частоту вращения 15 000 об/мин. Двигатель шпинделя напрямую соединен со шпинделем, что снижает вибрации и увеличивает точность и скорость реакции. Корпус шпинделя так же имеет внутреннее оребрение для увеличения жесткости и уменьшения массы. Шпиндель имеет компактный дизайн, но при этом высокую жесткость, что позволяет производить тяжелую обработку. Шесть кареток надежно удерживают узел и препятствуют изгибанию.
	ШВП Вращение ШВП обеспечивается сервомотором. Это обеспечивает высокую точность и гарантирует максимальную эффективность передачи крутящего момента и обеспечивает стабильность при длительной обработке.

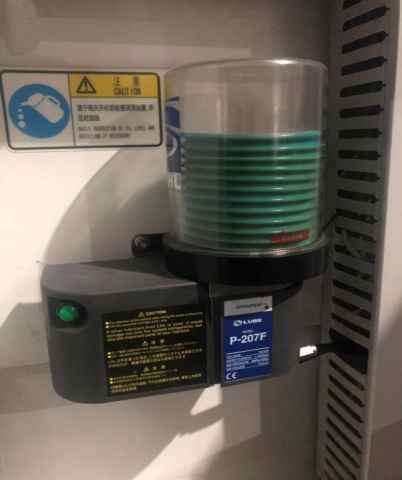

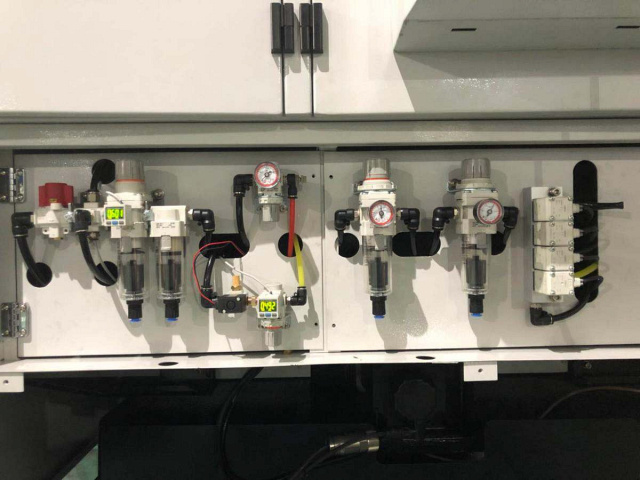

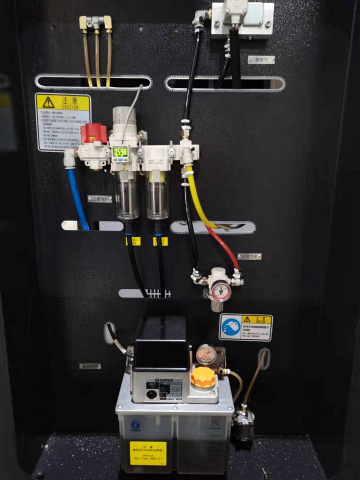

	Пневматическая система SMC Японская пневматическая система от компании SMC. Обеспечивает бесперебойную подачу и очистку воздуха, продлевает срок службы пневматических компонентов, имеет красивый внешний вид, проста в эксплуатации и обслуживании.
	Система кондиционирования масла HAOSCH Система кондиционирования масла от компании HAOSCH. Система обеспечивает поддержание постоянной температуры масла для охлаждения шпинделя. Минимизирует какие-либо изменения размеров шпинделя, увеличивает машинную точность и качество обработки. Датчик температуры зафиксирован на корпусе, что позволяет отслеживать реальную температуру масла.
	Воздушные трубки Воздушные трубки SMC (Япония) или LEGRIS (Франция). Трубки разного назначения имеют разные цвета, что удобно при обслуживании.
	Кожухи ходовых винтов и направляющих Кожухи ходовых винтов и направляющих. На столе применяются усиленные телескопические кожухи. Первая часть кожуха имеет бортик, что облегчает загрузку и очистку станка. На поперечной балке используются кожухи типа «гармошка» от японской компании NAJEC.
	Электронные компоненты Электронные компоненты Schneider, OMRON, IDEC, PHOENIX.

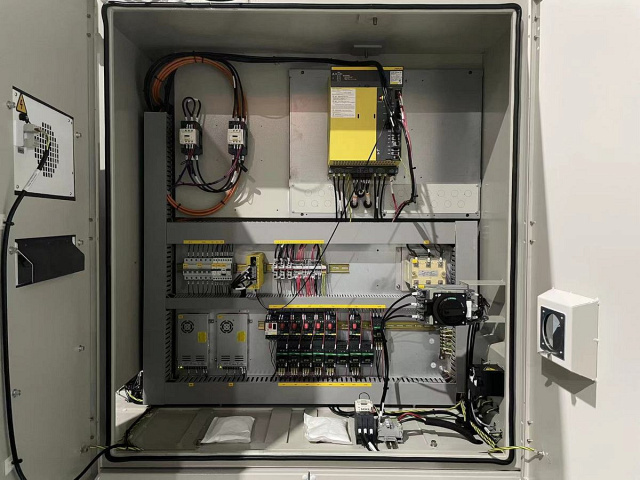

	Электрические кабинеты Электрические кабинеты низкого и высокого напряжения разделены между собой. Все сигнальные кабели отделены от кабелей высокого напряжения для обеспечения более стабильного сигнала. Кабинет высокого напряжения: контакторы, трансформатор, фильтр шпинделя, вырабатывают мощное электромагнитное поле во время работы. Чтобы избежать помех, эти компоненты изолированы от других систем.
	Кабели IGUS Кабеля IGUS, производства Германия. Соответствуют всем европейским стандартам, классифицированы по цветам: серые - контрольные, черные - силовые, оранжевые - сервоприводные.
	Магазин инструмента Магазин инструмента на 40 позиций расположен слева от стола и позволяет хранить инструмент длиной до 235 мм и массой до 8 кг.

Комплектация

Стандартная

• Система ЧПУ Fanuc 0i MF PLUS - Система ЧПУ Fanuc 0i MF PLUS, пять управляемых осей (4+1), тип 0, наполнение:

Дополнительная

Технические характеристики

Характеристика	Значение
Тип обработки	Поворотно-наклонный стол
Привод	Редуктор
Диаметр круглого стола, мм	Ø 500
Макс. нагрузка на стол, кг	300 / 250
Макс. устанавливаемый диаметр, мм	630
Расстояние от оси А до центра стола, мм	50 - 550
Тип зажимов на столе	Механический
Тип	Прямой привод SETCO (США)
Конус	HSK-A63
Частота вращения шпинделя, об/мин	15 000
Крутящий момент шпинделя, Нм	70 / 149
Мощность шпинделя (S1 / S6 - 40%), кВт	15 / 38
Жесткое нарезание резьбы	Да
Система подачи СОЖ, Бар	20 - 70
Расстояние от торца шпинделя до поверхности стола, мм	50 - 550
Быстрые перемещения по осям X / Y / Z, м/мин	30
Макс. скорость подачи при резании, м/мин	10
Быстрые перемещения по осям A / C, об/мин	33,3
ATC тип	Рука-манипулятор
Емкость магазина, шт.	20 / 40
Макс. диаметр инструмента, мм	100
Макс. длина инструмента, мм	235
Время смены инструмента, сек	4
Вес SPITZEN SMX-500 инструмента (макс.), кг	8
Система ЧПУ	Fanuc / ЦТО CNC
Тип 5-ти осевой обработки	Поворотно-наклонный стол
Перемещение по осям A / C, °	+90 ～ -120 / 360
Перемещение по осям X / Y / Z, мм	860 / 800 / 500
Точность позиционирования по осям X / Y / Z, мм	0,008
Повторяемость по осям A / C, сек	5 / 5
Повторяемость по осям X / Y / Z, мм	0,006
Точность позиционирования по осям A / C, сек	8 / 8
Инструмент	OMP40
Деталь	RENISHAW  NC4+
Помпа высокого давления подачи СОЖ	опция
Длина, мм	4810
Ширина, мм	4780
Высота, мм	3470
Вес, кг	12 500
