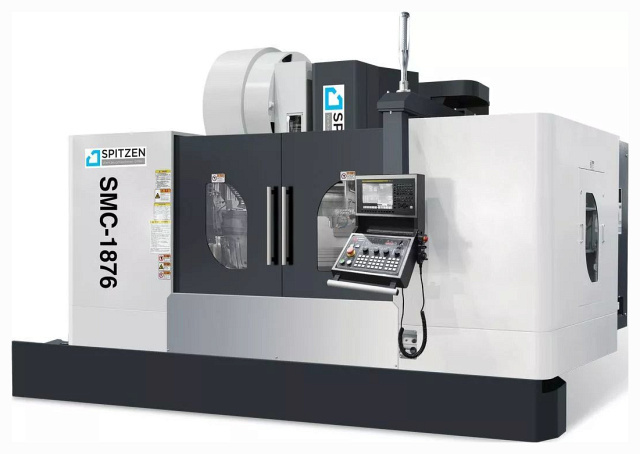

Фрезерный обрабатывающий центр SPITZEN SMC-1876

Вертикально-фрезерный обрабатывающий центр серии SMC позволяет вести комплексную механическую обработку поверхностей заготовки различными способами: Основные части станка изготовлены из высококачественного чугуна, чтобы так же гарантировать высокую жесткость и стабильность на протяжении всего срока службы. Предварительно натянутые высокоточные ШВП с двойной гайкой класса C3, по всем осям имеют прямой привод от сервомоторов, что гарантирует эффективность перемещения и, кроме того, высокую точность позиционирования. Патентованная конструкция колонны обеспечивает непревзойденную жесткость. Фрезерные центры SMC-1876 разработаны для эффективной производительной обработки и широко применяются в инструментальном производстве, производстве прецизионных деталей штампов и пресс-форм, в авиационной, автомобильной промышленности, производстве аэрокосмической продукции и многих других отраслях промышленности. Гибкая настройка режимов работы: ввод программы, её тестирование и наладка. При правильном выполнении все действия по обработке деталей происходят автоматически, без участия оператора, но под его контролем. Область применения Авиационная промышленность Автомобильная промышленность Машиностроение Приборостроение Инструментальное производство Изготовление пресс-форм и штампов высокого качества

Область применения

Фрезерные центры SMC-1876 разработаны для эффективной производительной обработки и широко применяются в инструментальном производстве, производстве прецизионных деталей штампов и пресс-форм, в авиационной, автомобильной промышленности, производстве аэрокосмической продукции и многих других отраслях промышленности. Авиационная промышленность Автомобильная промышленность Машиностроение Приборостроение Инструментальное производство Изготовление пресс-форм и штампов высокого качества

Схемы обработки

	Фрезерование канавок и пазов
	Фрезерование уступов
	Фрезерование канавок и пазов дисковой фрезой
	Торцевое фрезерование
	Фрезерование уступов
	Фрезерование уступов
	Фрезерование отверстий и карманов (расфрезеровывание отверстия)
	Фрезерование шпоночного паза
	Фрезерование Т-образного паза

Конструктивные особенности

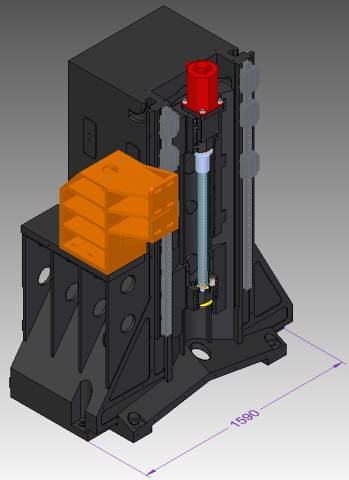

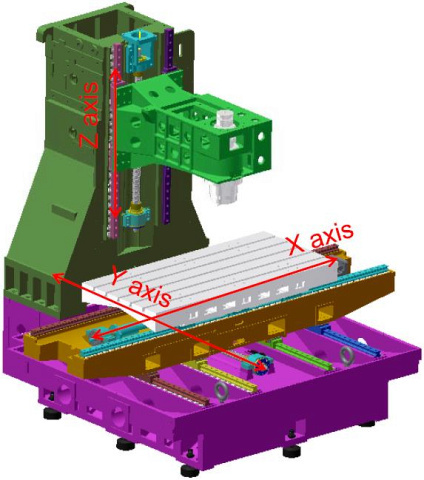

	Станина Жесткая литая конструкция станины с внутренним оребрением. Колонна имеет вид перевернутой буквы «Y» с широко разнесенными опорами для крепления к станине. Композитные материалы для литья станины поставляются из Германии. Стоимость изготовления такой станины в среднем на 30% дороже аналогов. Каждый элемент после отливки проверяется на специализированном оборудовании для понимания реальных свойств материала. При проектировании используется FEM метод (метод конечных элементов). Широкая контактная поверхность колонн и станины увеличивает стабильность. Внутри станина имеет огромное количество ребер жесткости. Опора колонны расширяется к низу для обеспечения максимальной стабильности и отсутствия деформаций.
	Рабочий стол Количество кареток качения по оси X равно 6. Рабочий стол с оребрением и максимальной нагрузкой по массе заготовки до 1500 кг.
	Шпиндель Корпус шпинделя так же имеет оребрение для увеличения жесткости и уменьшения массы. Шпиндель имеет компактный дизайн, но при этом высокую жесткость, что позволяет производить тяжелую обработку. Максимальная скорость шпинделя составляет 10 000 об/мин. Стабильная точность, хорошая жесткость и низкий рост температуры. Оснащен охлаждающим устройством для обеспечения отличной точности и непрерывного охлаждения.
	Серводвигатель и ШВП Вращение ШВП обеспечивается сервомотором. Это обеспечивает высокую точность и гарантирует максимальную эффективность передачи крутящего момента и обеспечивает стабильность при длительной обработке.
	Пневматическая система SMC Японская пневматическая система от компании SMC. Обеспечивает бесперебойную подачу и очистку воздуха, продлевает срок службы пневматических компонентов, имеет красивый внешний вид, проста в эксплуатации и обслуживании.

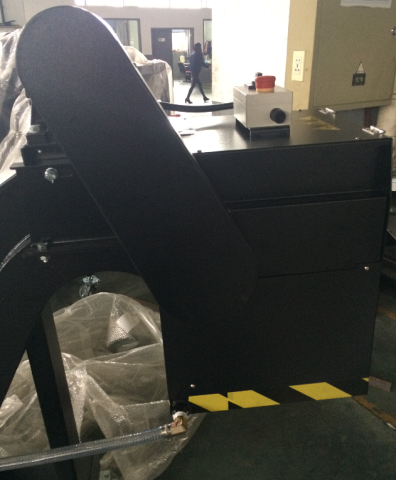

	Конвейер для уборки стружки Тайваньский конвейер для уборки стружки фирмы KEYARROW. Конвейер цепного типа, убирает стружку эффективно и безопасно. Накопитель стружки закрыт защитной крышкой для безопасности оператора. Для экстренной остановки на конвейере имеется кнопка аварийного отключения (по евростандарту CE и немецкому стандарту TUV).
	Рабочее LED-освещение Рабочее LED освещение установлено на корпусе шпинделя.
	Система кондиционирования масла Система кондиционирования масла от компании HAOSCH. Система обеспечивает поддержание постоянной температуры масла для охлаждения шпинделя. Минимизирует какие-либо изменения размеров шпинделя, увеличивает машинную точность и качество обработки. Датчик температуры зафиксирован на корпусе, что позволяет отслеживать реальную температуру масла.
	Электронные компоненты Электронные компоненты Schneider, OMRON, IDEC, PHOENIX.
	Электрические кабинеты Электрические кабинеты низкого и высокого напряжения разделены между собой. Все сигнальные кабели отделены от кабелей высокого напряжения для обеспечения более стабильного сигнала. Кабинет высокого напряжения: контакторы, трансформатор, фильтр шпинделя, вырабатывают мощное электромагнитное поле во время работы. Чтобы избежать помех, эти компоненты изолированы от других систем.
	Кабеля IGUS Кабеля IGUS, производства Германия. Соответствуют всем европейским стандартам, классифицированы по цветам: серые - контрольные, черные - силовые, оранжевые - сервоприводные. Воздушные трубки SMC (Япония) или LEGRIS (Франция). Трубки разного назначения имеют разные цвета, что удобно при обслуживании.
	Кожухи ходовых винтов и направляющих Кожухи ходовых винтов и направляющих. На столе применяются усиленные телескопические кожухи. Правая и левая часть кожуха имеет бортики, что облегчает очистку станка.

Комплектация

Стандартная

• Система ЧПУ Fanuc 0i-MF PLUS - Система ЧПУ Fanuc 0i-MF PLUS, Тип 1: AICC IIJerk controlПлавный контроль допускаФункция регулировки уровня качества машинной обработкиМонитор 10.4”

Дополнительная

Технические характеристики

Характеристика	Значение
ЦЕНА	18 182 030 ₽
ЦЕНА ПО АКЦИИ	17 467 467 ₽
Установка 4-ой оси	есть
Конус шпинделя	BT40
Частота вращения шпинделя, об/мин	10 000
Расстояние от центра шпинделя до колонны, мм	780
Расстояние от торца шпинделя до поверхности рабочего стола, мм	150 - 910
Мощность двигателя шпинделя, кВт	11 / 20,4
Крутящий момент, Нм	52,5 / 130
Тип привода шпинделя	Прямой
Система ЧПУ	Fanuc
Модель	Fanuc 0i MF Plus (1)
Размер стола, мм	1800 x 760
T-образные пазы, мм	18 x 125 x 5
Макс. нагрузка на стол, кг	1500
Перемещение по оси X, мм	1600
Перемещение по оси Y, мм	760
Перемещение по оси Z, мм	760
Тип направляющих X / Y / Z	Качения
Быстрые перемещения X / Y / Z, м/мин	20 / 20 / 20
Скорость подачи X / Y / Z, мм/мин	10 000
Емкость магазина инструмента	30
Макс. вес SPITZEN SMC-1876 инструмента, кг	8
Макс. длина инструмента, мм	300
Макс. диаметр инструмента (при полной загрузке ячеек), мм	80
Точность позиционирования по осям X / Y / Z, мм	0,006
Повторяемость X / Y / Z, мм	0,004
Объем бака СОЖ, л	500
Давление воздуха, Бар	6 - 8
Диаметр ШВП, мм	50 / 50 / 50
Ширина направляющих по осям X / Y / Z, мм	45
Макс. диаметр инструмента (без инструмента в соседних позициях), мм	150
Потребление электроэнергии, кВA	40
Длина, мм	4500
Ширина, мм	4300
Высота, мм	3350
Вес, кг	13 200
