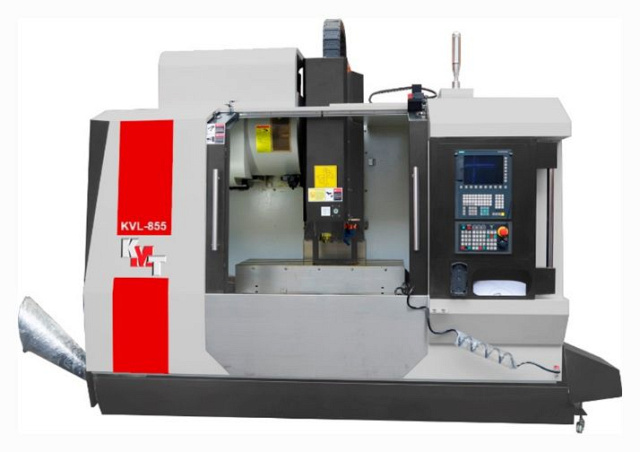

Фрезерный обрабатывающий центр KMT KVL855 QZ (VMC855)

Вертикальные многоцелевые обрабатывающие центры серии KVL 855 QZ (VMC855) предназначены для обработки деталей, требующих высокой точности (точность позиционирования 0,008 мм), имеющих сложную форму, например, пресс-формы.Обрабатывающие центры KMT KVL 855 QZ (VMC855) предназначены дляопераций*:фрезерование;сверление;зенкерование;растачивание;нарезание резьбы;обработка двухмерных и трехмерных изогнутых поверхностей;обработка наклонных поверхностей.* Все эти операции могут быть осуществлены за одну установку, тем самым реализуя процесс программирования и сокращая производственный цикл для обеспечения значительных экономических выгод для пользователей.Область примененияВертикальные обрабатывающие центры KVL 855 QZ (VMC855) применяются во всех отраслях автомобильной, авиационнной промышленности, а также в приборостроении, двигателестроении, машиностроении.Авиационная промышленностьАвтомобильная промышленностьДвигателестроениеПриборостроениеМашиностроениеОбласть применения Обрабатывающие центры KMT KVL 855 QZ (VMC855) предназначены дляопераций*: Вертикальные обрабатывающие центры KVL 855 QZ (VMC855) применяются во всех отраслях автомобильной, авиационнной промышленности, а также в приборостроении, двигателестроении, машиностроении. * Все эти операции могут быть осуществлены за одну установку, тем самым реализуя процесс программирования и сокращая производственный цикл для обеспечения значительных экономических выгод для пользователей. Область применения Авиационная промышленность Автомобильная промышленность Двигателестроение Приборостроение Машиностроение

Область применения

Вертикальные обрабатывающие центры KVL 855 QZ (VMC855) применяются во всех отраслях автомобильной, авиационнной промышленности, а также в приборостроении, двигателестроении, машиностроении. Авиационная промышленность Автомобильная промышленность Двигателестроение Приборостроение Машиностроение

Схемы обработки

	Фрезерование канавок и пазов
	Фрезерование уступов
	Фрезерование канавок и пазов дисковой фрезой
	Торцевое фрезерование
	Фрезерование уступов
	Фрезерование уступов
	Фрезерование отверстий и карманов (расфрезеровывание отверстия)
	Фрезерование шпоночного паза
	Фрезерование Т-образного паза

Конструктивные особенности

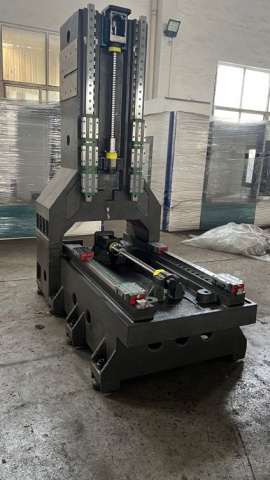

	Цельнолитая станина увеличенной массы Основные компоненты станины изготавливаются из высококачественного чугуна, проходят термическую обработку и искусственное старение (снятие внутренних напряжений), что дает возможность применять высокоскоростные режимы обработки, тем самым обеспечивая отсутствие вибраций и высокую точность.

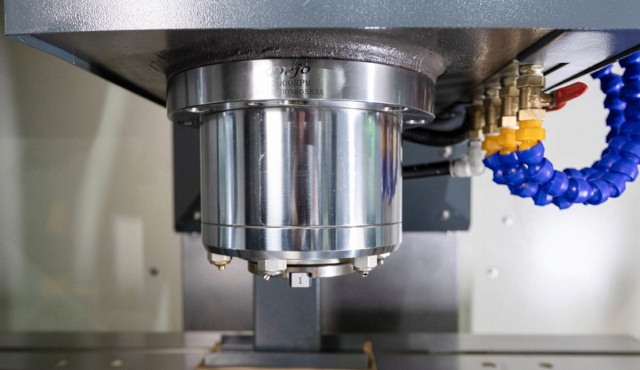

	Шпиндель Шпиндель производства компании DEJO (Тайвань), характеризуется высокой точностью и повышенной жесткостью. Передача крутящего момента происходит за счет ременной передачи. Для шпинделя предусмотрена бесступенчатая регулировка скорости вращения в его диапазоне скоростей. С помощью встроенного датчика положения шпиндель может выполнять свою ориентацию и функцию жесткого нарезания резьбы.

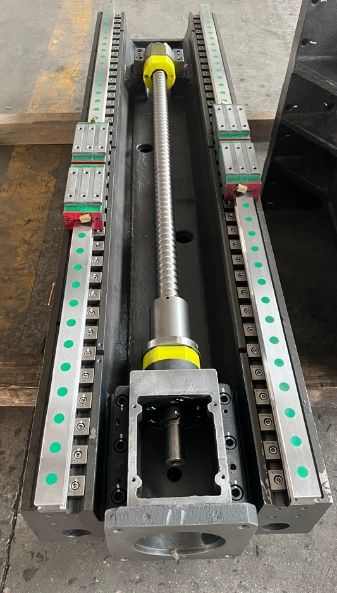

	Линейные направляющие качения В качестве пары направляющих трех осей используются линейные роликовые направляющие PMI (Тайвань), имеющие преимущества меньшего трения, меньшей вибрации на высокой скорости, отличаются высокой точностью позиционирования, а также обеспечивают высокую эффективность работы сервопривода. Таким образом, точность и стабильность станка значительно улучшаются.

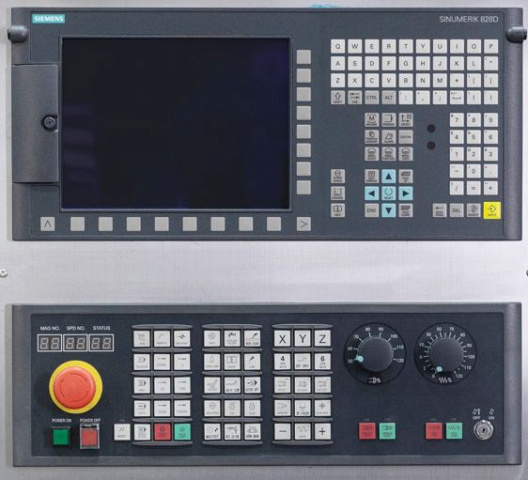

	Система ЧПУ SIEMENS 828D

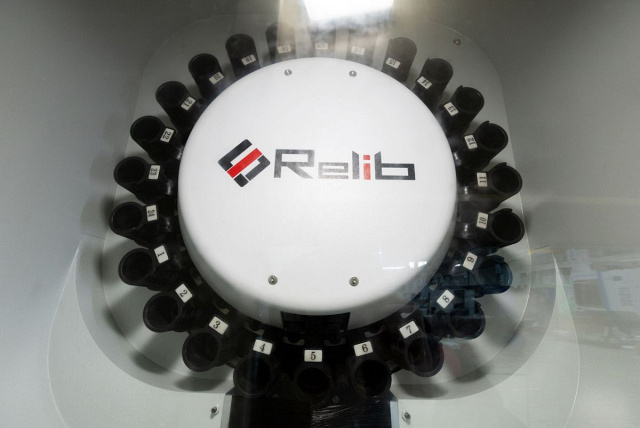

	Автоматическая система смены инструмента Обрабатывающие центры KVL855 оснащен 24 позиционной системой смены инструмента – тип «рука». Время смены инструмента – 2,5 секунды.

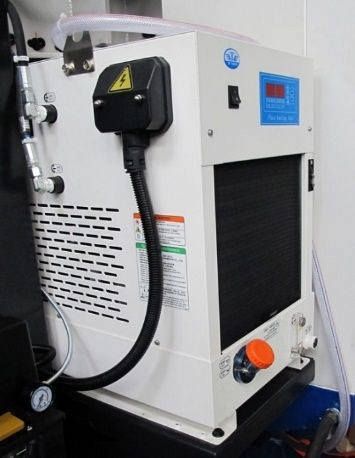

	Масляное охлаждение шпинделя Система масляного охлаждения с динамическим контролем температуры шпинделя предотвращает перегрев и температурную деформацию шпинделя, гарантируя точность обработки и длительный срок его службы.
	Система смыва стружки Обильная подача СОЖ облегчает уборку станка.

Комплектация

Стандартная

• Система ЧПУ SIEMENS 828D (SW23X) - USB порт, MPG пульт.
• Шпиндель BT-40 DEJO (Тайвань) - 12 000 об/мин, мощность главного двигателя 9 / 22 кВт, производства SIEMENS (Германия), прямой привод.
• Автоматическое устройство смены инструмента ATC - На 24 позиций (тип рука).

Технические характеристики

Характеристика	Значение
ЦЕНА	4 983 446 ₽
Установка 4-ой оси	есть
Конус шпинделя	ВТ40
Частота вращения шпинделя, об/мин	12 000
Расстояние от центра шпинделя до колонны, мм	643
Расстояние от торца шпинделя до поверхности рабочего стола, мм	110 - 710
Мощность двигателя шпинделя, кВт	9 / 22
Крутящий момент, Нм	63 / 135
Тип привода шпинделя	Прямой
Мощность серво-двигателей по осям X / Y / Z, кВт	1,5 / 1,5 / 2
Мощность помпы СОЖ, кВт	0,5
Внутренний диаметр шпинделя, мм	70
Внешний диаметр шпинделя, мм	120
Система ЧПУ	Siemens
Модель	Siemens 828D
Размер стола, мм	1000 x 600
T-образные пазы, мм	3 x 18 x 100
Макс. нагрузка на стол, кг	750
Перемещение по оси X, мм	850
Перемещение по оси Y, мм	550
Перемещение по оси Z, мм	550
Тип направляющих X / Y / Z	Качения
Быстрые перемещения X / Y / Z, м/мин	48 / 48 / 48
Скорость подачи X / Y / Z, мм/мин	10 000
Емкость магазина инструмента	24 (тип - рука)
Макс. вес KMT KVL855 QZ инструмента, кг	8
Макс. длина инструмента, мм	300
Макс. диаметр инструмента (при полной загрузке ячеек), мм	78
Время смены инструмента, с	2,5
Точность позиционирования по осям X / Y / Z, мм	±0,003
Повторяемость X / Y / Z, мм	±0,002
Объем бака СОЖ, л	130
Давление воздуха, Бар	6 - 8
Диаметр ШВП, мм	40 / 40 / 40
Ширина направляющих по осям X / Y / Z, мм	30 / 30 / 35
Макс. диаметр инструмента (без инструмента в соседних позициях), мм	120
Потребление электроэнергии, кВA	25
Длина, мм	3220
Ширина, мм	2300
Высота, мм	2500
Вес, кг	5200
