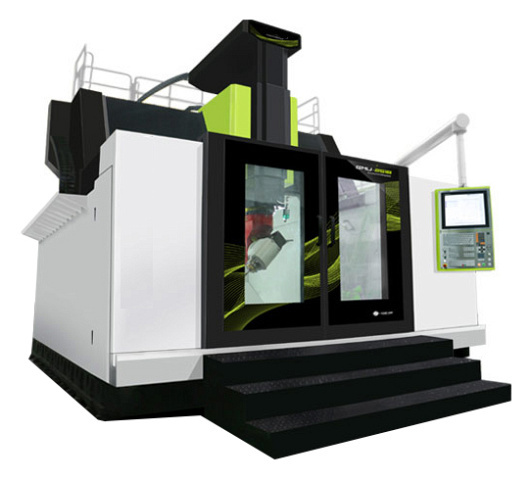

Фрезерный обрабатывающий центр IRONMAC IMU-5XP 2518

Фрезерный обрабатывающий центр IRONMAC IMU-5XP 2518 обеспечиваетвысокоточную обработку*корпусных и заготовок в форме тел вращения из стали, алюминия, нержавеющих и жаропрочных сплавов. Фрезерование детали осуществляется за одну установку с 5 разных сторон с максимальной производительностью до 550 см3/мин. Станок относится к разрядупятиосевых портальных обрабатывающих центров**с поперечной направляющей и поэтому он идеально подходит для обработки сложных деталей сразу по 5 осям. Фрезерный обрабатывающий центр IRONMAC IMU-5XP 2518 применяется в следующих областях: * Высокоточная обработка соответствует классу точности В (соотношение основных допусков станка до 0,004 мм). ** Особенность 5-осевых портальных центров - П-образная конструкция, состоящая из двух колонн, между которыми установлена и прочно зафиксирована направляющая, за счет чего на оборудовании можно выполнять обработку массивных длинных заготовок без ущерба для точности. Область применения Автомобильная промышленность Машиностроение Приборостроение Авиационная промышленность Двигателестроение Изготовление пресс-форм и штампов высокого качества

Область применения

Фрезерный обрабатывающий центр IRONMAC IMU-5XP 2518 применяется в следующих областях: Автомобильная промышленность Машиностроение Приборостроение Авиационная промышленность Двигателестроение Изготовление пресс-форм и штампов высокого качества

Схемы обработки

	Фрезерование канавок и пазов
	Фрезерование уступов
	Фрезерование канавок и пазов дисковой фрезой
	Фрезерование канавок и пазов дисковой фрезой
	Торцевое фрезерование
	Фрезерование уступов
	Фрезерование уступов
	Торцевое фрезерование
	Фрезерование отверстий и карманов (расфрезеровывание отверстия)
	Фрезерование шпоночного паза
	Торцевое фрезерование
	Фрезерование Т-образного паза

Конструктивные особенности

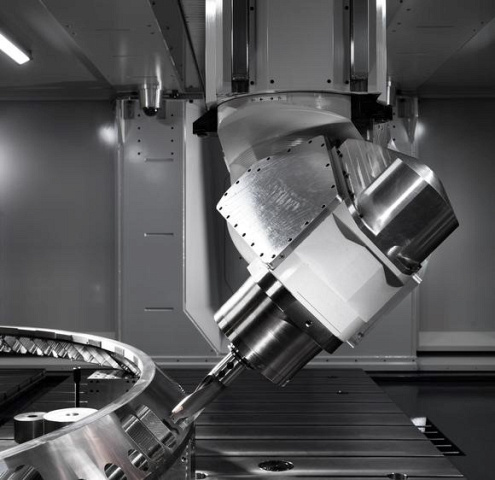

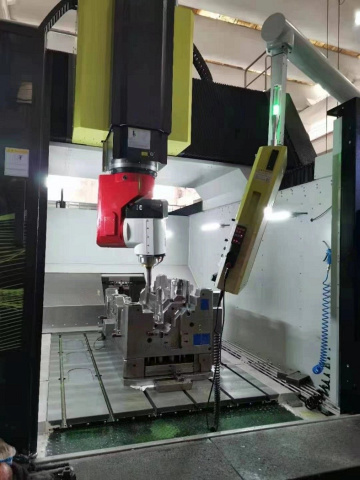

	Поворотная голова Фрезерный обрабатывающий центр IRONMAC IMU-5XP 2518 оснащен поворотной головой с осями C и A. Она отличается компактной конструкцией и высокой жесткостью.

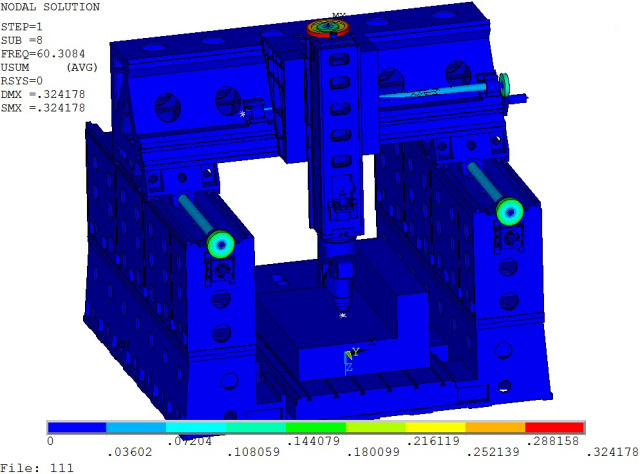

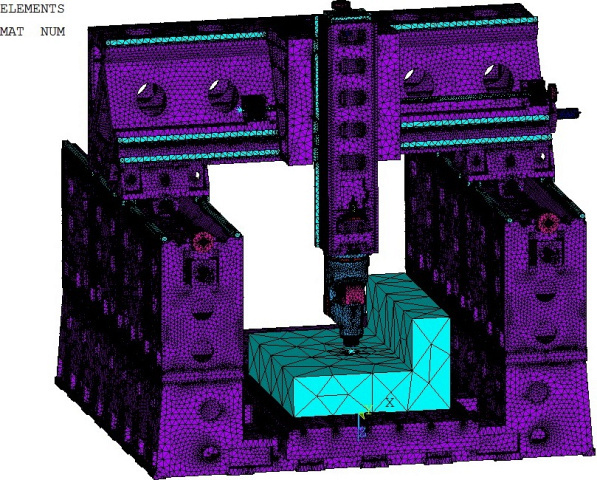

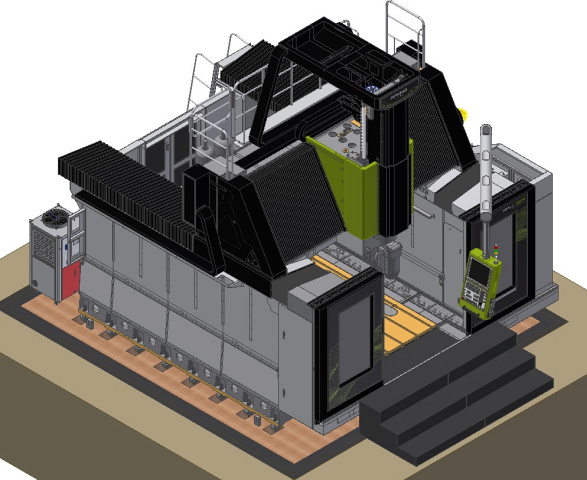

	Рабочий стол Рабочий стол оборудования зафиксирован. На левой и правой колонках размещен подвижный механизм. Стол может выдерживать высокие нагрузки, за счет чего вес IRONMAC IMU-5XP 2518 обрабатываемой заготовки не влияет на динамические характеристики модели. Методом анализа нагрузок FEA (Finite Element Analysis) конструкция прошла динамическую оптимизацию, чтобы добиться лучшего соответствия структурного качества, жесткости и демпфирующих свойств машины, уменьшить перекрестную динамическую гибкость между инструментом и заготовкой, сократить время черновой обработки. В то же время из-за уменьшения относительной амплитуды между инструментом и заготовкой улучшается чистота обрабатываемой поверхности, снижается скорость вибрации инструмента и уменьшается его износ.

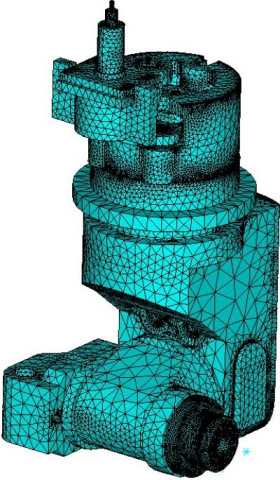

	Фрезерная голова Оси C и А приводятся в движение редуктором на преднатянутых подшипниках. В конструкции применяется уникальный запатентованный механизм демпфирования для сопротивления кручению.
	Направляющие Все направляющие по осям - роликовые. В стандартной комплектации оси X, Y, Z оснащены оптическими линейками Heidenhain для реализации полного управления с обратной связью и повышения точности позиционирования. Ось A/C - круговым энкодером Heidenhain. Ось Z/Y представляет собой роликовые направляющие 55 мм, а ось X - конструкцию из 3 направляющих для повышения жесткости опоры вблизи точки резки, размещается на левой и правой стенках. На оси Z установлены 2 направляющие, а на каждой направляющей есть по 3 танкетки, чтобы обеспечить целостность потока опорной силы по осям Z и X с высокой жесткостью.
	Шпиндель Станок оснащен встроенным мотор-шпинделем собственного производства. Он сочетает оптимальные характеристики динамической балансировки и высокой жесткости за счет оптимизированного расположения подшипников. Диаметр передней оси - 65 мм. Максимальная скорость - 24 000 об/мин. Оснащен системой масляной смазки, а также механизмом ослабления протяжки и реверсивной протяжки, значительно сокращающих износ подшипника. В шпинделе используется импортный подшипник SKF/FAG. Опора ходового винта на подшипниках NSK. В качестве вращающегося подшипника вала используется комбинированный подшипник YRT.
	Система смазки Система смазки станка делится на 2 вида:
	Система охлаждения станка и удаления стружки Для охлаждения станка используется насос с большим давлением, который полностью удовлетворяет потребности в охлаждении шпинделя, режущих инструментов. Охлаждающая жидкость зависит от обрабатываемых деталей пользователя. Для удаления стружки в стандартной комплектации конструкция оборудования оснащается 2 шнеками.
	Система измерения детали и инструмента В стандартной комплектации станок оснащен лазерной системой измерения инструмента с функциями:

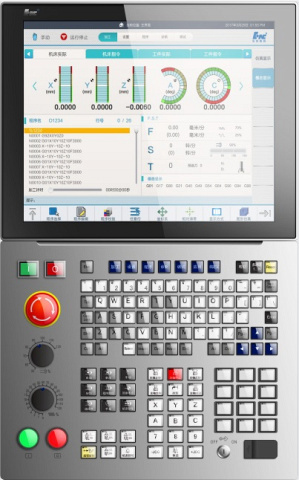

	Система ЧПУ На оборудовании установлен 5-осевой контроллер ЧПУ серии HNC848 с модульной открытой архитектурой, широким функционалом и богатой комплектацией: Опционально: Возможно работать на CAM-системе NX Siemens Software, после постобработки в специальной программе от HUAZHONG можно переносить в ЧПУ. Кроме NX Siemens Software, поддерживает Mastercam, PowerMill, VERICUT. Пока нет поддержки Inventor CAM и Pro/ENGINEER. Возможно, появится в будущем.
	Система оснасток HSK

Комплектация

Стандартная

	Система ЧПУ
	Шпиндель
	Магазин инструмента
	Система смазки Автоматическая система смазки
	Рабочее освещение
	Сигнальная лампа
	Винтовой стружечный конвейер
	Пистолет смыва и воздушный пистолет
	Полностью закрытая зона обработки
	Кондиционер электрошкафа

Дополнительная

	Шпиндель
	Подача СОЖ через шпиндель
	Магазин инструмента
	Уловитель масляного тумана
	Система защиты Датчик открытия / закрытия фронтальной двери

Технические характеристики

Характеристика	Значение
ЦЕНА	91 374 618 ₽
Тип обработки	Поворотно-наклонная голова
Привод	Моторшпиндель
Размер плоского стола, мм	2500 x 1800
Макс. нагрузка на стол, кг	8000
Макс. устанавливаемый диаметр, мм	2500 x 1800
Расстояние от оси А до центра стола, мм	500 - 1300
Тип зажимов на столе	Механический / Пневматический
Тип	Моторшпиндель SKYNC
Конус	HSK-A63
Частота вращения шпинделя, об/мин	24 000
Крутящий момент шпинделя, Нм	69,4 / 86,8
Мощность шпинделя (S1 / S6 - 40%), кВт	29 / 38
Жесткое нарезание резьбы	Да
Система подачи СОЖ, Бар	3 / 30 / 50 / 70
Быстрые перемещения по осям X / Y / Z, м/мин	20 / 20 / 20
Макс. скорость подачи при резании, м/мин	10
Быстрые перемещения по осям A / C, об/мин	20 / 20
ATC тип	Зонтик / Манипулятор / Цепной
Емкость магазина, шт.	24 / 30 / 40 / 60 / 90
Макс. диаметр инструмента, мм	80 / 120
Макс. длина инструмента, мм	300
Время смены инструмента, сек	8
Вес инструмента (макс.), кг	8
Система ЧПУ	ЦТО CNC
Тип 5-ти осевой обработки	Поворотно-наклонная голова
Перемещение по осям A / C, °	± 120 / ± 250
Перемещение по осям X / Y / Z, мм	2500/1800/800
Точность позиционирования по осям X / Y / Z, мм	0,015 / 0,015 / 0,008
Повторяемость по осям A / C, сек	6 / 6
Повторяемость по осям X / Y / Z, мм	0,007 / 0,007 / 0,005
Точность позиционирования по осям A / C, сек	12 / 12
Инструмент	OMP40
Деталь	RENISHAW  NC4+
Помпа высокого давления подачи СОЖ	опция
Длина, мм	7950
Ширина, мм	5360
Высота, мм	5600 (Верхнее положение)
Вес, кг	45 000

Способы получения товара в г.

Фрезерный обрабатывающий центр IRONMAC IMU-5XP 2518 с доставкой в г. подробные условия и стоимость
