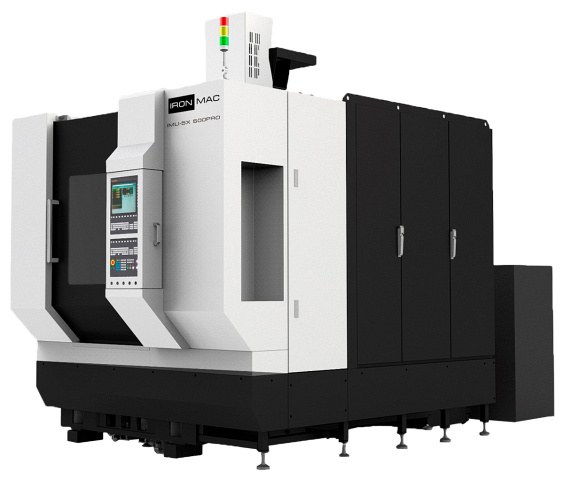

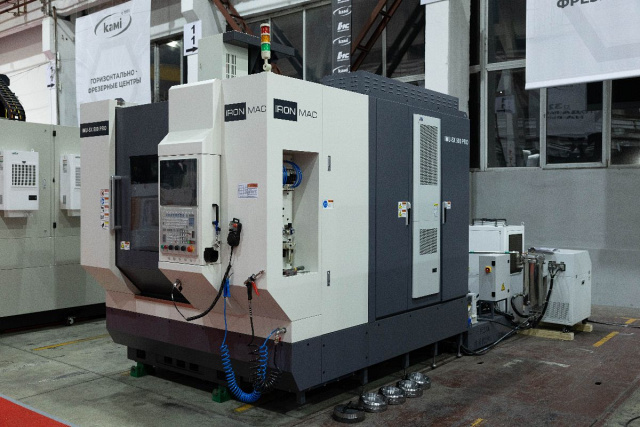

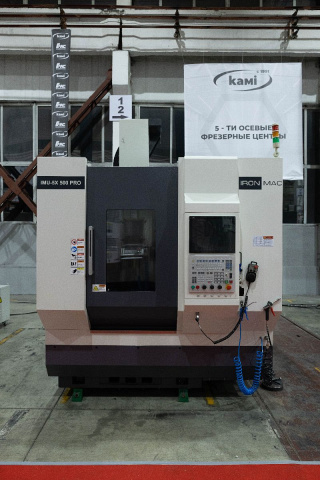

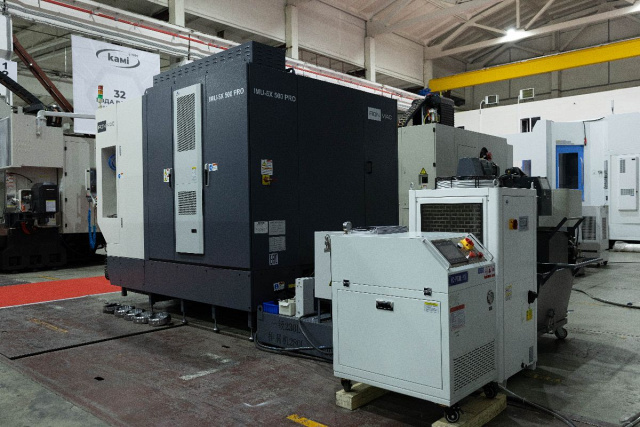

Фрезерный обрабатывающий центр IRONMAC IMU-5X 500 PRO + токарная функция

Вертикальный 5-осевой обрабатывающий центр IMU-5X 500 PRO - это высокопроизводительный обрабатывающий центр, преимущественно используется дляобработки деталей*в аэрокосмической, автомобильной и других областях, особенно для высокоточной обработки цилиндричности, положения системы отверстий, зенковки и других функций корпусов редукторов и коробок скоростей. Станки удобны в ремонте и обслуживании. Основные закупаемые детали выбираются у известных производителей, чтобы обеспечить высокую надежность машины. Фрезерный обрабатывающий центр IRONMAC IMU-5X 500 PRO имеет практически неограниченную сферу применения: * Точность соответствует классу точности В (соотношение допусков станка до 0, 004 мм). Основные операции: фрезеровка, нарезка резьбы, сверление и расточка. Область применения Обрабатывающие центры VU 500 - одно из идеальных решений в машиностроении, легкой промышленности, автомобилестроении, текстильном машиностроении и станкостроении. Автомобильная промышленность Машиностроение Приборостроение Авиационная промышленность Двигателестроение Изготовление пресс-форм и штампов высокого качества

Область применения

Фрезерный обрабатывающий центр IRONMAC IMU-5X 500 PRO имеет практически неограниченную сферу применения: Обрабатывающие центры VU 500 - одно из идеальных решений в машиностроении, легкой промышленности, автомобилестроении, текстильном машиностроении и станкостроении. Автомобильная промышленность Машиностроение Приборостроение Авиационная промышленность Двигателестроение Изготовление пресс-форм и штампов высокого качества

Схемы обработки

	Фрезерование канавок и пазов
	Фрезерование уступов
	Фрезерование канавок и пазов дисковой фрезой
	Фрезерование канавок и пазов дисковой фрезой
	Торцевое фрезерование
	Фрезерование уступов
	Фрезерование уступов
	Торцевое фрезерование
	Фрезерование отверстий и карманов (расфрезеровывание отверстия)
	Фрезерование шпоночного паза
	Торцевое фрезерование
	Фрезерование Т-образного паза

Конструктивные особенности

	Шпиндель Варианты шпинделей:

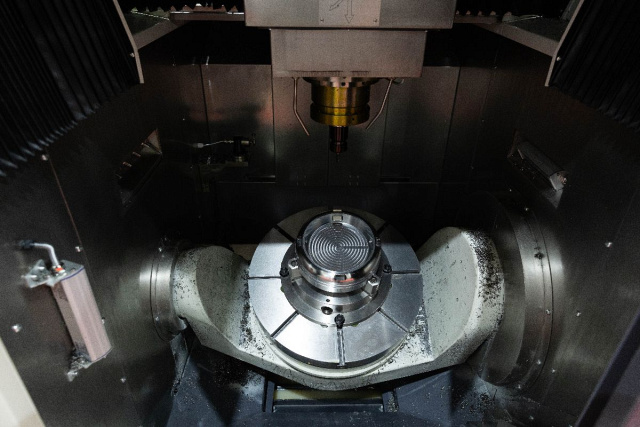

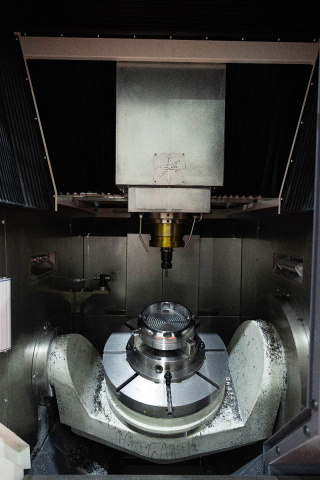

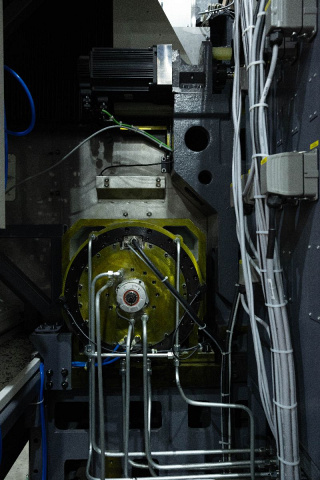

	Поворотно-наклонный стол Максимальная скорость 50 об/мин, диапазон вращения оси A составляет ± 120 °, вращение оси C составляет 360°, точность позиционирования по оси A составляет 10 сек, повторяемость 6 сек. Токарная функция – 500 об\мин (Опция)
	Система измерения инструмента TS27R Renishaw
	Система измерения детали OMP 60 Renishaw
	Гидравлическая станция

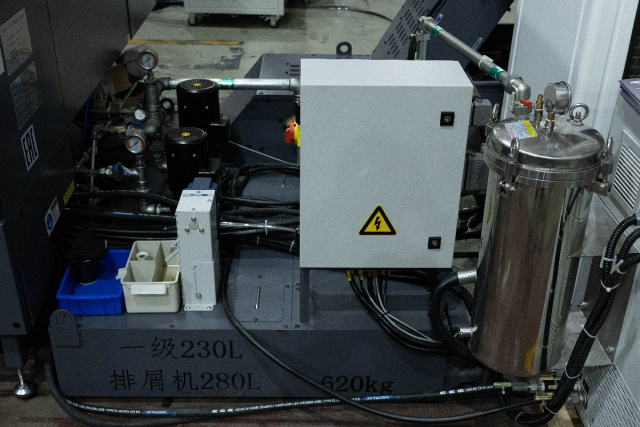

	Станция подачи СОЖ под давлением 50 Бар
	Инструментальный магазин на 32 позиции

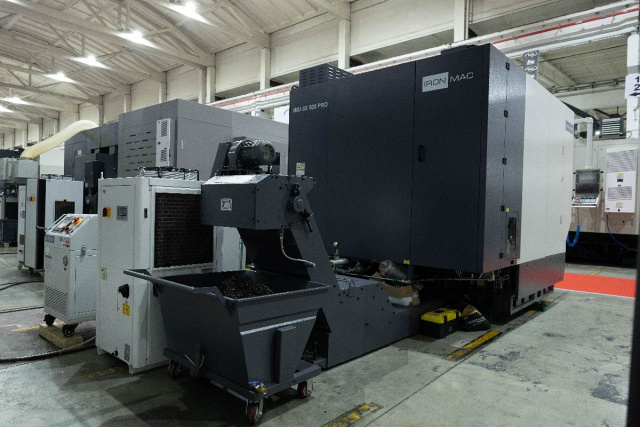

	Стружкоуборочный конвейер скребкового типа
	Кондиционер электрошкафа

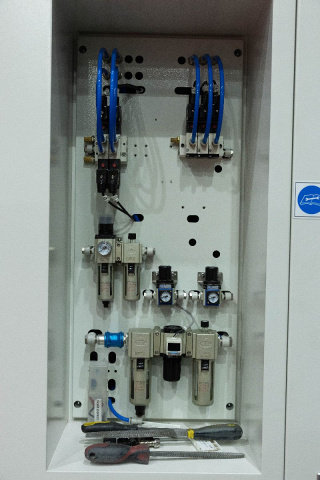

	Пневматическая система

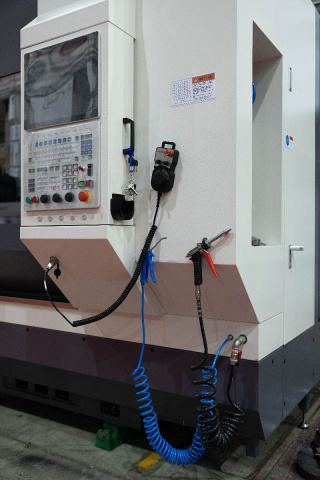

	MPG маховичок
	Система автоматической смазки
	Высокое качество сборки электрооборудования
	Система очистки рабочей зоны

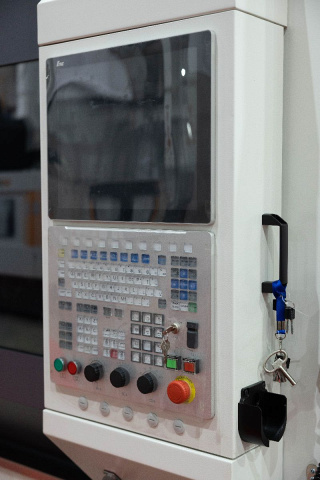

	17-дюймовый экран
	Система ЧПУ ЦТО CNC X5 CAM системы, совместимые: NX Siemens Software, по такому же принципу можно работать с Master CAM, Powermill, Vericut, SolidCam, EdgeCam, СПРУТ Cam и др. Система ЧПУ ЦТО CNC X5: Материал:панель из алюминиевого сплаваРазмер:17-дюймовый экран, поддерживает разрешение высокой четкости 1280*1024Сплайн-интерполяцияНесколько функций:клавиатура MCP резервирует 12 настраиваемых клавишдля удовлетворения индивидуальных потребностей пользователей.Процессор:i7-5550U CORE двухъядерный 2,0 ГГцВидеокарта:Intel HD Graphics 5500USB:8 USB, 4 USB 3.0 и 4 USB 2.0Системная память:8G, максимальное расширение до 16G

Комплектация

Стандартная

Дополнительная

Технические характеристики

Характеристика	Значение
Тип обработки	Поворотно-наклонный стол
Привод	Прямой
Диаметр круглого стола, мм	Ø 500
Макс. нагрузка на стол, кг	300
Макс. устанавливаемый диаметр, мм	550
Расстояние от оси А до центра стола, мм	150 - 500
Тип зажимов на столе	Механический / Пневматический
Тип	Прямой
Конус	ВBT50
Частота вращения шпинделя, об/мин	10 000
Крутящий момент шпинделя, Нм	200
Мощность шпинделя (S1 / S6 - 40%), кВт	54
Жесткое нарезание резьбы	Да
Система подачи СОЖ, Бар	50
Быстрые перемещения по осям X / Y / Z, м/мин	30 / 30 / 30
Макс. скорость подачи при резании, м/мин	15
Быстрые перемещения по осям A / C, об/мин	20 / 50
ATC тип	Зонтик / Цепной
Емкость магазина, шт.	32
Макс. диаметр инструмента, мм	115
Макс. длина инструмента, мм	250
Время смены инструмента, сек	8
Вес IRONMAC IMU-5X 500 PRO инструмента (макс.), кг	7
Частота вращения по осям A / C, об/мин	20 / 50
Требования по энергообеспечению, кВА	76
Расход воздуха, л/мин	260
Система ЧПУ	ЦТО CNC
Тип 5-ти осевой обработки	Поворотно-наклонный стол
Перемещение по осям A / C, °	±120 / 360
Перемещение по осям X / Y / Z, мм	600 / 500 / 450
Конус	ВBT50
Быстрые перемещения по оси X, м/мин	30
Быстрые перемещения по оси Y, м/мин	30
Быстрые перемещения по оси Z, м/мин	30
Скорость подачи (X / Y / Z), мм/мин	15
Размер зажимаемой детали, мм	550 х 300
Точность позиционирования по осям X / Y / Z, мм	0,008
Повторяемость по осям X / Y / Z, мм	0,005 / 0,005
Точность позиционирования по осям A / C, сек	10 / 10
Точность позиционирования по осям A / B, сек	10 / 10
Повторяемость по осям A / B, сек	6 / 6
RTCP точность, мм	0,04
Инструмент	OMP40
Деталь	RENISHAW  NC4+
Помпа высокого давления подачи СОЖ	опция
Частота вращения шпинделя, об/мин	500
Крутящий момент, Нхм	299
Длина, мм	3520
Ширина, мм	4860
Высота, мм	3300
Вес, кг	7200
