Фрезерный обрабатывающий центр IRONMAC IMU-5X 400 PRO (выставочный образец)

Фрезерные обрабатывающие центры IRONMAC IMU-5X 400 PRO предназначены длявысокоточной обработки*корпусных заготовок, тел вращения с 5-ти разных сторон за один установ. Возможности оборудования позволяют работать с заготовками из стальных, алюминиевых, жаропрочных и нержавеющих сплавов смаксимальной производительностью**фрезерования до 550 см3/мин. Станок представляет собой фрезерный обрабатывающий центрвертикального типа***с наклонно-поворотным столом с 2-мя опорами. Обрабатывающие центры отлично решают технологические задачи в области механической обработки металла корпусных деталей: машиностроение;производство инструментов и пресс-форм;контрактное изготовление деталей;пищевая промышленность;агротехническое машиностроение;оснастка для производства пластика;детали для аэрокосмической промышленности;компоненты автомобильной отрасли;энергетическая промышленность;судостроение;железнодорожная промышленность;опытное и исследовательское машиностроение. * Высокоточная обработка соответствует классу точности В (соотношение основных допусков станка до 0,004 мм). ** Частота вращения шпинделя на фрезерных обрабатывающих центрах IRONMAC IMU-5X 400 PRO до 20 000 об/мин при скорости подачи до 10 000 мм/мин. *** Вертикальные центры выполняют большое количество операций: фрезеровку, нарезку резьбы, сверление и расточку, поэтому ими можно легко заменить несколько единиц другой техники и сэкономить финансовые ресурсы предприятия. Область применения Автомобильная промышленность Машиностроение Приборостроение Авиационная промышленность Двигателестроение Изготовление пресс-форм и штампов высокого качества

Область применения

Обрабатывающие центры отлично решают технологические задачи в области механической обработки металла корпусных деталей: машиностроение;производство инструментов и пресс-форм;контрактное изготовление деталей;пищевая промышленность;агротехническое машиностроение;оснастка для производства пластика;детали для аэрокосмической промышленности;компоненты автомобильной отрасли;энергетическая промышленность;судостроение;железнодорожная промышленность;опытное и исследовательское машиностроение. Автомобильная промышленность Машиностроение Приборостроение Авиационная промышленность Двигателестроение Изготовление пресс-форм и штампов высокого качества

Схемы обработки

	Фрезерование канавок и пазов
	Фрезерование уступов
	Фрезерование канавок и пазов дисковой фрезой
	Фрезерование канавок и пазов дисковой фрезой
	Торцевое фрезерование
	Фрезерование уступов
	Фрезерование уступов
	Торцевое фрезерование
	Фрезерование отверстий и карманов (расфрезеровывание отверстия)
	Фрезерование шпоночного паза
	Торцевое фрезерование
	Фрезерование Т-образного паза

Конструктивные особенности

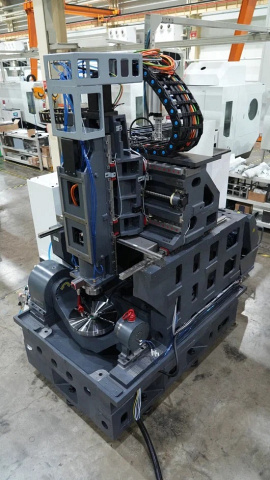

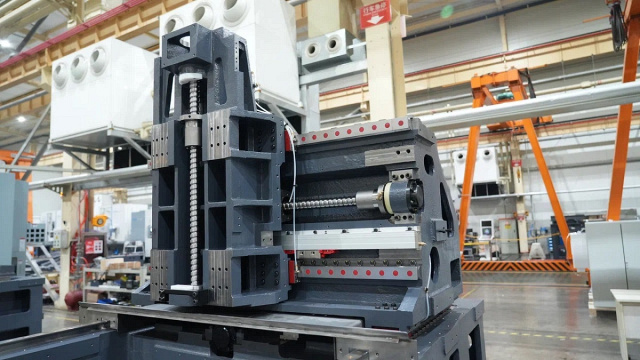

	Портальная конструкция В серииIMU-5X-400PROиспользуетсяпортальная конструкция.Перемещения X, Y, Z на шпинделе, поворотный стол жестко закреплен в станине на двух опорах и имеет только поворотно-наклонные движения по оси С и А. Для достижения производительности обработки и точности контура в высокодинамичных условиях с высокой точностью, высокой производительностью и высокой эффективностью. Благодаряанализу методом конечных элементови динамической оптимизации гарантируется высокая жесткость, высокая точность, высокая эффективность и стабильность конструкции станины. Оптимизированная конструкция станины портального типа.Все основные компоненты смонтированыс большим количеством усиливающих ребер, термически равномерно обработаны и обладают высокой устойчивостью к скручиванию.

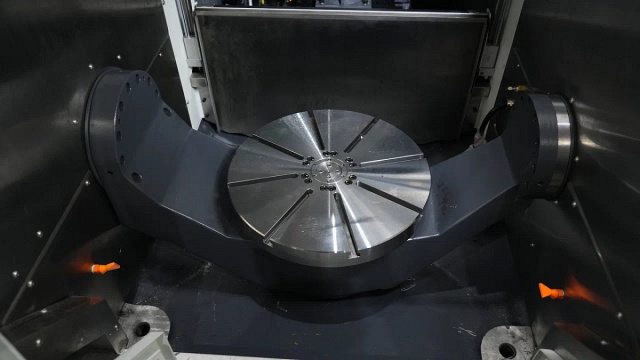

	Прямой привод поворотно-наклонного стола Прямые приводы станков обладают рядом достоинств:

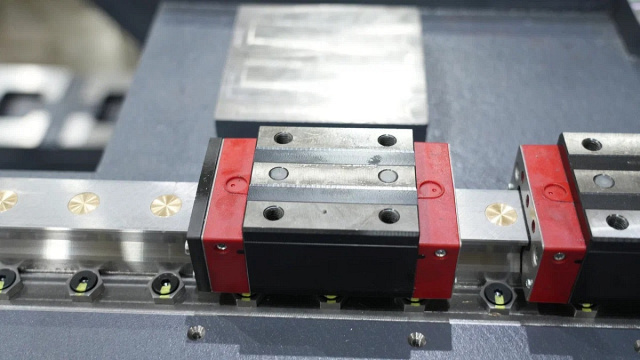

	Высокоточные линейные направляющие Schneeberger

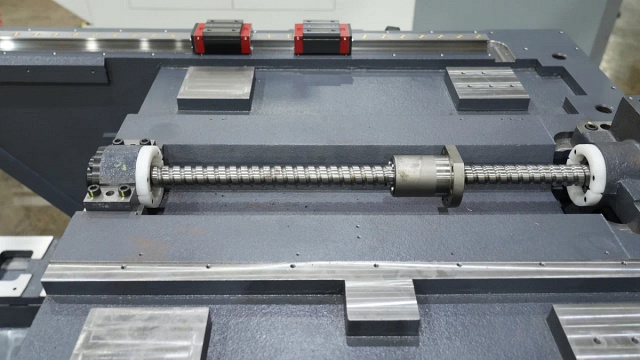

	ШВП THK, Подшипники NSK/NOCHI (Япония)

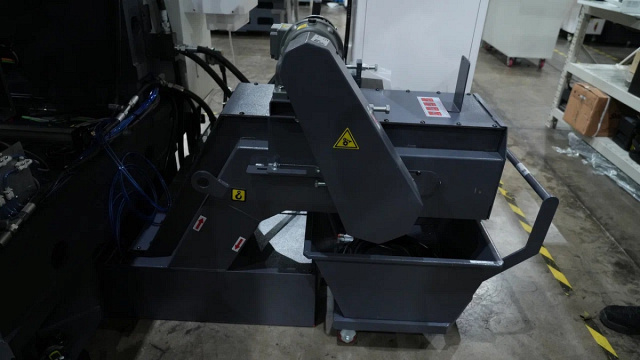

	Стружкоуборочный конвейер с корзиной

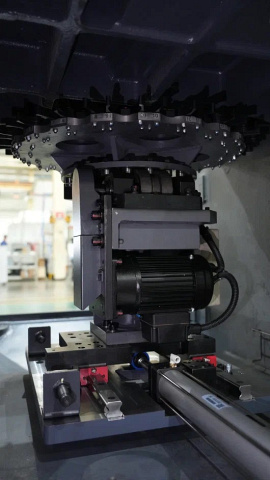

	Инструментальный магазин на 20 позиций дискового типа
	Водяное охлаждение

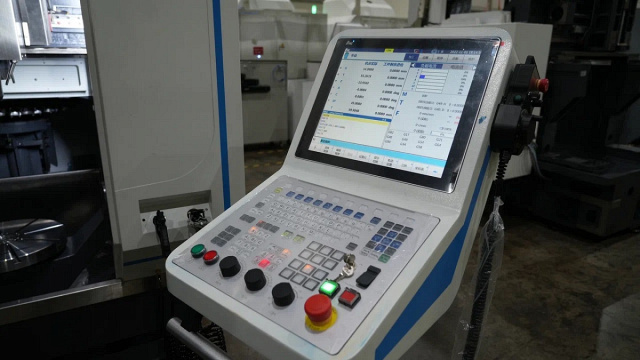

	Система ЧПУ HNC848Di

Комплектация

Стандартная

	Cистема ЧПУ HCNC 848Di
	Инструментальный магазин
	Централизованная система смазки Bijur/Hegu
	Конвейер для стружки ленточного типа скорзиной
	Система измерения инструмента Renishaw TS27R
	Система измерения инструмента BLUM Лазерного типа
	Система измерения детали Zhongtu COMP40
	Система измерения детали Chotest COMP40
	Сигнальная лампа
	Воздушный и водяной пистолеты
	Освещение рабочей зоны и зоны инструмента
	Оптические линейки по осям X, Y, Z

Технические характеристики

Характеристика	Значение
ЦЕНА	17 650 286 ₽
Тип обработки	Поворотно-наклонный стол
Привод	Прямой
Диаметр круглого стола, мм	Ø 400
Макс. нагрузка на стол, кг	200
Макс. устанавливаемый диаметр, мм	на плоскости стола Ø550 / 75 мм над поверхностью стола Ø680
Расстояние от оси А до центра стола, мм	80 (поверхность поворотного стола ниже центра оси А)
Тип зажимов на столе	Механический / Пневматический
Тип	Моторшпиндель
Конус	HSK-A63
Частота вращения шпинделя, об/мин	20 000
Крутящий момент шпинделя, Нм	30,7 (S1) / 46 (S6)
Мощность шпинделя (S1 / S6 - 40%), кВт	20 (S1)
Жесткое нарезание резьбы	да
Система подачи СОЖ, Бар	30
Расстояние от торца шпинделя до поверхности стола, мм	70 - 520
Быстрые перемещения по осям X / Y / Z, м/мин	32 / 32 / 32
Макс. скорость подачи при резании, м/мин	32
Быстрые перемещения по осям A / C, об/мин	100 / 200
ATC тип	Зонтик
Емкость магазина, шт.	20
Макс. диаметр инструмента, мм	60
Макс. длина инструмента, мм	250
Время смены инструмента, сек	1,8
Вес IRONMAC IMU-5X 400 PRO инструмента (макс.), кг	6
Система ЧПУ	ЦТО CNC
Тип 5-ти осевой обработки	Поворотно-наклонный стол
Перемещение по осям A / C, °	-120 ~ +120 / n x 360
Перемещение по осям X / Y / Z, мм	450 / 440 / 450
Точность позиционирования по осям X / Y / Z, мм	0,007
Повторяемость по осям A / C, сек	8 / 5
Повторяемость по осям X / Y / Z, мм	0,004
Точность позиционирования по осям A / C, сек	8 / 8
Инструмент	лазерный тип BLUM
Деталь	оптическая Renishaw OMP40
Помпа высокого давления подачи СОЖ	да
Длина, мм	1900
Ширина, мм	2800
Высота, мм	2950
Вес, кг	7600
