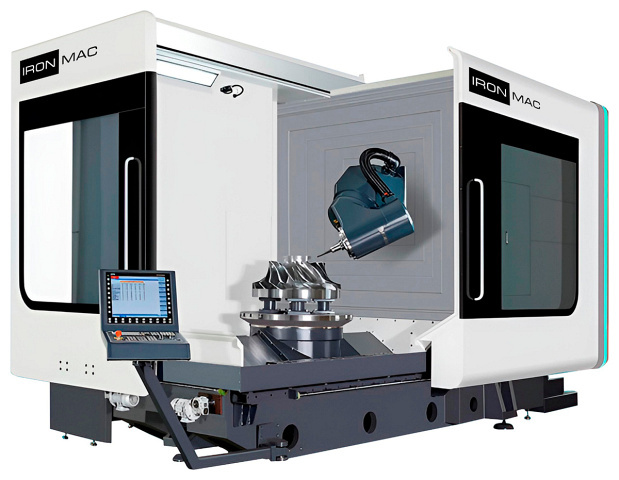

Фрезерный обрабатывающий центр IRONMAC IMU-5X 1050C

Станки IRONMAC IMU-5X серии C применяются для изготовления широкого спектра промышленных деталей, требующих обработки по 3 - 5 осям. Каждая деталь, изготовленная на станке серии C, становитсяэталонной своей отрасли*. На станках IRONMAC IMU-5X серии C можно производить одновременную 5-осевую обработку, высокодинамичное скоростное фрезерование, совмещение токарной и фрезерной обработки, высокомоментное силовое фрезерование. Фрезерные обрабатывающие центры IRONMAC IMU-5X серии C используются для механической обработки и решения технологических задач на предприятиях по выпуску различной продукции: Также оборудование применяется в машиностроении, включая опытное, исследовательское и агротехническое, в судостроении, железнодорожной и энергетической промышленности, и проч. * Высокоточная обработка соответствует классу точности В (соотношение основных допусков станка до 0,004 мм). Область применения Автомобильная промышленность Машиностроение Приборостроение Авиационная промышленность Двигателестроение Изготовление пресс-форм и штампов высокого качества

Область применения

Фрезерные обрабатывающие центры IRONMAC IMU-5X серии C используются для механической обработки и решения технологических задач на предприятиях по выпуску различной продукции: Также оборудование применяется в машиностроении, включая опытное, исследовательское и агротехническое, в судостроении, железнодорожной и энергетической промышленности, и проч. Автомобильная промышленность Машиностроение Приборостроение Авиационная промышленность Двигателестроение Изготовление пресс-форм и штампов высокого качества

Схемы обработки

	Фрезерование канавок и пазов
	Фрезерование уступов
	Фрезерование канавок и пазов дисковой фрезой
	Фрезерование канавок и пазов дисковой фрезой
	Торцевое фрезерование
	Фрезерование уступов
	Фрезерование уступов
	Торцевое фрезерование
	Фрезерование отверстий и карманов (расфрезеровывание отверстия)
	Фрезерование шпоночного паза
	Торцевое фрезерование
	Фрезерование Т-образного паза

Конструктивные особенности

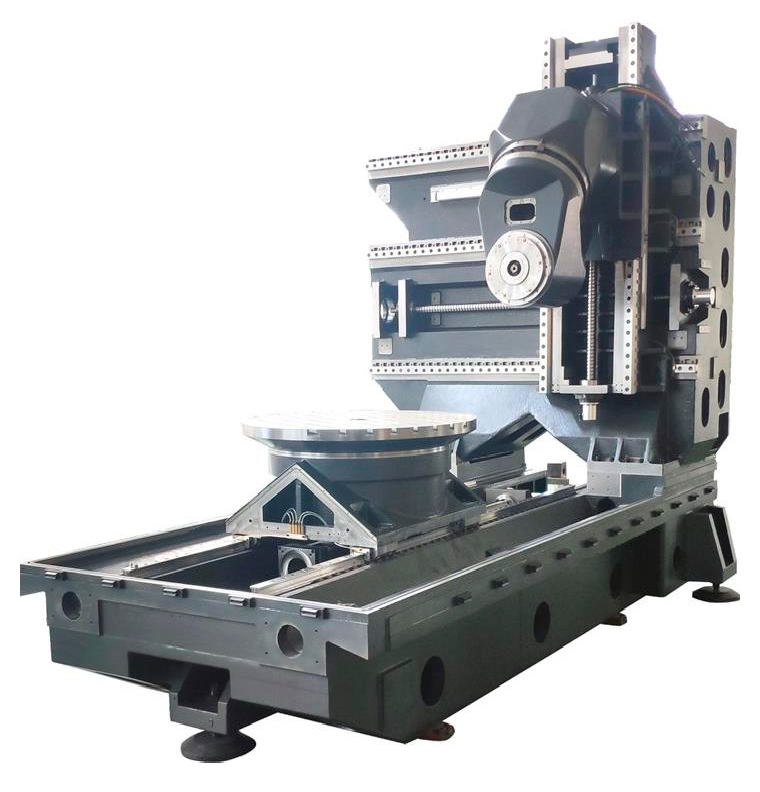

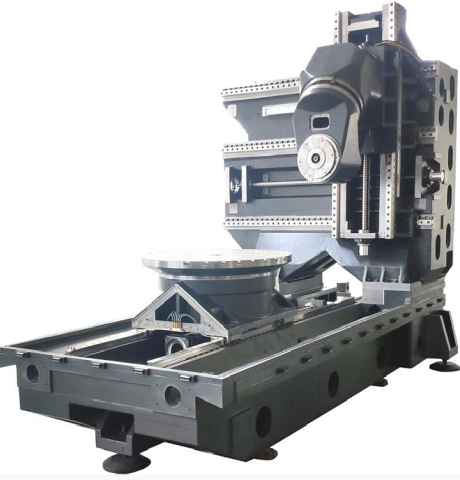

	Портальная конструкция Портальная конструкцая L-образного типа, которая повышает жесткость станка и точность обработки. В сравнении с классической портальной конструкцией, L-образный портал обеспечивает существенно лучший доступ (даже с боковой стороны) наряду с расширенными диапазоном перемещения и бОльшей рабочей зоной - все это реализовано в станке, который занимает оптимальную площадь.

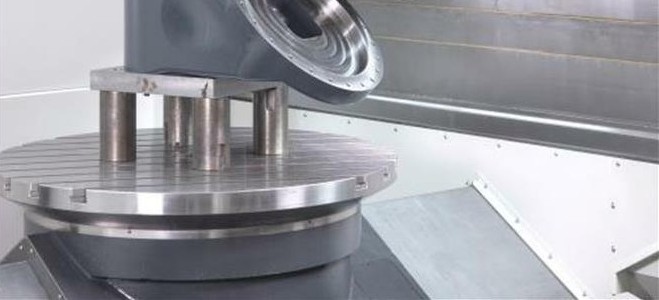

	Поворотный / вращающийся стол Станок оснащается зарекомендовавшим себя поворотным / вращающимся столом, при этом максимальная нагрузка, динамические характеристики и диапазон поворота существенно улучшены. Прямой привод по оси С (C-ось) (Siemens DD привод)

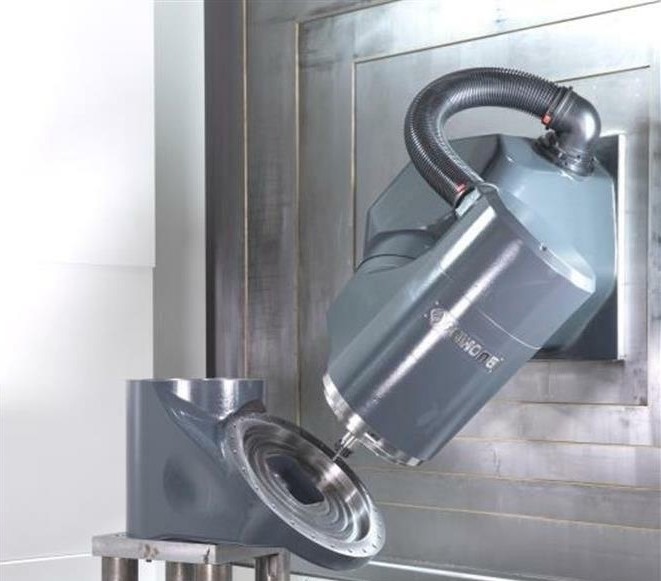

	CNC поворотная головка (B-Ось) CNC поворотная головка (B-Ось) ( Siemens DD Привод).
	Возможности ЧПУ HNC848Di

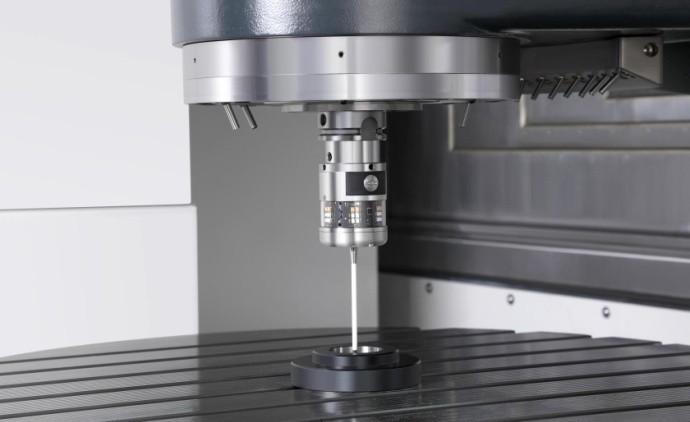

	Система измерения детали и инструмента

Комплектация

Стандартная

Дополнительная

Технические характеристики

Характеристика	Значение
Тип обработки	Поворотный стол + наклонная голова
Привод	Прямой
Диаметр круглого стола, мм	Ø 1050
Макс. нагрузка на стол, кг	4000
Расстояние от оси B до центра стола, мм	30 - 1030
Тип зажимов на столе	Механический/Пневматический
Тип	Моторшпиндель
Конус	HSK-A100
Частота вращения шпинделя, об/мин	10 000
Крутящий момент шпинделя, Нм	215 / 350
Мощность шпинделя (S1 / S6 - 40%), кВт	42 / 58
Жесткое нарезание резьбы	Да
Система подачи СОЖ, Бар	3 / 30 / 50 / 70
Расстояние от торца шпинделя до поверхности стола, мм	160 - 1160
Быстрые перемещения по осям X / Y / Z, м/мин	40 / 40 / 40
Частота вращения при токарной обработке, об/мин	500
Быстрые перемещения по осям B / C, об/мин	45 / 103
ATC тип	Цепной
Емкость магазина, шт.	40
Макс. диаметр инструмента, мм	135
Макс. длина инструмента, мм	300
Время смены инструмента, сек	2
Вес IRONMAC IMU-5X 1050C инструмента (макс.), кг	12
Система ЧПУ	ЦТО CNC
Тип 5-ти осевой обработки	Поворотный стол + наклонная голова
Перемещение по осям B / C, °	-15 +180 / 360
Перемещение по осям X / Y / Z, мм	1000 / 1150 / 1000
Крутящий момент поворотного стола, Нм	1330 - 2630
Точность позиционирования по осям X / Y / Z, мм	0,005 / 0,005 / 0,006
Повторяемость по осям B / C, сек	4 / 4
Повторяемость по осям X / Y / Z, мм	0,004 / 0,004 / 0,004
Точность позиционирования по осям B / C, сек	8 / 8
Инструмент	RENISHAW  NC4F230
Деталь	OMP40
Помпа высокого давления подачи СОЖ	да
Длина, мм	6000
Ширина, мм	3750
Высота, мм	3650
Вес, кг	21 000
