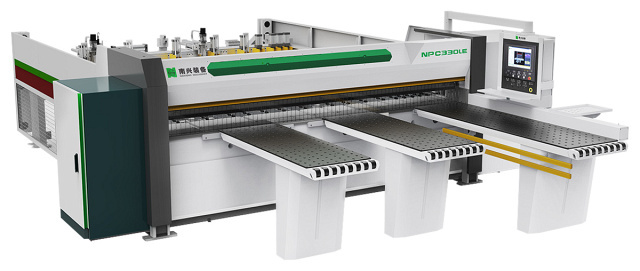

Форматно-раскроечный центр с ЧПУ с задней загрузкой Nanxing NPC330LE

Форматно-раскроечный с ЧПУ с задней загрузкой NPC330LE для индивидуального и мелкосерийного производства объемом до 200 листов в смену.

• ДхШхВ 7500 мм, 5400 мм, 1820 мм, вес 6500 кг
• Длина пропила 3300 мм и три рабочих стола

Область применения

Подойдет для работы с ДСП, МДФ, ЛДСП, ДВП, фанерой, AGT-панелями на любых мебельных производствах.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Подойдет для работы с ДСП, МДФ, ЛДСП, ДВП, фанерой, AGT-панелями на любых мебельных производствах.

СХЕМА ОБРАБОТКИ:

	Раскрой одного листа
	Раскрой пачкой до 5 листов

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

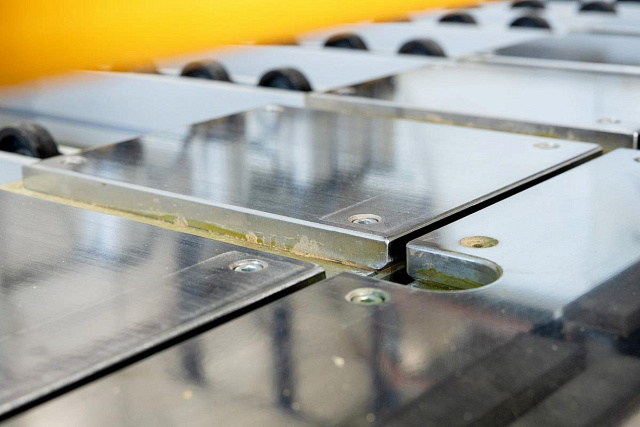

	Стальной рабочий стол Стальной основной рабочий стол большой толщины гарантирует отсутствие прогибов и абсолютную ровность опорной поверхности. Поверхность стола полированная и позволяет перемещать пакеты заготовок без повреждения лицевых поверхностей. Благодаря удлиненным пазам для захватов на рабочем столе, толкатель может перемещаться за линию реза. Таким образом станок позволяет использовать всю полезную площадь листов материала. В отличие от конструкций с пластиковыми накладками, здесь нет необходимости замены пластин при износе, что упрощает эксплуатацию станка.

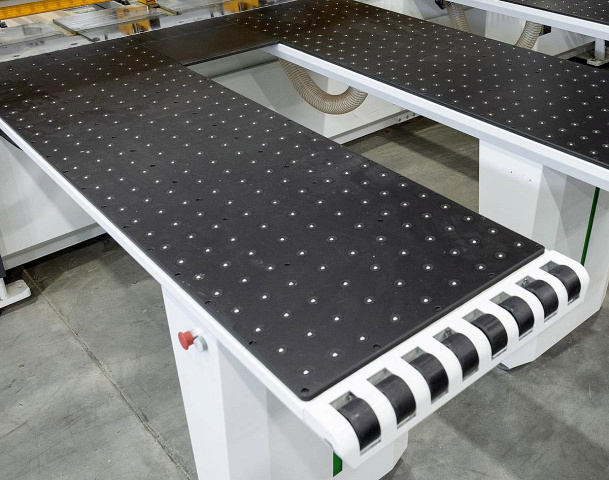

	Загрузочные столы с воздушной подушкой Передние столы оборудованы независимой системой воздушного поддува для плавного перемещения материала без повреждения лицевых сторон. Поверхность столов выполнена их жестких, износостойких плит для более длительного срока службы. Каждый стол имеет отдельный подвод сжатого воздуха от вентилятора мощностью 2,2 кВт и производительностью 5,2 м3/мин. Максимальная толщина пачки материала – 7 листов 16 мм.

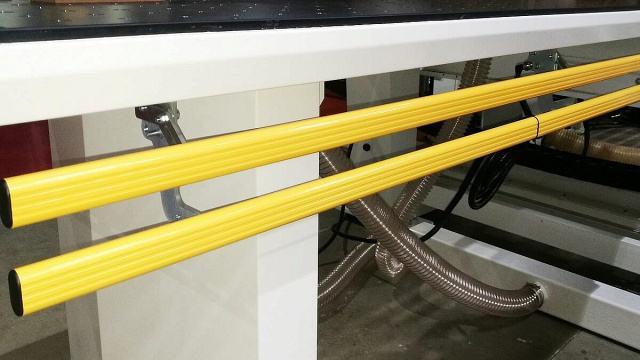

	Планка быстрого запуска цикла Под первым загрузочным столом расположена специальная планка, которая позволяет запустить цикл раскроя одним движением, освобождая оператора от необходимости тянуться к пульту управления.

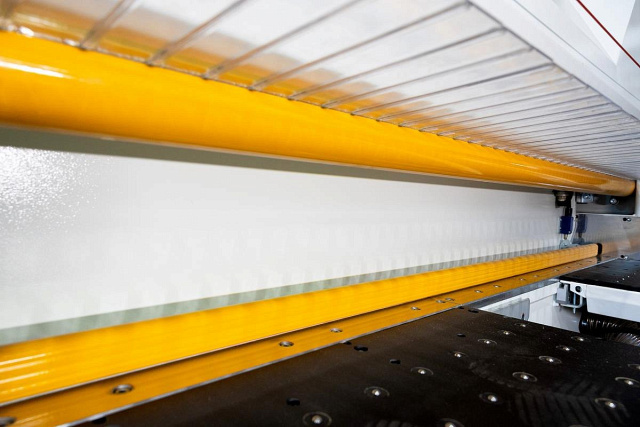

	Прижимная балка Прижимная балка регулируется автоматически в соответствии с высотой панелей для сокращения расстояния хода, тем самым, повышая эффективность станка до 15%. Параллельность хода обеспечивает система выравнивания по всей длине прижимной балки, состоящая из зубчатых реек и шестерней, расположенных по торцам прижимной балки, что гарантирует отсутствие брака при пилении узких заготовок на вторых резах.
	Планка безопасности На прижимной балке установлена специальная планка с датчиками, которые отключают станок при попадании посторонних предметов в область пиления, защищая оператора от травм.

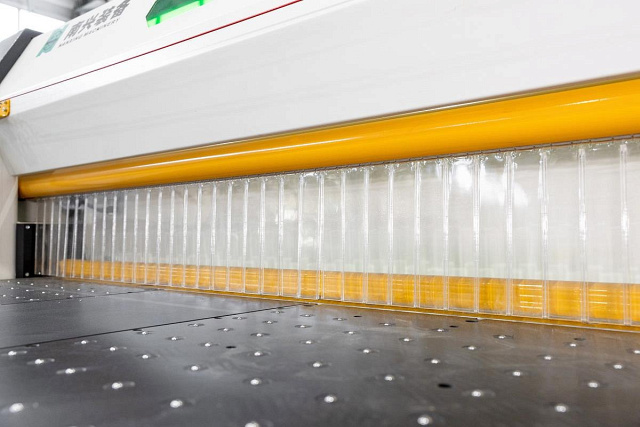

	Защитная шторка Многосекционная защитная шторка полностью закрывает зону пиления и обеспечивает наилучшее удаление опилок системой аспирации.

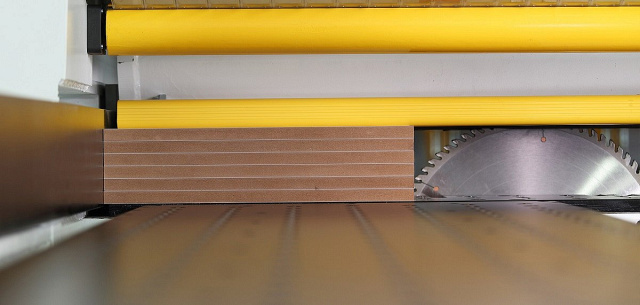

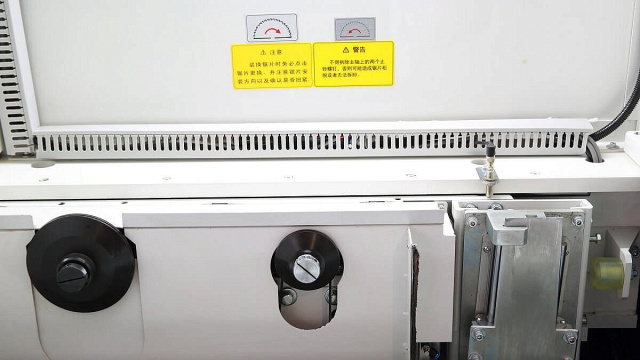

	Боковой выравниватель Прижим заготовок к основной линейке осуществляется с помощью бокового выравнивателя, интегрированного непосредственно в пильную каретку. Представляет собой металлическую пластину, которая прижимает пакет материала к базирующей линейке перед циклом раскроя. Выравниватель имеет 2 оси перемещения вертикаль – горизонталь для плотного базирования деталей без сколов ламината. Такая схема сокращает время операции прижима до 20% и увеличивает производительность станка. Также боковой выравниватель не имеет ограничений в длине хода и минимальной толщине детали.
	Подъемный стол для задней подачи
	Защита от падения узких деталей На пильной каретке интегрирована специальная защитная планка, которая препятствует попаданию узких обрезков в каретку при пилении.

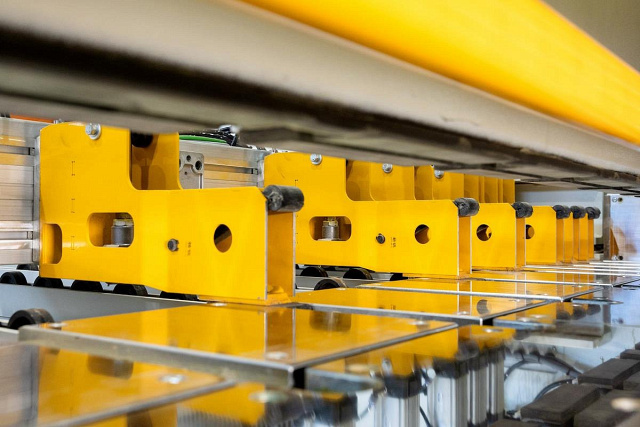

	Толкатель

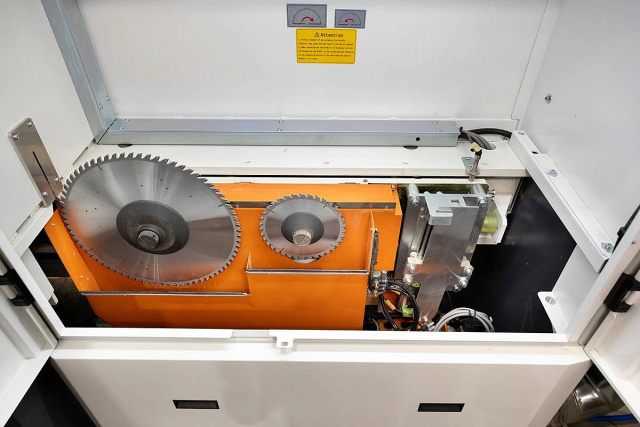

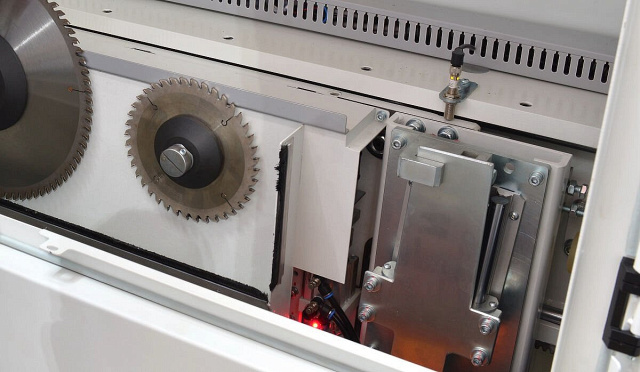

	Пильный узел * Пильные диски в комплект не входят.
	Аспирационные выходы Патрубки специальной конструкции эффективно удаляют опилки из зоны резания. Параметры патрубков: 3 х Ø 150 мм.

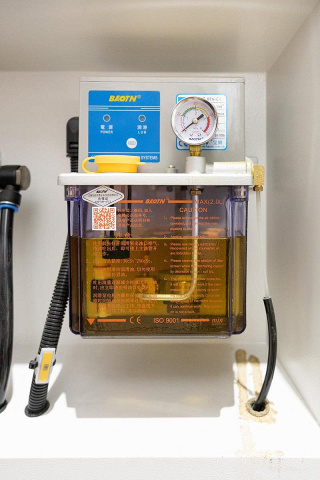

	Автоматическая система смазки Автоматическая система смазки обеспечивает подачу масла во все основные узлы, которые в этом нуждаются, что помогает сократить расходы на обслуживание и ремонт. Периоды циклов смазки задаются системой управления станка.

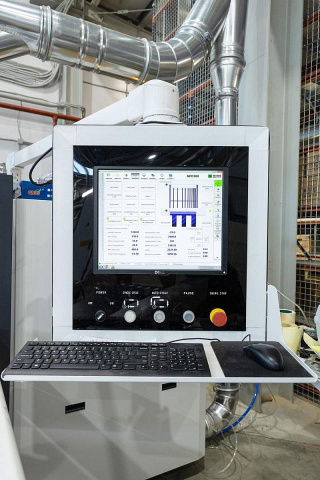

	Панель управления Станок работает на базе операционной системы Windows с профессиональным программным обеспечением Nanxing для раскроя.
	Программное обеспечение Nanxing Программное обеспечение станка позволяет создавать и редактировать пользовательские карты раскроя с помощью встроенного оптимизатора. Вы также можете импортировать и редактировать файлы из сторонних оптимизаторов. Стандартная комплектация включает возможность передачи данных через USB-носители или локальную сеть, а также слот для подключения принтера. Система диагностики быстро обнаруживает ошибки и помогает оперативно их устранить.
	Шкаф управления Электрические комплектующие от надежных производителей с мировым именем обеспечивают стабильную работу станка.
	Станина При проектировании конструкций используются самые современные методы компьютерного моделирования, позволяющие точно рассчитать нагрузку на станину в процессе работы. Такой метод позволяет инженерам заложить в конструкцию как минимум двукратный запас прочности. Благодаря большой массе толстостенного стального проката, из которого изготовлена станина и роботизированной сварке, станок обладает не только необходимой виброустойчивостью, но и значительной жесткостью. Каждая станина проходит полный технологический цикл производства, включая отжиг для снятия внутренних напряжений в сварных швах и обработку на высокоточных обрабатывающих центрах с ЧПУ.
	Сборочная линия Процесс сборки – заключительный и чрезвычайно важный этап. Высококвалифицированные инженеры сборочного цеха Nanxing отвечают каждый за свою операцию. Поэтому завод гарантирует высокое качество выпускаемого оборудования.
	Контроль качества Завод Nanxing — один из немногих заводов в Китае, который имеет собственную лабораторию для контроля качества выпускаемого оборудования. Лаборатория имеет систему поддержания постоянной температуры и влажности, оснащена самым современным высокоточным измерительным оборудованием производства Zeiss (Германия) и Aberlink (Великобритания).

Технические характеристики

Характеристика	Значение
ЦЕНА	7 901 172 ₽
Длина пропила, мм	3300
Макс. размер обрабатываемого материала, мм	2800 x 2070
Вылет основной пилы, мм	100
Подача, м/мин	90
Холостой ход, м/мин	120
Мощность серводвигателя подачи пильной каретки, кВт	2
Диаметр пилы, мм	400
Посадочный диаметр, мм	60
Скорость вращения, об/мин	4000
Мощность двигателя, кВт	15
Диаметр пилы, мм	200
Посадочный диаметр, мм	45
Скорость вращения, об/мин	4300
Мощность двигателя, кВт	2,2
Кол-во пневмозахватов, шт	8
Тип загрузки	задняя
Общая мощность, кВт	26,5
Потребление воздуха, л/мин	180
Длина рабочего стола, мм	3 x 2200
Боковой выравниватель	интегрирован в пильную каретку
Макс. скорость толкателя, м/мин	85
Мощность серводвигателя подачи толкателя, кВт	2
Диаметр воздуховодов, мм	3 x 150
Давление в пневмосистеме, МПа	0,6
Длина, мм	7500
Ширина, мм	5400
Высота, мм	1820
Вес Nanxing NPC330LE, кг	6500
