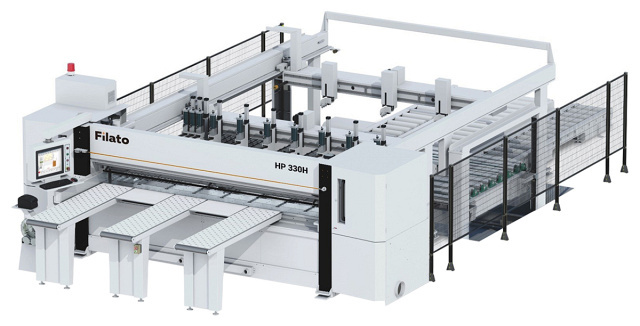

Форматно-раскроечный центр с ЧПУ Filato с задней загрузкой HP 330H

Станок используется в крупносерийном и массовом производствах, при тяжелых условиях работы применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

СХЕМА ОБРАБОТКИ:

	Раскрой одного листа
	Раскрой пачкой до 5 листов

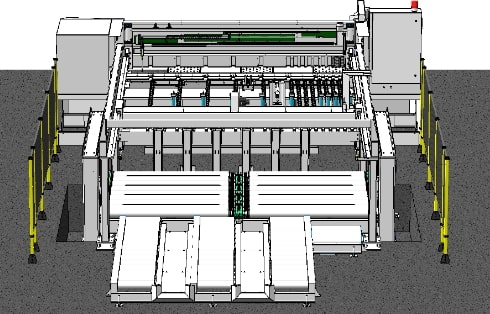

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

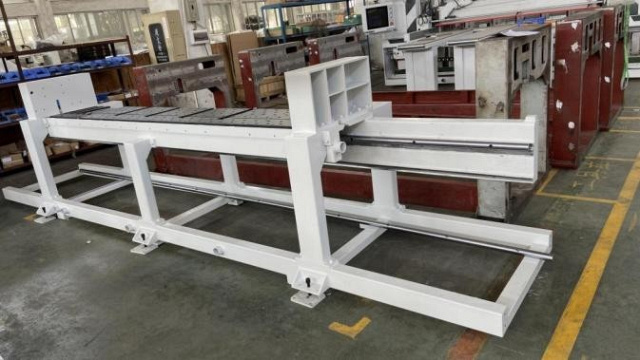

	Станина Станина обладает большой металлоёмкостью и значительной массой для гашения возникающих при работе вибраций и обеспечения идеального качества раскроя. Конструкция станины разработана исходя из условий многосменной работы станка с максимально нагрузкой. За основу был взят опыт немецких специалистов, к которому добавлен 3-х кратный запас прочности.
	Роликовые конвейеры Станок оснащен роликовыми конвейерами для задней и боковой загрузки. Подъемный стол задней подачи поднимается при помощи винтовых опор, имеет ролики свободного вращения и приводной конвейер для удобства боковой загрузки.

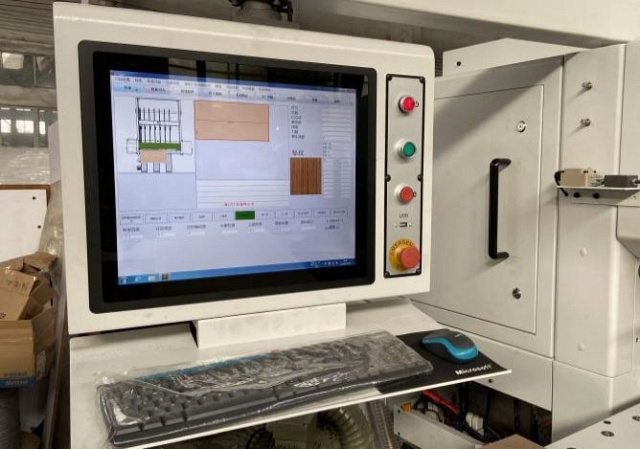

	Панель управления Встроенный промышленный компьютер с сенсорным экраном. Пильный центр Filato HP-330H полностью совместим популярными мебельными конструкторами, такими как Базис, что позволяет автоматизировать всю производственную цепочку и интегрировать в систему штрих кодирования заготовок.
	Программный толкатель Станок оснащен программным толкателем, который обеспечивает деликатный захват плитного материала и точное позиционирование заготовок на линию пропила. Перемещение толкателя осуществляется при помощи высокоточного сервомотора посредством передачи шестерня-рейка.
	Пильный узел Пильный узел литой, обладает значительной массой. Привод движения пильной каретки осуществляется серводвигателем при помощи передачи шестерня -рейка. Такая схема гарантирует максимальную скорость холостого хода и плавность подачи каретки и стабильность качества раскроя. В станке 2 отдельных электродвигателя приводов основной и подрезной пил. Для удобства оператора в станке реализована система быстрой смены основной и подрезной пилы.

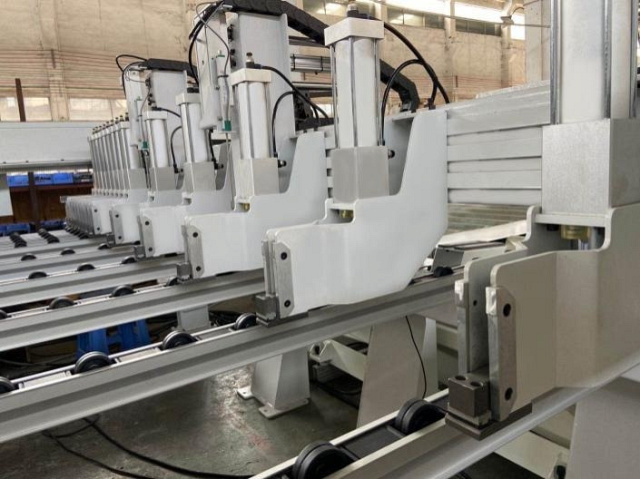

	Толкатель и пневматические захваты Мощный толкатель предназначен для точного и быстрого позиционирования плит ДСтП. Толкатель оснащен десятью захватами (зажимами). Они обеспечивают прочный захват пакета ДСтП. Захваты позволяют выталкивать стопу раскроенных плит за линию раскроя, что облегчает их перемещение и выгрузку.

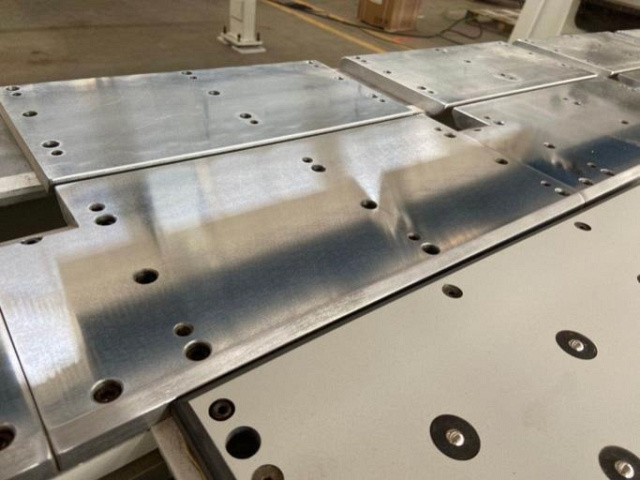

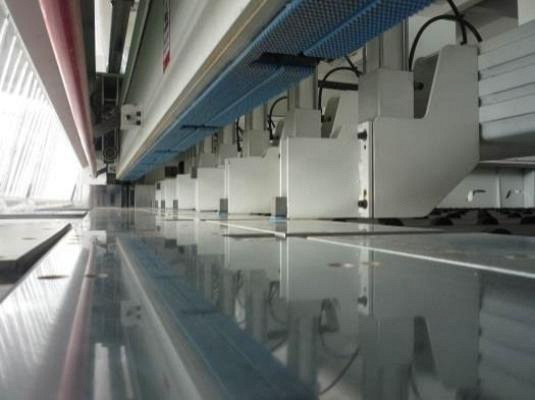

	Стальной рабочий стол Стальной рабочий стол обеспечивает идеальную плоскостность в зоне пиления. В сочетании с массивной станиной с множеством ребер жесткости, четырьмя опорными платформами гарантирует абсолютно ровную опорную поверхность, качественный раскрой и отсутствие сколов. Полированная поверхность предотвращает повреждение поверхностей заготовок.

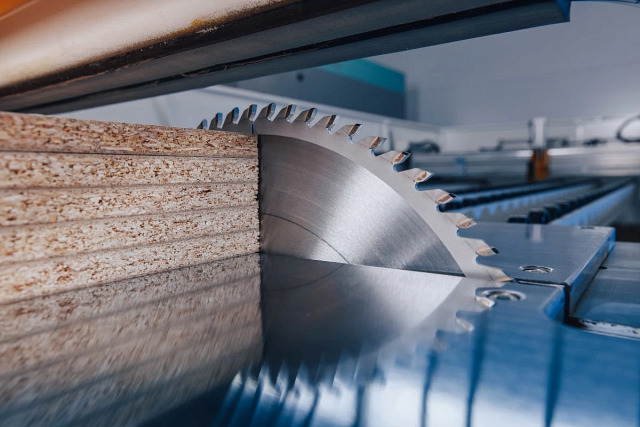

	Оптимизация вылета основной пилы Вылет пилы автоматический регулируется под толщину пакета раскраиваемого материала. Мощность двигателя 22 кВт позволяют работать с пильным диском 450 мм и раскраивать пакет из 6-7 листов, при максимальном вылете 120 мм.
	Оптимизация хода прижимной балки Ход прижимной балки по высоте оптимизирован и зависит от толщины раскраиваемого пакета. Данная функция позволяет сократить расстояние холостого хода балки, тем самым увеличить эффективность использования станка до 15% при пилении пакета из одного-двух листов.

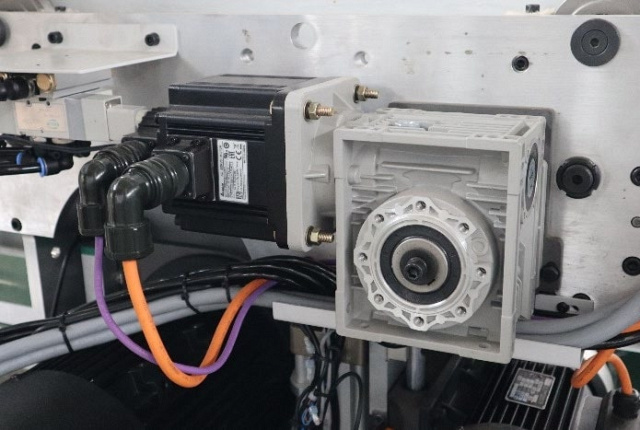

	Серводвигатель каретки пилы Сервопривод мощностью 1,8 кВт и надежный редуктор, механическая передача шестерня - рейка позволяют разогнать пильную каретку на холостых ходах до 100 м/мин. Высокая скорость холостых ходов напрямую влияет на увеличение производительности станка.

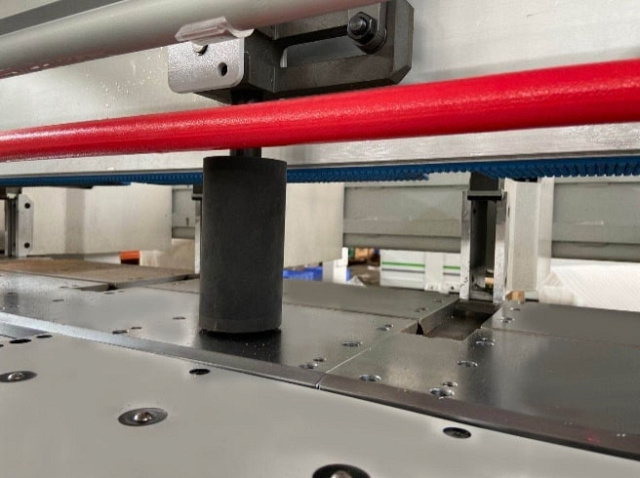

	Боковой выравниватель Боковой прижим предназначен для бокового выравнивания деталей, чтобы гарантировать нахождение детали под прямым углом к плоскости резания. Выравнивание выполняется с помощью обрезиненного ролика и полностью автоматизировано. Его перемещение управляется системой ЧПУ в соответствии с шириной выравниваемых плит и связано непосредственно с рабочим циклом станка.

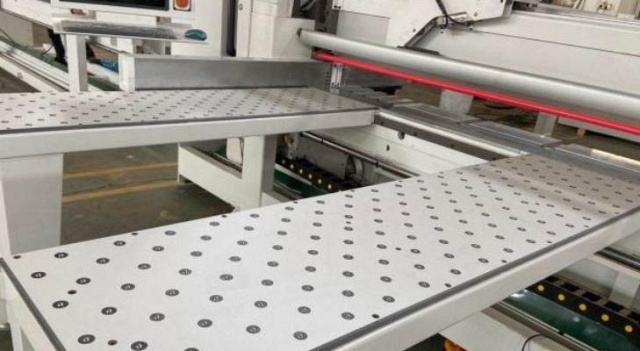

	Загрузочные столы Передняя часть станка оснащена загрузочными столами с воздушной подушкой. Столы предназначены для загрузки плит ДСтП и выгрузки деталей и срезков, а также для разворота пакета ДСП из продольного в поперечное положение по отношению к рабочей области станка. Легкое передвижение деталей по столам происходит за счет потока воздуха, подаваемого специальным электровентилятором через отверстия в верхней части стола, тем самым исключается возможное появление царапин на нижней поверхности детали. Дополнительно для удобства базирования листов на столах предусмотрены закатные ролики.

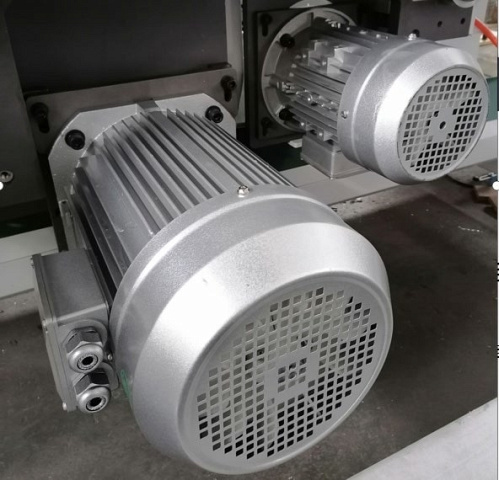

	Двигатели пил Мощный 22 кВт двигатель на основной пиле и 2,2 кВт на подрезной пиле - обеспечивают эффективную работу на всем сроке эксплуатации станка.
	Программное обеспечение Электро-компоненты от проверенных производителей собраны в отдельном пылезащищенном электро-шкафу с принудительным вентилированием, что значительно продлевает срок службы станка на всем сроке эксплуатации.

КОМПЛЕКТАЦИЯ:

Дополнительная

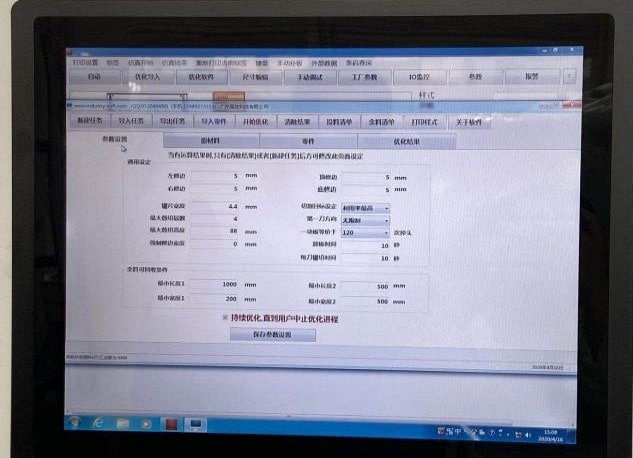

	Программа оптимизации раскроя (k) + принтер этикеток Программа оптимизации, которая позволяет создавать и редактировать оптимальные карты раскроя в зависимости от количества и размеров требуемых деталей. Программа оптимизации проста в использовании, понятна для оператора и не требует специальных навыков при работе с ней.

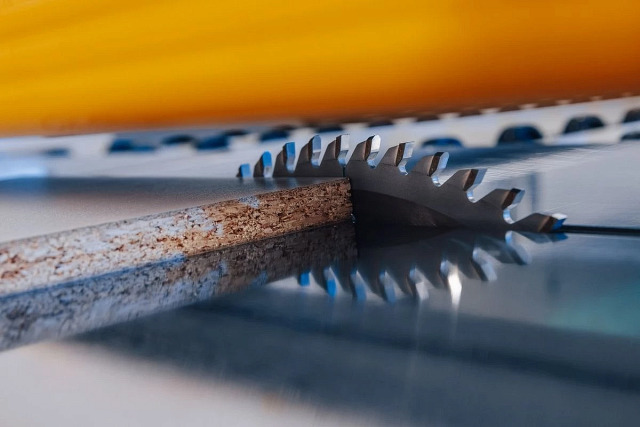

	Дисковые пилы IRONMAC Основная пила: 400 х 4.4 х 75 х 72T, 450 х 4.4 х 75 х 84Т Подрезная пила: 160 х 4,4 / 5,4 х 45 х 24Т Дисковые пилы IRONMAC
	Аспирация ФЦ-М-3000-2 / ФЦ-М-3000-3 Применяется на пильном центре для удаления сухой стружки и пыли из зоны обработки и исключения ее попадания в окружающую среду. Производительность: 3000 м3/ч;Мощность: 5,5 кВт;Объем накопителей: 0,4 м3;Фильтрующий материал: нетканый синтетический;Диаметр воздуховодов: 1 х 125; 2 х 100. Рециркуляционный пылеулавливающий агрегат ФЦ-М-3000, ФЦ-М-6000
	Фильтры рукавные EcoWood FPC-3500, FPC-4000 Компактный рукавный фильтр с электромеханическим встряхиванием и контейнером-накопителем предназначен для очистки воздуха от сухой не слипающейся пыли в центральных системах аспирации. Фильтр устанавливается внутри цехов в основном на мебельных и деревообрабатывающих производствах. Комплектация с контейнером отлично подходит для использования на участках обработки с большим объемом отходов. Фильтры рукавные EcoWood FPC
	Винтовой компрессор TH 10/8 RD 500L Компания TRIUMPH - немецкий концерн, выпускающий широкую гамму металлообрабатывающего и другого промышленного оборудования, в том числе и винтовые компрессоры. Производительность: 1100 л/мин;Мощность: 7,5 кВт;Объем ресивера: 500 л;Прямой привод;Уровень защиты двигателя IP54;Встроенный осушитель.

Технические характеристики
