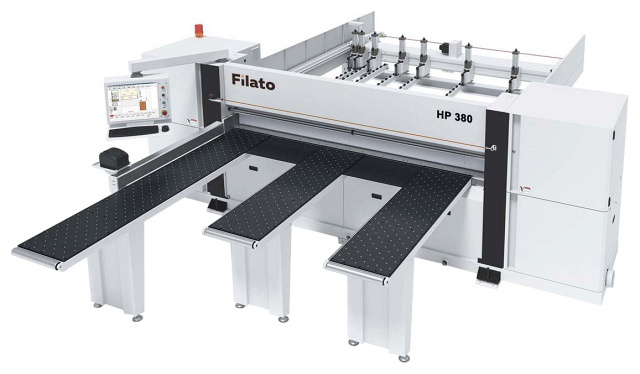

Форматно-раскроечный центр с ЧПУ Filato HP 380

Форматно-раскроечный центр с ЧПУ Filato HP 380 предназначен для высококачественного автоматического раскроя МДФ, ДСтП, фанеры, облицованных и необлицованных, а также любых плитных материалов, схожих по физико – механическим свойствам с древесными (пластиков, композитов, хризотилцементных плит и т. д.)

Увеличенный размер пропила до 3800 мм позволяет обрабатывать детали размером 3750 х 3750 мм.

Разделение двигателей на основной и подрезной пиле обеспечивает стабильную работу станка на всем сроке эксплуатации.

Автоматическая настройка вылета основной пилы и прижимной балки от толщины пакета позволяет увеличить производительность во время работы станка за счет сокращения расстояния холостого хода прижимной балки и вылета пилы.

Боковой выравниватель «плавник»* сокращает время операции прижима до 40%.

Современное ПО позволяет использовать станок как при работе с индивидуальными заказами, так и интегрировать станок в автоматические линии.

Область применения

Форматно-раскроечный центр с ЧПУ Filato HP 330G используется на предприятиях, работающих как по индивидуальным заказам, так и на крупносерийных и массовых производствах для высококачественного раскроя материала при частой смене карт раскроя. При тяжелых условиях работы применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели.

Благодаря высоте вылета основной пилы 120 мм легко могут быть переориентированы на среднесерийное производство.

Производство мебели

Производство панелей, щитов и плит

* Изготовление деталей любой сложности по чертежам заказчика

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Форматно-раскроечный центр с ЧПУ Filato HP 330G используется на предприятиях, работающих как по индивидуальным заказам, так и на крупносерийных и массовых производствах для высококачественного раскроя материала при частой смене карт раскроя. При тяжелых условиях работы применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели.

Благодаря высоте вылета основной пилы 120 мм легко могут быть переориентированы на среднесерийное производство.

Производство мебели

Производство панелей, щитов и плит

* Изготовление деталей любой сложности по чертежам заказчика

СХЕМА ОБРАБОТКИ:

	Раскрой одного листа

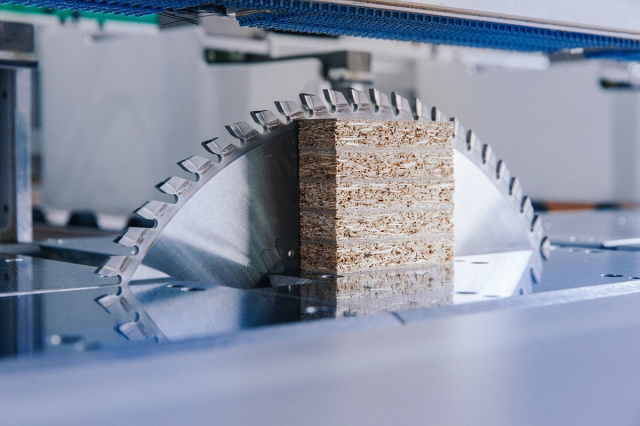

	Раскрой пачкой до 5 листов

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

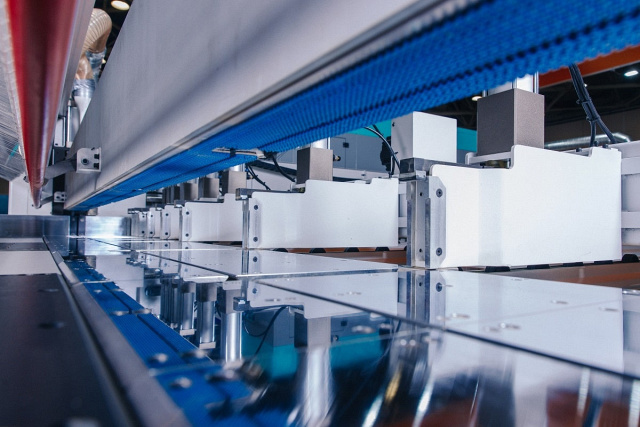

	Портальная конструкция с фиксированной балкой Станок спроектирован на базе индустриального станка, поэтому обладает большой металлоёмкостью и значительной массой для гашения возникающих при работе вибраций и обеспечения идеального качества раскроя. Конструктив станины обладает 3-хкратным запасом прочности при использовании станка в многосменном режиме.

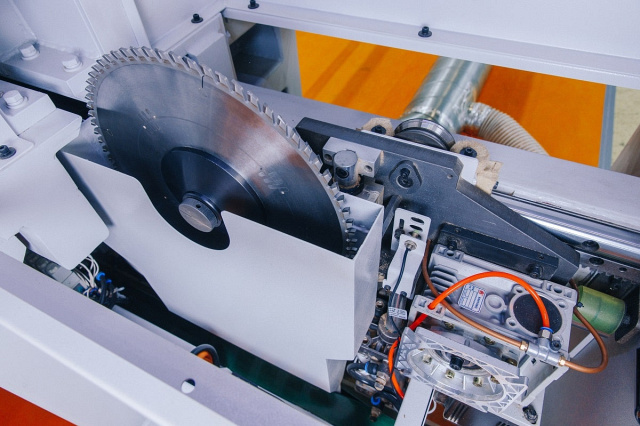

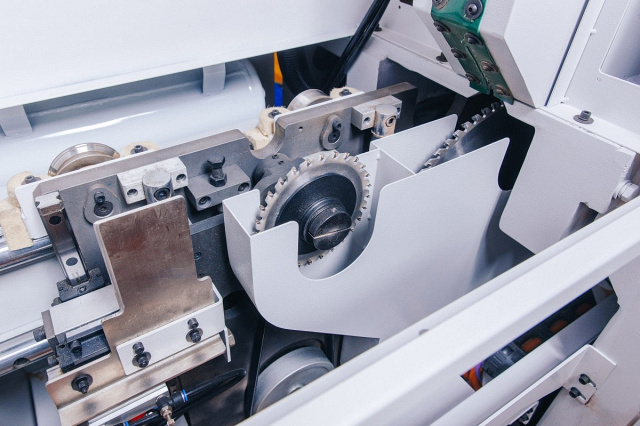

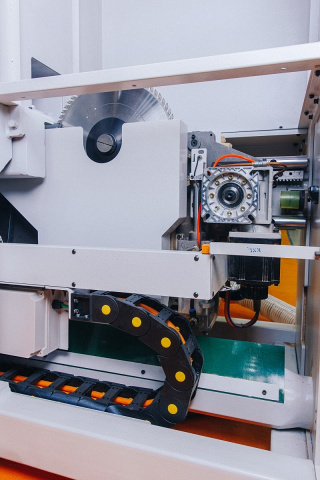

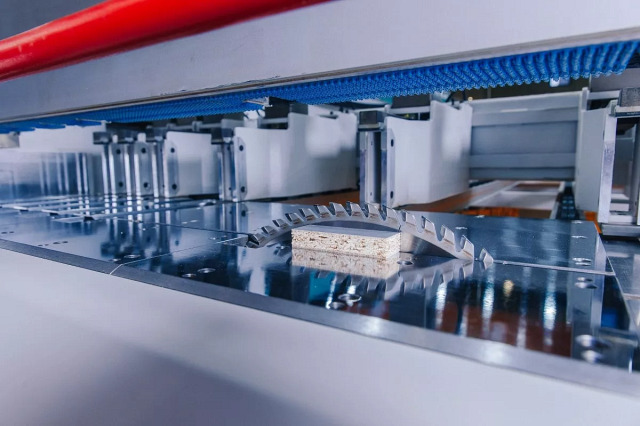

	Пильный узел Пильный узел перемещается по двум стальным круглым направляющим с помощью серводвигателя и передачи шестерня - рейка. Такая схема гарантирует максимальную скорость холостого хода, плавность подачи каретки при рабочем ходе и стабильность качества раскроя. В станке 2 отдельных электродвигателя приводов основной и подрезной пил. Для удобства оператора реализована система быстрой смены пил.

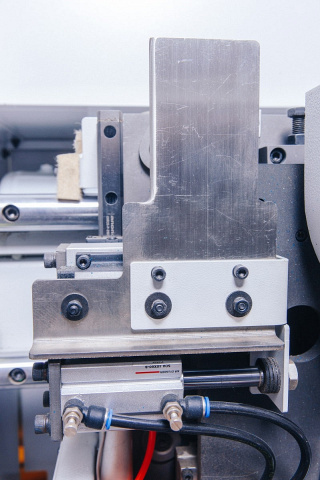

	Боковой выравниватель SHARK Прижим заготовок к основной линейке осуществляется с помощью бокового выравнивателя, интегрированного непосредственно в пильную каретку. Выравниватель имеет 2 оси перемещения вертикаль – горизонталь для плотного базирования деталей без сколов ламината. Такая схема сокращает время операции прижима до 40% и увеличивает производительность станка. Также боковой выравниватель SHARK не имеет ограничений в минимальной толщине детали.

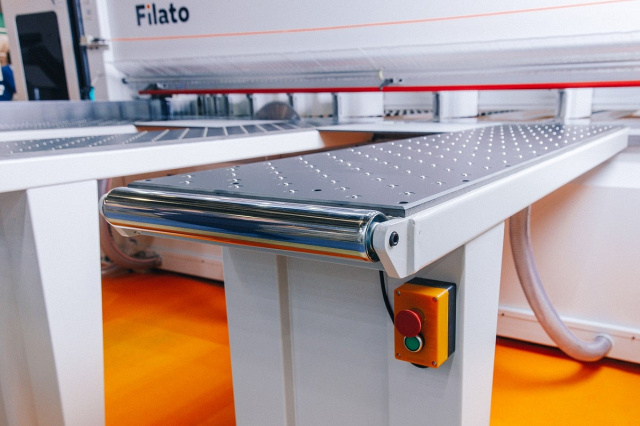

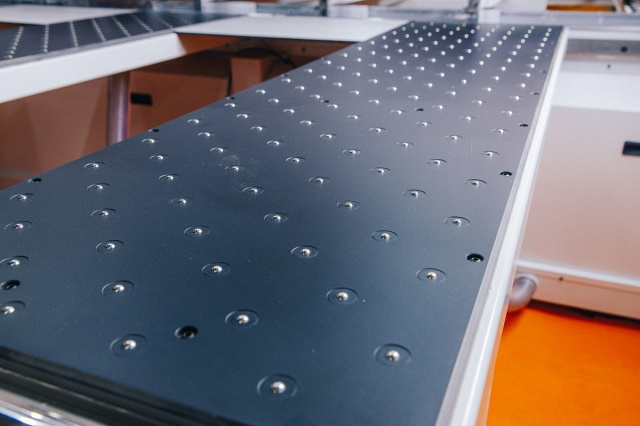

	Столы с воздушным поддувом Подача воздуха происходит через специальные форсунки, расположенные как на загрузочных, так и на основном столе. Это позволяет работать с пакетами большой массы, а также с деликатными материалами без повреждения лицевой поверхности нижнего листа. Два воздушных нагнетательных вентилятора входят в базовую комплектацию станка.

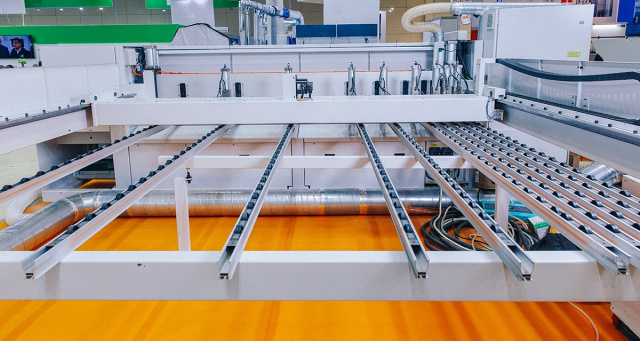

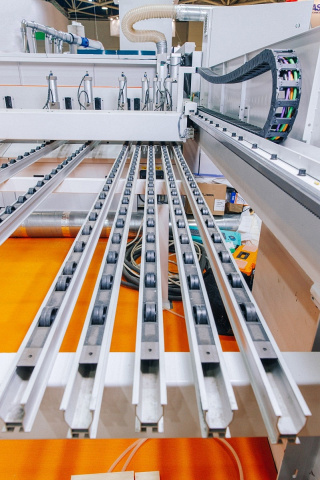

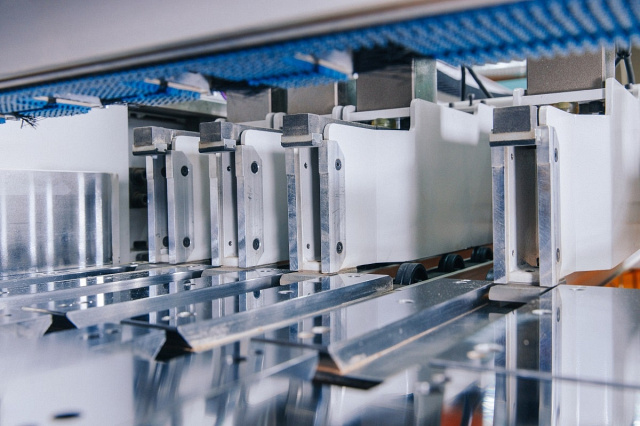

	Толкатель и захваты Привод толкателя осуществляется с помощью серводвигателя через передачу шестерня – рейка. При этом в станке реализована система защиты от перекоса балки программного толкателя. Пневматические захваты позволяют деликатно и надежно фиксировать пакет заготовок даже на больших скоростях перемещения.

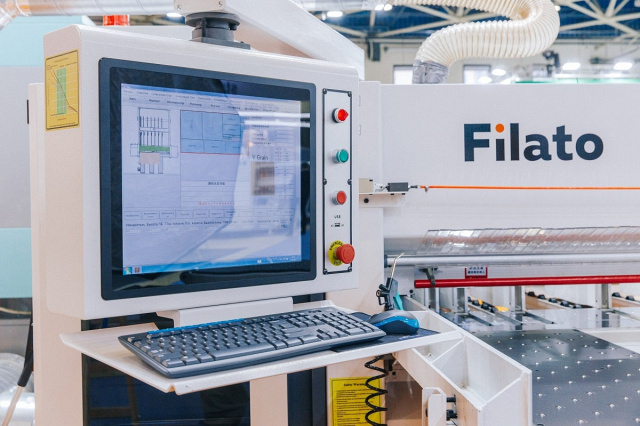

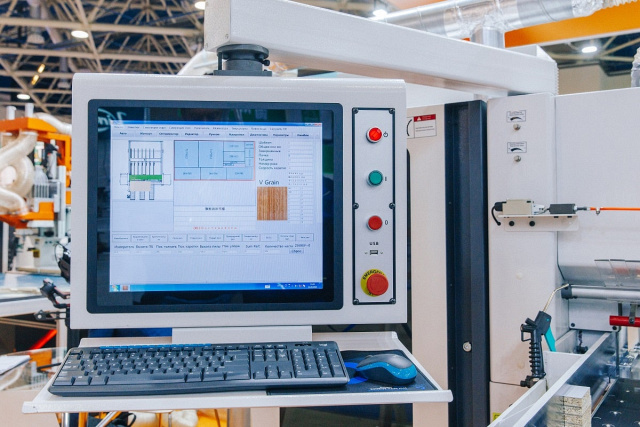

	Система управления Простой и удобный для оператора интерфейс позволяет создавать и редактировать карты раскроя непосредственно на станке, а также, выгружать их из сторонних оптимизаторов, таких как "Базис – Мебельщик". Все основные электронные компоненты находятся в отдельном пылезащищенном шкафу с системой принудительной вентиляции. Сам электрошкаф интегрирован в станину с удобным для оператора доступом.

Технические характеристики

Характеристика	Значение
Длина пропила, мм	3800
Макс. размер обрабатываемого материала, мм	3750 x 3750
Вылет основной пилы, мм	100
Подача, м/мин	5 - 100
Холостой ход, м/мин	100
Мощность серводвигателя подачи пильной каретки, кВт	1,8
Диаметр пилы, мм	400
Посадочный диаметр, мм	75
Скорость вращения, об/мин	4700
Мощность двигателя, кВт	15
Диаметр пилы, мм	160
Посадочный диаметр, мм	45
Скорость вращения, об/мин	6700
Мощность двигателя, кВт	2,2
Кол-во пневмозахватов, шт	10
Тип загрузки	передняя
Общая мощность, кВт	23
Потребление воздуха, л/мин	200
Длина рабочего стола, мм	1 x 2800, 2 x 2000
Боковой выравниватель	интегрирован в пильную каретку
Макс. скорость толкателя, м/мин	100
Мощность серводвигателя подачи толкателя, кВт	1,8
Диаметр воздуховодов, мм	3 x 100; 2 x 150
Давление в пневмосистеме, МПа	0,5 - 0,7
Длина, мм	7000
Ширина, мм	6000
Высота, мм	1890
Вес Filato HP 380, кг	5500
Количество мест транспортировки, шт.	2
Длина, мм	6000 / 5900
Ширина, мм	1350 / 920
Высота, мм	2170 / 1000
