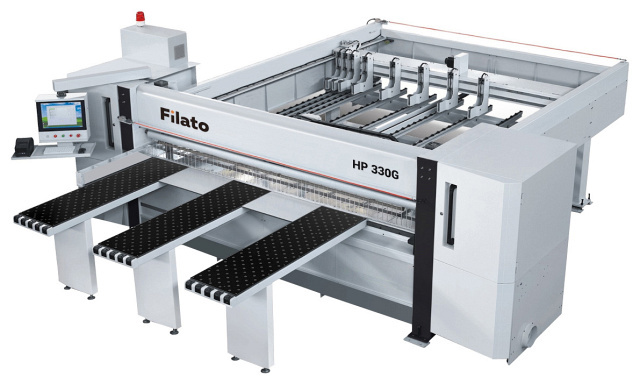

Форматно-раскроечный центр с ЧПУ Filato HP 330G

Код товара: 107056
Под заказ
  • Форматно-раскроечный центр с ЧПУ Filato HP 330G, рис.1
  • Форматно-раскроечный центр с ЧПУ Filato HP 330G, рис.2
  • Форматно-раскроечный центр с ЧПУ Filato HP 330G, рис.3
  • Форматно-раскроечный центр с ЧПУ Filato HP 330G, рис.4
  • Форматно-раскроечный центр с ЧПУ Filato HP 330G, рис.5
  • Форматно-раскроечный центр с ЧПУ Filato HP 330G, рис.6
  • Форматно-раскроечный центр с ЧПУ Filato HP 330G, рис.7
  • Форматно-раскроечный центр с ЧПУ Filato HP 330G, рис.8
  • Форматно-раскроечный центр с ЧПУ Filato HP 330G, рис.9
  • Форматно-раскроечный центр с ЧПУ Filato HP 330G, рис.10
  • Форматно-раскроечный центр с ЧПУ Filato HP 330G, рис.11
  • Форматно-раскроечный центр с ЧПУ Filato HP 330G, рис.12
  • Форматно-раскроечный центр с ЧПУ Filato HP 330G, рис.13
  • Форматно-раскроечный центр с ЧПУ Filato HP 330G, рис.14
  • Форматно-раскроечный центр с ЧПУ Filato HP 330G, рис.15
  • Форматно-раскроечный центр с ЧПУ Filato HP 330G, рис.16
5.0 (голосов 333 / просмотров 500)

Артикул: 9699520hp_330g

Печать
02.10.2025
Под заказ
Уточните цену
Получить предложение
Форматно-раскроечный центр с ЧПУ Filato HP 330G
  • * Ваше имя:
  • * Email:
  • * Телефон:
Настоящим подтверждаю, что я ознакомлен и согласен с условиями политики конфиденциальности.
8 495 646 13 16
sales@dvt-spb.ru
Расчет доставки
Производитель: Filato

Форматно-раскроечный центр с ЧПУ Filato HP 330G предназначен для высококачественного автоматического раскроя МДФ, ДСтП, фанеры, облицованных и необлицованных, а также любых плитных материалов, схожих по физико – механическим свойствам с древесными (пластиков, композитов, хризотилцементных плит и т. д.)

  • Увеличенная мощность двигателя основной пилы до 18,5 кВт;
  • Вылет основной пилы до 120 мм.

Разделение двигателей на основной и подрезной пиле обеспечивает стабильную работу станка на всем сроке эксплуатации.

Автоматическая настройка вылета основной пилы и прижимной балки от толщины пакета позволяет увеличить производительность во время работы станка за счет сокращения расстояния холостого хода прижимной балки и вылета пилы.

Боковой выравниватель «плавник»* сокращает время операции прижима до 40%.

Современное ПО позволяет использовать станок как при работе с индивидуальными заказами, так и интегрировать станок в автоматические линии.


* Выравниватель внедрен в пильную каретку, имеет 2 оси перемещения (вертикаль, горизонталь) для плотного базирования деталей без сколов ламината. Не имеет ограничений в минимальной толщине детали.
Область применения

Форматно-раскроечный центр с ЧПУ Filato HP 330G используется на предприятиях, работающих как по индивидуальным заказам, так и на крупносерийных и массовых производствах для высококачественного раскроя материала при частой смене карт раскроя. При тяжелых условиях работы применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели.

Благодаря высоте вылета основной пилы 120 мм легко могут быть переориентированы на среднесерийное производство.

Производство мебели

Производство панелей, щитов и плит

* Изготовление деталей любой сложности по чертежам заказчика

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Форматно-раскроечный центр с ЧПУ Filato HP 330G используется на предприятиях, работающих как по индивидуальным заказам, так и на крупносерийных и массовых производствах для высококачественного раскроя материала при частой смене карт раскроя. При тяжелых условиях работы применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели.

Благодаря высоте вылета основной пилы 120 мм легко могут быть переориентированы на среднесерийное производство.

Производство мебели

Производство панелей, щитов и плит

* Изготовление деталей любой сложности по чертежам заказчика

СХЕМА ОБРАБОТКИ:

Filato HP 330G Раскрой одного листаРаскрой одного листа

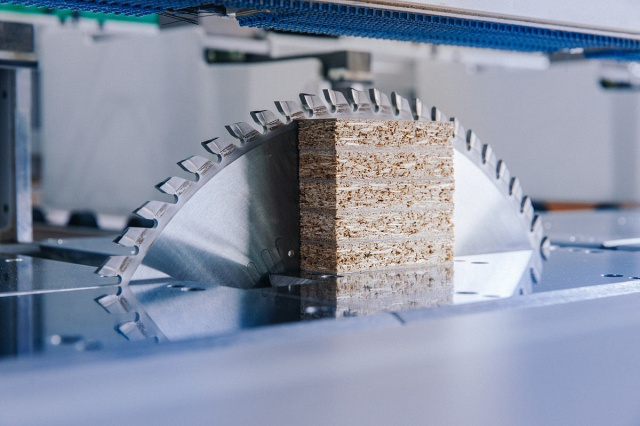

Filato HP 330G Раскрой пачкой до 5 листовРаскрой пачкой до 5 листов

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

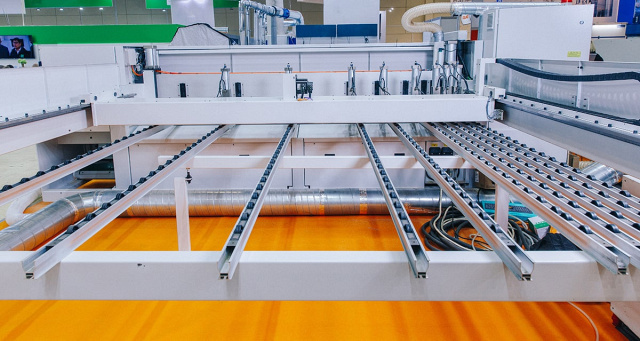

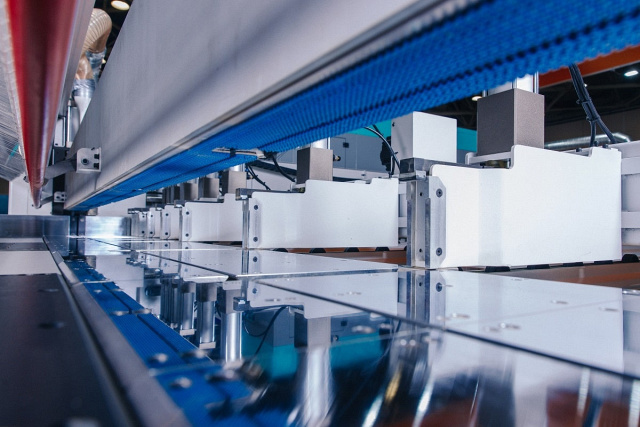

Filato HP 330G  Портальная конструкция с фиксированной балкой  Станок спроектирован на базе индустриального станка, поэтому обладает большой металлоёмкостью и значительной массой для гашения возникающих при работе вибраций и обеспечения идеального...Портальная конструкция с фиксированной балкой
Станок спроектирован на базе индустриального станка, поэтому обладает большой металлоёмкостью и значительной массой для гашения возникающих при работе вибраций и обеспечения идеального качества раскроя. Конструктив станины обладает 3-хкратным запасом прочности при использовании станка в многосменном режиме.

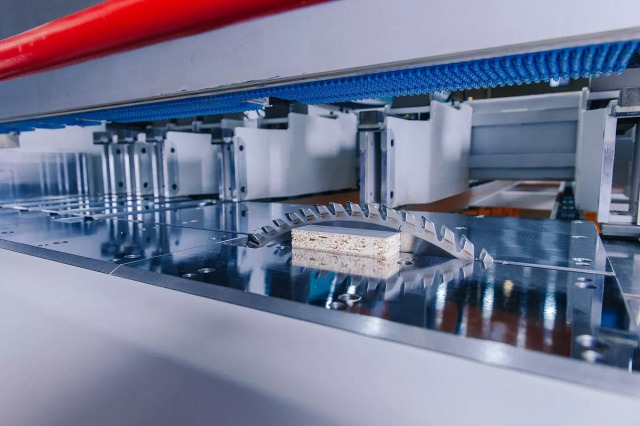

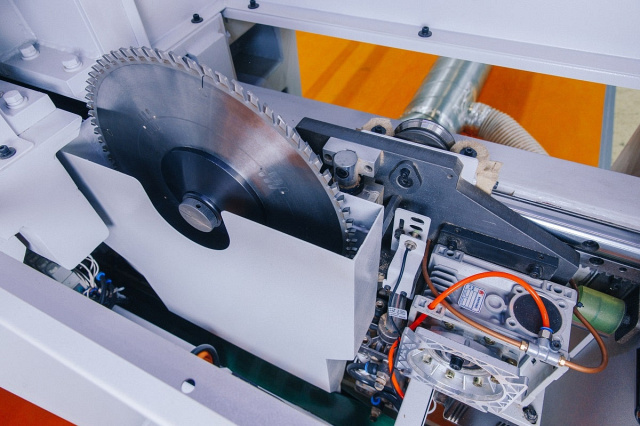

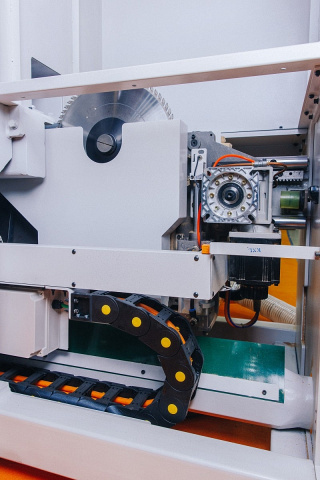

Filato HP 330G  Пильный узел  Пильный узел перемещается по двум стальным круглым направляющим с помощью серводвигателя и передачи шестерня - рейка  Такая схема гарантирует максимальную скорость холостого хода, плавность подачи каретки при рабочем ...Пильный узел
Пильный узел перемещается по двум стальным круглым направляющим с помощью серводвигателя и передачи шестерня - рейка. Такая схема гарантирует максимальную скорость холостого хода, плавность подачи каретки при рабочем ходе и стабильность качества раскроя.

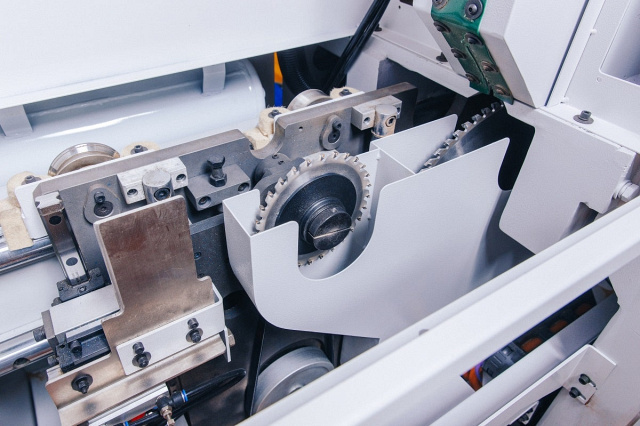

В станке 2 отдельных электродвигателя приводов основной и подрезной пил. Для удобства оператора реализована система быстрой смены пил.

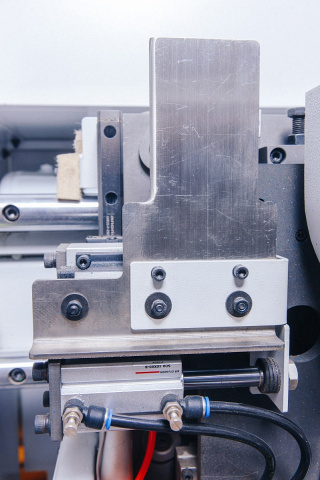

Filato HP 330G  Боковой выравниватель SHARK  Прижим заготовок к основной линейке осуществляется с помощью бокового выравнивателя, интегрированного непосредственно в пильную каретку  Выравниватель имеет 2 оси перемещения вертикаль – горизонталь для...Боковой выравниватель SHARK
Прижим заготовок к основной линейке осуществляется с помощью бокового выравнивателя, интегрированного непосредственно в пильную каретку. Выравниватель имеет 2 оси перемещения вертикаль – горизонталь для плотного базирования деталей без сколов ламината. Такая схема сокращает время операции прижима до 40% и увеличивает производительность станка. Также боковой выравниватель SHARK не имеет ограничений в минимальной толщине детали.

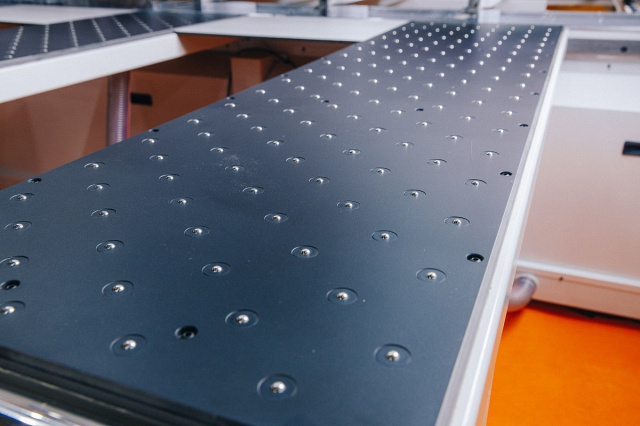

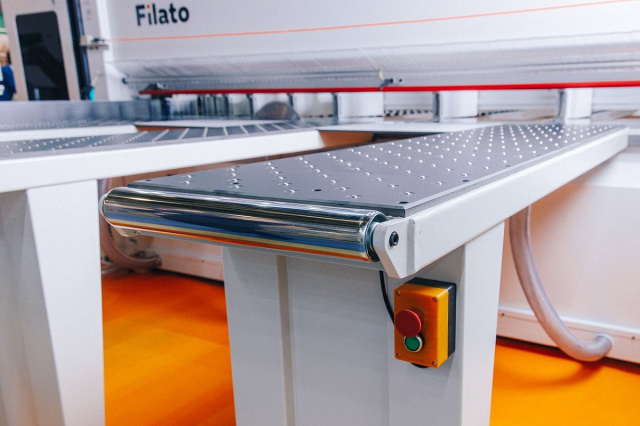

Filato HP 330G  Столы с воздушным поддувом  Подача воздуха происходит через специальные форсунки, расположенные как на загрузочных, так и на основном столе  Это позволяет работать с пакетами большой массы, а также с деликатными материалами без пов...Столы с воздушным поддувом
Подача воздуха происходит через специальные форсунки, расположенные как на загрузочных, так и на основном столе. Это позволяет работать с пакетами большой массы, а также с деликатными материалами без повреждения лицевой поверхности нижнего листа. Два воздушных нагнетательных вентилятора входят в базовую комплектацию станка.

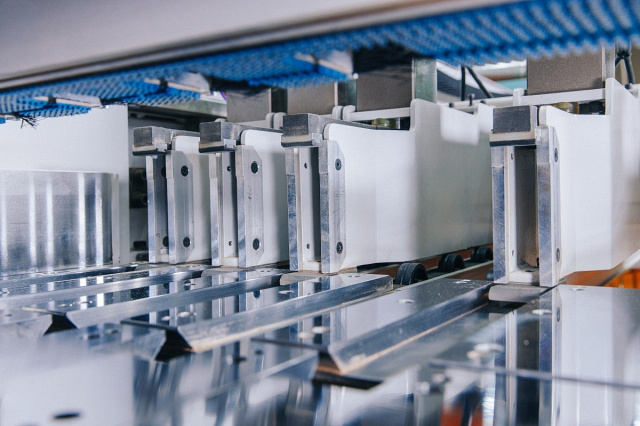

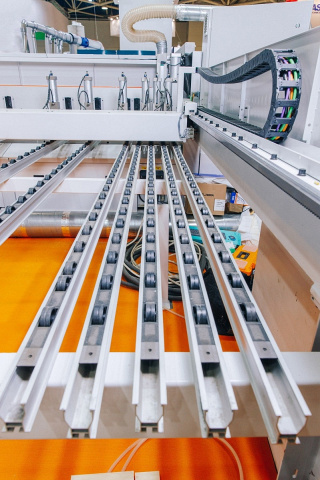

Filato HP 330G  Толкатель и захваты  Привод толкателя осуществляется с помощью серводвигателя через передачу шестерня – рейка  При этом в станке реализована система защиты от перекоса балки программного толкателя  Пневматические захваты позволяют ...Толкатель и захваты
Привод толкателя осуществляется с помощью серводвигателя через передачу шестерня – рейка. При этом в станке реализована система защиты от перекоса балки программного толкателя.
Пневматические захваты позволяют деликатно и надежно фиксировать пакет заготовок даже на больших скоростях перемещения.

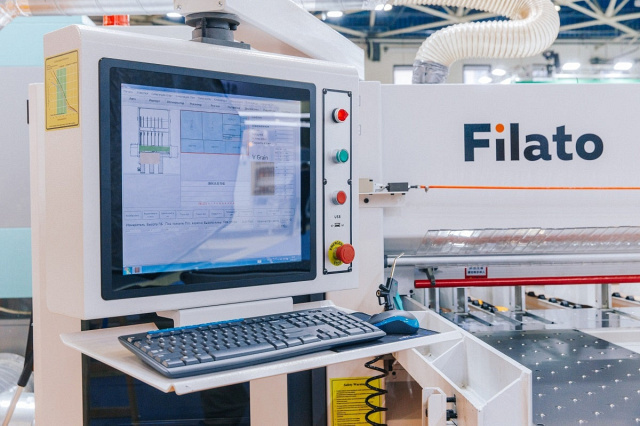

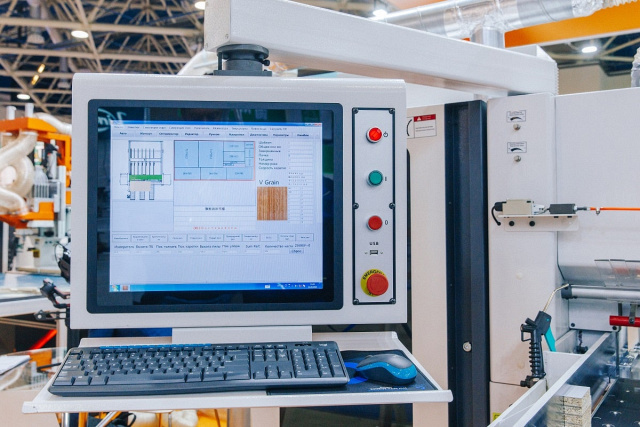

Filato HP 330G  Система управления  Простой и удобный для оператора интерфейс позволяет создавать и редактировать карты раскроя непосредственно на станке, а также, выгружать их из сторонних оптимизаторов, таких как Система управления
Простой и удобный для оператора интерфейс позволяет создавать и редактировать карты раскроя непосредственно на станке, а также, выгружать их из сторонних оптимизаторов, таких как "Базис – Мебельщик".
Все основные электронные компоненты находятся в отдельном пылезащищенном шкафу с системой принудительной вентиляции. Сам электрошкаф интегрирован в станину с удобным для оператора доступом.

Технические характеристики

ХарактеристикаЗначение
Длина пропила, мм3280
Макс. размер обрабатываемого материала, мм3280 x 3280
Вылет основной пилы, мм120
Подача, м/мин5 - 100
Холостой ход, м/мин100
Мощность серводвигателя подачи пильной каретки, кВт1,5
Диаметр пилы, мм400
Посадочный диаметр, мм75
Скорость вращения, об/мин4700
Мощность двигателя, кВт18,5
Диаметр пилы, мм160
Посадочный диаметр, мм45
Скорость вращения, об/мин6700
Мощность двигателя, кВт2,2
Кол-во пневмозахватов, шт8
Тип загрузкипередняя
Общая мощность, кВт26
Потребление воздуха, л/мин200
Длина рабочего стола, мм3 x 2000
Боковой выравнивательролик
Макс. скорость толкателя, м/мин100
Мощность серводвигателя подачи толкателя, кВт1,5
Диаметр воздуховодов, мм1 x 125; 2 x 100
Давление в пневмосистеме, МПа0,5 - 0,7
Длина, мм7100
Ширина, мм5400
Высота, мм1890
Вес Filato HP 330G, кг6000
Количество мест транспортировки, шт.2
Длина, мм5400 / 4600
Ширина, мм1350 / 920
Высота, мм2170 / 1000
