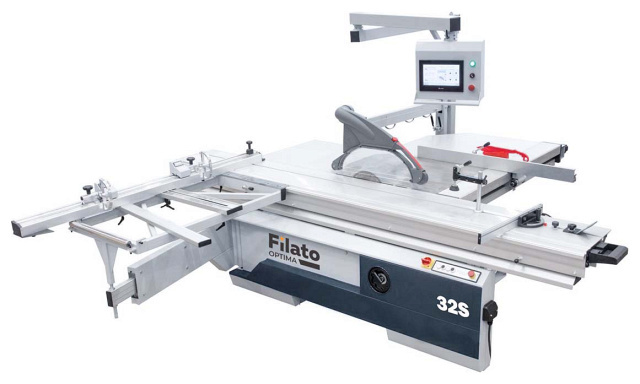

Форматно-раскроечный станок Filato Optima 32S

Форматно-раскроечный станок Filato Optima 32S предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДВП, ДСтП и клееных щитов) облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов.

Возможен как штучный, так и пакетный раскрой заготовок, а также наклон пильного под 45° в вертикальной плоскости.

Область применения

Форматно-раскроечный станок Filato Optima 32S используются на предприятиях и цехах по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и других деревообрабатывающих производствах.

Получаемые изделия

* Изготовление деталей любой сложности по чертежам заказчика

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Форматно-раскроечный станок Filato Optima 32S используются на предприятиях и цехах по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и других деревообрабатывающих производствах.

Получаемые изделия

* Изготовление деталей любой сложности по чертежам заказчика

СХЕМА ОБРАБОТКИ:

	Раскрой одного листа
	Раскрой листа под наклоном

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	Станина Тяжелая стальная станина обладает высокой виброустойчивостью, большой сопротивляемостью к изгибу, кручению и сдвигу. В основании конструкции станины используются толстостенные трубы прямоугольного сечения и листовая сталь из качественного металла, достигающая до 4 мм в толщину. Таким образом, станина обеспечивает долгую стабильную работу и огромный ресурс станка.

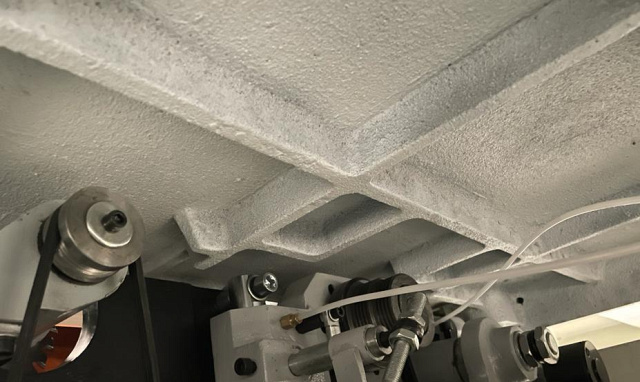

	Основной стол Массивный цельнолитой чугунный стол гарантирует качественный раскрой. Ребра жесткости обеспечивают стабильность рабочей поверхности вне зависимости от срока службы станка.

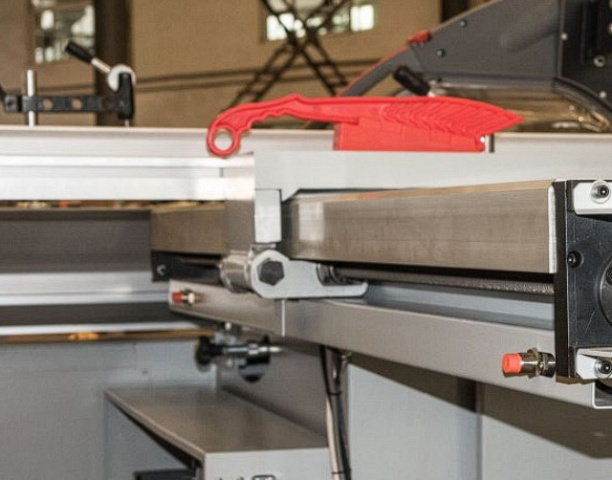

	Роликовая каретка Обеспечивает плавность хода каретки при любых нагрузках. В современном мире данный тип каретки является самым надежным и долговечным, почти не требуя технического обслуживания.

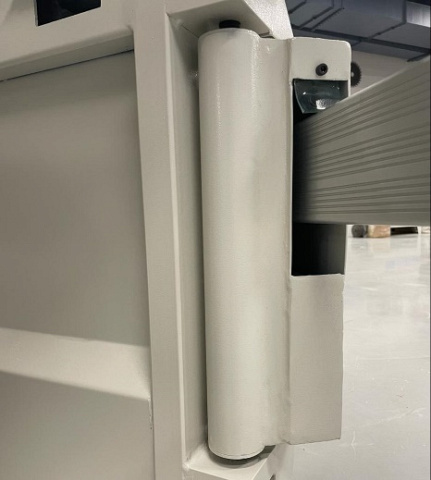

	Телескопическая опора Телескопическая опора шириной 410 мм и массивные кронштейны крепления к станине обеспечивают геометрическую стабильность конструкции и позволяют работать с листами материала большой массы без потери точности и качества раскроя.

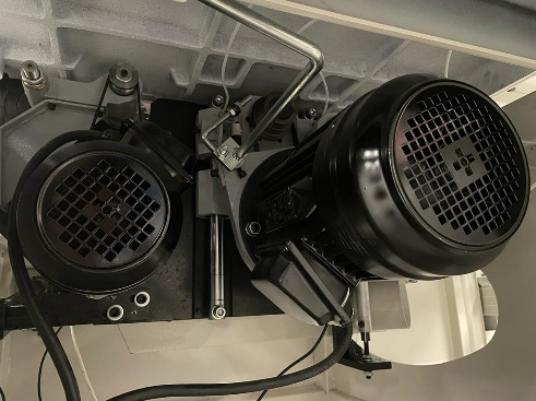

	Литой пильный узел Пильный узел отлит из серого чугуна, обладающего превосходными виброгасящими свойствами. Применение данного материала обеспечивает качественный пропил без сколов, а также долгий ресурс работы подшипников и инструмента. Круглые направляющие подъёма и опускания основной пилы имеют систему полуавтоматической смазки. Возможность установки основного пильного диска диаметром 400 мм без снятия подрезной пилы и расклинивающего ножа.
	Электронный диспей на поперечном упоре Для высокой точности выставления размеров поперечная линейка оснащена блокам цифровой индикации, позволяющие сократить количества брака при раскрое плитных материалов.

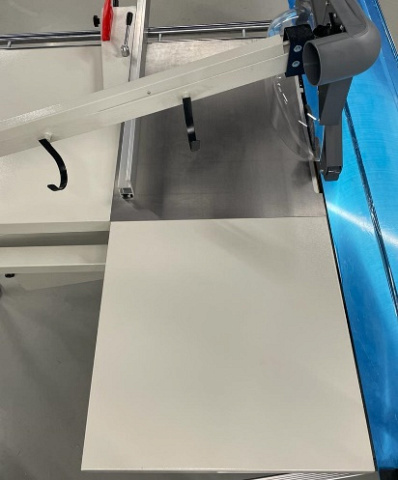

	Дополнительные столы Полноформатные столы справа и на выходе детали эргономично увеличивают рабочую поверхность и позволяют удобно раскраивать заготовки больших форматов снижая процент брака. Размер стола справа: 930 х 900 мм, стола на выходе: 700 х 700 мм.
	Пульт управления Удобный пульт управления на уровне глаз оператора. Позволяет управлять перемещением продольного упора. Быстро отрегулировать вылет основной пилы, а также задать нужный наклон пильного узла. Для безопасности оператора дублирована кнопка аварийной остановки двигателей.

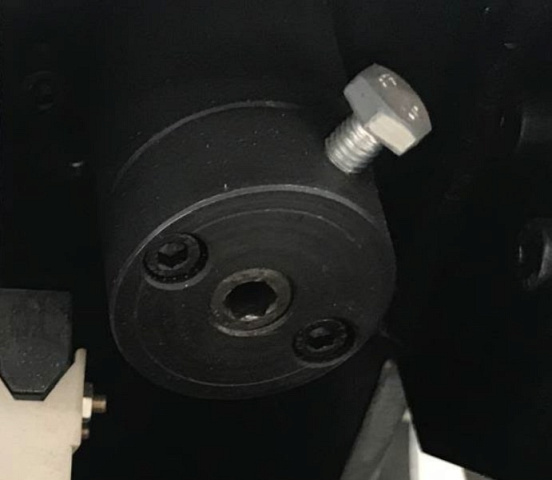

	Настройка подрезной пилы Точная и надежная система настройки соосности подрезной пилы винт – гайка не имеет лишних промежуточных элементов и позволяет точно и быстро выставить соосность пил, а также сохранить положение пилы в процессе работы. Рукоятка настройки подрезной пилы по вертикали удобно расположена в задней части станка.

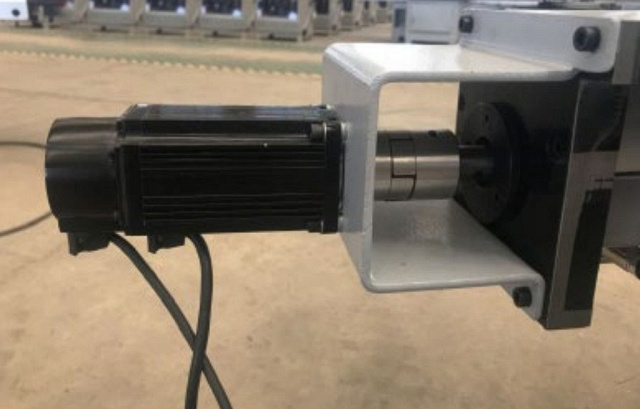

	Продольный упор Управление продольным упором осуществляется через ЧПУ контролер. Перемещения упора осуществляется при помощи сервомотора и высокоточной шариковинтовой пары. Это обеспечивает плавность хода и точность выставления размера в 0,1 мм. Скорость перемещения достигает до 15 м/мин.
	Регулировка наклона пильного узла Осуществляется с помощью маховика, что позволяет быстро и удобно выставить нужный угол. Угол отображается в виде цифровой индикации на пульте управления.

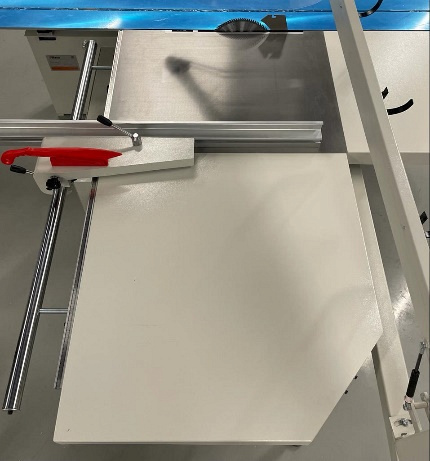

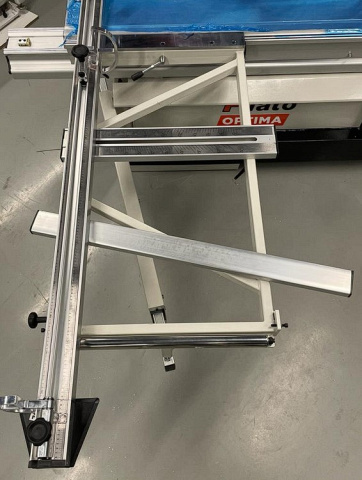

	Большой опорный стол Опорный стол размером 1270 х 660 мм и дополнительная поддерживающая планка длиной 1010 мм позволяют удобно работать с полноформатными листами. Металлический закатной ролик на торце стола облегчает загрузку тяжелых деталей.
	Аспирационный кожух Большой аспирационный кожух удобно регулируется по высоте газлифтами. Обеспечивает безопасную работу на станке и качественное пылеудаление из зоны раскроя даже при пилении под углом.

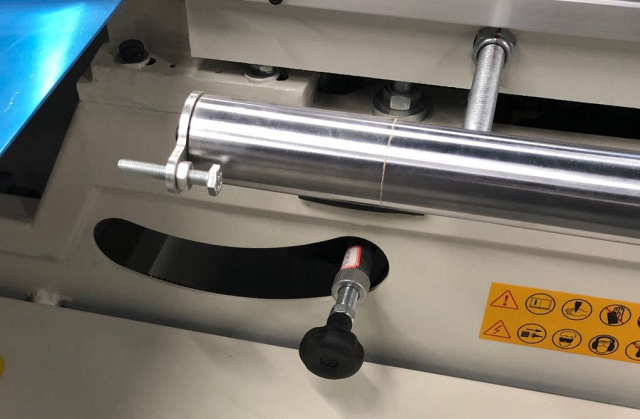

	Эксцентриковый прижим и дополнительный упор В базовую комплектацию входит эксцентриковый прижим, позволяющий надежно фиксировать деталь.

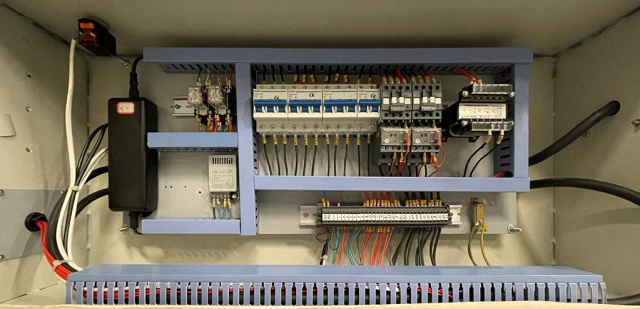

	Электрокомпоненты Все основные электрокомпоненты станка находятся в отдельном пылезащищенном шкафу, тем самым обеспечивая стабильную работу станка.

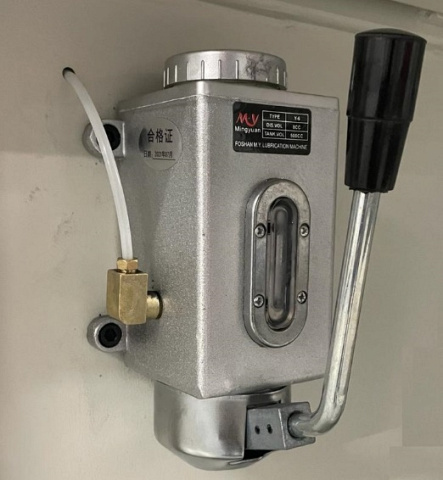

	Система смазки Для сокращения времени на сервисное обслуживание станка реализована система смазки направляющих, которые отвечают за подъем и опускание основной пилы.

КОМПЛЕКТАЦИЯ:

Дополнительная

	Пневматическая прижимная балка Обеспечивает точный раскрой крупноформатных листов, а также исключение возможных дефектов-сколов и отклонения от размеров.
	Пневматический прижим Пневматический прижим для фиксации негабаритных заготовок. Срабатывает по щелчку тумблера и фиксирует заготовку автоматически, без предварительной настройки на толщину детали.

Технические характеристики

Характеристика	Значение
ЦЕНА	1 086 151 ₽
ЦЕНА ПО АКЦИИ	955 813 ₽
Диаметр пилы, мм	400
Посадочный диаметр, мм	30
Скорость вращения, об/мин	3000 / 4000 / 5000
Мощность двигателя, кВт	5,5
Диаметр пилы, мм	120
Посадочный диаметр, мм	20
Скорость вращения, об/мин	9000
Мощность двигателя, кВт	1,1
Длина пропила, мм	3200
Вылет пилы, мм	120
Размеры подвижной каретки, мм	3200 х 400
Размеры основного стола (длина х ширина), мм	900 x 700
Макс. расстояние между пилой и боковой базовой линейкой, мм	1300
Высота пропила, мм	65 с диском 300 мм,115 с диском 400 мм без снятия подрезного диска
Угол наклона пильного узла, °	90 - 45
Диаметр патрубка стружкоприемника, пильного узла / ограждения основной пилы, мм	110 / 90
Общая установленная мощность, кВт	6,6
Наклон пил	электромеханический
Электронная индикация наклона пилы	есть
Электронная индикация на упорах	есть
Электроподъем основной пилы	есть
Длина, мм	3300
Ширина, мм	3580
Высота, мм	900
Вес Filato Optima 32S, кг	1100
Длина, мм	2300
Ширина, мм	1300
Высота, мм	1100
Длина, мм	3550
Ширина, мм	500
Высота, мм	350
