Четырехсторонний станок Beaver 22M

Предназначен для плоскостной и профильной обработки заготовок с четырех сторон за один проход с целью получения изделий точной геометрической формы и необходимой шероховатости поверхности. Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, производству погонажных изделий, деталей для стандартного домостроения и другие деревообрабатывающие и мебельные производства. Область применения Получаемые изделия

Область применения

Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, производству погонажных изделий, деталей для стандартного домостроения и другие деревообрабатывающие и мебельные производства. Получаемые изделия

Схемы обработки

Конструктивные особенности

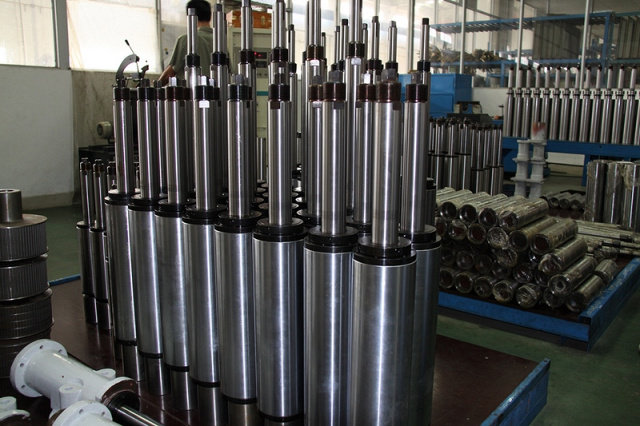

	Шпиндели Высокоточные, динамически сбалансированные шпиндели изготавливаются из термически обработанной стали. Все шпиндели проходят прецизионную обработку и контроль, что позволяет достигать безупречного качества строгания. Перед установкой на станок все шпиндели станка обкатываются в течение нескольких часов.Шпиндели собраны с применением высокоточных подшипников извес Beaver 22Mтной фирмы SKF (Европа) и не требуют смазки в процессе эксплуатации.
	Станина На всех четырехсторонних станках Beaver используется самый современный - комбинированный тип станины. Сама станина сварная, коробчатой формы, которая обрабатывается на японских металлообратывающих центрах с ЧПУ. Шпиндельные узлы, основной и подающие стол, редукторы и другие узлы, гасящие вибрацию изготовлены при помощи литья.Подающий и рабочий столы прошли специальную термическую обработку для достижения максимальной прочности и покрыты толстым слоем твердого хрома (0.3 мм) для достижения повышенной износоустойчивости. Полированная поверхность стола уменьшает трение заготовки о стол и снижает усилие на привод подачи.Электрокомпоненты станка от известной мировой марки Schneider-electric.
	Наладка и обслуживание станка Настройка всех шпинделей легко и удобно производится с передней панели станка, не открывая защитного ограждения. Отсчет размеров настройки производится по цифровым индикаторам с точностью 0,01 мм.На горизонтальный шпиндель устанавливается пазовая фреза и специальная линейка. Это позволяет формировать на заготовке сразу две базовых поверхности, что значительно повышает точность и качество обработки. Также благодаря этому можно убирать легкую кривизну заготовок, получая изделие точной геометрической формы.Удобная настройка на толщину обработки. Настройка верхнего шпинделя и траверсы с подающими роликами на размер обработки по толщине производится одновременно с помощью привода от электродвигателя. Обеспечивается точность обработки, удобство обслуживание и повышение производительности станка за счет снижения времени на переналадку.Имеется отдельная система подачи смазки на рабочий стол, что исключает налипание смолы на столе и значительно снижает усилие на механизм подачи.
	Система подачи Специально разработанный механизм подачи коротких заготовок позволяет обрабатывать заготовки длинной от 180 мм при подачи торец в торец, и от 250 мм при подачи одной заготовки.

Технические характеристики

Характеристика	Значение
Количество шпинделей, шт.	4
Макс. сечение заготовки, мм	220 х 120
Скорость подачи, м/мин	8 - 16
Диаметр шпинделей, мм	40
Частота вращения шпинделей, об/мин	6000
Производимые изделия	мебельный щит / столярно-строительные изделия / клееный брус / клееный щит / погонажные изделия / детали для стандартного домостроения
Джоинтер для прямых ножей	нет
Джоинтер для профильных ножей	нет
Контропоры	нет
Возможность установки пил	нет
Шпиндель №1, кВт	4 (1-го нижнего)
Шпиндель №2, кВт	3 (Правого)
Шпиндель №3, кВт	3 (левого)
Шпиндель №4, кВт	4 (1-го верхнего)
Мощность двигателя подачи, кВт	1,5 + 2,2
Мощность двигателя подъема траверсы, кВт	0,18
Общая установленная мощность, кВт	17,88
Шпиндель №1, мм	125 (1-го нижнего)
Шпиндель №2, мм	125 (правого)
Шпиндель №3, мм	125 (левого)
Шпиндель №4, мм	125 (1-го верхнего)
Ширина, мм	22 - 220
Толщина, мм	8 - 120
Длина наименьшая, мм	250
Длина, мм	3390
Ширина, мм	1100
Высота, мм	1705
Вес, кг	1500
