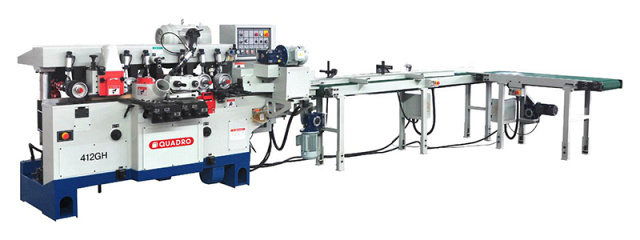

Четырехсторонний продольно-фрезерный станок QUADRO 412 GH

Четырехсторонние станки QUADRO 412 GH – это специальная серия станков для высокоточной обработки коротких заготовок для паркета, карандашей. Благодаря механизации можно достичь скорости обработки 50 м/мин, достигать высокой производительности и точной обработки коротких заготовок от 150 мм. Станок применяется в домостроении, производстве клееного бруса, массивного бруса, мебельного щита и других столярных изделий. Область применения Получаемые изделия

Область применения

Станок применяется в домостроении, производстве клееного бруса, массивного бруса, мебельного щита и других столярных изделий. Получаемые изделия

Схемы обработки

Конструктивные особенности

	Цепное подающе устройство Станок оснащен цепным подающим устройством для обеспечения непрерывной подачи заготовок встык. К данному подающему устройству можно присоединить:
	Ручной насос смазки рабочего стола На стол в ручном режиме подается смазка Смазка необходима для снижения усилия на систему подачи, повышение качества заготовок за счет исключения налипания смолы и стружки.
	Чугунная массивная литая станина, прошедшая точную механическую обработку за 1 установ А также специальную термическую обработку для снятия внутренних напряжений металла. Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность станины, полностью исключает возможность возникновения вибрации даже при работе на высоких скоростях подачи или обработке массивных заготовок.
	Усиленные крестовины карданов и массивные редукторы Станок обладает колоссальным запасом прочности для максимальных нагрузок и режимов работы.
	Высокоскоростные прецизионные динамически сбалансированные шпиндели Отвечают всем требованиям автоматизированного современного производства, проходят обязательную предварительную обкатку перед установкой на станок, маркировку, балансировку. Шпиндели собраны на базе самых точных в мире подшипников извес QUADRO 412 GHтной фирмы NACHI (Япония).
	Электрокомпоненты В станке применяются электрокомпоненты ведущего мирового производителя – SIEMENS и SCHNEIDER.
	Надежная система подачи и фиксации пиломатериала Система фиксации состоит из приводных роликов (расположенных как в столе, так и над столом. В столе станка расположены до 2 приводных ролика специального исполнения под пазы заготовок Необходимы для протяжки заготовок на высоких скоростях подачи, а также массивных заготовок естественной влажности.
	Массивные прижимные плиты Установлены перед и после верхних шпинделей и исключают вероятность заклинивания заготовок на высоких скоростях подачи.
	Боковой роликовый прижимной блок 2 блока установлены перед первым горизонтальным и напротив правого вертикального шпинделя, обеспечивает оптимальное прилегание заготовки к направляющей линейке, исключая вероятность получения брака, а также позволяет обработать изделия небольшого сечения.
	Пневматическое управление прижимами Станок оснащен регуляторами с помощью которых управляются все прижимы (ролики). Это обеспечивает безупречное позиционирование заготовки в процессе обработки в каждой зоне. Настройка усилия прижима каждой группы прижимов роликов производится быстро и удобно с центрального пульта управления, при этом нет необходимости открывать защитное ограждение.
	Централизованная система смазки узлов Станок оснащен двумя насосами для дистанционной смазки всех направляющих и трущихся элементов станка.
	Увеличенная частота вращения шпинделей 8000 об/мин Необходима для обработки твердых пород древесины на высоких скоростях подачи.
	Инвертор Станок оснащен бесступенчатой регулировкой скорости подачи.
	Смазка узлов На стол в ручном режиме подается смазка через с помощью насоса. Смазка необходима для снижения усилия на систему подачи, повышение качества заготовок за счет исключения налипания смолы и стружки.
	Хромированный подающий стол Стол покрыт хромом для повышения износостойкости.

Комплектация

Дополнительная

	Система подачи для коротких заготовок центробежного типа FD21 Позволяет в непрерывном режиме осуществлять подачу коротких заготовок разной длины.

Технические характеристики

Характеристика	Значение
Количество шпинделей, шт.	4
Макс. сечение заготовки, мм	120 x 100
Скорость подачи, м/мин	10 - 50
Диаметр шпинделей, мм	40
Частота вращения шпинделей, об/мин	80006800 (1-го шпинделя)
Диаметр подающих роликов, мм	140
Производимые изделия	мебельный щит / столярно-строительные изделия / клееный брус / клееный щит / погонажные изделия / детали для стандартного домостроения / массивный брус
Джоинтер для прямых ножей	нет
Джоинтер для профильных ножей	нет
Контропоры	нет
Возможность установки пил	нет
Шпиндель №1, кВт	3 (нижнего)
Шпиндель №2, кВт	3 (правого)
Шпиндель №3, кВт	3 (левого)
Шпиндель №4, кВт	4 (верхнего)
Мощность двигателя подачи, кВт	5,5
Мощность двигателя подъема траверсы, кВт	0,75
Общая установленная мощность, кВт	20,4
Шпиндель №1, мм	100 (нижнего)
Шпиндель №2, мм	100 (правого)
Шпиндель №3, мм	115 - 165 (левого)
Шпиндель №4, мм	105 - 150 (верхнего)
Ширина, мм	20 - 120 (инструмент Ø125)
Толщина, мм	8 - 100 (инструмент Ø125)
Длина наименьшая, мм	150
Длина, мм	2650
Ширина, мм	1400
Высота, мм	1480
Вес, кг	2600
