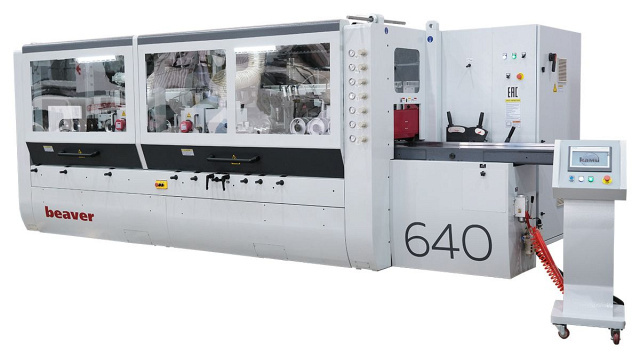

Четырехсторонний продольно-фрезерный станок 640 Heavy

Предназначен для четырехсторонней плоскостной и профильной обработки заготовок за один проход с целью получения изделий точной геометрической формы. Специально разработан для обработки бруса максимальным сечением 400 х 300. Профильные работы могут выполняться боковыми, верхним и нижним шпинделями. Область примененияПредприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, производству погонажных изделий, деталей для стандартного домостроения и другие деревообрабатывающие и мебельные производства.Получаемые изделияОбласть применения Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, производству погонажных изделий, деталей для стандартного домостроения и другие деревообрабатывающие и мебельные производства. Область применения Получаемые изделия

Область применения

Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, производству погонажных изделий, деталей для стандартного домостроения и другие деревообрабатывающие и мебельные производства. Получаемые изделия

Схемы обработки

	Четырехсторонняя обработка за один проход
	Плоскостная обработка заготовок

Конструктивные особенности

	Шпиндели Высокоточные, динамически сбалансированные шпиндели диаметром 50 мм изготавливают-ся из термически обработанной стали. Все шпиндели проходят прецизионную обработку и кон- троль, что позволяет достигать безупречного качества строгания. Перед установкой на станок все шпиндели станка обкатываются в течение нескольких часов.
	Подшипники NACHI Шпиндели собраны на базе точных подшипников извес 640 Heavyтной фирмы NACHI (Япония). Каждый горизонтальный шпиндель смонтирован на независимых направляющих и оснащен четырьмя разнесенными подшипниками.
	Станина На всех четырехсторонних станках Beaver используется самый современный - комбинированный тип станины. Сама станина сварная, коробчатой формы, которая обрабатывается на японских металлообратывающих центрах с ЧПУ. Шпиндельные узлы, основной и подающие стол, редукторы и другие узлы, гасящие вибрацию изготовлены при помощи литья.
	Хромированный стол Подающий и рабочий столы прошли специальную термиче- скую обработку для достижения максимальной прочности и по- крыты толстым слоем твердого хрома (0.3 мм) для достижения повышенной износоустойчивости. Автоматическая смазка стола. Полированная поверхность стола уменьшает трение заготовки о стол и снижает усилие на привод подачи.
	Редукторы Редукторная система привода подающих спаренных роликов через карданные валы обеспечивает надежную передачу крутящего момента на верхние и нижние ролики. Усиленные безлюфтовые редукторы обеспечивают мощную и стабильную подачу заготовок.
	Двигатели увеличенной мощности Мощность двигателей привода всех шпинделей 11 + 5 x 18,5 кВт позволяют профилировать брус естественной влажности.
	Боковые пневмоприжимы Группа мощных боковых пневмоприжимов на входе позволяют надежно прижимать заготовки любых сечений, исключая возможность смещения и получения брака.
	Прижимные плиты Прижимные плиты, расположены перед и после верхних шпинделей, выполнены с пневматической регулировкой для обеспечения максимальной стабильности прижима массивных заготовок.
	Контропоры Гидрозажимные контропоры на всех горизонтальных шпинделях позволяют устанавливать на станок тяжелый инструмент для профилирования бруса естевственной влажности без потери точности обработки.
	Система подачи Увеличенная группа верхних рифленых роликов на входе позволяет обрабатывать массивные заготовки, обеспечивая высокоточную и надежную подачу заготовок. Диаметр роликов 180 мм. Всего 7 групп: 5x4 шт + 2 x 2 шт.
	Верхние прижимы Дополнительные верхние прижимные ролики для обеспечения лучшего прижима в зоне резания.
	Приводные спиральные ролики в столе Широкие приводные спиральные ролики в столе. На станке можно протягивать и обрабатывать заготовки естественной влажности, расширяя производственные возможности станка. Количество спиральных роликов 2 шт.
	Приводные полиуритановые и гладкие ролики На выходе заготовку протаскивают верхние полиуретановые ролики, не позволяющие повредить заготовку, и нижние приводные гладкие ролики. Обеспечивается высокое качество обработанной поверхности. Всего 4 группы полиуритановых роликов диаметром 180 мм и 4 гладких ролика в столе диаметром 102 мм.
	Моторизированная плита Мощная моторизированная прижимная плита над последним 6-м шпинделем позволяет достигать максимального прижима заготовок при обработке на высоких скоростях подачи. Мотор-редуктор позволяет без дополнительных усилий и временных затрат производить перенастройку на нужный размер.
	Направляющие опоры Цилиндрические направляющие, разнесенные в начало и конец рабочей зоны станка увеличенного сечения. Благодаря мощной конструкции на станке возможно обработать массивные заготовки на протяжении всей смены и более.
	Централизованная система смазки Централизованная система смазки позволяет дистанционно осуществлять смазку узлов станка с помощью ручного насоса. При этом снижается время, затрачиваемое на обслуживание станка. Имеется отдельная автоматическая система подачи смазки на рабочий стол, что исключает налипание смолы на столе и значительно снижает усилие на механизм подачи.
	Пильный узел Возможность установки дисковых пил на последний нижний шпиндель диаметром 300 мм.
	Выносной пульт управления Станок оснащен дистанционным пультом управления. С данного PLC пульта можно дистанционно управлять настройками станка. Электронная настройка верхних шпинделей, левого вертикального шпинделя, траверсы.
	Электрокомпаненты ведущих мировых производителей BB, SIEMENS, SCHNEIDER Инвертор на системе подачи с уменьшенным минимальным значением скорости и диапазоном скоростей 4 - 20 м/мин. Позволяет плавно настроить скорость подачи крупных заготовок бруса.

Комплектация

	Ножевые барабаны Ножевые барабаны для плоского строгания G3 FANTACCI (Италия).
	Заточное оборудование IRONMAC-250 Станок предназначен для заточки режущего инструмента: Насадных фрез, ножевых барабанов, дисковых пил, концевых фрез (хвостовых фрез и сверл), ножей, применяемых на четырехсторонних станках
	Рукавный фильтр внутрицеховой FPC-12500K EcoWood (Турция) Минимально Компактный рукавный фильтр с электромеханическим встряхиванием и контейнером-накопителем предназначен для очистки воздуха от сухой не слипающейся пыли в центральных системах аспирации. Фильтр устанавливается внутри цехов в основном на мебельных и деревообрабатывающих производствах. Комплектация с контейнером отлично подходит для использования на участках обработки с большим объемом отходов.
	Рукавный фильтр наружный KP-20, KP-30, KP-40, KP-50 EcoWood (Турция) Оптимально Рукавный фильтр с электромеханическим встряхиванием предназначен для очистки воздуха от сухой неслипающейся пыли и стружки в центральных системах аспирации. Фильтр устанавливается внутри или снаружи производственных помещений в основном на мебельных и деревообрабатывающих производствах. Комплектация с контейнером отлично подходит для использования на участках обработки с большим объемом отходов.

Технические характеристики

Характеристика	Значение
Количество шпинделей, шт.	6
Макс. сечение заготовки, мм	400 x 300
Скорость подачи, м/мин	4 - 20
Диаметр шпинделей, мм	50
Частота вращения шпинделей, об/мин	6000
Прижимные плиты с пневматической регулировкой перед верхними шпинделями, шт	2
Производимые изделия	столярно-строительные изделия / клееный брус / клееный щит / погонажные изделия / детали для стандартного домостроения
Джоинтер для прямых ножей	нет
Джоинтер для профильных ножей	нет
Контропоры	На 1, 4, 5 и 6-ом шпинделях (4 шт.)
Возможность установки пил	есть
Шпиндель №1, кВт	11 (1-го нижнего)
Шпиндель №2, кВт	18,5 (правого)
Шпиндель №3, кВт	18,5 (левого)
Шпиндель №4, кВт	18,5 (1-го верхнего)
Шпиндель №5, кВт	18,5 (2-го верхнего)
Шпиндель №6, кВт	18,5 (2-го нижнего)
Мощность двигателя подачи, кВт	11
Мощность двигателя подъема траверсы, кВт	1,5
Общая установленная мощность, кВт	116
Диаметр патрубков стружкоприемников, мм	150 (верт.) / 180 (гор.)
Шпиндель №1, мм	160 - 180 (1-го нижнего)
Шпиндель №2, мм	160 - 230 (правого)
Шпиндель №3, мм	160 - 230 (левого)
Шпиндель №4, мм	160 - 230 (1-го верхнего)
Шпиндель №5, мм	160 - 230 (2-го верхнего)
Шпиндель №6, мм	160 - 230 (2-го нижнего)
Ширина, мм	120 - 400
Толщина, мм	30 - 300
Автоматическая смазка стола по таймеру	да
Длина, мм	5620
Ширина, мм	2200
Высота, мм	1950
Вес, кг	12 000
