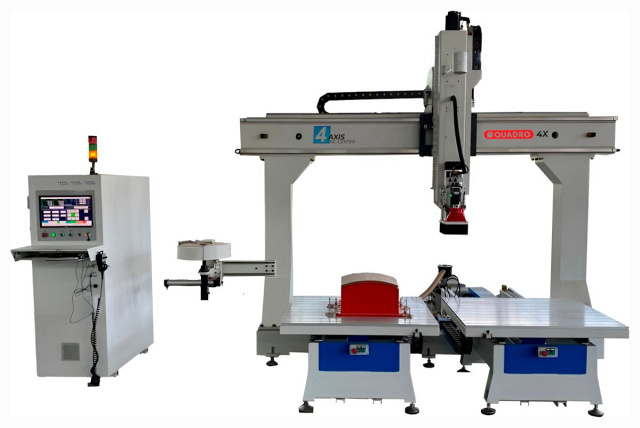

Четырехосевой обрабатывающий центр QUADRO TEOS 4X

Стоит отметить, что возможности 4‑осевых обрабатывающих центров TEOS, практически безграничны и вы сможете производить любые изделия, которые могут быть изготовлены на позиционных однооперационных станках, 3-х и 4-х фрезерных станках или любых других обрабатывающих центрах.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Стоит отметить, что возможности 4‑осевых обрабатывающих центров TEOS, практически безграничны и вы сможете производить любые изделия, которые могут быть изготовлены на позиционных однооперационных станках, 3-х и 4-х фрезерных станках или любых других обрабатывающих центрах.

Получаемые изделия Смотреть все

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	Програмное обеспечение 3D визуализация и модуль проверки управляющих программ на возможное столкновение В комплекте со станком поставляется постпроцессор к одной из самых современных CAM систем: SolidCAM, а так же 3D модель станка. Программа имеет мощный инструмент для проверки созданных управляющих программ на столкновение. Благодаря детально прорисованной 3D модели станка и визуализации в CAM системе, можно заранее просмотреть траектории движения станка, подходы / отходы инструмента и скорректировать их в случае необходимости.

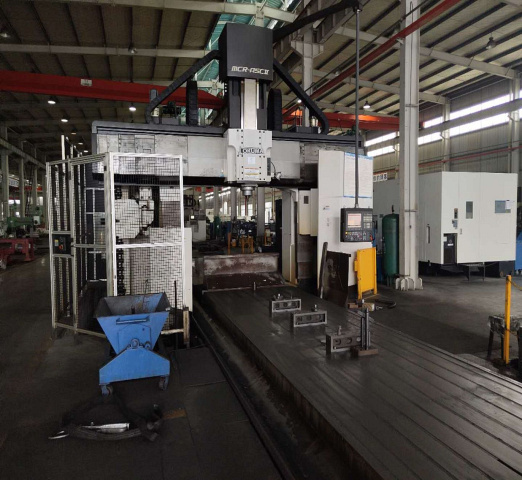

	Станина Станина представляет собой сварную конструкцию из конструктивной высокопрочной листовой стали с распределенными внутри ребрами жесткости, обеспечивающая стабильную и точную работу обрабатывающего центра на максимальных скоростях перемещения при силовом фрезеровании. Станина и другие конструкции станка проходят термическую обработку. Это необходимо для обеспечения высокой твердости и прочности стали, а так же обеспечивает достаточную степень жесткости конструкций станка и хорошую устойчивость к статическим и динамическим нагрузкам. Структурная прочность рамы проанализирована и рассчитана Методом Конечных Элементов (МКЭ, FEM - Finite element method), что гарантирует геометрическую точность оборудования при любых нагрузках и отсутствие провисания портала даже при использовании массивного инструмента. Все посадочные и крепежные места обрабатывается на 5-ти осевом высокоточном металлообрабатывающем центре за одну установку. Это позволяет достигать заданных параметров точности станины и последующих перемещений по осям.

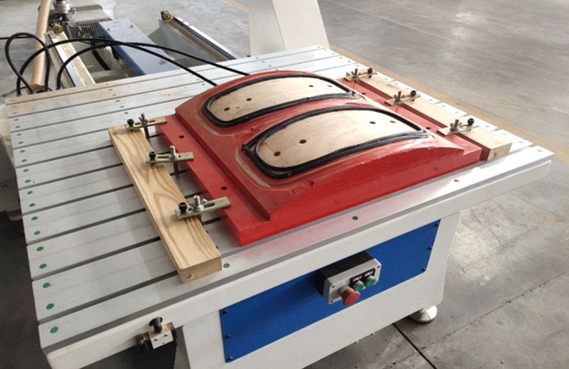

	Плоские рабочие столы из алюминиевого профиля Обрабатывающие центры TEOS в базовой комплектации оснащаются двумя независимыми подвижными столами с программным управлением для работы в полноценном маятниковом режиме или синхронизироваными для работы в режиме «Тандем» для обработки крупногабаритных деталей. Столы оснащены интерфейсом для подключения вакуума, это позволяет очень просто и эффективно фиксировать практически любые заготовки.
	Фрезерная голова ATC - Automatic Tool Changer Конструкция и комплектующие данного электрошпинделя на 100% идентичны электрошпинделям ведущего мирового производителя шпинделей - компании HQD (Италия). Шпиндель мощностью 9 кВт с частотой вращения до 18 000 об/мин и инструментальным патроном ISO30 x ER32, позволяет осуществлять обработку деталей из древес QUADRO TEOS 4Xины, а также ДСП, МДФ, пластика, акрила и многих других материалов. Охлаждение шпинделя во время его работы осуществляется потоком воздуха поступающим от вентилятора, при этом вентилятор не имеет с связи валом электрошпинделя, что позволяет эффективно его охлаждать на любых рабочих оборотах. Обрабатывающий центр комплектуется магазином карусельного типа на 8 позиций. Замена инструмента в шпинделе осуществляется в автоматическом режиме согласно заданной программе обработки.
	Датчик автокалибровки инструмента Уже в базовой комплектации обрабатывающие центра TEOS оснащаются автоматическим датчиком калибровки инструмента. Замер длины инструмента осуществляется путем его приближения и касания контактного элемента датчика, после чего полученные данные (длина) автоматически заносятся в таблицу компенсаций системы ЧПУ. Процессы определения длины инструмента, в том числе дисковой пилы, выполняются в автоматическом режиме без какого-либо вмешательства со стороны операторов, что позволяет уйти от брака продукции связанной с ошибкой измерения длины стандартными ручными приборами, такими как штангенциркуль, глубиномер или столярная линейка.

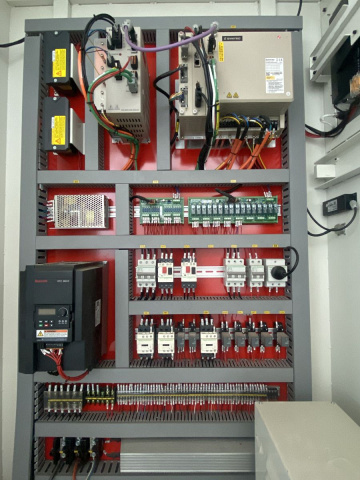

	Электроавтоматика Электрошкаф и вся проводка, а так же их маркировка, выполнены по европейским стандартам. Применяются только качественные электрокомпоненты от французского производителя Schneider Electric. Во время работы электрокомпоненты выделяют большое количества тепла, особенно в закрытом пространстве, которым является электрический шкаф. Для обеспечения надежной и бесперебойной работы электроавтоматики, в базовой комплектации электрошкаф оснащен промышленным кондиционером. Данная система помогает избежать ошибок системы ЧПУ связанных с перегревом, а так же избежать попадания запылённого воздуха из цеха. Для удобства работы и последующего обслуживания, соединения электрошкафа непосредственно с органами станка, выполнены на базе промышленных быстроподключаемых разъемов, что очень удобно при обслуживании и исключает возможность неправильного подключения электрокомпонентов.
	Сервосистема SYNTEC (Тайвань) Высокая точность перемещения по осям обеспечивается сервосистемой с абсолютными энкодерами и обратной связью, что позволяет защитить систему ЧПУ от возможных сбоев связанных с электрическими наводками, относительно устаревших дискретных систем.
	Cистема ЧПУ SYNTEC (Тайвань) Обрабатывающие центры TEOS, оснащаются полностью цифровой системой числового программного управления (ЧПУ). Это одна из самых доступных и надежных систем управления. Она успешно эксплуатируется, в том числе и на пяти осевом оборудовании ведущих европейских производителей. Широкие возможности и понятный графический интерфейс системы ЧПУ на русском языке, обеспечивают высокую производительность и легкость в управлении. В базовую комплектацию включен современный, промышленный ПК оператора на базе ОС WINDOWS. Системы ЧПУ SYNTEC широко распространена на территории России и устанавливается на 3 - х, 4 - х и 5 - ти осевых обрабатывающих центрах. Благодаря известности данной системы управления, значительно упрощается вопрос подбора оператора и его обучение.

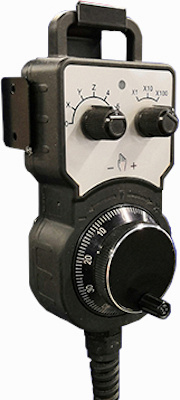

	Ручной пульт управления Для отладки новых и сложных программ, используется ручной пульт управления, который может контролировать перемещение осей и регулировать скорость обработки через потенциометр.
	Вакуумный насос Предназначен для надежного вакуумного крепления заготовок. В базовой комплектации установлено 2 насоса производительностью 160м3/час (5,5 кВт). Опционально возможно увеличение производительности насосов.
	Профильные линейные направляющие HIWIN (Тайвань) Профильные линейные направляющие специально разработанные для станкостроения, обеспечивают безукоризненную плавность хода и высокие характеристики по грузоподъемности. Четырех точечный контакт каретки и рельса, достигается четыремя рядами шариков, благодаря чему обеспечивается жесткость конструкции и способность воспринимать нагрузки во всех направлениях.
	ABBA LINEAR TECH (Тайвань) Перемещения по осям «Y, Z» обеспечиваются шариковинтовыми парами с предварительным натягом. Высокий базовый класс точности ШВП позволяет достигать максимальных скоростей перемещения до 80 м/мин. Компания ABBA Linear Tech Co.,LTD создана в 1999 г и является первым производителем систем линейного перемещения на Тайване. Миссия компании ABBA Linear Tech состоит в сочетании лучшего качества, долговечности эксплуатации и достижения статуса производителя линейной техники высочайшего класса
	Промышленный редуктор SHIMPO NIDEC (Япония) Точность непрерывной обработки обеспечивается безлюфтовыми циклоидальными редукторами от мирового лидера в этой области. Применяемые редуктора, имеют увеличенные шариковые радиально-упорные подшипники, обеспечивая увеличенные радиальные и осевые нагрузки на выходной вал редуктора, а так же они обладают высокой жесткостью при крутящем моменте, что обеспечивает исключительную точность повторения и траектории даже при силовых режимах резания.
	Косозубая Рейка-Шестерня Высокоточные косозубые передачи «шестерня-рейка» по оси Х гарантируют высокую точность и скорость обработки. Такие передачи предназначены для непрерывной силовой обработки, боковая поверхность зубьев прошлифована и упрочнена в соответствии с самыми строгими техническими условиями.

Технические характеристики
