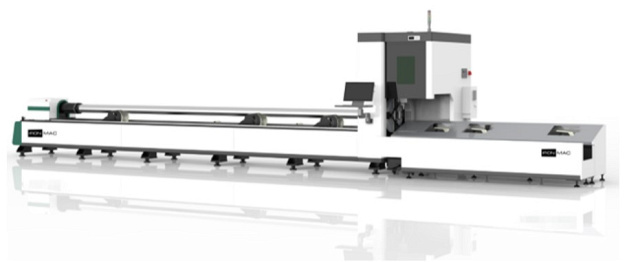

Автоматизированный комплекс лазерной резки труб IRONMAC T6-230-3D

Модель предназначена для скоростной чистовой резки трубного проката из металлов в автоматизированном режиме: черных, нержавеющих, цветных. Диаметр обработки круглых труб 15 - 230 мм, профильных 15 - 230 мм. Длина обработки до 6300 мм. Оборудование лазерного раскроя применяется во всех отраслях машиностроительной индустрии, авиационно-космической промышленности и т. д. Область применения Получаемые изделия

Область применения

Оборудование лазерного раскроя применяется во всех отраслях машиностроительной индустрии, авиационно-космической промышленности и т. д. Получаемые изделия

Конструктивные особенности

	Надежная конструкция Установка оснащена стандартным зажимным патроном и люнетом с пневмоприводом. 2 поддерживающих ролика для труб предотвращает провисание и деформацию трубы, повышает точность резки и продлевает срок службы патрон. Приемное устройство длиной 3 м для поддержки труб на выходе.

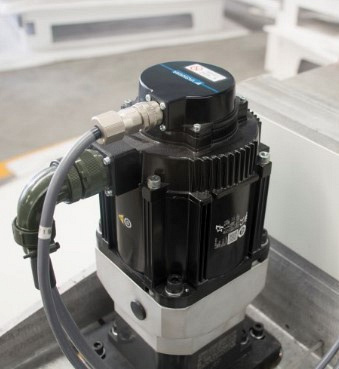

	Серводвигатели INOVANCE / YASKAWA (Япония) Имеет множество функций, включая автоматическую настройку, управление положением/скоростью, внутренние последовательности позиционирования и т. д.
	Редукторы MOTOLI (Франция) Высокая точность и износостойкость.
	Линейные направляющие Извес IRONMAC T6-230-3Dтный бренд T-WIN, высокая точность.
	Прецизионная зубчатая рейка Известный бренд T-WIN, обеспечивает высокую скорость перемещения.
	Пневматические компоненты SMC (Япония) Высокоэффективная экономия газа.
	Швейцарская лазерная головка Raytools (с автофокусом) Новое поколение режущих голов с автофокусировкой (BM110 ≤ 3 кВт, BM114 ≤ 6кВт) выпущенных швейцарской компанией Raytools, оснащены встроенным линейным приводом, который меняет положение фокусирующей линзы в диапазоне 22 / 24 мм. Головы Raytools оснащены водяным охлаждением, системой защиты оптики от пыли и обратного излучения, а также датчиком контроля высоты. А модульная конструкция головы позволит в считанные минуты производить замену оптических элементов и их обслуживание. Устройство GF 403 позволяет осуществлять резку в 3D.
	Источник лазерного излучения Raycus (Китай) / IPG (Россия) Волоконные лазеры — одно из наиболее ярких достижений современной волоконной оптики и лазерной физики: устройство генерации лазерного излучения. Волоконные лазеры применяются в промышленности для резки, сварки и обработки металлов, а также при маркировке продукции. По сравнению с традиционными лазерами (СО2, твердотельными), волоконные лазеры обладают самым высоким КПД, более высокой стабильностью и качеством выходного излучения, меньшими размерами, не требуют обслуживания, более надежны и долговечны.
	Система управления Tube Pro 5000A Стандартная, проверенная временем система управления позволяющая осуществлять резку в 3D.
	Водяной чиллер TONGFEI / HANLI / S&A Чиллер применяется для охлаждения лазерного источника и головы. Для этого он использует воду, температуру которой поддерживает за счёт её охлаждения фреоном. Чиллер Tongfei/Hanli/S&A выполнен в виде моноблока, легко размещается рядом с оборудованием. На тыльной стороне есть датчик уровня воды, 2 штуцера для подключения, разъем для подключения внутреннего датчика тока воды к станку и сливное отверстие.

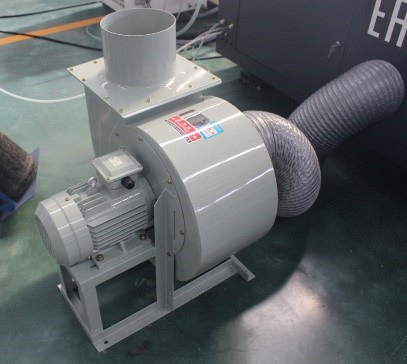

	Вытяжной вентилятор Предназначен для эффективного отвода продуктов горения из зоны резки. Подсоединяется непосредственно к станине и к центральной вытяжной системе или вентиляции.

Комплектация

• Приемный стол 3000 мм
• Зажимной патрон (пневматический)
• Люнет (пневматический)
• Резонатор Raycus - 3000 Вт
• Режущая лазерная головка Raytools ВМ110+GF403 с автофокусом
• Серводвигатели по осям X,Y,Z,W1,W2 INOVANCE / YASKAWA (Япония)
• Система ЧПУ (CAD-CAM ПО) Tube Pro 5000A
• Привод X,Y Рейка-шестерня T-WIN (Тайвань)
• Привод Z прецизионная ШВП
• Высокоточные линейные направляющие T-WIN (Тайвань)
• Электрические элементы Schneider (Франция)
• Пневматические элементы AirTac (Тайвань)/ SMC (Япония)
• Чиллер охлаждения
• Система вентиляции
• Емкостной датчик высоты
• Беспроводное дистанционное управление
• Автоматическая система смазки
• Стартовый комплект ЗИП

Технические характеристики

Характеристика	Значение
Модуль для резки труб	+
Сменные паллеты	-
Кабинетная защита	-
Обрабатываемый металл	тонкий / толстый
Толщина металла, мм	15
Система ЧПУ	FSCUT
Рабочая зона (Х x Y), мм	6300 x 230
Перемещение по осям X / Y / Z, мм	6300 x 230 x -
Мощность излучения резонатора, Вт	3000
Точность геометрического размещения осей X / Y, мм	≤ 0,05
Макс. скорость портала, м/мин	120
Точность позиционирования, мкм/м	≤ 0,05
Точность репозиционирования, мм/м	0,05
Ускорение осей X / Y, G	1,5
Ширина реза, мм	0,1 - 0,5
Макс. нагрузка на стол, кг	300
Поддерживаемое программное обеспечение	CAD, CorelDRAW plt., AI., dxf. и т. д.
Экран	-
Напряжение, В	380
Частота, Гц	50
Общая мощность, кВт	27,5
Длина, мм	11 700
Ширина, мм	2300
Высота, мм	2650
Вес, кг	3700
