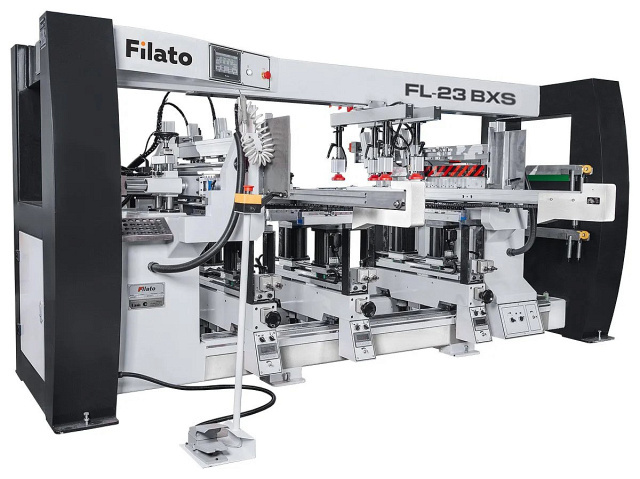

Автоматический сверлильно-присадочный станок Filato FL-23BXS

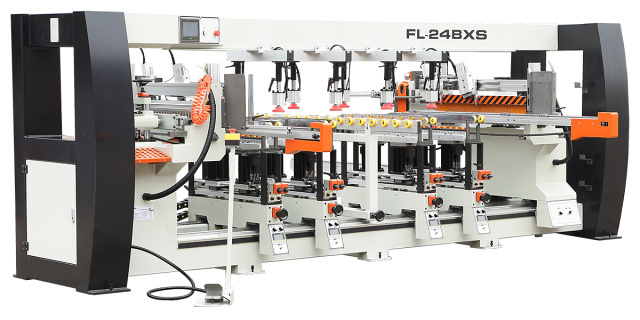

* Изображение на рисунке носит справочный характер. Комплектация станка может отличаться от представленной на фото.

Применяется для сверления необходимых монтажных отверстий в деталях корпусной мебели.

Сверлильно-присадочный станок проходного типа предназначен для сверления за один проход сквозных и глухих отверстий под шканты, стержень стяжки в торцах деталей и отверстий под фурнитуру в пласти в деталях корпусной мебели. Работа станка осуществляется в автоматическом режиме.

Область применения

Предприятия и цеха по производству мебели с серийным и массовым выпуском продукции.

Получаемые изделия

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству мебели с серийным и массовым выпуском продукции.

Получаемые изделия

СХЕМА ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	Система управления PLC контроллер для удобного управления и обслуживания станка.
	22 шпинделя в горизонтальной траверсе Позволяет увеличивать зону сверления до 672 мм.
	Система автозагрузки Станок оснащен магазином для подачи заготовок с цепным приводом, что позволяет автоматизировать загрузку деталей.
	Пневмоприжимы Деталь жестко фиксируется вертикальными пневматическими прижимами, что позволяет произвес Filato FL-23BXSти сверление без сдвига детали.
	Парное расположение упоров Позволяет обрабатывать по 2 детали одновременно. Опционально можно установить 3 пару упоров для узких деталей.
	Поворот вертикальных траверс Позволяет менять положение в горизонтальной плоскости в пределах 90 град, что расширяет возможности карты присадки.
	Пневмофиксация вертикальной траверсы Позволяет жестко фиксировать положение траверсы, исключая смещение положения.
	Призматические направляющие Позволяют точно и без перекосов менять положение траверсы, что увеличивает точность и качество присадки.
	Гибкие кабель каналы Электро-кабеля и пневматические трубки спрятаны в гибкие кабель каналы, что позволяет обеспечить их сохранность во время работы и перенастройке станка.
	Электросистема Располагается в отдельном шкафу, что позволяет избежать попадания опилок и пыли.
	Хранение инструмента Удобное расположение полки для хранения рабочего инструмента, обеспечивает оператору экономить время при перенастройке станка с одной карты присадки на другую.
	Блок подготовки воздуха Состоит из регулятора сжатого воздуха, водоотделителя и маслораспылителя. Водоотделитель:

Технические характеристики

Характеристика	Значение
Частота вращения, об/мин	2840
Общее количество шпинделей, шт.	110
Количество горизонтальных траверс, шт.	2
Количество шпинделей на горизонтальных траверсах, шт.	44 (22 x 2)
Количество нижних вертикальных траверс, шт.	3
Количество шпинделей на нижних вертикальных траверсах, шт.	66 (11 + 11) x 3
Количество верхних вертикальных траверс, шт.	нет
Количество шпинделей на верхних вертикальных траверсах, шт.	нет
Длина заготовки, мм	220 - 1500
Ширина заготовки, мм	32 - 672
Толщина заготовки, мм	12 - 40
Расстояние между двумя соседними шпинделями, мм	32
Макс. глубина сверления, мм	50
Рабочее давление, атм.	5 - 6
Автоподача	есть
Накопитель (магазин для заготовок)	есть
Магазин выгрузки заготовок	есть
Мощность двигателя, кВт	12,55
Посадочный диаметр шпинделей, мм	10
Размер заготовки при обработке 1 детали, мм	60 x 630
Скорость обработки 1 заготовки, мм/мин	13 - 16
Размер заготовки при обработке 2-х заготовок, мм	60 x 320
Скорость обработки 2-х заготовок, мм/мин	20 - 26
Расход воздуха для пневмооборудования, л/цикл	1200
Макс. расстояние между шпинделями, мм	1500 x 220
Мин. расстояние между шпинделями, мм	672 x 32
Мин. расстояние между вертикальными траверсaми, мм	220
Длина, мм	3400
Ширина, мм	2250
Высота, мм	1650
Вес, кг	1700
