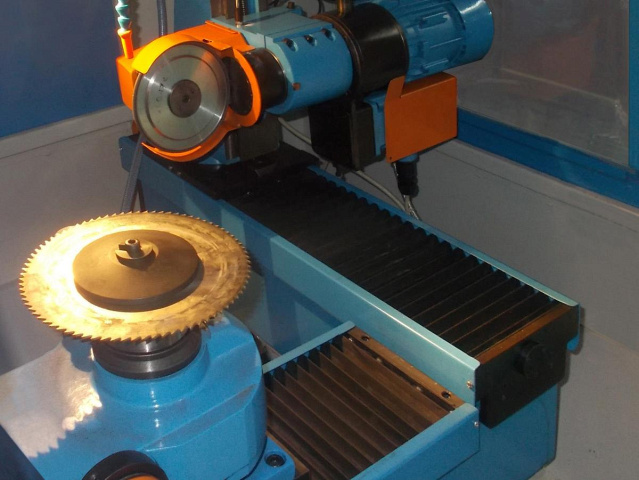

Автоматический станок с ЧПУ для заточки дисковых пил LAKFAM ASP-631F WL(N)

Станок рекомендуется для деревообрабатывающих производств (лесопильных, мебельных и столярных) металлообрабатывающих производств и производств по обработке полимеров, композитов и пластиков, где применяются дисковые пилы диаметром от 100 до 630 мм с прямой, скошенной, трапециевидной или комбинированной формой зубьев.

Также станок рекомендуется для сервисных центров по заточке режущего инструмента.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	Надежная массивная станина Обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента. Благодаря высокой массе станка не требуется фундамент для его установки.
	Автоматическое перемещение каретки (рабочего стола) Осуществляется за счет электропривода: обеспечивается плавность перемещения заточного стола и процесса заточки;исключает влияние человеческого фактора. Ход стола регулируется при помощи электромагнитных датчиков -это значительно экономит время заточки и увеличивает производительность станка.
	Панель управления Позволяет выполнять все рабочие функции. Процесс заточки управляется при помощи микропроцессора. С панели управления задается все параметры заточки: количество зубьев пилы (шаговый двигатель);количество проходов (двойных циклов);припуск на съем с изношенной грани зубьев пил (шаговый двигатель). Отсчет циклов отображается на цифровом табло – автоматическая остановка работы станка.
	Делительная головка Позволяет устанавливать дисковые пилы до 10 кг, без использования поддерживающей опоры. Максимальный диаметр затачиваемой пилы 630 мм.

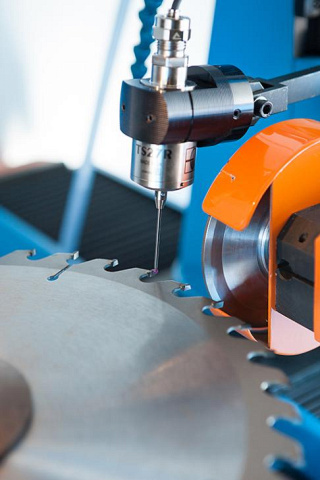

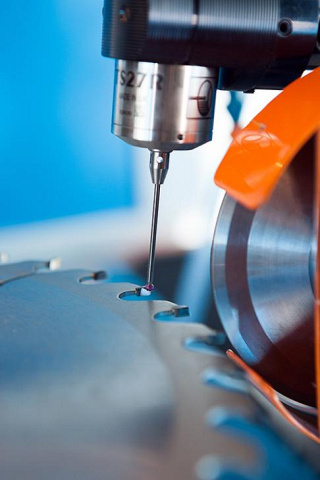

	Система настройки шага зубьев пилы Станок оснащен автоматической, при помощи электронного щупа RENISAW, системой настройки шага зубьев пилы – это позволяет с высокой точностью настраивать съем с изношенной грани зубьев пил, как постоянным так и переменным шагом. Минимальная величина съема материала с изношенной грани зуба пилы равна 0,01 мм.
	Поворотный заточный узел Позволяет затачивать пилы с трапециевидным зубом по задней грани за один цикл без дополнительной переналадки станка. Угол поворота заточного узла задается в виде числового параметра на ПУ.
	Поперечное пересечение заточного узла Осуществляется за счет шагового двигателя – это позволяет с высокой точностью настраивать съем с изношенной грани зубьев пил, как следствие увеличивается ресурс затачиваемого инструмента. Минимальная величина съема материала с изношенной грани зубьев пил равна 0,01 мм.
	Система подачи охлаждающей жидкости Система подачи СОЖ позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника.
	Бак для СОЖ Выполнен из износостойкой стали, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость. Емкость бака около 40 литров.
	Система фильтрации СОЖ Позволяет очищать охлаждающую жидкость от абразивных примесей, которые попадают в нее в процессе заточки. Система фильтрации представляет собой 2 вертикально расположенных один над другим сетчатых фильтра мелкой фракции, которые задерживают абразивные частицы, продлевая тем самым срок службы охлаждающей жидкости.

КОМПЛЕКТАЦИЯ:

Дополнительная

	Защитная герметичная кабина Выполнена из металла и оргстекла и оснащена сдвижной дверью и внутренней системой освещения. Защитная кабина обеспечивает: безопасность оператора-заточника от вылета абразива и металла из зоны заточки и попадания СОЖ на чувствительные органы (глаза, горло, кожа лица и рук);чистоту и безопасность рабочего места оператора-заточника (предохраняет от разбрызгивания СОЖ);полную автоматизацию работы.
	Инвертор Позволяет регулировать частоту вращения заточного круга. Установленный инвертор позволяет изменять частоту и скорость вращения шлифовального круга, что позволяет подбирать режим заточки инструмента из различных материалов и с различной твердостью HRC.

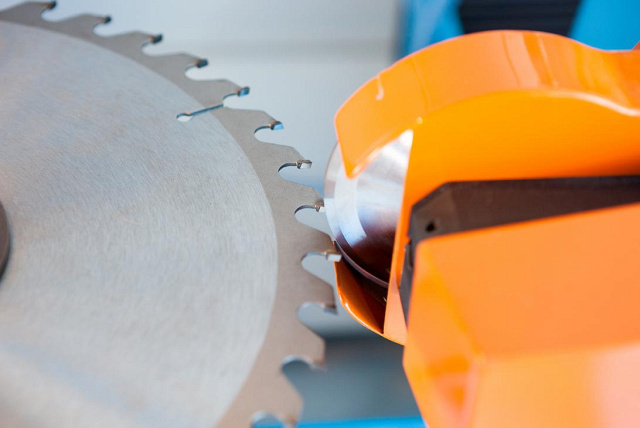

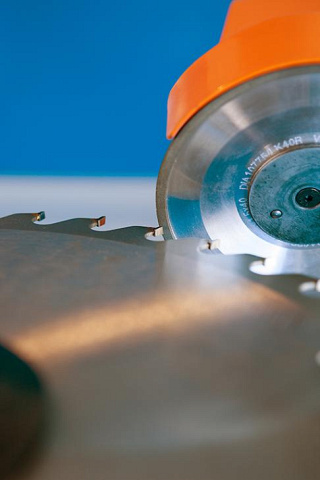

	Алмазные круги для заточки дисковых пил Алмазные круги применяются для заточки и доводки дисковых пил по предней и задней граням. Количество и тип кругов указываются при заказе.
	Концентрат охлаждающей жидкости (СОЖ) Поставляется в канистрах емкостью 20 л. При смешивании с водой образует эмульсию – смазывающую охлаждающую жидкость (СОЖ). Обладает одновременным смазывающим и охлаждающим эффектом, что защищает затачиваемый инструмент и заточной узел от перегревания и коррозии и как следствие обеспечивает качество заточки.

Технические характеристики
