Автоматический резательно-рилёвочный центр с ЧПУ Beaver PACKMATIC TURBO 12K
Beaver PACKMATIC turbo - это современный высокоскоростной резательно-рилевочный центр с ЧПУ, предназначенный для изготовления высококачественной упаковки из гофрокартона различной степени сложности по программно заданным параметрам.
Центр обладает повышенной производительностью и в среднем позволяет изготавливать от 6 до 10 упаковок в минуту (при работе в два потока).
Для обеспечения максимального полезного выхода и высоких показателей по производительности, оборудование уже в базовой комплектации имеет магазин на 8 ячеек для подачи бесконечного Z-картона.
Применяется на производствах, где требуется упаковка производимой продукции в картонные коробки различных габаритных размеров, в особенности актуально там, где необходима повышенная гибкость и производительность.
Эти станки полностью автоматизированы и поэтому не требуют ручной перенастройки на каждый типоразмер упаковки, достаточно выбрать необходимую программу из готовой библиотеки или затратить несколько минут для создания новой.
В последнее время особенно востребовано данное оборудование в мебельной и деревообрабатывающей промышленности для упаковки готовой продукции, для изготовления различной тары и упаковки, в т.ч. для отправки посылок через различные логистические компании по всему миру.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяется на производствах, где требуется упаковка производимой продукции в картонные коробки различных габаритных размеров, в особенности актуально там, где необходима повышенная гибкость и производительность.
Эти станки полностью автоматизированы и поэтому не требуют ручной перенастройки на каждый типоразмер упаковки, достаточно выбрать необходимую программу из готовой библиотеки или затратить несколько минут для создания новой.
В последнее время особенно востребовано данное оборудование в мебельной и деревообрабатывающей промышленности для упаковки готовой продукции, для изготовления различной тары и упаковки, в т.ч. для отправки посылок через различные логистические компании по всему миру.
СХЕМА ОБРАБОТКИ:


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

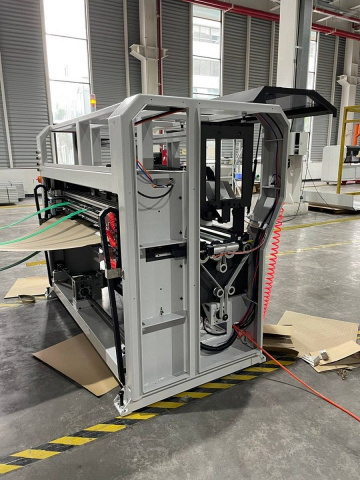

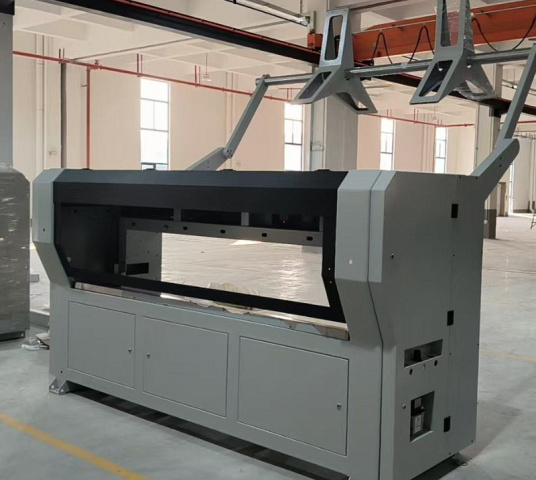

![]() | Станина Станина станка - это сварная пространственная рама с мощными продольными и поперечными усилителями на которые в последствии устанавливаются резательные агрегаты. Конструкция станка разработана и реализована таким образом, чтобы обеспечить компактность размеров и при этом сохранить достаточную жёсткость и энергоёмкость для поглощения вибрационных нагрузок при больших скоростях перемещения обрабатывающих агрегатов. Большое количество технологических окон дают возможность доступа ко всем агрегатам и компонентам станка без необходимости демонтажа, что в свою очередь, значительно сокращает время на его обслуживание. |

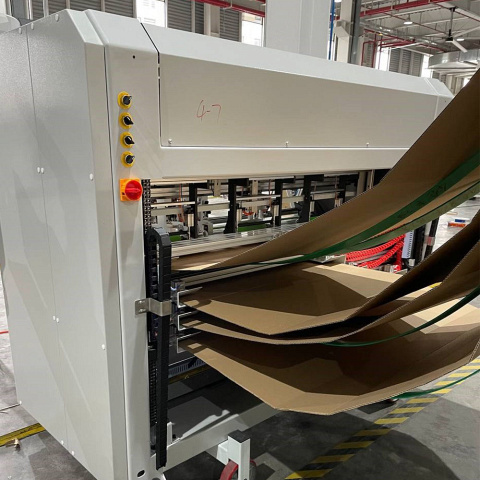

![]() | Горизонтальный магазина на 8 ячеек Отличительная особенность станкаPACKMATIC turbo- это наличие горизонтального магазина для подачи в зону обработки бесконечного Z–картона разного типоразмера. Преимущества горизонтального магазина: |

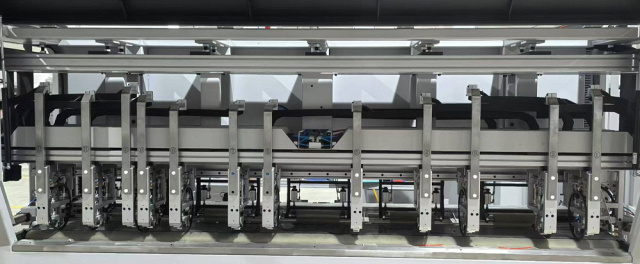

![]() | 8 / 12 продольных модулей рилёвки и резки Станок может иметь на выбор 8 или 12 продольных модулей, каждый из которых имеет ролик для рилёвки и круглый зубчатый нож для резки картона. Данные агрегаты автоматически настраиваются на заданные размеры упаковки и также в автоматическом режиме осуществляют рилёвку и резку. Все валы в зоне резания и подачи имеют обрезиненную поверхность, что не допускает проскальзывания и обеспечивает равномерную подачу картона. Также резина на валу, в которую входит нож при раскрое, обеспечивает более качественный рез и гарантирует длительный срок эксплуатации режущего инструмента. |

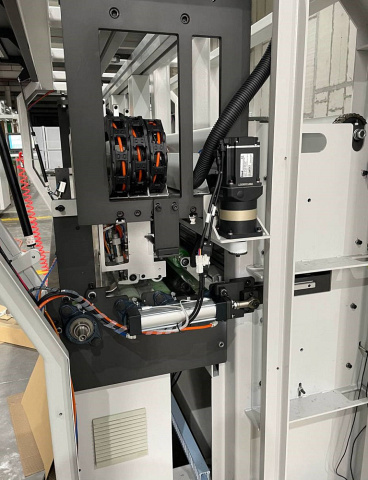

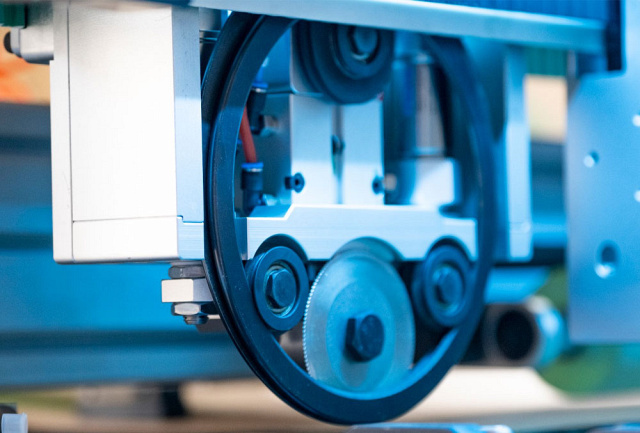

![]() | Поперечный модуль для рилёвки и резки Для поперечной рилёвки и резки на станке используется один модуль на котором установлен пневматический агрегат с рилевочным кольцом и круглым зубчатым ножом для резки. Агрегат перемещается по собственным линейным направляющим посредством ременной передачи. Зубчатый нож находятся внутри рилевочного кольца, не требуют заточки и имеют быстросъемную конструкцию. |
Возможность работать в автоматических линиях СтанокPACKMATIC turboадаптирован к совместной работе с автоматической измерительной станцией, которая устанавливается в линию. Готовые к упаковке комплекты деталей проходят через станцию измерения (ДхШхВ), после чего информация передается непосредственно в станок в виде готового фай-ла обработки. Оператору требуется лишь наблюдать за процессом и забирать готовые выкройки упаковки. | |

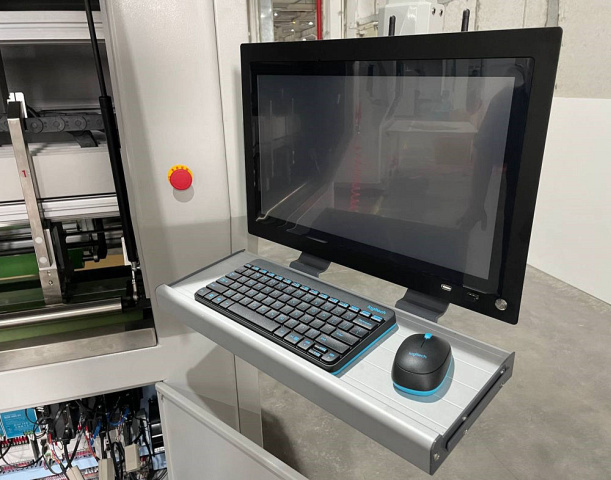

![]() | Рабочее место оператора Рабочее место оператора оборудовано эргономичной стойкой на поворотной консоли. На большом мониторе отображается вся необходимая оперативная информация для настройки станка и программирования его работы. С левой стороны от операторского пульта размещена кнопки аварийной остановки, а на удобной полочке перед экраном располагается беспроводная клавиатура и мышь. |

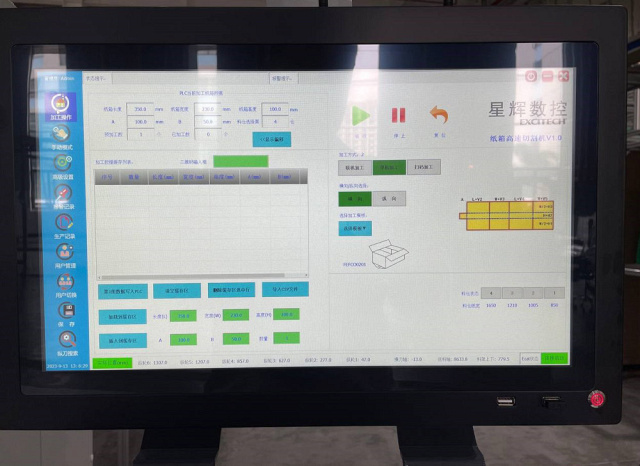

![]() | Штатное программное обеспечение Встроенное программное обеспечение (ПО) штатно поставляемое с завода вместе со станком имеет русскоязычный простой и интуитивно понятный интерфейс. ПО позволяет при помощи набора встроенных команд и макросов создать программу для изготовления требуемой коробки, или использовать взять уже ранее созданные и сохраненные программы из библиотеки. |

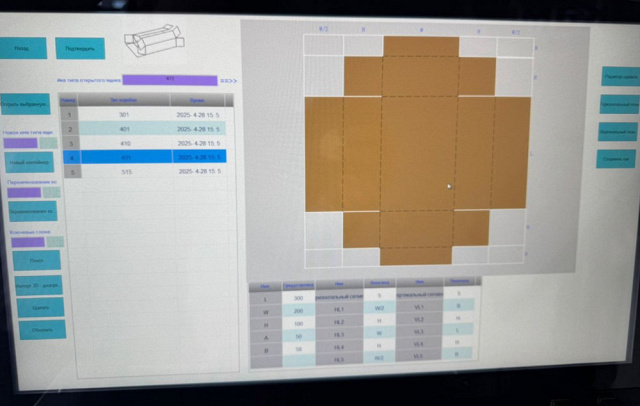

![]() | Программа-конфигуратор для создания индивидуального шаблона В базовую комплектацию станка входит специальная программа-конфигуратор. С помощью данной программы есть возможность создать свой собственный уникальный шаблон, либо изменить установленный заводом шаблон в течении 1-2 минут и сохранить в память станка присвоив нужное название или порядковый номер. |

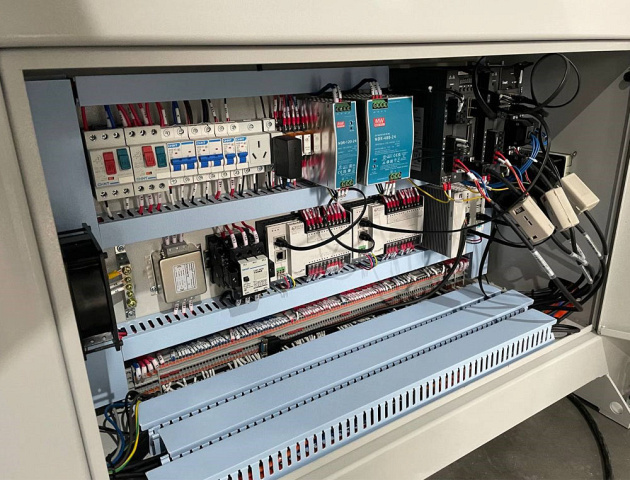

![]() | Шкаф с электрокомпонентами Шкаф управления - самый основной элемент станка и от его оснащённости и защищённости зависит дальнейшая стабильная работа станка. Электрошкаф Beaver PACKMATIC оснащен комплектующими проверенных и надёжных производителей, скомпонован в отдельный блок размещённый в нижней части станка. Все компоненты и соединения расположены на строго отведенных местах и имеют хороший отвод тепла и легкий доступ для контроля и обслуживания. |
![]() | Защитные гибкие кабель-каналы Так как станок работает на больших скоростях очень важно обеспечить защиту силовых кабелей и пневматических магистралей от внешних повреждений связанных с перетиранием и контактом с элементами станины, а также ограничить возможность критических углов изгиба. Завод-изготовитель позаботился об этом установив везде, где есть хотя бы малейшая вероятность повреждения, специальные защитные сверхгибкие кабель-каналы и это гарантированно увеличивает ресурс работы станка и повышает уровень безопасности на производстве. |

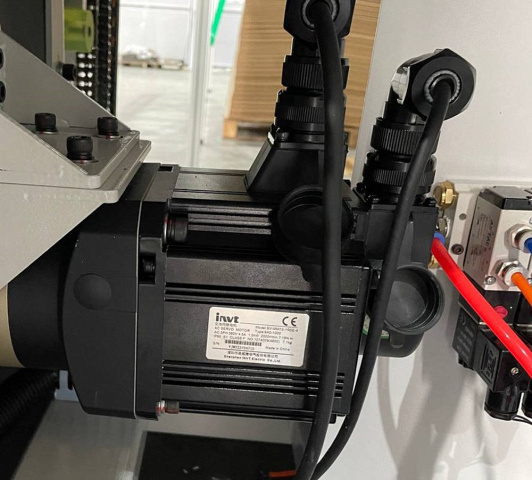

![]() | Высокоскоростные серводвигатели Специально предназначенные для оборудования с более высокими эксплуатационными требованиями Серводвигатели имеют цифровое подключение посредством промышленной CAN шины обеспечивая высокоточное позиционирование обрабатывающих модулей в соответствии с заданной программой обработки при высокой скорости перемещения. Данные серводвигатели отлично зарекомендовали себя высокой степенью надежности и стабильности даже при работе в тяжелых производственных условиях. |
![]() | Необслуживаемые планетарные редукторы Передача крутящего от серводвигателей через планетарные редукторы, что позволило получить следующие преимущества: |
![]() | Высокоточные линейные направляющие Для обеспечения плавного и высокоскоростного перемещения поперечного модуля и продольных модулей, на станке установлены линейные направляющие. Они имеют увеличенное сечение, за счет этого обеспечивают дополнительную устойчивость позиционирования при обработке. Линейные подшипники оснащены усиленными сепараторами, а также увеличенными картриджами очистки, что даёт дополнительную защиту подшипников и продлевает их ресурс. |
![]() | Пневматическая система премиального уровня Важную роль в быстрой и бесперебойной работе станка играет качественная и высокоэффективная пневматическая система, поэтому завод - изготовитель очень серьёзно подошёл к данному вопросу установив на ответственных элементах компоненты от ведущего мирового лидера в данной области Тайваньской компании AIRTAC. Конечно же производитель не обошёл вниманием и подготовку воздуха, установив на ходе в станок многоступенчатый узел подготовки. |
![]() | Самый крупный в России сервисный центр оборудования с ЧПУ Бесплатная горячая линия: 8 800 1000 111 |
![]() | Служба техподдержки и удалённой диагностики оборудования Специалисты инженерной службы удалённой диагностики оперативно подключаются к оборудованию, что позволяет в большинстве случаев быстро найти причину неисправности и оперативно диагностировать из-за чего она возникла. В 80% случаев удаётся устранить неисправность без необходимости выезда сервис-инженеров. Данная услуга оказывается бесплатно на вес Beaver PACKMATIC TURBO 12Kь период эксплуатации оборудования. |
КОМПЛЕКТАЦИЯ:
Технические характеристики
Характеристика | Значение |
---|---|
Ширина гофрокартона, мм | ≤ 2800 |
Толщина гофрокартона, мм | 2 - 6,5 (± 0,2) |
Средняя производительность, уп./мин | 5 - 10 |
Скорость подачи, м/мин | 60 - 120 |
Длина получаемой коробки, мм | 250 |
Ширина получаемой коробки, мм | 110 |
Высота получаемой коробки, мм | 12 |
Минимальное расстояние между режущими модулями (face-to-face), мм | 12 |
Минимальное расстояние между режущими модулями (back-to-back), мм | 110 |
Количество продольных модулей, шт. | 12 |
Количество ячеек магазина с Z - картоном, шт. | 8 |
Возможность работы с листовым картоном | нет |
Мощность, кВт | 4,5 |
Давление в пневмосистеме, Мпа | 0,6 |
Воздух, л/мин | 100 |
Возможность работы с Z - картоном | да (работа в 2 потока) |
Частота тока, Гц | 50 |
Напряжение, В | 380 |
Длина, мм | 9560 |
Ширина, мм | 3500 |
Высота, мм | 2500 |
Вес, кг | 2130 |
