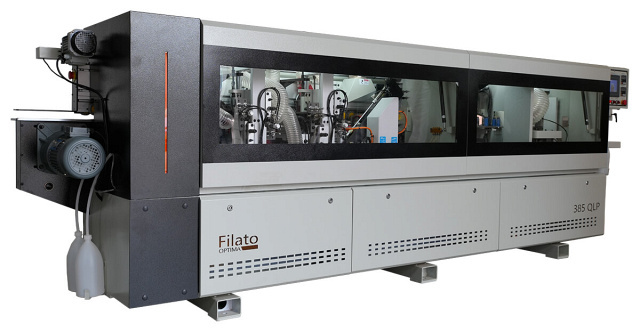

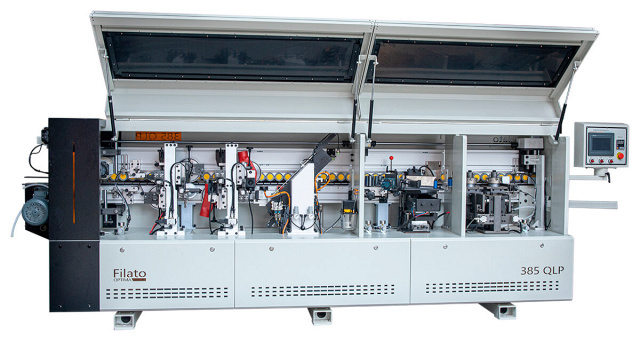

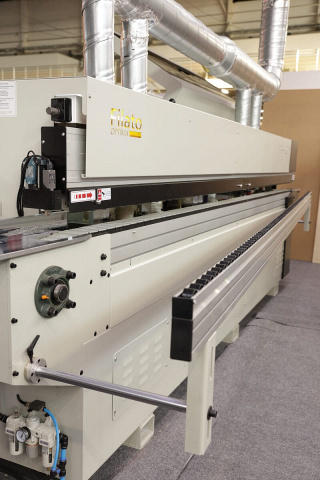

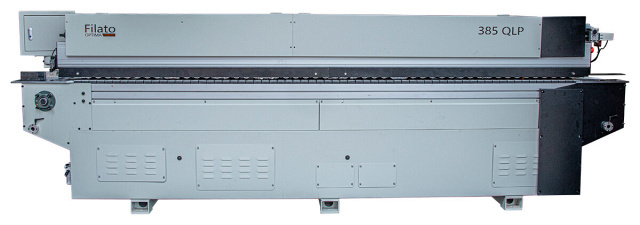

Автоматический кромкооблицовочный станок Filato OPTIMA 385 QLP
(голосов 333 / просмотров 500)
8 495 646 13 16
sales@dvt-spb.ru
Расчет доставки
Производитель: Filato
Автоматический кромкооблицовочный станок Filato OPTIMA 385QLP предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.
Область применения
Filato OPTIMA 385QLP идеально подходит для применения на предприятиях по производству корпусной мебели (офисная, кухонные наборы, шкафы-купе, мебель для гостиных и прихожих, а также эксклюзивная мебель, изготавливаемая по индивидуальным заказам).
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Filato OPTIMA 385QLP идеально подходит для применения на предприятиях по производству корпусной мебели (офисная, кухонные наборы, шкафы-купе, мебель для гостиных и прихожих, а также эксклюзивная мебель, изготавливаемая по индивидуальным заказам).
СХЕМА ОБРАБОТКИ:
 | Пульт управления |
 | Подача кромочного материала |
 | Подача разделяющей жидкости |
 | Узел предварительного фрезерования |
 | Инфракрасная лампа нагрева заготовки |
 | Нижняя клеевая ванна |
 | Пресс группа 3 ролика |
 | Узел 2-х моторной торцовки |
 | Узел фрезерования свес Filato OPTIMA 385 QLPов (чистовой) |
 | Узел радиусной циклевки |
 | Отрыватель стружки |
 | Узел плоской циклевки |
| Подача очищающей жидкости |
 | Полировальный узел |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
 | Базовая станина Обработка станины проходит на передовых металлообрабатывающих станках с ЧПУ за одну установку, это дает высокую точность работы узлов на более длительном сроке службы. Все элементы конструкции станка, так же проходят абсолютно точную обработку на металлообрабатывающих станках с ЧПУ, японского производства. Основание станка сварено из высокопрочной стальной пластины, обеспечивающей повышенную прочность и стабильность агрегата, а на поверхность нанесено антикоррозионное и электростатическое напыление. |
 | Профессиональная сборочная линия Сборочная линия, является окончательным и важным этапом для стабильной работы станка. Опытные специалисты на профессиональных сборочных линиях начиная от станины и заканчивая небольшими электрическими компонентами, гарантируют стабильную и производительную работу станка. |
 | Контроль качества Данный участок дает гарантию что станки, которые завод производит, имеют высокий уровень качества. |

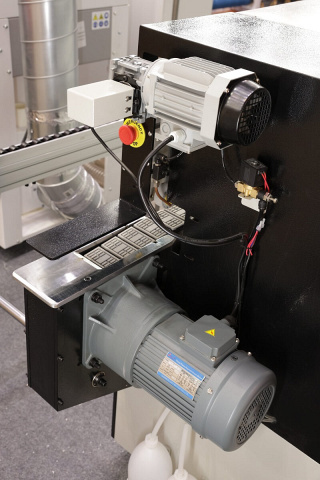

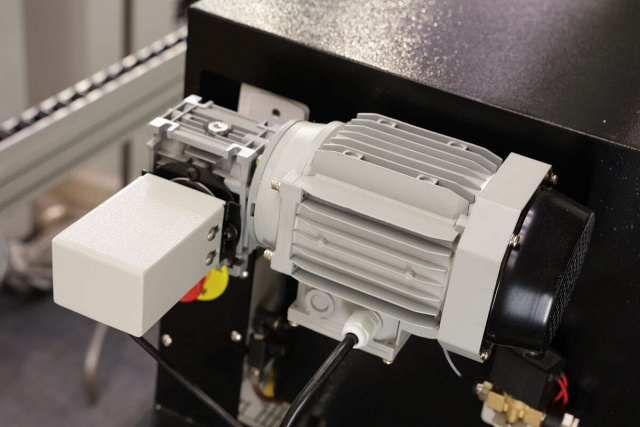

 | Конвейер Двигатель подачи конвейера: |

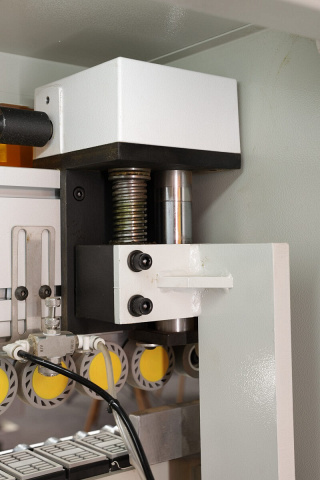

 | Прижимная балка Двигатель подъема и опускания балки: |
 | Устройство подачи |
 | Подача разделяющей жидкости |
 | Узел предварительного фрезерования Предназначен для устранения дефектов раскроя (микро-сколов, ступеньки от подрезной пилы), гарантирует перпендикулярную и прямолинейную геометрию поверхности торца детали. |
 | Инфракрасная лампа нагрева |
 | Клеевой узел |
 | Гильотина |
 | Пресс-группа |
 | Узел торцовки Оснащен двумя двигателями: |
 | Система автоматической смазки |
 | Узел фрезерование свесов Узел фрезерования свесов оснащен двумя двигателями: |
 | Узел радиусной циклевки |
 | Отрыватель стружки Off-Cutter |
 | Узел плоской циклевки |
 | Подача очищающей жидкости |
 | Узел полировки Оснащен двумя двигателями: |
 | Пакет «Комфорт» Каждый блок оснащен независимым вытяжным колпаком: Регулирующие опоры в комплект не входят! |
 | Блок подготовки воздуха |
 | Электровыключатели |
 | Электрокомпоненты |
 | Система управления |
Технические характеристики
| Характеристика | Значение |
|---|---|
| ЦЕНА | 1 631 747 ₽ |
| Скорость подачи, м/мин | 16 |
| Мощность двигателя подачи, кВт | 1,5 |
| Обороты двигателя, об/мин | 1730 |
| Частота, Гц | 60 |
| Толщина кромочного материала, мм | 0,4 - 3 |
| Толщина детали, мм | 10 - 55 |
| Габариты детали (мин.), мм | 120 x 80 (350 пред. фрезерование) |
| Рекомендованная загруженность оборудования | 1 смена (8 ч) |
| Нагрев торца | есть |
| Регулировка на толщину прижимной балки | электропривод |
| Система настройки на толщину кромки | механическая |
| Параметры фрез, мм | Ø 125 x 30 H40 |
| Мощность двигателя фрезерования, кВт | 2 x 2,2 |
| Обороты двигателя, об/мин | 12 000 |
| Частота, Гц | 200 |
| Пилы торцовки, мм | Ø 104 x 22 |
| Мощность двигателей торцовки, кВт | 2 x 0,37 |
| Обороты пил, об/мин | 12 000 |
| Частота, Гц | 200 |
| Фрезы узла снятия свесов кромки, мм | Ø 75; Z4 |
| Мощность двигателей, кВт | 2 x 0,75 |
| Обороты, об/мин | 12 000 |
| Частота, Гц | 300 |
| Радиус инструмента, мм | R2H |
| Пластины узла снятия радиусной цикли, мм | 20 x 12 x 2 x R2H |
| Ножи узла снятия плоской цикли, мм | Плоские ножи |
| Мощность двигателей полировки, кВт | 2 х 0,37 |
| Обороты двигателя, об/мин | 1400 |
| Частота, Гц | 50 |
| Диаметр кругов, мм | 150 / 20 |
| Диаметр воздуховодов, мм | 100 |
| Количество, шт. | 7 |
| Производительность, м3/ч | 5000 |
| Требуемое давление, Бар | 7 - 8 |
| Расход воздуха, л/цикл | 450 |
| Производительность компрессора, л/мин | 450 |
| Напряжение, В | 380 |
| Общая мощность, кВт | 13,8 |
| Длина, мм | 3950 |
| Ширина, мм | 750 |
| Высота, мм | 1270 |
| Вес, кг | 1350 |
