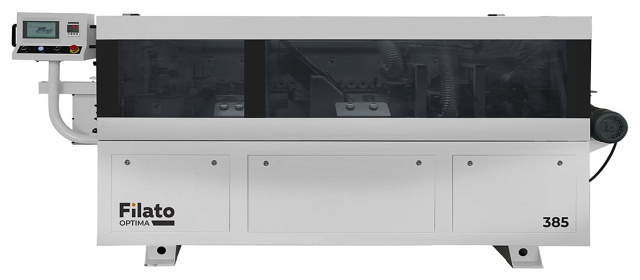

Автоматический кромкооблицовочный станок Filato OPTIMA 385

Автоматический кромкооблицовочный станок Filato OPTIMA 385 идеально подходит для применения на предприятиях по производству корпусной мебели (офисная, кухонные наборы, шкафы-купе, мебель для гостиных и прихожих, а также эксклюзивная мебель, изготавливаемая по индивидуальным заказам).

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Автоматический кромкооблицовочный станок Filato OPTIMA 385 идеально подходит для применения на предприятиях по производству корпусной мебели (офисная, кухонные наборы, шкафы-купе, мебель для гостиных и прихожих, а также эксклюзивная мебель, изготавливаемая по индивидуальным заказам).

Облицовка прямолинейных кромок

СХЕМА ОБРАБОТКИ:

	Узел предварительного фрезерования
	Подача
	Клеевой узел
	Пресс группа
	Узел 2-х моторной торцовки
	Узел фрезерования свес Filato OPTIMA 385ов (чистовой)
	Узел радиусной циклевки
	Полировальный узел

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	Базовая станина Обработка станины проходит на передовых металлообрабатывающих станках с ЧПУ за одну установку, это дает высокую точность работы узлов на более длительном сроке службы. Все элементы конструкции станка также проходят абсолютно точную обработку на металлообрабатывающих станках с ЧПУ японского производства.
	Профессиональная сборочная линия Сборочная линия является окончательным и важным этапом для стабильной работы станка. Опытные специалисты на профессиональных сборочных линиях, начиная от станины и заканчивая небольшими электрическими компонентами, гарантируют стабильную и производительную работу станка.
	Контроль качества Участок контроля качества.Специальное измерительное оборудование.Строгая система контроля качества по важным параметрам станка. Помогают получить гарантию, что готовые станки, которые производит завод, имеют высокий уровень качества.
	Прижимная балка Прижимная балка обеспечивает высокую точность и превосходную жесткость. На необходимую толщину заготовки подъем и опускание прижимной балки осуществляется в ручную и контролируется с помощью счетчика.
	Конвейер Долговечный и надежная конструкция конвейера.Точное перемещение башмаков осуществляется за счет полукруглой направляющей прошедшую специальную термообработку с помощью цепи.Две стальные круглые направляющие крепят поддерживающею опору, которая выдвигается на 600 мм, для заготовок больших размеров.Износостойкие башмаки в сочетании с резиновыми прижимными роликами обеспечивают точную транспортировку заготовок.Двигатель подачи конвейера:Мощность: 1,5 кВт;Частота: 60 Гц;Скорость вращения: 1730 об/мин. Двигатель подачи конвейера:
	Устройство подачи Система определения интервала подачи заготовкипредназначена для фиксированного расстояния между заготовками для повышения производительности и обеспечения стабильной работы каждого узла. Выдвижная опорная рамас направляющими роликами позволяет плавно перемещать габаритные детали.
	Узел предварительного фрезерования Предназначен для устранения дефектов раскроя (микро-сколов, ступеньки от подрезной пилы), гарантирует перпендикулярную и прямолинейную геометрию поверхности торца детали. Мин. размер заготовки с узлом предварительного фрезерования (Длина x Ширина) 350 x 80 мм.Убирает уширение материала от раскроя и влаги.Две фрезы с алмазными ножами Ø80 x 20 H50.Два двигателя противоположного вращение с автоматическим подводом/отводом в зону обработки убавляются с помощью пневмоцилиндра:Мощность: 2 х 1,8 кВт;Частота: 200 ГцСкорость вращения: 12 000 об/мин. Два двигателя противоположного вращение с автоматическим подводом/отводом в зону обработки убавляются с помощью пневмоцилиндра:

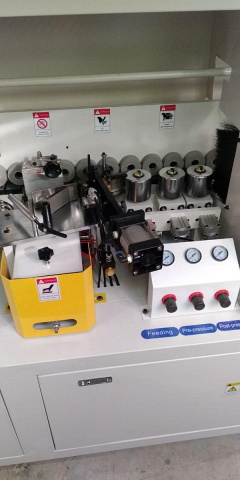

	Клеевой узел Плавная подача кромочного материала в зону нанесения клея.Традиционный способ добавления клея в клеевой бачок, расположен ниже относительно клее наносящего вала.Клеевой бачок имеет тефлоновое покрытие, которое предотвращает пригорание клея к стенкам бачка.Бачок предназначен для горячего клей-расплава EVA с емкостью около 3 л.Чувствительная регулировка подачи клея толщиной для того, чтобы обеспечить рациональное использование клея.Двигатель привода клеевого вала и подачи кромки:Мощность: 0,37 кВт;Частота: 50 Гц;Скорость вращения: 1400 об/мин. Двигатель привода клеевого вала и подачи кромки:
	Гильотина Встроенная гильотина на пневматическом цилиндре с электрическим переключателем, который рассчитан для высокой производительности.
	Пресс группа Состоит из трех допрессовочных роликов, которые обеспечивают надежную фиксацию кромочного материала на торец заготовки.Диаметр до прессовочных роликов 80 мм.Контроль с помощью пневматики отдельным пневмоцилиндром на каждый ролик.Прижимные ролики подходят для прижатия кромочного материала различной толщины на торец заготовки для минимизации клеевого шва.Регулировка толщины кромочного материала осуществляется с помощью цифрового счетчика.

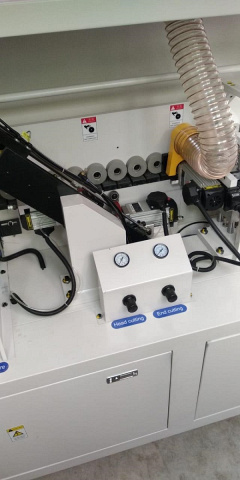

	Узел торцовки Линейная направляющая расположена под углом 45°.Автоматическая система смазки направляющих.Точный контроль осуществляется за счет установленного частотного преобразователя.Это обеспечивает долгий срок службы станка.2 пилы ø 100 х 20Z.2-двигателя:Мощность: 0,37 кВт;Частота: 200 Гц;Скоростью вращения: 12 000 об/мин; 2-двигателя:

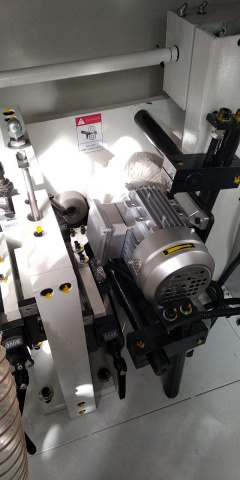

	Фрезерование свесов Служит для фрезерования верхних и нижних свесов заготовки.Перенастройка на толщину кромочного материала с помощью счетчиков.Круглые копиры для абсолютно точного отслеживания материала.На каждом двигателе установлены фрезы R2.Система аспирации эффективно убирает стружку из зоны обработки.2 двигателя:Мощность: 0,75 кВт;Частота: 300 Гц;Скорость вращения: 18 000 об/мин. 2 двигателя:
	Узел радиусной циклевки Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после узлов фрезерования.Сверху и снизу установлены ножи радиусом R2 (возможно опционально укомплектовать ножами R3).Круглые копиры большого диаметра 100 мм для идеального отслеживания толщины заготовки.Регулировка узла осуществляется с помощью счетчиков.
	Узел полировки Узел полировки с кругами из двухслойной ткани необходим для финишной обработки кромки. Придает блеск обработанной поверхности, очищает от загрязнений.Обеспечение стабильной работы за счет подключения постоянного питания.2 двигателя:Мощность: 0,18 кВт;Частота: 50 Гц;Скоростью вращения: 1400 об/мин. 2 двигателя:
	Система аспирации Все вытяжные колпаки полностью закрыты.Каждый блок оснащен независимым вытяжным колпаком.Узел предварительного фрезерования.Узел фрезерования свесов. Система аспирации эффективно убирает стружку из зон обработки и сохраняет чистоту станка.
	Электрокомпоненты Входное напряжение, 380 В, 50 Гц.Преобразователь частоты Simphoenix e550 с функцией электро-остановки двигателя.Защита от перекоса фаз.Разрешается эксплуатация в диапазоне 0 - 40°.
	Комфорт Подсветка внутренней зоны агрегатов станка. Удобство обслуживания, настройки агрегатов и отслеживания стабильной работы станка.
	Система управления Отдельно вынесен пульт управления с сенсорным дисплеем.Интерфейс работы интуитивно понятен и прост, информация о состоянии машины доступна с первого взгляда.Максимальное удобство эксплуатации, и быстрая обучаемость оператора.Отображение процессов и диагностической информации.Оперативное решение проблем с помощью кода ошибок отображаемые на мониторе пульта управления.

КОМПЛЕКТАЦИЯ:

Стандартная

Дополнительная

	Пылеулавливающий агрегат ПК 6000 Производительность - 6000 м³/час.Диаметр воздуховодов - 100 мм.Кол-во патрубков воздуховодов - 6 шт.Кол-во мешков накопителей/фильтров - 2/2 шт.Емкость мешков накопителей - 0,6 м³.Мощность электродвигателя - 5,5 кВт.Воздуховод из ПВХ. Ø: 100 мм TEX PVC5-C 6 м.
	Компрессор TRIUMPH TH-C 5,5Z 100L Давление, 10 барПроизводительность, 0,573 м³/минМощность, 4 кВтОбъем ресивера, 100 л
	Клей FOLLMAN 1851 Клей расплав FOLLMAN 1851 для облицовывания мебельных кромок на основе ЭВА средненаполненный.Для приклеивания стандартных материалов (в том числе и цельного дерева) на кромки мебели, на кромкооблицовочных станках.Средненаполненный.Высокая начальная прочность.Высокая адгезия.Высокая термостойкость.Тонкий клеевой шов.Упаковка - 25 кг.

Технические характеристики
