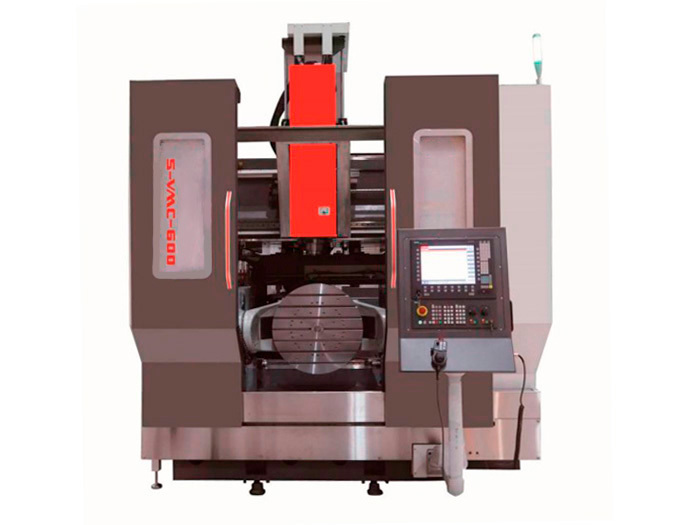

5-осевой фрезерный обрабатывающий центр FABTEC VMC500
ПРЕИМУЩЕСТВА ПОКУПКИ СТАНКОВ FABTEC
- Больше 500 единиц оборудования в наличии.
- Склад в Московской области (Шереметьево)
- Поможем с доставкой по РФ.
- Отгрузка в день оплаты.
• 5-осевой фрезерный центр FABTEC VMC500 с 5-ой осью — это высокопроизводительный и точный портальный фрезерный обрабатывающий центр с ЧПУ, предназначенный для изготовления как единичных, так и серийных сложных деталей;
• Пятиосевая обработка позволяет значительно расширить номенклатуру выпускаемых деталей, обеспечивая повышенные точность и качество, а также оптимизацию использования режущего инструмента. Она сокращает число переустановок, что экономит время, уменьшает вероятность ошибок и увеличивает точность, так как исключаются погрешности при переустановке детали. Благодаря этому повышается производительность станка, а также достигается гибкость и универсальность, позволяя обрабатывать широкий спектр материалов и выполнять различные операции;
• Обработка может быть произведена фрезерованием, растачиванием, сверлением, нарезанием резьбы, зенкерованием и другими операциями;
• Электрический шпиндель обладает высокой точностью и жесткостью, используя подшипники NSK класса P4. После сборки и динамической балансировки при постоянной температуре, он проходит обкаточные испытания. Высокоточный масляный охладитель обеспечивает надежное и эффективное охлаждение шпиндельного узла. Встроенный энкодер позволяет ориентировать шпиндель и формировать внутреннюю резьбу при помощи цикла жесткого нарезания;
• Оснащен системой фильтрации и подачи СОЖ с крупнопоточным насосом мощностью 840 Вт (66,7 л/мин) и резервуаром большой емкости для циркуляционного охлаждения. Имеется стружечный насос мощностью 1100 Вт (180 л/мин) для эффективного охлаждения и промывки стружки;
• Машина оснащена защитными ограждениями, соответствующими требованиям CE, для предотвращения разбрызгивания СОЖ и обеспечения безопасной работы. Каждая направляющая станка имеет кожух, защищающий от стружки и СОЖ, предотвращая истирание и коррозию. Дополнительный кожух установлен на верхней части поперечной балки для защиты направляющей и винта.
• Высокоскоростные, производительные, высокоточные 5-осевые фрезерные станки со станиной мостового типа обладают высокой жесткостью, что обеспечивает точность и высокую эффективность работы. За счет компоновки и быстроходного шпинделя они подходят для обработки сложных и объемных деталей с минимумом переустановов;
• Центр предназначен для комплексной обработки заготовок из стали, чугуна, цветных металлов и сплавов в тяжелом, энергетическом и транспортном машиностроении, военно-промышленном комплексе, аэрокосмической, металлургической, горнодобывающей, станкостроительной промышленности.
Стандартная комплектация:

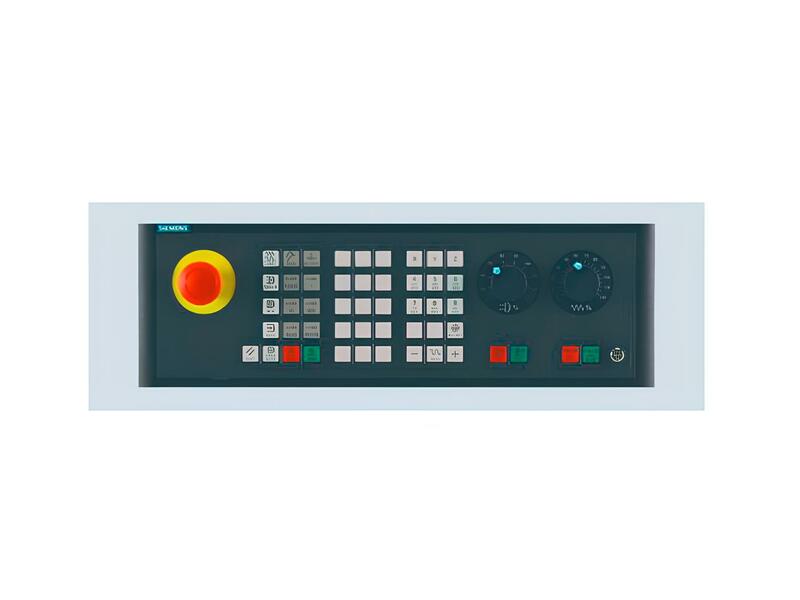

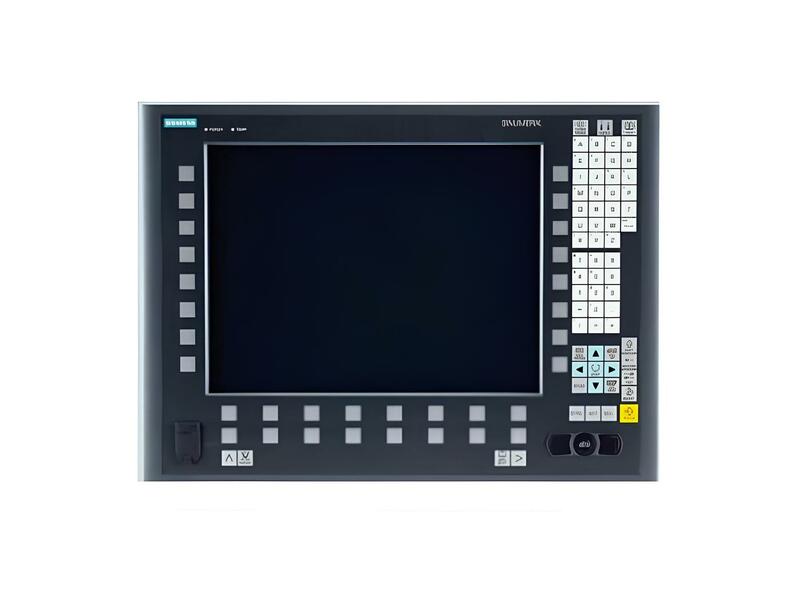

- Система ЧПУ SINUMERIK 840D;
- Двухосевой поворотный стол;
- Электрический шпиндель с масляным охладителем для охлаждения шпиндельного узла;
- Инструментальный магазин на 32 инструмента дискового типа;
- Жесткое нарезание резьбы;
- Пневматическая централизованная система смазки;
- Система охлаждения инструмента;
- Масляный охладитель шпинделя;
- Освещение рабочей зоны и зоны инструмента;
- Инструменты и расходники для технического обслуживания станков;
- Ленточный конвейер удаления стружки;
- Пистолет для смывания стружки;
- Руководство по эксплуатации;
Основные компоненты от ведущих мировых производителей обеспечивают надежность оборудования и доступность в приобретении запасных частей:
- Контроллер -SIEMENS, Япония
- Винт -HIWIN, Тайвань
- Подшипниковые узлы винта -NSK, Япония
- Линейные направляющие качения -THK, Япония
- Муфты -MILK PULLY, Япония
- Шпиндель -CELLS, Тайвань
- Поворотный стол -HEIMILE, Китай
- Двигатели линейных приводов -SIEMENS, Япония
- Основные элементы пневмосистемы -SMC, Япония
- Основные элементы системы смазки -BAOTENG, Китай
- Основные элементы электротехнической части -SCHNEIDER, Франция
- Освещение рабочей зоны -ONLION, Германия
- Кондиционер электрошкафа -TONGFEI, Китай
- Чиллер шпинделя -TONGFEI, Китай
- Рукава для кабеля по осям XYZ -SHENGDA, Китай
- Теплообменник - Китай
- Инструментальный магазин -CHEN SOUND, Тайвань
- Защита направляющих -HAIDONG, Китай
- СОЖ-станция -STAIRS, Тайвань
- Система измерения -RENISHAW, Великобритания
Технические характеристики
| Характеристика | Значение |
|---|---|
| Система чпу | Sinumerik 840D |
| Опциональные системы чпу | Syntec, Heidenhain, HNC, Lync |
| Производитель | FABTEC |
| Код номенклатуры | КА-00070585 |
| Страна-производитель | КНР |
| Оси | 5 |
| Тип привода | шарико-винтовая пара / червячная пара |
| Размер стола, мм | 500 |
| Грузоподъемность, кг | 350 |
| Поворот стола, ° | 360 |
| Угол наклона стола, ° | 120° |
| Тип направляющих | качения |
| Расстояние от торца шпинделя до стола, мм | 580 |
| Количество одновременно управляемых осей | 5 |
| Ход по оси х, мм | 500 |
| Ход по оси y, мм | 600 |
| Ход по оси z, мм | 450 |
| Ход по осям x/y/z, мм | 500 / 600 / 450 |
| Скорость быстрого хода по осям х/y/z, м/мин | 36 |
| Максимальная скорость вращения оси в, об/мин | 60 |
| Максимальная скорость вращения оси a/с, об/мин | 120 |
| Конус шпинделя | А63 |
| Частота вращения шпинделя, об/мин | 18000 |
| Крутящий момент шпинделя (продолжительно / 30 мин), нм | 40 / 48 |
| Тип привода шпинделя | прямой |
| Количество инструмента, шт | 32 |
| Максимальная масса 5- инструмента, кг | 8 |
| Время смены инструмента, сек | 2.5 |
| Тип сменщика инструмента | цепной |
| Максимальный диаметр инструмента, мм | 76 / 125 |
| Максимальная длина инструмента, мм | 300 |
| Точность позиционирования по осям x/y/z, мм | 0.005 / 0.003 |
| Повторяемость по осям x/y/z, мм | 0.003 |
| Повторяемость по осям a / с, ʺ | 6 / 4 |
| Позиционирование по осям a / с, ʺ | 5 |
| Электропитание, в/гц | 3x380/50 |
| Давление воздуха, бар | 6 – 7 |
| Мощность двигателя, квт | 22 / 33 |
| Длина, мм | 5500 |
| Ширина, мм | 2350 |
| Высота, мм | 3100 |
| Вес, кг | 11000 |
