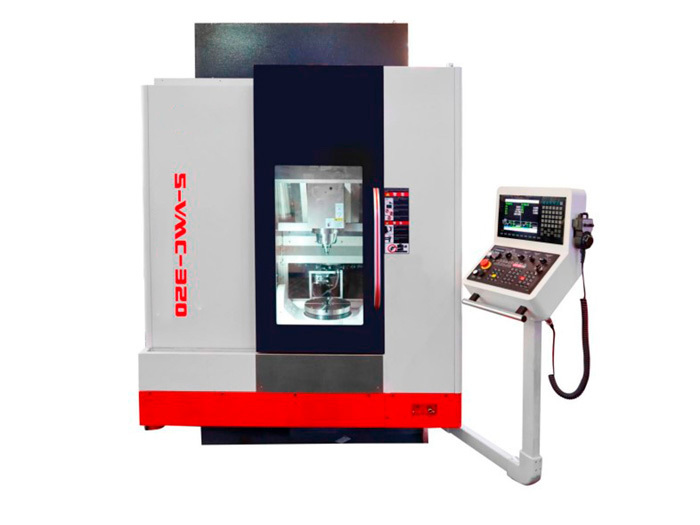

5-осевой фрезерный обрабатывающий центр FABTEC VMC320
ПРЕИМУЩЕСТВА ПОКУПКИ СТАНКОВ FABTEC
- Больше 500 единиц оборудования в наличии.
- Склад в Московской области (Шереметьево)
- Поможем с доставкой по РФ.
- Отгрузка в день оплаты.
• 5-осевой фрезерный центр FABTEC VMC320 — это высокопроизводительный и точный портальный фрезерный обрабатывающий центр с ЧПУ, предназначенный для изготовления как единичных, так и серийных сложных деталей;
• Пятиосевая обработка позволяет значительно расширить номенклатуру выпускаемых деталей, обеспечивая повышенные точность и качество, а также оптимизацию использования режущего инструмента. Она сокращает число переустановок, что экономит время, уменьшает вероятность ошибок и увеличивает точность, так как исключаются погрешности при переустановке детали. Благодаря этому повышается производительность станка, а также достигается гибкость и универсальность, позволяя обрабатывать широкий спектр материалов и выполнять различные операции;
• Обработка может быть произведена фрезерованием, растачиванием, сверлением, нарезанием резьбы, зенкерованием и другими операциями;
• Материалы станины и стола изготавливаются из высокопрочного чугуна, отлитого в смоляные песчаные формы. Применяется высокоточная поддержка направляющих с оптимальным расположением ползунков, обеспечивающая высокую жесткость и стабильность точности;
• Система подачи с сервомотором переменного тока приводит в движение шариковый винт для линейного движения оси. Направляющие и винт оснащены системой автоматической смазки с регулируемым циклом и количеством масла;
• Система охлаждения поддерживает постоянную температуру шпинделя и осей A/C, обеспечивая точность движений. Охлаждение режущего инструмента, включающая устройства для подачи охлаждающей жидкости и сдува стружки, своевременно отводит тепло, образующееся в процессе обработки.
• Высокоскоростные, производительные, высокоточные 5-осевые фрезерные станки со станиной мостового типа обладают высокой жесткостью, что обеспечивает точность и высокую эффективность работы. За счет компоновки и быстроходного шпинделя они подходят для обработки сложных и объемных деталей с минимумом переустановов;
• Центр предназначен для комплексной обработки заготовок из стали, чугуна, цветных металлов и сплавов в тяжелом, энергетическом и транспортном машиностроении, военно-промышленном комплексе, аэрокосмической, металлургической, горнодобывающей, станкостроительной промышленности.
Стандартная комплектация:
- Система ЧПУ SYNTEC 220M-5;
- Поворотный стол с двойным прямым приводом;
- Механический шпиндель с прямым подключением;
- Инструментальный магазин на 16 инструментов дискового типа;
- Жесткое нарезание резьбы;
- Пневматическая централизованная система смазки;
- Система охлаждения инструмента;
- Масляный охладитель шпинделя;
- Освещение рабочей зоны и зоны инструмента;
- Инструменты и расходники для технического обслуживания станков;
- Ленточный конвейер удаления стружки;
- Пистолет для смывания стружки;
- Руководство по эксплуатации;
Основные компоненты от ведущих мировых производителей обеспечивают надежность оборудования и доступность в приобретении запасных частей:
- Контроллер -SYNTEC, Тайвань
- Винт -HIWIN/PMI, Тайвань
- Подшипниковые узлы винта -FAG/NSK, Германия, Япония
- Линейные направляющие качения -HIWIN/PMI/THK, Тайвань
- Шпиндель -DeHeBo, Китай
- Поворотный стол - Китай
- Двигатели линейных приводов -SYNTEC, Тайвань
- Двигатель шпинделя -SYNTEC, Тайвань
- Основные элементы системы смазки -BAOTENG, Китай
- Основные элементы электротехнической части -SCHNEIDER, Франция
- Система охлаждения -LUOKA, Китай
- Масляное охлаждение шпинделя -RUIKE, Китай
- Инструментальный магазин -AIMACH, Китай
- Прецизионная стопорная гайка -YINSH, Тайвань
- Теплообменник -RUIKE, Китай
- Трансформатор -JINGBAO, Китай
- Источник питания -MINGWEI, Тайвань
Технические характеристики
| Характеристика | Значение |
|---|---|
| Система чпу | Syntec 220M-5 |
| Опциональные системы чпу | Siemens, Heidenhain, HNC, Lync |
| Производитель | FABTEC |
| Код номенклатуры | КА-00070584 |
| Страна-производитель | КНР |
| Оси | 5 |
| Тип привода | шарико-винтовая пара / червячная пара |
| Размер стола, мм | 320 |
| Грузоподъемность, кг | 150 |
| Поворот стола, ° | 360 |
| Угол наклона стола, ° | 110 |
| Тип направляющих | качения |
| Расстояние от торца шпинделя до стола, мм | 440 |
| Количество одновременно управляемых осей | 5 |
| Ход по оси х, мм | 400 |
| Ход по оси y, мм | 560 |
| Ход по оси z, мм | 350 |
| Ход по осям x/y/z, мм | 400 / 560 / 350 |
| Скорость быстрого хода по осям х/y/z, м/мин | 36 |
| Максимальная скорость вращения оси в, об/мин | 60 |
| Максимальная скорость вращения оси a/с, об/мин | 120 |
| Конус шпинделя | A63 |
| Частота вращения шпинделя, об/мин | 18000 |
| Крутящий момент шпинделя (продолжительно / 30 мин), нм | 35/42 |
| Тип привода шпинделя | прямой |
| Количество инструмента, шт | 16 |
| Максимальная масса 5- инструмента, кг | 8 |
| Время смены инструмента, сек | 4.8 |
| Тип сменщика инструмента | манипулятор |
| Максимальный диаметр инструмента, мм | 120 |
| Максимальная длина инструмента, мм | 200 |
| Точность позиционирования по осям x/y/z, мм | 0.006/0.004 |
| Повторяемость по осям x/y/z, мм | 0.004 |
| Повторяемость по осям a / с, ʺ | 4 |
| Позиционирование по осям a / с, ʺ | 10 |
| Электропитание, в/гц | 3x380/50 |
| Давление воздуха, бар | 6 |
| Мощность двигателя, квт | 15 |
| Длина, мм | 1850 |
| Ширина, мм | 1200 |
| Высота, мм | 1900 |
| Вес, кг | 6500 |
